Yaskawa V1000 ne communique pas avec la machine : diagnostic du port et conséquences d’un mauvais raccordement

Votre Yaskawa V1000 ne communique pas avec la machine ? Commencez par déterminer si le problème concerne la connexion à un ordinateur de maintenance, la communication MEMOBUS/Modbus avec l’automate programmable (API/PLC) ou une carte réseau optionnelle. Chaque voie de communication utilise des connecteurs et des réglages différents. Nous expliquons la signification de l’alarme CALL, de l’erreur CE du Yaskawa V1000 et du message oPr, comment contrôler en toute sécurité le port RJ-45 et quand une réparation du circuit de communication devient nécessaire.

Une absence de communication avec le Yaskawa V1000 ne signifie pas automatiquement que le variateur est défectueux. Les causes possibles comprennent un câble endommagé, une adresse incorrecte, des réglages H5 et b1 erronés, des perturbations sur le réseau RS-485, une terminaison S2 incorrecte ou une interface endommagée. En revanche, le raccordement d’un équipement Ethernet standard au connecteur de maintenance de type RJ-45 peut endommager l’électronique. Le diagnostic doit donc porter à la fois sur le variateur, le contrôleur maître et la méthode de raccordement.

Appelez-nous : +48 717 500 983

Absence de communication du Yaskawa V1000 – symptômes et diagnostic du variateur

Comment le Yaskawa V1000 communique-t-il avec un ordinateur, un API et un réseau industriel ?

Le Yaskawa V1000 est un variateur de fréquence qui commande le fonctionnement d’un moteur dans une machine industrielle. Lorsqu’un opérateur signale que le variateur Yaskawa ne communique pas, il faut distinguer trois situations : l’absence de connexion de maintenance avec un ordinateur, l’absence d’échange de données avec l’API et une défaillance de communication via une carte réseau supplémentaire. Une même description de panne peut donc nécessiter trois procédures de contrôle distinctes.

Le port de communication situé sous le capot avant du variateur sert à connecter un pupitre opérateur déporté et des accessoires de maintenance. Sur le V1000 standard, il ne s’agit pas d’un port Ethernet, même si le câble utilisé possède des connecteurs RJ-45. Il ne faut jamais raccorder directement ce port à une prise réseau classique d’un ordinateur ou d’un switch Ethernet. Yaskawa impose l’utilisation des câbles spécifiés dans sa documentation et avertit qu’un raccordement incorrect peut endommager le variateur. Le capot du connecteur ne doit pas être ouvert au-delà de 90 degrés.

La communication intégrée avec le contrôleur maître s’effectue via RS-485/RS-422 avec le protocole MEMOBUS/Modbus, sur les bornes R+, R-, S+, S- et IG du bornier de commande amovible. Le contrôleur transmet les commandes et les consignes, tandis que le variateur renvoie les données d’état conformément à sa configuration. Les câbles de signal doivent être posés séparément des circuits de puissance et des câbles d’alimentation, avec un blindage approprié.

La connexion à un ordinateur pour la gestion des paramètres peut être réalisée à l’aide de l’USB Copy Unit JVOP-181 et des câbles fournis avec ce module. DriveWizard Industrial permet notamment la lecture des paramètres et la surveillance du fonctionnement, tandis que DriveWorksEZ sert à programmer des fonctions applicatives. Une autre solution consiste à utiliser des cartes réseau optionnelles, notamment SI-EN3/V (EtherNet/IP), SI-EP3/V (PROFINET), SI-EM3/V (Modbus TCP), SI-ES3/V (EtherCAT) et SI-ET3/V (MECHATROLINK-III). D’autres modules sont également disponibles : SI-P3/V (PROFIBUS-DP), SI-C3/V (CC-Link), SI-N3/V (DeviceNet), SI-M3/V (CompoNet), SI-S3/V (CANopen) et SI-T3/V (MECHATROLINK-II).

Pour les équipes de maintenance, la conclusion est simple : le fait que le variateur soit alimenté et que son afficheur fonctionne ne garantit pas le bon état de toutes les voies de communication. Avant de remplacer un Yaskawa V1000, il faut identifier l’interface qui ne répond plus, vérifier si le problème est apparu après une modification du câblage et déterminer si un raccordement incorrect a été effectué auparavant. Cette démarche permet de limiter le diagnostic au câble, à la configuration, au port ou au circuit de commande concerné.

Quels sont les symptômes d’une panne de communication du Yaskawa V1000 ?

Une erreur de communication du Yaskawa V1000 peut provenir d’un problème logiciel, d’installation ou matériel. Par exemple, l’absence de réponse à une commande de l’API peut être due à une adresse esclave incorrecte plutôt qu’à une carte de commande endommagée. À l’inverse, un variateur dont l’afficheur fonctionne normalement peut présenter un circuit de transmission défectueux. Remplacer l’appareil sans vérifier les conditions de communication de base risque de ne pas supprimer la cause de l’arrêt de production.

Lorsqu’un problème de communication du Yaskawa V1000 est signalé, prêtez attention aux symptômes et circonstances suivants :

• Absence de connexion avec l’ordinateur malgré l’utilisation du module JVOP-181.
• Impossible de lire ou d’enregistrer les paramètres du variateur depuis le logiciel de maintenance.
• Affichage du message CALL lorsque la communication série avec le contrôleur n’a pas encore été établie.
• Affichage du message CE lorsque le variateur ne reçoit pas de données valides du maître MEMOBUS/Modbus.
• Apparition de CE uniquement lors de la commutation de contacteurs ou du fonctionnement du moteur, ce qui peut indiquer des perturbations.
• Absence de réponse aux requêtes malgré une alimentation correcte et un afficheur actif.
• Interruptions de connexion après une modification de la longueur des câbles ou l’ajout d’un appareil RS-485.
• Lectures incorrectes ou perte de commande après modification de l’adresse, de la vitesse de transmission ou de la parité.
• Alarme oPr après déconnexion du pupitre opérateur déporté dans une configuration particulière du mode LOCAL.
• Absence de commande depuis l’API malgré une transmission correcte, lorsque la source des consignes est mal définie dans b1-01 ou b1-02.
• Un variateur en fonctionnement qui signale une alarme après la perte des données, mais continue de fonctionner conformément à H5-04.
• Perte de communication après le raccordement d’un câble non recommandé au port de maintenance RJ-45.

Avant d’arrêter la machine, notez le message exact et les circonstances de son apparition : au démarrage de l’API, après quelques secondes de fonctionnement, sous charge ou après le remplacement d’un câble. Relevez l’état de l’afficheur, l’état de la communication sur le contrôleur et vérifiez si le moteur continuait de tourner. Photographiez les bornes et le commutateur S2 avant toute modification. Ces informations facilitent la distinction entre une défaillance du port et des erreurs de transmission.

Yaskawa V1000 ne se connecte pas à l’ordinateur – port RJ-45

Le connecteur avant de type RJ-45 est destiné aux accessoires Yaskawa et ne constitue pas une interface Ethernet standard. Pour relier un ordinateur au variateur, le fabricant prévoit le module JVOP-181, connecté au variateur par le câble RJ-45 fourni dans le kit et à l’ordinateur par un câble USB. Le simple fait qu’une fiche puisse être insérée ne garantit ni la compatibilité électrique ni celle du protocole.

Vérifiez que le variateur est correctement alimenté et affiche son écran normal, que le câble utilisé est adapté, que l’accessoire ne présente pas de dommages mécaniques et que la version du micrologiciel prend en charge le pupitre. Pour le JVOP-180, le fabricant indique PRG 1012 ou une version ultérieure, et pour le JVOP-182, PRG 1014 ou une version ultérieure. Avec le JVOP-181, vérifiez également sa compatibilité avec la version du logiciel du variateur.

Si aucune communication avec le variateur Yaskawa n’est possible, même avec un équipement de maintenance fonctionnel, il faut déterminer si le problème provient de l’ordinateur et de l’adaptateur ou du port du variateur lui-même. Après un raccordement antérieur à un réseau LAN standard, une détérioration de l’électronique doit être envisagée sérieusement, sans toutefois attribuer la panne à un composant précis en l’absence de mesures.

N’essayez pas différents câbles ou adaptateurs RJ-45 au hasard. Si le kit JVOP-181 approprié ne rétablit pas la communication, consultez un service spécialisé dans la réparation des variateurs de fréquence. Un contrôle du port sur un banc de diagnostic permettra de déterminer si la réparation du Yaskawa V1000 est envisageable sans remplacer l’ensemble du variateur.

Message CALL et erreur CE du Yaskawa V1000 – que signifient-ils ?

CALL (Serial Communication Transmission Error) signifie que la communication série n’a pas encore été correctement établie. CE (MEMOBUS/Modbus Communication Error) indique que le variateur ne reçoit pas de données de commande valides du maître. Le délai de détection CE par défaut dans H5-09 est de 2,0 s, mais ce paramètre est configurable. Aucun de ces messages ne prouve à lui seul que le variateur est endommagé.

En cas de CALL, vérifiez les câbles, les courts-circuits, le serrage des bornes, le programme de l’API et la terminaison de fin de ligne à l’aide du commutateur S2. En cas de CE, contrôlez également les perturbations, le blindage, la concordance des paramètres H5 avec le contrôleur et le cycle d’interrogation par rapport à H5-09. Le manuel recommande également un autotest de l’interface lorsqu’une défaillance de ses circuits est suspectée.

Il serait incorrect de se limiter à la lecture du code d’erreur et d’acheter immédiatement un nouveau variateur. CALL peut résulter d’une terminaison incorrecte, tandis que CE peut provenir d’un délai de détection trop court ou de trames perdues en raison de perturbations. En revanche, une erreur récurrente pendant un autotest correctement réalisé peut indiquer une défaillance matérielle du circuit de communication.

Erreur oPr – perte de connexion avec le pupitre opérateur

L’alarme oPr (External Digital Operator Connection Fault) concerne le pupitre opérateur déporté et non la communication standard avec l’API via les bornes R+/R-. Elle apparaît dans des conditions particulières : la déconnexion du pupitre doit entraîner le blocage de la sortie et la commande de démarrage provient du pupitre en mode LOCAL. Il ne faut donc pas confondre cette alarme avec l’erreur CE.

Conformément à la procédure du fabricant, commencez par contrôler le raccordement et l’état du câble du pupitre. Si le câble est endommagé, utilisez un modèle de remplacement approprié. Coupez ensuite l’alimentation, respectez le délai de sécurité prescrit, débranchez puis rebranchez le pupitre avant de remettre l’appareil en service. Les interventions sur l’installation doivent être effectuées exclusivement par du personnel habilité.

Si le problème provient d’un câble coupé ou d’un accessoire incompatible, remplacer le variateur ne résoudra rien. En revanche, si un pupitre et un câble en bon état ne fonctionnent pas avec ce V1000, il faut examiner la prise elle-même, ses connexions à la carte de commande et le circuit de communication.

Le variateur perd la communication, mais le moteur continue de fonctionner

La perte des données provenant du contrôleur n’entraîne pas toujours l’arrêt immédiat de la machine. Le paramètre H5-04 détermine la réaction à l’erreur CE : arrêt sur rampe, arrêt en roue libre, arrêt rapide ou simple alarme. Le réglage par défaut H5-04 = 3 correspond à une alarme sans arrêt du fonctionnement. Ce comportement peut surprendre les opérateurs qui s’attendent à un arrêt automatique en cas de perte de communication.

Le réglage H5-05 = 0 désactive la détection de perte de communication. La liaison peut donc disparaître sans que le message CE attendu apparaisse. Ces paramètres doivent être définis selon l’analyse des risques de la machine et les exigences de sécurité, et non pour masquer une alarme. La configuration de communication ne remplace pas les fonctions de sécurité indépendantes.

Vérifiez les valeurs de H5-04, H5-05 et H5-09 ainsi que la réaction réelle du système dans des conditions de test approuvées. Pendant le diagnostic, il faut distinguer une réaction incorrecte du variateur à la perte de données d’une situation dans laquelle les données n’arrivent réellement plus. Tous les essais ayant une influence sur les mouvements de la machine nécessitent des procédures de sécurité et la supervision d’un personnel qualifié.

Comment effectuer un diagnostic de communication du Yaskawa V1000 ?

Le diagnostic de communication du Yaskawa V1000 doit commencer par les causes les plus simples avant de passer aux tests matériels. Identifiez d’abord la voie de communication défaillante : ordinateur et port avant, API et RS-485/RS-422 ou carte réseau optionnelle. Vérifiez ensuite le câble, l’alimentation, la configuration et le comportement des alarmes. Ce n’est qu’après avoir confirmé que les connexions et les réglages sont corrects qu’il faut examiner les circuits internes.

Contrôle du port de maintenance et du module JVOP-181

Commencez par les câbles et accessoires prévus par Yaskawa. L’USB Copy Unit JVOP-181 relie le port du variateur à l’ordinateur au moyen de câbles RJ-45 et USB distincts. Le manuel de l’accessoire impose l’utilisation des câbles fournis dans le kit. Vérifiez les clips de verrouillage des connecteurs, l’état du câble et du module, le bon fonctionnement du pilote USB et les paramètres du logiciel DriveWizard Industrial. Ne connectez jamais le port de maintenance à un réseau LAN.

Prenez en compte la version du micrologiciel du variateur, identifiée par PRG, ainsi que les exigences des pupitres JVOP-180/JVOP-182. Si la communication a été perdue immédiatement après le raccordement d’un appareil inadapté à la prise RJ-45, mentionnez-le dans votre demande de maintenance. Le fabricant avertit qu’un tel branchement peut endommager le variateur, mais ne précise pas à l’avance quel composant du port sera touché. L’étendue de la réparation doit être déterminée par le diagnostic.

Contrôle du câblage RS-485/RS-422 et de la terminaison S2

L’interface MEMOBUS/Modbus intégrée fonctionne sur les bornes R+, R-, S+, S- et IG. Le câble de communication doit être blindé, séparé des câbles d’alimentation et correctement cheminé par rapport aux circuits de puissance. Le raccordement IG, destiné à connecter le blindage, est facultatif, mais le fabricant le recommande vivement pour améliorer l’immunité aux perturbations. La méthode de mise à la terre du blindage doit être adaptée à la documentation et aux conditions d’installation.

Les deux extrémités du bus doivent être équipées d’une terminaison. Le V1000 possède une résistance intégrée de 120 Ω / 0,5 W activée par le commutateur DIP S2. Réglez S2 = ON uniquement sur un variateur situé à l’extrémité de la ligne, et S2 = OFF sur les autres variateurs esclaves. L’autre extrémité du bus doit également être correctement terminée. En présence d’erreurs CALL et CE, contrôlez aussi la polarité des paires, le serrage des bornes et les perturbations provoquées par les contacteurs et les câbles moteur.

Vérification des paramètres de communication H5 et des commandes b1

Les paramètres H5 définissent l’adresse, la vitesse de transmission, la parité, le fonctionnement de l’interface et la détection de perte de données. Ces réglages doivent correspondre à la configuration de l’appareil maître. H5-01 définit l’adresse esclave (l’adresse 0 ne répond pas aux requêtes), H5-02 la vitesse de transmission et H5-03 la parité. Après modification de certains paramètres de communication, un redémarrage de l’alimentation est nécessaire, conformément au manuel.

Pour la commande du bus, H5-07 est également important : la valeur 1 est utilisée pour RS-485 et RS-422 multipoint, tandis que la valeur 0 correspond à une connexion RS-422 point à point. H5-09 définit le délai de détection de CE, qui doit correspondre au cycle réel de communication du maître. Il ne faut pas l’augmenter arbitrairement sans évaluer les conséquences sur le processus et le temps de réaction de la machine.

Vérifiez séparément les paramètres b1-01 (source de la consigne de fréquence) et b1-02 (source de la commande RUN). Le variateur peut échanger correctement des trames Modbus sans pour autant réagir aux commandes de l’API si le pilotage est attribué au pupitre ou aux bornes plutôt qu’à l’interface de communication. De même, lorsqu’une carte optionnelle est utilisée, les réglages doivent correspondre à la méthode de commande de la machine.

D’un point de vue pratique, il est important de distinguer deux questions : l’API reçoit-il des réponses du V1000 ? et le V1000 accepte-t-il les commandes de mouvement provenant de l’API ? Si la réponse à la première question est positive, la suite du diagnostic doit porter sur le mappage des commandes, b1-01/b1-02 et la logique du maître, plutôt que sur un remplacement immédiat de l’interface.

Ne modifiez pas plusieurs paramètres simultanément et ne remplacez pas le variateur par essais successifs. Sauvegardez la configuration, comparez-la aux réglages de l’API et documentez chaque modification. Cela permet de rétablir l’état initial de la machine et d’identifier la véritable cause de l’absence de communication.

Autotest de diagnostic et réaction du variateur à la perte de données

Lorsque le câblage, la configuration H5, le commutateur S2 et les paramètres de l’API sont corrects, mais que CALL ou CE continuent d’apparaître, le manuel du V1000 prévoit un autotest de diagnostic de la liaison série. Il s’agit d’une procédure de maintenance comprenant un raccordement spécifique des bornes et le réglage d’une fonction d’entrée, et non d’un simple test de câble réalisé pendant le fonctionnement de la machine. Son exécution doit être réservée à un technicien habilité.

Si l’autotest signale CE et que la conformité des réglages et des connexions de test a été confirmée, la probabilité d’une défaillance des circuits de communication augmente. En cas de défaut persistant, le manuel du fabricant recommande de remplacer le variateur. Toutefois, avant d’acheter un nouvel appareil, il est possible de demander à un service spécialisé en électronique industrielle d’évaluer les possibilités de réparation de l’interface.

Quel que soit le résultat du test, il faut vérifier H5-04 et H5-05, qui définissent le comportement en cas de perte de communication et l’activation de sa détection. Avec H5-04 = 3, le variateur peut continuer à fonctionner malgré l’alarme, tandis qu’avec H5-05 = 0, la détection de CE est désactivée. La vérification de la réaction de la machine doit tenir compte des exigences du processus et des fonctions de sécurité mises en œuvre.

Une absence de réponse ne signifie pas nécessairement que l’étage de puissance est endommagé ou que le variateur complet doit être remplacé. La décision finale concernant la réparation dépend des résultats du test de l’interface, de l’inspection du port et des mesures effectuées sur l’électronique de commande. Ce n’est qu’après ces contrôles qu’il est possible d’estimer l’étendue de la réparation de la communication du Yaskawa V1000.

Pourquoi les paramètres H5 et b1 sont-ils essentiels lors de la réparation du Yaskawa V1000 ?

Un variateur fonctionne comme un élément d’une machine spécifique : il doit disposer d’une adresse réseau compatible, du bon protocole, de paramètres de transmission adaptés et d’une source de commande correcte. Même un appareil parfaitement fonctionnel peut sembler défectueux après son installation dans un autre système. C’est pourquoi, lors du remplacement ou de la réparation d’un Yaskawa V1000, il faut sauvegarder sa configuration et tenir compte également des paramètres du contrôleur maître.

En cas de défaillance de communication, les réglages suivants sont particulièrement importants et doivent être relevés avant le démontage :

• H5-01 – adresse esclave MEMOBUS/Modbus ; elle doit être unique sur le bus et l’adresse 0 ne répond pas aux requêtes.
• H5-02 et H5-03 – vitesse de transmission et parité ; elles doivent correspondre à la configuration de l’API.
• H5-04 – mode d’arrêt ou de poursuite du fonctionnement après la détection de CE.
• H5-05 et H5-09 – activation de la détection de perte de communication et délai de détection CE.
• H5-07 – mode de commande RTS adapté à RS-485 ou à la configuration RS-422.
• b1-01 et b1-02 – sources de la consigne de fréquence et des commandes de démarrage du variateur.

Par exemple, la valeur d’usine H5-04 = 3 signifie qu’une simple alarme est émise avec poursuite du fonctionnement, tandis que la valeur par défaut H5-09 = 2,0 s définit le délai de détection de CE. Ces réglages ne conviennent toutefois pas à toutes les machines. La modification du mode d’arrêt peut avoir des conséquences sur le processus et sur les risques liés aux mouvements mécaniques. La configuration doit donc être définie conformément à la conception du système.

Lors de l’achat d’un variateur Yaskawa V1000 d’occasion comme appareil de remplacement, comparez le code CIMR complet de la plaque signalétique, la classe de tension, le courant nominal, la version du micrologiciel PRG et la présence d’une carte de communication. Il sera également nécessaire de rétablir les réglages compatibles avec la machine. Une apparence identique du boîtier ou la seule désignation V1000 ne garantissent pas l’interchangeabilité.

Réparation de la communication du Yaskawa V1000 – maintenance, remplacement ou modernisation ?

Quand faire appel à un service de maintenance sur site pour un Yaskawa V1000 ?

Une intervention sur site est particulièrement utile lorsque la communication avec le variateur Yaskawa est interrompue après une modification de l’armoire électrique, le remplacement de l’API, l’ajout d’un appareil sur le réseau RS-485 ou une modification du programme de la machine. Dans ces situations, la cause peut se trouver en dehors du variateur lui-même, et le démontage d’un appareil fonctionnel prolongerait inutilement l’arrêt de production.

Le diagnostic directement sur la machine permet de comparer les réglages du maître et de l’esclave, de contrôler le cheminement des câbles, le blindage, la terminaison du réseau et la réponse réelle du variateur aux commandes. Si une défaillance du port de communication est suspectée, l’étape suivante peut être le démontage de l’appareil et l’examen de son électronique en atelier. La disponibilité et l’étendue d’une intervention sur site doivent être confirmées auprès du service avant toute commande.

Un diagnostic sur site est particulièrement recommandé dans les situations suivantes :

• La panne est apparue après une modification du programme de l’API ou de la configuration de l’IHM.
• Plusieurs appareils fonctionnent sur le réseau RS-485 et il est difficile de déterminer où la transmission est interrompue.
• Le message CE apparaît uniquement lorsque d’autres récepteurs électriques fonctionnent, ce qui suggère des perturbations électromagnétiques.
• Les câbles de commande cheminent avec les câbles de puissance ou leur blindage semble insuffisant.
• Après le remplacement du variateur par un autre appareil, la machine ne répond toujours pas aux commandes.
• Le système comprend une carte optionnelle EtherNet/IP, PROFINET, Modbus TCP ou utilisant un autre protocole réseau.
• Avant le démontage, il est nécessaire de vérifier en toute sécurité le comportement de la machine en cas de perte de communication.

Avant de débrancher d’autres modules, contactez le service technique et décrivez la topologie des connexions. Une première analyse des symptômes peut indiquer s’il convient de vérifier d’abord l’API et l’installation ou d’envoyer le Yaskawa V1000 pour des mesures en laboratoire.

Réparer le Yaskawa V1000 ou acheter un variateur d’occasion ?

La réparation du Yaskawa V1000 mérite d’être envisagée lorsque la défaillance concerne un circuit précis, que le reste de l’appareil est fonctionnel et que le variateur réparé peut être testé en toute sécurité. C’est également le cas lorsque le problème est apparu après un raccordement incorrect au port RJ-45 avant. Le fabricant reconnaît qu’un tel raccordement peut endommager le variateur, mais seul le diagnostic permet de déterminer l’étendue des dégâts.

L’un des avantages de la réparation de l’appareil d’origine est la possibilité de préserver sa compatibilité avec la machine existante et de réduire les opérations nécessaires à la sélection et à la mise en service d’un remplaçant. Le service doit d’abord évaluer l’état de l’électronique, la disponibilité des composants et la possibilité d’effectuer des essais fonctionnels. Un devis de réparation permet de comparer le coût et le délai de cette solution avec ceux de l’achat d’un autre appareil.

Un variateur d’occasion peut réduire la durée d’immobilisation s’il est disponible, fonctionnel et correctement sélectionné. Il existe cependant un risque de version de micrologiciel différente, d’absence de carte réseau appropriée, d’historique d’utilisation inconnu ou de paramètres incompatibles. Même un appareil de remplacement en parfait état ne résoudra pas le problème si CE est causé par un câble, l’API, des perturbations ou une terminaison S2 incorrecte.

Avant de prendre une décision, comparez la référence complète du Yaskawa V1000, les données de la plaque signalétique, les paramètres H5 et b1, les équipements réseau et les coûts de mise en service. Il peut également être intéressant de reconditionner un appareil de réserve afin de limiter le risque d’un arrêt similaire. L’achat d’un remplaçant est particulièrement pertinent lorsque la réparation n’est pas rentable, qu’elle est techniquement impossible ou que son délai dépasse la durée d’arrêt de production acceptable.

Quand envisager la modernisation du système de communication et du variateur ?

La modernisation est pertinente lorsque les pannes de communication se répètent, que la documentation de l’installation d’origine est absente, que certains composants de commande deviennent obsolètes ou que l’entreprise prévoit de remplacer l’API et le réseau industriel. Cela ne signifie toutefois pas automatiquement qu’un ancien V1000 est défectueux. Il faut d’abord confirmer si la source du problème se situe dans le variateur, l’installation ou l’architecture de commande.

Un nouveau variateur ou une nouvelle carte de communication doit être compatible avec le système réel : protocole réseau, entrées et sorties, mappage des données, logique d’arrêt d’urgence et moteur. Remplacer une interface RS-485 par un réseau Ethernet ne consiste pas simplement à brancher un câble LAN ordinaire sur le RJ-45 de maintenance. Cela nécessite un matériel adapté, une conception du système de communication et une nouvelle mise en service de la machine.

Avant toute modernisation, comparez au minimum les critères suivants :

• Compatibilité des protocoles : MEMOBUS/Modbus RTU, EtherNet/IP, PROFINET, Modbus TCP ou autre protocole utilisé dans l’usine.
• Type d’interface et disponibilité d’une carte optionnelle appropriée à la version du variateur concernée.
• Mappage des commandes RUN, des consignes, des signaux d’état et des alarmes dans l’API.
• Paramètres moteur requis, plage de régulation, charge et conditions du processus industriel.
• Réaction à la perte de données, fonctions de sécurité et temps d’arrêt admissible de la machine.
• Coûts de configuration, de documentation, de tests, d’immobilisation et de stockage des pièces de rechange.

Le variateur le moins cher à l’achat n’est pas nécessairement la solution la plus économique pour la production. Pour comparer réparation, remplacement et modernisation, prenez en compte le coût total de remise en service de la machine : matériel, main-d’œuvre, paramétrage, temps d’arrêt et risque de nouvelle défaillance de communication.

Que préparer avant le diagnostic d’un variateur Yaskawa V1000 ?

Une demande de maintenance bien préparée facilite la distinction entre une erreur de configuration et une défaillance électronique. Lorsque le Yaskawa V1000 ne communique pas, le service technique a besoin non seulement de la référence du modèle, mais également d’informations sur l’interface utilisée et les conditions dans lesquelles la transmission des données est interrompue.

Avant de contacter le service ou d’expédier l’appareil, rassemblez les éléments suivants :

• Une photo de la plaque signalétique complète du variateur et de la référence CIMR intégrale.
• La version du micrologiciel PRG et les informations sur les options installées.
• Le contenu exact des messages : CALL, CE, oPr ou code d’erreur de la carte réseau.
• Les valeurs enregistrées des paramètres H5-01, H5-02, H5-03, H5-04, H5-05, H5-07 et H5-09.
• Les paramètres b1-01 et b1-02 ainsi que les sources des commandes START et des consignes de fréquence.

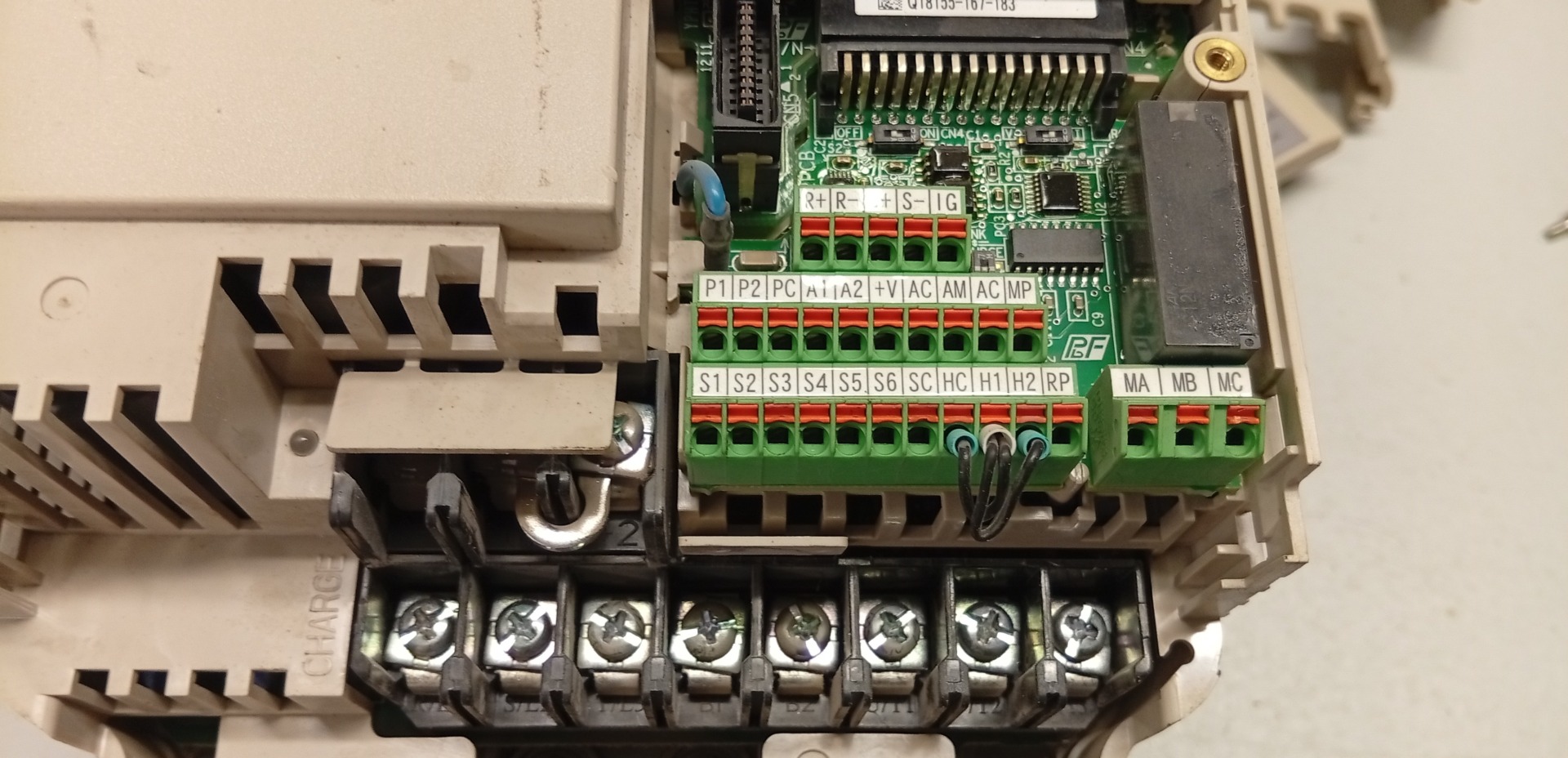

• Une photo des bornes R+, R-, S+, S-, IG et de la position du commutateur DIP S2.
• Un schéma ou une description de la connexion avec l’API, la longueur du bus et le nombre d’appareils esclaves.
• Des informations indiquant si les modules JVOP-181, JVOP-180, JVOP-182 ou une carte de communication optionnelle ont été utilisés.
• Une description des dernières modifications : remplacement de câbles, de l’API, du programme, du pupitre ou intervention dans l’armoire électrique.
• Une indication précisant si un câble LAN classique ou un équipement tiers a déjà été raccordé au port RJ-45 avant.

Consignes de sécurité importantes : ne branchez et ne débranchez aucun câble lorsque le variateur est sous tension. Avant toute intervention, déconnectez toutes les sources d’alimentation, sécurisez la machine contre tout démarrage intempestif et respectez le délai d’attente indiqué sur l’étiquette du modèle concerné. Les avertissements généraux du manuel technique V1000 imposent d’attendre au moins 5 minutes après l’extinction des voyants et de confirmer par mesure que la tension du bus continu est descendue en dessous de 50 V. Les mesures et travaux électriques doivent être réalisés exclusivement par des personnes dûment qualifiées.

Comment réduire le risque d’un nouvel arrêt de production ?

La fiabilité de la communication ne dépend pas uniquement du variateur. Contrôlez régulièrement les bornes de signal, l’état des blindages, le raccordement IG, la terminaison S2, le cheminement des câbles par rapport aux circuits de puissance ainsi que l’état des contacteurs et de leurs circuits de suppression des surtensions. Évitez également toute surchauffe de l’électronique due à une ventilation insuffisante de l’armoire, à la poussière ou à des dissipateurs thermiques encrassés.

Les conditions ambiantes doivent correspondre à la version réelle du variateur et aux exigences du fabricant. Surveillez l’humidité, la condensation, l’encrassement, la température et les dommages mécaniques du capot du port avant. Le connecteur RJ-45 doit être considéré comme une interface de maintenance Yaskawa et non comme une prise Ethernet universelle. Identifiez-le correctement dans l’armoire et dans la documentation de maintenance.

Pour anticiper une prochaine défaillance, conservez une sauvegarde des paramètres, la documentation de communication de l’API, un schéma du bus et une liste des pièces de rechange compatibles. Dans les applications critiques, il peut être judicieux de disposer d’un variateur de réserve testé, de faire diagnostiquer préventivement un appareil de secours ou de préparer un projet de modernisation de la communication. Lors de la réorganisation du stock de pièces, vous pouvez également demander une estimation ou vous renseigner sur le rachat de composants inutilisés.

Une absence de communication du Yaskawa V1000 peut être diagnostiquée méthodiquement : en identifiant d’abord la voie de transmission, puis en contrôlant les câbles, les paramètres H5 et b1 ainsi que la terminaison, jusqu’à l’examen de l’électronique en atelier. RGB Elektronika vous accompagne dans l’évaluation des possibilités de réparation, de reconditionnement, de sélection d’un appareil de remplacement et de modernisation. Envoyez la référence du variateur, des photos du raccordement et une description de l’erreur pour obtenir des conseils sur la suite des opérations. Demander une réparation
