Que signifient les erreurs du variateur Bonfiglioli ACU401-19FA et comment les diagnostiquer ?

Les codes d’erreur du variateur Bonfiglioli ACU401-19FA se composent de la lettre F suivie de quatre chiffres : les deux premiers indiquent le groupe d’erreurs et les deux derniers précisent la panne. F05xx concerne la surcharge et le courant de sortie (F0507 correspond à un signal de surveillance des phases de sortie), F07xx concerne la tension du bus DC (F0700 – trop élevée, F0701, également affiché comme F701 – trop faible), F11xx indique une fréquence de sortie excessive et F12xx concerne la fonction Safe Torque Off (STO). L’erreur actuelle peut être lue dans le paramètre 259, la dernière erreur dans le paramètre 310 et les avertissements, codes A, dans le paramètre 269. Le diagnostic doit commencer par l’alimentation 400 V, puis le bus DC, l’étage de puissance et le moteur, et enfin le système de commande et les paramètres.

Le code d’erreur seul ne permet pas d’identifier le composant défectueux. F0701 peut indiquer un défaut de la partie d’entrée du variateur, mais peut tout aussi bien résulter d’une perte de phase, d’un fusible grillé ou d’une chute de tension sur le réseau. F0507 peut être provoqué par un étage de puissance endommagé, mais aussi par une interruption du câble moteur. C’est pourquoi le diagnostic doit être systématique : alimentation, variateur, câbles, moteur et système de commande.

Appelez-nous : +48 717 500 983

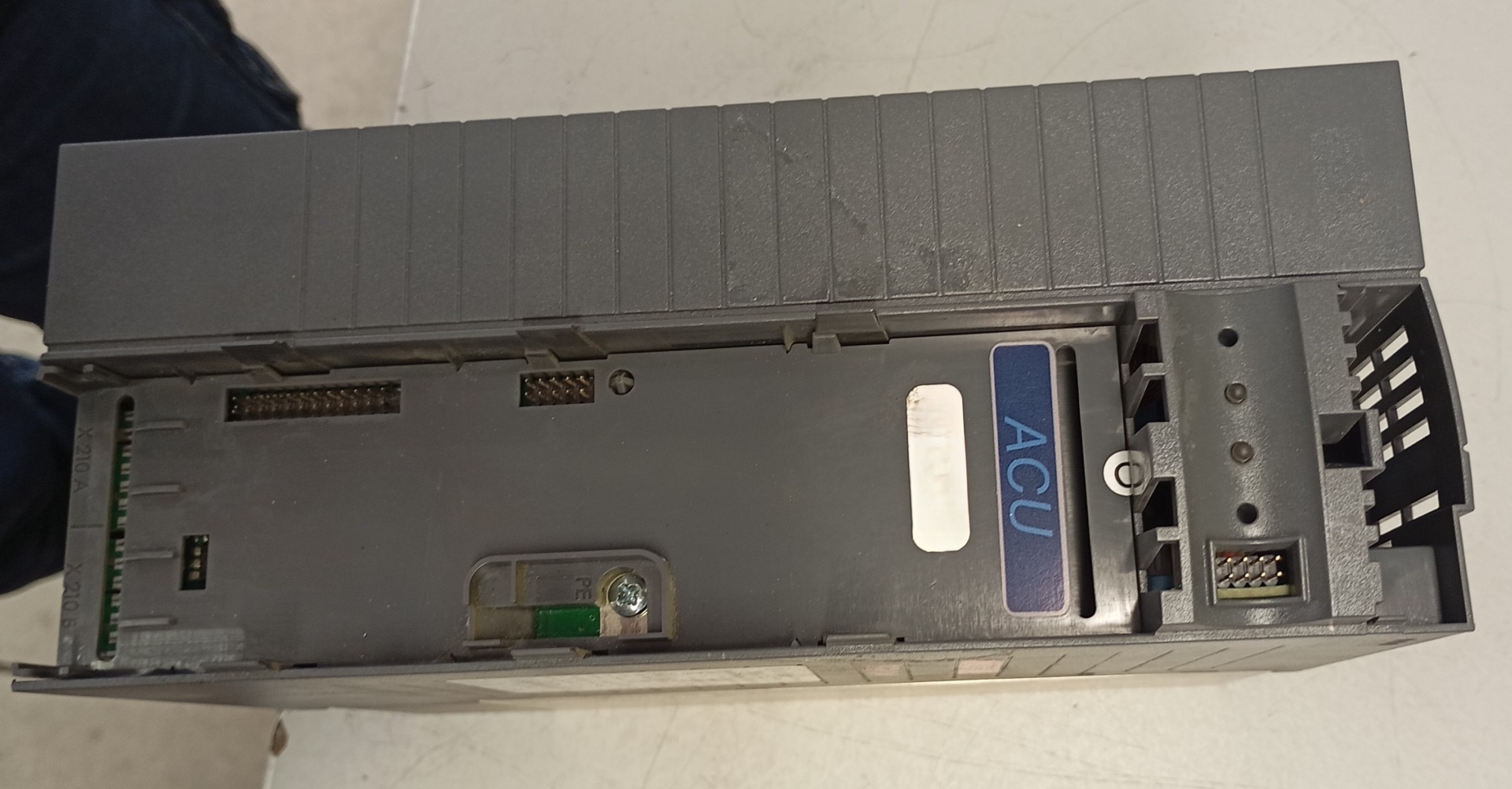

Erreurs du variateur Bonfiglioli ACU401-19FA – symptômes de panne et diagnostic du Bonfiglioli Active Cube

Comment fonctionne le variateur Bonfiglioli ACU401-19FA ?

L’ACU401-19FA est un variateur de fréquence de la série Bonfiglioli Vectron Active Cube conçu pour une alimentation 3 × 400 V. La désignation -19 correspond à une puissance moteur recommandée de 5,5 kW ; il s’agit d’une taille 3, avec des dimensions de 250 × 100 × 200 mm et un poids d’environ 3 kg. Le courant de sortie continu est de 14 A, le courant de surcharge prolongée pendant 60 secondes atteint 21 A et le courant de surcharge courte pendant 1 seconde atteint 28 A. Dans la documentation plus récente, le même type apparaît sous la désignation ACU410-19.

Le variateur est alimenté par un réseau triphasé compris entre 320 et 528 V, avec une fréquence de 45 à 66 Hz ; pour la version 5,5 kW, le fabricant indique des fusibles de 16 A et un courant réseau de 14,2 A. La tension secteur est redressée et charge les condensateurs du bus DC, tandis que l’étage de puissance IGBT génère la tension moteur avec une fréquence de commutation de 2, 4, 8 ou 16 kHz. À 16 kHz, le courant continu diminue à 9,5 A. Une résistance de freinage est raccordée aux bornes Rb1 et Rb2 – la résistance minimale pour cette taille est de 48 Ω et la valeur recommandée de 80 Ω.

Le mode de commande du moteur est sélectionné avec le paramètre Configuration 30 : 110 correspond à une commande U/f sans capteur, tandis que 410 correspond à une commande vectorielle sans capteur. Les données de la plaque signalétique du moteur sont saisies dans les paramètres 369-376 et la fonction d’identification mesure les autres données de la machine. L’utilisation s’effectue à l’aide du panneau KP500 ou de modules de communication.

Pour fonctionner, le variateur nécessite des signaux d’autorisation sur les entrées STOA (X210A.3, S1IND) et STOB (X210B.2, S7IND), ainsi qu’un signal de démarrage – un front montant sur S2IND pour la rotation dans le sens horaire ou sur S3IND pour la rotation dans le sens antihoraire. Le relais X10 signale une panne, tandis que les bornes X210A.1/X210A.2 peuvent alimenter l’électronique depuis une source externe 24 V DC ±10 %, ce qui permet la communication et la lecture des paramètres même sans tension secteur.

Conclusion du point de vue maintenance : le fonctionnement de l’ACU401-19FA dépend simultanément de plusieurs blocs – la partie alimentation avec bornes, redresseur et circuit de précharge, les condensateurs du bus DC, l’étage de puissance IGBT avec mesure du courant, le système de refroidissement avec ventilateur, le circuit de freinage et la carte de commande avec entrées STO. Chacune de ces zones génère des codes d’erreur différents et nécessite un diagnostic distinct.

Quels sont les symptômes d’un Bonfiglioli ACU401-19FA défectueux ?

Un même symptôme peut avoir plusieurs causes. Un variateur qui refuse de démarrer peut présenter un défaut de la partie alimentation, mais il peut également manquer le signal d’autorisation STO ou la procédure de mise en service peut ne pas avoir été terminée. Remplacer le variateur « pour essayer » est donc risqué : si la cause se situe dans le réseau, la résistance de freinage ou le moteur, le nouvel appareil peut être endommagé dès le premier démarrage.

Les symptômes justifiant un diagnostic du Bonfiglioli ACU401-19FA sont notamment :

• le variateur ne démarre pas – l’écran et les LED restent éteints après l’application de 400 V
• les fusibles ou le disjoncteur déclenchent immédiatement après la mise sous tension
• traces de surchauffe, brûlure ou amorçage sur le connecteur d’alimentation 400 V
• erreur F0701 (F701) – tension du bus DC trop faible
• erreur F0700 – tension du bus DC trop élevée pendant le freinage
• erreur F0507 – signal de surveillance des phases de sortie
• erreur F0500 – surcharge du variateur
• avertissement A0100 – perte d’une phase réseau
• avertissements A0008 ou A0010 – température trop élevée du dissipateur ou de l’intérieur de l’appareil
• la LED rouge clignote ou reste allumée et FAULT apparaît à l’écran
• le variateur est prêt (RUN clignote), mais le moteur ne démarre pas après la commande de démarrage
• fonctionnement irrégulier du moteur, à-coups ou couple insuffisant à basse vitesse

Avant de déconnecter le variateur, notez le paramètre 259 (erreur actuelle), le paramètre 310 (dernière erreur) et le paramètre 269 (avertissements), l’état des LED et le message affiché, ainsi que le moment où la panne s’est produite – à la mise sous tension du réseau, au démarrage, pendant l’accélération, le freinage ou après une longue période de fonctionnement. Mesurez également la tension sur les trois phases du réseau. Ces informations peuvent souvent réduire le temps de diagnostic de plusieurs heures.

Le variateur ne démarre pas – absence d’état prêt, STO et commande de démarrage

Le moyen le plus rapide d’évaluer l’état du variateur est d’observer les LED : si les deux sont éteintes, l’électronique de commande n’est pas alimentée ; si la LED verte clignote et que RUN est affiché, le variateur est prêt mais ne fournit pas encore de signal de sortie ; si la LED verte est éteinte et que la LED rouge clignote ou reste allumée avec FAULT affiché, une erreur est enregistrée dans le paramètre 259. Si rien ne s’allume malgré la présence de 400 V, le problème se situe côté alimentation ou dans l’alimentation interne du variateur.

Si le variateur est prêt mais que le moteur ne démarre pas, la cause habituelle est l’absence de signaux sur les entrées STOA et STOB ou l’absence de front montant de démarrage sur S2IND ou S3IND. F1205 signifie que les deux canaux STO n’ont pas été commutés simultanément et que le décalage entre eux a dépassé 5 secondes. Il convient également de vérifier si la mise en service avec les données moteur a été terminée – SS099 signifie que cette procédure n’a pas encore été réalisée.

Le diagnostic doit déterminer si le variateur refuse de démarrer parce qu’il « détecte » un véritable problème dans l’installation – absence d’autorisation, faible tension secteur ou erreur active – ou parce que son électronique est endommagée : alimentation interne, entrées numériques ou carte de commande.

Si le variateur ne réagit pas malgré des signaux STO et de démarrage corrects, contactez-nous avant de modifier le câblage de commande. Les entrées numériques et bornes 24 V supportent au maximum 30 V DC – une tension supérieure provenant d’une alimentation mal raccordée peut les endommager définitivement.

Codes F0701 (F701) et F0700 – tension du bus DC

F0701 signifie que la tension du bus DC est tombée en dessous de la valeur autorisée ; le fabricant recommande de contrôler d’abord la tension secteur. F0700 correspond à la situation inverse – la tension est trop élevée, généralement pendant le freinage lorsque l’énergie du moteur retourne vers le variateur. Le code indique la condition ayant provoqué l’arrêt et non le composant endommagé.

Pour F0701, contrôlez la tension sur les trois phases réseau aux bornes du variateur, les fusibles, le contacteur et le serrage des câbles, puis vérifiez si des chutes de tension apparaissent lors du démarrage d’autres charges. L’avertissement A4000 indique que la tension du bus DC approche de la valeur minimale, tandis que A0100 indique une perte de phase secteur. Pour F0700, contrôlez la rampe de freinage (paramètre 421), la résistance de freinage et ses câbles ainsi que le transistor de freinage.

Une erreur de diagnostic fréquente avec les anciens variateurs Active Cube consiste à supposer que F0701 signifie toujours que les condensateurs sont endommagés. Si le code apparaît avec une tension secteur complète et symétrique, des condensateurs vieillissants ou un circuit de charge défectueux peuvent effectivement être en cause – mais seulement après avoir exclu le réseau et les connexions. L’historique des erreurs et les conditions de fonctionnement au moment de la panne sont plus importants qu’un message isolé.

Défaillance côté alimentation 400 V

Une défaillance côté alimentation 400 V se manifeste généralement par un variateur qui refuse de démarrer, des fusibles qui déclenchent immédiatement après la mise sous tension ou des traces de brûlure visibles autour du connecteur X1. À l’intérieur, les éléments les plus souvent endommagés sont le redresseur d’entrée, le circuit de précharge ou les condensateurs du bus DC. Les causes possibles comprennent les surtensions secteur, les bornes desserrées qui chauffent sous charge, le fonctionnement sans self secteur requise ou des mises sous tension trop fréquentes – le fabricant autorise l’application de la tension secteur au maximum une fois toutes les 60 secondes.

Après le déclenchement des fusibles ou en présence de traces visibles de brûlure, ne remettez pas le variateur sous tension « pour vérifier ». Chaque nouvelle mise sous tension peut détruire des composants qui auraient encore pu être sauvés. Le diagnostic comprend l’inspection visuelle du connecteur et de la carte de puissance, la mesure hors tension du redresseur, des transistors et des condensateurs, puis seulement une mise sous tension contrôlée sur un banc de service.

Si la cause était une surtension, une borne desserrée ou une perte de phase, réparer uniquement le variateur ne suffit pas. L’installation doit également être contrôlée : bornes, fusibles, contacteur, self secteur et qualité de la tension. Sans cela, le variateur réparé peut subir à nouveau la même panne.

Erreurs F0507 et F0500 – surveillance des phases de sortie et surcharge

Le variateur mesure le courant dans les trois phases moteur et utilise ces valeurs pour calculer notamment le courant efficace, paramètre 211. La surveillance des phases détecte une situation dans laquelle le courant d’une phase diffère de celui des autres. Le fabricant décrit F0507 comme un message de surveillance de phase et recommande de contrôler le moteur et le câblage.

F0507 peut être provoqué par un câble moteur interrompu ou desserré, un raccordement endommagé dans la boîte à bornes du moteur ou un enroulement brûlé, mais également par un transistor ou un driver défectueux dans le variateur ou par un défaut du circuit de mesure du courant. Pendant la mise en service, un problème similaire est signalé par l’avertissement SS032 – déséquilibre entre les trois phases moteur. F0500 indique une surcharge ; le fabricant recommande de contrôler les conditions de charge et les réglages des rampes.

Pendant le diagnostic, nous mesurons la résistance des enroulements et l’isolement du moteur après l’avoir déconnecté du variateur, contrôlons la continuité et le blindage du câble moteur, puis comparons les courants de phase sous charge et testons l’étage de puissance sur le banc de service. Mesurer la tension de sortie avec un multimètre standard peut être trompeur – il est préférable d’évaluer les courants de phase avec une pince ampèremétrique ou d’utiliser les paramètres de valeurs réelles du variateur.

Comment diagnostiquer un variateur Bonfiglioli ACU401-19FA ?

Un diagnostic efficace du Bonfiglioli ACU401-19FA ne se limite pas à la lecture du code d’erreur. Nous contrôlons l’appareil par zones fonctionnelles – alimentation et bus DC, partie d’entrée et circuit de freinage, étage de puissance et système de commande, puis surcharge et température – dans un ordre permettant d’éliminer les différentes causes en toute sécurité.

Alimentation 400 V, fusibles et bus DC

La première étape consiste à mesurer la tension sur les trois phases secteur, dans la plage autorisée de 320–528 V, et à vérifier leur symétrie, les fusibles (16 A pour 5,5 kW), le contacteur, la self secteur et le serrage des câbles sur le connecteur X1. Des chutes de tension lors du démarrage d’autres charges, une perte de phase ou une borne desserrée peuvent entraîner F0701 et l’avertissement A0100.

Avant toute intervention sur le variateur, attendez au moins 3 minutes après la coupure de l’alimentation – les condensateurs du bus DC conservent leur tension – puis mesurez la tension avant de toucher les bornes. Si une alimentation externe 24 V est raccordée à X210A.1/X210A.2, l’électronique de commande reste alimentée même après la coupure du secteur.

Partie d’entrée, condensateurs et circuit de freinage

Le redresseur d’entrée et le circuit de précharge sont particulièrement exposés aux surtensions et aux mises sous tension fréquentes. Les condensateurs électrolytiques du bus DC vieillissent sous l’effet de la température et du stockage. C’est pourquoi le fabricant recommande qu’un variateur stocké pendant plus d’un an soit raccordé au secteur pendant 60 minutes avant sa mise en service. Ignorer cette étape avec un variateur de secours peut provoquer une panne lors de sa première mise en charge.

Le circuit de freinage fonctionne avec le bus DC : le transistor et la résistance raccordée aux bornes Rb1 et Rb2. Une résistance trop faible, inférieure à 48 Ω, un câble endommagé ou une résistance en court-circuit peuvent endommager le transistor de freinage, tandis qu’un système de freinage inefficace provoque F0700 lors de chaque arrêt rapide. Ces éléments doivent être mesurés séparément après déconnexion.

Étage de puissance IGBT, système de commande et entrées STO

La commande de l’ACU401-19FA possède une structure en plusieurs niveaux : la configuration 110 ou 410 détermine la méthode de commande, le régulateur calcule la tension et la fréquence moteur, et le modulateur PWM commande les transistors de l’étage de puissance. Les entrées STOA et STOB désactivent la commande des transistors sur deux canaux indépendants lorsque la machine doit être arrêtée en toute sécurité.

Le signal de commande passe de la carte de contrôle aux drivers de grille, puis aux transistors IGBT et enfin aux bornes U, V et W. Dans le sens inverse reviennent les mesures des trois courants de phase, de la tension du bus DC, de la température du dissipateur et de la température interne de l’appareil.

Chaque élément de cette chaîne remplit une fonction différente : la carte de commande stocke les paramètres et réalise la régulation, les drivers de grille commandent les transistors, la mesure du courant informe le régulateur sur la charge et le ventilateur évacue la chaleur du dissipateur. La sortie du variateur est protégée contre les courts-circuits et les défauts à la terre, mais des courts-circuits répétés dans le câble moteur sollicitent davantage l’étage de puissance.

Une panne dans cette zone peut se manifester par F0500 et F0507, les avertissements de température A0008 et A0010, un fonctionnement irrégulier du moteur ou une absence de réaction à la commande de démarrage malgré des signaux STO corrects.

Ne remplacez pas le variateur avant d’avoir contrôlé le moteur, le câble moteur et la résistance de freinage. Un appareil neuf raccordé à un moteur endommagé ou à une résistance en court-circuit peut subir exactement la même panne dès le premier démarrage.

Surcharge, température et limites de courant

L’ACU401-19FA fournit 14 A en continu, 21 A pendant 60 secondes et 28 A pendant 1 seconde. L’approche de ces limites est signalée par les avertissements A0002 pour une surcharge de 60 secondes et A0004 pour une surcharge courte de 1 seconde. Si la surcharge persiste, le variateur se coupe avec l’erreur F0500.

La capacité de courant dépend des conditions de fonctionnement. Les données nominales sont valables pour une température d’air de refroidissement jusqu’à 40°C ; au-delà, jusqu’à 55°C, la puissance doit être réduite de 2,5 % par kelvin. La fréquence de commutation influence également le courant – à 16 kHz, le courant continu diminue à 9,5 A. En cas de surcharge, le variateur peut automatiquement réduire la fréquence de commutation à la valeur définie dans le paramètre 401.

Une limitation peut également provenir des paramètres : rampes d’accélération et de décélération (420, 421), fréquence maximale (419) ou réglages de protection moteur (571, 572). L’avertissement A0020 indique que la consigne de vitesse est limitée par le régulateur, tandis que A0080 signifie que la température maximale du moteur a été atteinte si le capteur est raccordé à S6IND.

Conclusion : surcharge, surchauffe ou couple insuffisant ne signifient pas toujours que le variateur est défectueux. La cause est souvent une rampe trop courte, une charge excessive, un dissipateur encrassé, un ventilateur défaillant ou une température trop élevée dans l’armoire – tous ces problèmes peuvent être corrigés sans réparer le variateur.

Pourquoi les paramètres et la carte de commande sont-ils importants lors de la réparation de l’ACU401-19FA ?

Le variateur ACU401-19FA est configuré pour un moteur et une application spécifiques. Ces réglages sont stockés sur la carte de commande et non dans la partie puissance – après un remplacement ou une réparation sans sauvegarde des paramètres, la configuration doit être recréée depuis le début. La plaque signalétique comporte la désignation du type, le numéro de série, la version du logiciel et le numéro de pièce – toutes ces informations sont nécessaires pour sélectionner un remplacement.

Avant une réparation ou un remplacement, notez en particulier :

• la configuration de commande (paramètre 30 : 110 ou 410)
• le type de moteur et les données nominales (paramètres 369–376)
• la fréquence de commutation et sa valeur minimale (400, 401)
• les fréquences minimale et maximale ainsi que les rampes (418–421)
• les fonctions des entrées et sorties (452, 530, 532, 553)
• la protection moteur et la synchronisation (570-572, 645)

Par exemple, l’ACU401-19FA fournit un courant continu de 14 A avec une fréquence de commutation de 2 à 8 kHz, tandis que l’ACU401-21 de 7,5 kW fournit 18 A et nécessite déjà une self secteur. Des réglages copiés depuis un variateur d’une autre puissance sans vérifier les données moteur et les rampes peuvent provoquer des surcharges ou des erreurs du bus DC.

Lors de l’achat d’un appareil de remplacement, comparez la désignation complète sur la plaque signalétique – le numéro de puissance seul ne suffit pas. Les versions disponibles comprennent notamment ACU401-19 FA et ACU401-19 A, tandis que la documentation plus récente utilise la désignation ACU410-19 ; avant l’achat, vérifiez que la variante et la version du logiciel sont compatibles avec l’application. Si possible, réalisez une sauvegarde des paramètres avant de démonter le variateur défectueux.

Service Bonfiglioli ACU401-19FA – diagnostic express, réparation ou remplacement ?

Quand une intervention sur site est-elle pertinente pour un variateur Bonfiglioli ACU ?

Une intervention sur site est justifiée lorsque la machine est à l’arrêt et que la cause n’est pas évidente – en particulier lorsque le problème peut provenir du variateur, de l’alimentation secteur, du moteur ou du système de commande STO. Elle convient également comme contrôle planifié d’une armoire contenant plusieurs variateurs pendant un arrêt programmé.

Le diagnostic sur la machine permet d’observer le variateur dans ses conditions réelles de fonctionnement : la tension secteur peut être mesurée sous charge, les paramètres d’erreurs et d’avertissements peuvent être lus et le moteur, les câbles ainsi que la résistance de freinage contrôlés. Dans de nombreux cas, il est possible de distinguer directement sur site une panne du variateur d’un problème d’installation.

Une intervention sur site mérite d’être envisagée lorsque :

• F0701 ou A0100 apparaît de manière intermittente sous différentes charges
• le variateur ne démarre pas et la cause peut être liée au STO ou aux signaux de commande
• après le déclenchement des fusibles, l’état de l’installation 400 V doit être évalué
• F0507 apparaît sur plusieurs variateurs ou après le remplacement du moteur
• F0700 apparaît à chaque freinage malgré un variateur fonctionnel
• le variateur doit être remplacé et ses paramètres reconstruits sans documentation
• vous planifiez un contrôle des variateurs de l’armoire avant une période de production intensive ou un audit

Appelez avant de remplacer des composants ou de modifier les paramètres – chaque modification effectuée sans mesures préalables rend plus difficile l’identification de la cause initiale de la panne.

Réparer le Bonfiglioli ACU401-19FA ou acheter un appareil de remplacement ?

La réparation de l’ACU401-19FA reste pertinente même si cette série est présente sur le marché depuis de nombreuses années. La plupart des pannes concernent des composants remplaçables : redresseur, circuit de charge, condensateurs, transistors de puissance, ventilateur et composants de l’alimentation interne. Après réparation, le variateur revient sur la machine avec la même configuration matérielle.

Les avantages de la réparation comprennent le maintien de la compatibilité avec l’application et le système de commande, la possibilité de conserver les paramètres, un historique connu de l’appareil et la remise en état de composants vieillissants même s’ils ne sont pas encore tombés en panne. Il s’agit d’une véritable prévention contre un nouvel arrêt.

Un appareil d’occasion peut être disponible plus rapidement, mais il comporte des risques : durée de stockage et état des condensateurs inconnus, variante ou version du logiciel différente et absence d’historique de fonctionnement. Un variateur stocké pendant longtemps sans alimentation peut tomber en panne lors de sa première mise en charge.

Avant l’achat, comparez la désignation complète et le numéro de pièce avec la plaque signalétique de l’ancien variateur. Si le remplacement a été stocké pendant une longue période, demandez un test sous charge ou faites-le contrôler avant l’installation.

Quand faut-il envisager la modernisation des variateurs Bonfiglioli ?

Une modernisation est justifiée lorsque les pannes se répètent, que plusieurs variateurs de la même génération fonctionnent dans l’armoire, que la disponibilité des remplacements diminue et que la machine doit encore fonctionner pendant de nombreuses années – ou lorsque la technologie évolue et exige un autre mode de communication ou de nouvelles fonctions de sécurité. L’une des familles succédant à la série Active Cube dans l’offre Bonfiglioli est Active Next Generation.

Il ne s’agit pas d’un simple remplacement de l’ACU401-19FA par un modèle plus récent. Il faut analyser l’alimentation et les protections, la résistance de freinage, le câblage de commande et STO, la communication avec le contrôleur supérieur ainsi que le transfert des paramètres et des fonctions de l’application.

Lors de la comparaison des différentes solutions, prenez en compte :

• le coût et le délai de réparation du variateur existant
• la disponibilité et le prix des appareils de remplacement de la même version
• la compatibilité des dimensions, bornes et câblages de commande
• l’étendue des modifications nécessaires dans la commande PLC et la communication
• le délai de mise en service et le risque d’un arrêt supplémentaire
• la durée d’exploitation restante prévue pour la machine

La décision doit se baser sur le coût total et non uniquement sur le prix du variateur. Il faut ajouter au prix de l’appareil les heures d’arrêt, la mise en service, le risque d’une nouvelle panne et le coût de la production perdue.

Que préparer avant le diagnostic d’un Bonfiglioli ACU401-19FA ?

Des informations précises transmises lors de la demande permettent de préparer les pièces nécessaires et le technicien approprié, et peuvent parfois même permettre de résoudre le problème pendant l’appel téléphonique. Cela réduit directement la durée d’arrêt.

Préparez :

• une photo de la plaque signalétique avec le type, le numéro de série et la version du logiciel
• les codes des paramètres 259, 310 et 269
• l’état des LED et le message affiché sur le panneau
• une description du moment où la panne apparaît : mise sous tension, démarrage, accélération ou freinage
• la tension sur les trois phases secteur mesurée aux bornes du variateur
• l’information indiquant si les fusibles ont déclenché ou si des traces de brûlure sont visibles
• les données de la plaque moteur et la longueur du câble moteur
• les données de la résistance de freinage et l’information indiquant si elle est raccordée
• le mode de commande : STO, entrées numériques, communication
• une sauvegarde des paramètres ou l’information indiquant si elle est disponible

Sécurité : les travaux sur le variateur doivent être réalisés uniquement par un électricien qualifié. Après la coupure de l’alimentation, attendez au moins 3 minutes afin que les condensateurs se déchargent et mesurez la tension avant de toucher les bornes. Le variateur présente un courant de fuite élevé – le conducteur de protection doit rester raccordé et seuls des dispositifs différentiels de type B sont autorisés côté alimentation.

Comment réduire le risque d’un nouvel arrêt ?

La température, la propreté et la qualité de l’alimentation ont la plus grande influence sur la durée de vie de l’ACU401-19FA. Maintenez la température de l’armoire à 40°C maximum, assurez une circulation d’air libre à travers le ventilateur et le dissipateur, nettoyez régulièrement les filtres de l’armoire et éliminez la poussière. Contrôlez le serrage des bornes d’alimentation et moteur et, lorsque des contacteurs réseau sont utilisés, veillez à ne pas mettre le variateur sous tension plus d’une fois toutes les 60 secondes.

Le variateur possède un indice de protection IP20 et est destiné exclusivement à une installation dans une armoire de commande – sans condensation, avec une humidité relative de 15 à 85 %, à l’écart de la poussière conductrice et des gaz agressifs. Installez-le uniquement verticalement sur une plaque de montage métallique, avec un blindage correct du câble moteur aux deux extrémités. La self secteur réduit les harmoniques et, selon le fabricant, prolonge la durée de vie du variateur.

Préparez également l’avenir : conservez une sauvegarde des paramètres pour chaque variateur, maintenez un appareil de secours testé pour les entraînements critiques et raccordez-le au secteur pendant 60 minutes une fois par an. À plus long terme, planifiez la modernisation des entraînements les plus anciens. Nous pouvons également évaluer les variateurs Bonfiglioli inutilisés présents dans votre stock – nous rachetons aussi ce type d’équipement.
