Réparation du moteur Siemens 1FK7086-4SF71-1CH0 : pannes fréquentes et solutions de réparation

La réparation du moteur Siemens 1FK7086-4SF71-1CH0 concerne le plus souvent cinq éléments : le codeur AM24DQI et la connexion DRIVE-CLiQ, les roulements et l’arbre, le frein de maintien, le ventilateur externe et l’isolation des enroulements. Les pannes typiques comprennent les erreurs de codeur (F31xxx), la surchauffe du moteur (F07011), le blocage de l’axe (F07900), les erreurs d’angle de commutation (F07412), ainsi que les bruits et vibrations des roulements. La plupart de ces défaillances peuvent être éliminées par une réparation : remplacement des roulements et des joints, réparation ou remplacement du codeur avec un nouveau réglage de la commutation, réparation du frein ou du ventilateur et essais sur banc avec un variateur SINAMICS.

Avant d’envoyer le moteur en réparation, il faut déterminer s’il est réellement à l’origine du problème. Une erreur de codeur sur un variateur SINAMICS S120 peut indiquer un codeur défectueux, mais elle peut tout aussi bien provenir d’un câble DRIVE-CLiQ ou d’un connecteur endommagé. Une surchauffe peut résulter d’une panne du ventilateur ou d’une surcharge mécanique plutôt que d’un défaut du moteur lui-même. C’est pourquoi nous adoptons une approche globale du diagnostic : moteur, câbles, Motor Module, paramètres et mécanique.

Appelez-nous : +48 717 500 983

Réparation du moteur Siemens 1FK7086-4SF71-1CH0 – Symptômes de panne et diagnostic du servomoteur SIMOTICS S-1FK7

Comment fonctionne le moteur Siemens 1FK7086-4SF71-1CH0 ?

Le 1FK7086-4SF71-1CH0 est un servomoteur synchrone à aimants permanents de la gamme SIMOTICS S-1FK7, en version High Dynamic, avec refroidissement forcé par ventilateur externe. Il possède une hauteur d’axe de 80, 8 pôles, une vitesse nominale de 3 000 tr/min et un couple nominal de 24 Nm pour un courant de 20 A. Son couple à l’arrêt est de 38 Nm (100 K), sa puissance au point de fonctionnement optimal de 7,5 kW, son couple maximal de 105 Nm et sa vitesse maximale de 6 000 tr/min. Le faible moment d’inertie du rotor (25,5 kgcm²) permet des accélérations très rapides.

Le moteur n’est pas alimenté directement par le réseau électrique : il fonctionne avec un Motor Module du système SINAMICS S120. Siemens recommande un module présentant un courant nominal de 30 A et un courant maximal de 90 A. Avec ce module, le couple maximal disponible atteint 92,7 Nm, car l’obtention des 105 Nm nécessite 112 A. L’alimentation et les signaux transitent par des connecteurs M40 orientables.

La position du rotor est mesurée par un codeur absolu AM24DQI : 24 bits par tour (16 777 216 positions) et 12 bits multitours, soit une plage de 4 096 tours sans perte de position après la coupure de l’alimentation. Le codeur communique avec le variateur via DRIVE-CLiQ. Le même câble transmet également les données du capteur de température Pt1000 intégré à l’enroulement ainsi que les informations de la plaque signalétique électronique, grâce auxquelles le variateur reconnaît automatiquement le moteur.

Le moteur est équipé d’un frein de maintien à aimants permanents offrant un couple de maintien de 22 Nm, alimenté sous 24 V CC ±10 % (courant de bobine de 0,9 A, temps d’ouverture de 200 ms, temps de fermeture de 60 ms, énergie de freinage maximale de 1 400 J). L’arbre est lisse, sans clavette, et la forme de construction IM B5 permet également une installation verticale (IM V1, IM V3). L’indice de protection est IP54/64 et la classe de vibration est A.

Conclusion technique : la fiabilité du 1FK7086-4SF71-1CH0 dépend de plusieurs éléments simultanément : les roulements et l’arbre, le codeur avec son angle de commutation correctement réglé, l’isolation des enroulements, le frein, le ventilateur externe ainsi que les connecteurs et câbles DRIVE-CLiQ. Chacun peut présenter des défaillances différentes et doit être contrôlé individuellement.

Quelles sont les pannes les plus fréquentes des moteurs Siemens 1FK7 ?

De nombreuses défaillances des moteurs 1FK7 produisent des symptômes similaires. Les vibrations d’un axe peuvent provenir de roulements usés, mais aussi d’un angle de commutation incorrect après le remplacement du codeur ou d’un jeu mécanique. Remplacer le moteur « pour essayer » comporte donc des risques : si la cause est un câble, un frein alimenté sous une tension insuffisante ou un ventilateur défectueux, le nouveau moteur présentera rapidement le même problème.

Les symptômes qui justifient un diagnostic d’un moteur Siemens 1FK7 défectueux comprennent :

• des erreurs de codeur de la série F31xxx, par exemple F31885, immédiatement après la mise sous tension ou pendant le fonctionnement
• une erreur F07412 ou F07414 liée à l’angle de commutation
• une surchauffe du moteur accompagnée de l’erreur F07011, notamment après une période de fonctionnement prolongée
• un ventilateur externe arrêté ou bruyant, des conduits d’air obstrués
• une erreur F07900 – moteur bloqué ou régulateur de vitesse en limite de régulation
• un frein qui ne se desserre pas, se desserre avec retard ou ne maintient pas l’axe vertical
• des sifflements, bourdonnements ou claquements des roulements, un jeu ou un faux-rond de l’arbre
• des vibrations et un fonctionnement instable de l’axe malgré des paramètres inchangés
• une perte de couple – l’axe ne parvient pas à atteindre sa position sous charge
• le déclenchement de la protection contre les surintensités du module de puissance
• des traces de liquide de refroidissement, d’huile ou de corrosion près de la bride et des connecteurs M40
• une faible résistance d’isolement des enroulements par rapport à la carcasse

Avant de démonter le moteur, notez les codes d’erreur enregistrés dans la mémoire des défauts du variateur, dans leur ordre d’apparition, ainsi que la phase de fonctionnement au cours de laquelle ils surviennent (mise sous tension, desserrage du frein, mouvement, après échauffement). Relevez également la température du moteur affichée par le variateur et vérifiez si le ventilateur fonctionne. Contrôlez aussi si le défaut se déplace vers un autre axe après permutation des câbles DRIVE-CLiQ. Ces informations permettent souvent de distinguer une panne du moteur d’un défaut de câblage.

Le moteur ne démarre pas – Frein, erreur F07900 et blocage de l’axe

L’erreur F07900 indique que le moteur est bloqué ou que le régulateur de vitesse fonctionne en limite de régulation : le variateur fournit du courant, mais l’arbre ne tourne pas ou tourne trop lentement. Sur un 1FK7086-4SF71-1CH0 équipé d’un frein, le frein de maintien fait partie des premières causes à vérifier.

Le frein se desserre lorsqu’une tension de 24 V CC est appliquée. Cette tension doit rester dans une tolérance de ±10 % directement au niveau du connecteur du moteur, et la bobine consomme 0,9 A. Le temps d’ouverture est de 200 ms ; si le variateur démarre plus tôt, l’arbre tourne alors que le frein est encore partiellement serré. Le problème peut également provenir d’un mécanisme bloqué, d’un réducteur endommagé ou de données moteur incorrectes.

Le diagnostic doit déterminer si l’arbre est bloqué par le frein, par la mécanique ou par le moteur lui-même (par exemple, à cause d’un court-circuit dans un enroulement ou d’un roulement endommagé). La mesure de la tension du frein lors d’une tentative de desserrage ainsi que, lorsque les conditions de sécurité le permettent, la vérification de la rotation de l’arbre après désaccouplement de la mécanique facilitent cette identification.

Si le frein est correctement alimenté mais que l’axe reste immobile, contactez-nous avant de commencer à démonter le moteur. Le frein et le codeur sont montés du même côté du moteur : un démontage incorrect risque d’endommager le codeur.

Erreurs du codeur AM24DQI et de DRIVE-CLiQ (F31885 et autres F31xxx)

Les erreurs de la série F31xxx concernent le codeur 1, c’est-à-dire, dans ce cas, le codeur moteur AM24DQI. L’erreur F31885 signale une perturbation de la transmission cyclique des données DRIVE-CLiQ : le variateur ne reçoit plus les télégrammes du codeur. Cela ne signifie toutefois pas automatiquement que le codeur est défectueux.

En parallèle de l’analyse du défaut, vérifiez le câble DRIVE-CLiQ sur toute sa longueur, les systèmes de verrouillage et les contacts des connecteurs côté moteur et côté module, les zones où le câble se déplace dans une chaîne porte-câbles ainsi que la mise à la terre et le blindage dans l’armoire électrique. Un test simple peut aider : remplacer le câble par un câble en bon état ou connecter le moteur à un autre port. Si le défaut suit le moteur, le problème se situe au niveau du codeur ou de son électronique.

Une erreur de diagnostic fréquente consiste à remplacer le moteur entier dès la première erreur de codeur. Pourtant, les câbles DRIVE-CLiQ des axes mobiles peuvent se rompre à proximité des connecteurs, tandis que l’humidité ou le liquide de refroidissement pénétrant dans un connecteur peuvent interrompre la transmission. Si le câble et les connecteurs sont en bon état mais que l’erreur se reproduit sur le même moteur, la réparation du codeur, sans remplacement du moteur, est généralement possible.

Surchauffe (F07011), court-circuit des enroulements et isolation endommagée

L’erreur F07011 indique un dépassement de la température admissible du moteur, mesurée par le capteur Pt1000. Sur la version 1FK7086-4SF71-1CH0 à refroidissement forcé, la cause la plus fréquente est le ventilateur externe : il peut être arrêté, mal alimenté ou présenter des conduits d’air obstrués. Sans ventilateur en bon état, le moteur ne peut pas atteindre ses performances nominales. Les autres causes possibles sont une surcharge, des cycles d’accélération trop fréquents et une température ambiante élevée.

La constante de temps thermique du moteur est d’environ 35 minutes. Une erreur de surchauffe apparaît donc généralement après une période de fonctionnement prolongée, et non immédiatement au démarrage. Une surchauffe persistante accélère le vieillissement de l’isolation et, dans les cas extrêmes, provoque un court-circuit entre spires ou un défaut à la terre, ainsi qu’une démagnétisation partielle des aimants. Le diagnostic comprend donc la mesure de la résistance et de l’équilibrage des phases, de la résistance d’isolement et le contrôle du capteur Pt1000.

Un enroulement en court-circuit sollicite également le module de puissance SINAMICS. Remplacer uniquement le Motor Module alors que le moteur est défectueux risque de provoquer une nouvelle panne dès la première mise sous tension. La mesure de l’isolement doit être effectuée uniquement après avoir déconnecté le moteur du module, et jamais sur le connecteur DRIVE-CLiQ, car la tension d’essai détruirait l’électronique du codeur.

Vibrations, bruits et erreurs de commutation (F07412, F07414)

Un moteur synchrone à aimants permanents nécessite que le variateur connaisse précisément la position des pôles du rotor. Cette relation est définie par l’angle de commutation établi lors du réglage du codeur. Si le codeur est démonté, remplacé ou se déplace sur l’arbre, le variateur commande le courant avec un angle incorrect.

Les conséquences sont des vibrations, des mouvements saccadés de l’axe, une perte de couple, un échauffement excessif et les erreurs F07412 (angle de commutation incorrect détecté à partir du modèle moteur) ou F07414. Des roulements usés peuvent produire des symptômes similaires : le jeu et le faux-rond de l’arbre perturbent les mesures du codeur, tandis que le régulateur tente de les compenser.

Lors du diagnostic, nous mesurons le faux-rond de l’arbre (la fiche technique indique une tolérance de 0,05 mm radialement et de 0,10 mm axialement), les bruits et les résistances à la rotation des roulements. Après toute intervention sur le codeur, nous procédons à une nouvelle identification de la position des pôles et à un essai sous charge. Sans ces opérations, un moteur réparé peut fonctionner bruyamment ou fournir un couple réduit.

Comment se déroule le diagnostic du moteur Siemens 1FK7086-4SF71-1CH0 ?

Un diagnostic efficace d’un moteur Siemens ne se limite pas à vérifier si l’arbre tourne et si les enroulements présentent une continuité électrique. Nous contrôlons le moteur 1FK7 dans quatre domaines : les enroulements, le codeur et DRIVE-CLiQ, les composants mécaniques avec le frein et le ventilateur, ainsi que les courants et les limitations du variateur. Enfin, nous effectuons des essais sur banc avec un variateur SINAMICS, en mouvement et sous charge.

Enroulements, isolation et aimants du rotor

Nous mesurons la résistance et l’inductance des phases ainsi que leur équilibrage, puis comparons les résultats aux données du catalogue : la résistance de l’enroulement est de 0,12 Ω et son inductance de 3,1 mH (à 20 °C). La résistance d’isolement est mesurée par rapport à la carcasse, après déconnexion du moteur du module de puissance.

Nous vérifions l’état des aimants en mesurant la tension induite lors de la rotation de l’arbre. Pour le 1FK7086-4SF71-1CH0, la constante de tension est de 84,5 V pour 1 000 tr/min (à 20 °C). Une valeur nettement inférieure indique un affaiblissement des aimants à la suite d’une surchauffe, l’un des rares cas dans lesquels une réparation peut ne plus être économiquement intéressante.

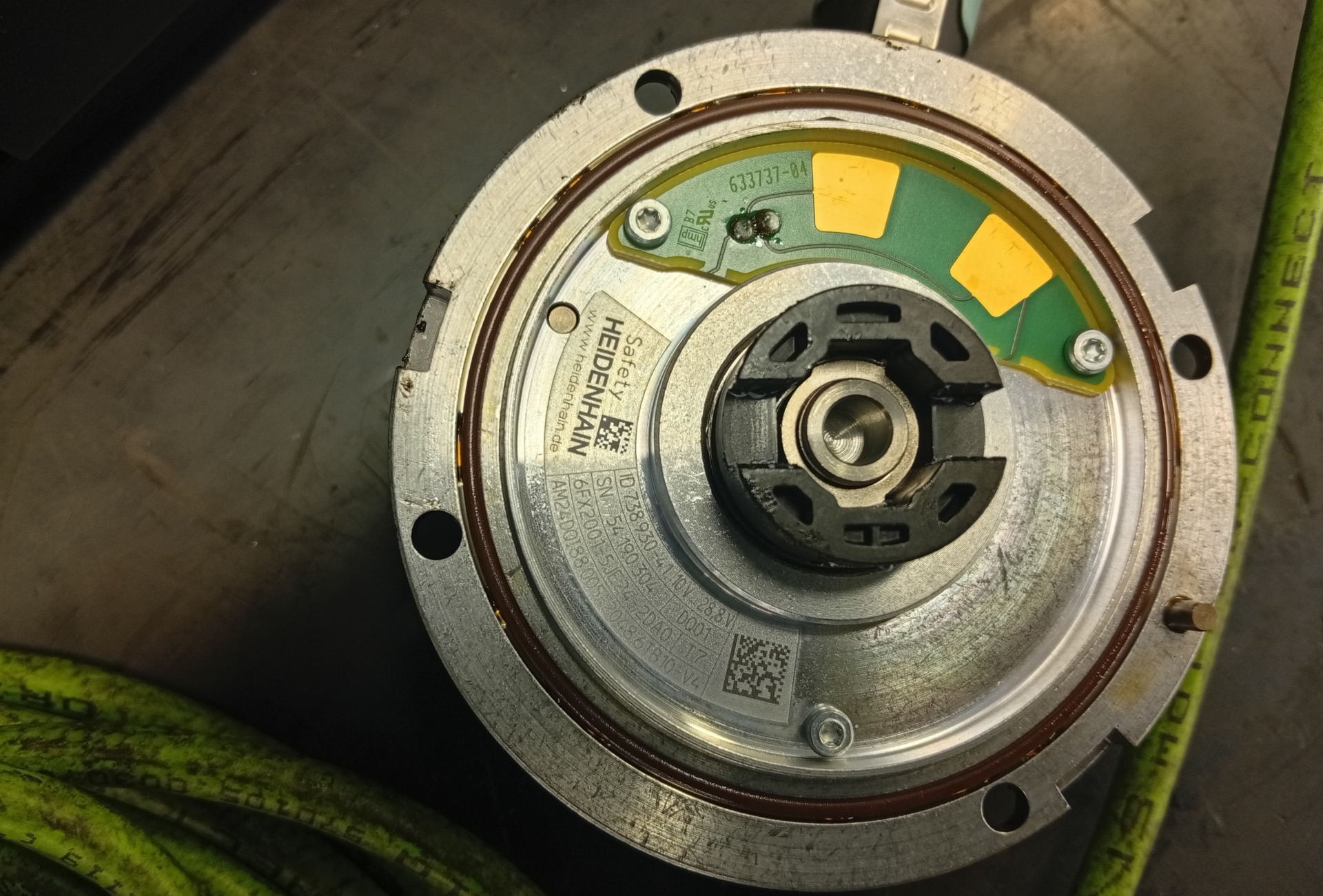

Codeur AM24DQI, DRIVE-CLiQ et capteur Pt1000

Le variateur alimente le codeur en 24 V CC via DRIVE-CLiQ et reçoit les données de position, de température du moteur ainsi que les informations de la plaque signalétique électronique. Une défaillance de l’électronique du codeur peut donc se manifester non seulement par une erreur de position, mais aussi par l’absence de mesure de température ou par l’impossibilité pour le variateur de reconnaître le moteur.

Le capteur Pt1000 présente une résistance d’environ 1 000 Ω à 0 °C, qui augmente avec la température. Sa mesure permet de déterminer si l’erreur de surchauffe correspond à une température réellement excessive ou à un capteur défectueux. Les anciens moteurs 1FK7 utilisaient des capteurs KTY 84. Lors du remplacement de moteurs de générations différentes, il faut donc vérifier la configuration du capteur dans le variateur.

Roulements, arbre, frein et ventilateur externe

Le moteur constitue un maillon d’une chaîne mécanique : arbre – accouplement ou réducteur – mécanisme de l’axe. Le couple est transmis de l’arbre à l’axe par l’intermédiaire de l’accouplement, tandis que les efforts radiaux et axiaux sont reportés sur les roulements du moteur. Le frein de maintien et le codeur sont situés à l’extrémité opposée de l’arbre, tandis que la chaleur des enroulements est évacuée par l’air soufflé par le ventilateur.

Le frein maintient l’axe lorsque le moteur est à l’arrêt et que l’alimentation est coupée, tandis que le ventilateur maintient la température des enroulements dans les limites admissibles à pleine charge. Le variateur SINAMICS commande le frein en tenant compte de ses temps d’ouverture et de fermeture, et surveille la température à l’aide du capteur Pt1000.

Chaque composant remplit une fonction différente : les roulements maintiennent le rotor dans son axe et à une distance constante du codeur, le frein sécurise l’axe vertical, le ventilateur refroidit le moteur et l’accouplement compense les légers défauts d’alignement. Le frein de maintien n’est pas destiné au freinage normal : l’énergie de freinage lors d’un arrêt d’urgence ne doit pas dépasser 1 400 J.

Une défaillance dans cet ensemble peut se manifester par des bruits, des vibrations, une surchauffe, une erreur F07900, une descente incontrôlée de l’axe vertical après l’arrêt du variateur ou un blocage de l’arbre.

Ne remplacez pas le moteur avant d’avoir vérifié le frein, le ventilateur et la mécanique. Un moteur neuf ou réparé monté sur un réducteur bloqué ou sans refroidissement efficace risque de revenir en réparation avec la même panne.

Surcharge, courants et limitations du module SINAMICS

Le courant nominal du moteur est de 20 A, le courant à l’arrêt de 29 A (100 K) et le courant maximal de 112 A. Le Motor Module recommandé, dont le courant maximal est de 90 A, limite le couple à 92,7 Nm. Le dépassement du courant admissible déclenche une erreur de surintensité du module de puissance, par exemple F30001, tandis qu’un fonctionnement prolongé au-dessus du couple nominal entraîne une surchauffe du moteur.

Les caractéristiques nominales s’appliquent lorsque le refroidissement forcé fonctionne correctement et pour un échauffement de 100 K. Une température ambiante plus élevée, un ventilateur encrassé ou un moteur enfermé dans un compartiment étroit de la machine réduisent le couple continu disponible.

La limitation du couple peut également provenir des paramètres du variateur ou de la commande supérieure, par exemple lors d’opérations de pressage, de référencement sur une butée mécanique ou dans certaines fonctions de sécurité. Des gains de régulation de vitesse mal réglés ou une résonance mécanique non filtrée provoquent des oscillations permanentes du courant et un échauffement supplémentaire.

Conclusion : une surchauffe, un manque de couple ou des erreurs de surintensité ne signifient pas toujours que le moteur est défectueux. La cause est souvent liée au ventilateur, à un cycle de fonctionnement proche des limites admissibles, à la mécanique ou aux paramètres. Ces problèmes peuvent être corrigés sans réparer le moteur lui-même.

Pourquoi la référence complète 1FK7086-4SF71-1CH0 est-elle importante pour la réparation et le choix d’un moteur de remplacement ?

Les moteurs 1FK7 présentant la même hauteur d’axe et le même couple existent en de nombreuses variantes qui diffèrent par leur refroidissement, leur codeur, leur arbre et leur frein. Le variateur SINAMICS reconnaît le moteur grâce à la plaque signalétique électronique intégrée au codeur, tandis que la commande et les fonctions de sécurité de la machine sont adaptées à une version précise.

Lors d’une réparation ou de l’achat d’un moteur de remplacement, il faut notamment comparer :

• le refroidissement : 4S – refroidissement forcé par ventilateur ; 4C – refroidissement naturel avec des caractéristiques nominales différentes
• la vitesse nominale : F correspond à 3 000 tr/min
• le codeur : C – AM24DQI (24 bits + 12 bits multitours) ; R – AM20DQI ; Q – AS20DQI monotour
• l’arbre et le frein : H – arbre lisse avec frein ; G – sans frein ; B – arbre à clavette avec frein
• le capteur de température (Pt1000 ou KTY 84 sur les anciennes versions)
• l’indice de protection, l’orientation des connecteurs et la configuration de la bride

Par exemple, le 1FK7086-4CF71-1CH0 possède le même codeur et le même frein, mais utilise un refroidissement naturel, présente une masse différente et offre une capacité de charge continue plus faible. Une version équipée d’un codeur AM20DQI possède quant à elle une résolution inférieure. Son remplacement peut donc nécessiter des modifications de la configuration du variateur et de la commande de l’axe.

Lors de l’achat d’un moteur de remplacement, comparez la référence complète figurant sur la plaque signalétique et pas uniquement « 1FK7086 ». Portez une attention particulière au codeur et au système de refroidissement. Avant le remplacement, sauvegardez la configuration du variateur et la position de référence de l’axe. Après le changement d’un codeur multitours, il est nécessaire de rétablir le référencement de position.

Réparation du moteur Siemens 1FK7086-4SF71-1CH0 – Réparation, remise en état ou remplacement ?

Quand faire appel à un service d’intervention sur site pour les moteurs Siemens 1FK7 ?

Une intervention sur site est justifiée lorsque la machine est à l’arrêt et que la cause de la panne n’est pas évidente. C’est particulièrement le cas des machines comportant plusieurs axes sur un même système SINAMICS S120, où un défaut de câble, de module ou de topologie DRIVE-CLiQ peut provoquer simultanément des erreurs sur plusieurs moteurs.

Le diagnostic sur machine permet d’observer le moteur dans ses conditions réelles de fonctionnement : lecture de l’historique des défauts et de la température, vérification des câbles DRIVE-CLiQ et de puissance, de la tension du frein, du fonctionnement du ventilateur et de la mécanique. Il est souvent possible de déterminer directement sur place si le moteur nécessite un démontage et une réparation.

Une intervention sur site mérite d’être envisagée lorsque :

• des erreurs de codeur F31xxx apparaissent sur plusieurs axes ou de manière intermittente
• une erreur F07412 ou F07414 apparaît après le remplacement du moteur ou du codeur
• un axe vertical descend ou le frein ne se desserre pas
• le moteur surchauffe alors que son cycle de fonctionnement n’a pas changé
• il faut déterminer si le moteur ou le Motor Module est défectueux
• le moteur doit être remplacé et la position de référence de l’axe doit être rétablie
• vous prévoyez une inspection des entraînements avant un arrêt prolongé ou un audit

Appelez-nous avant de démonter le moteur ou de commencer à permuter les modules : toute modification effectuée sans mesures préalables complique l’identification de la cause initiale de la panne.

Réparer un moteur Siemens 1FK7 ou acheter un modèle de remplacement ?

La réparation d’un moteur 1FK7 est pertinente pour la plupart des pannes courantes : remplacement des roulements et des joints, réparation ou remplacement du codeur avec réglage de la commutation, réparation du frein, remplacement du ventilateur ou des connecteurs. Les enroulements et les aimants restent généralement en bon état, ce qui permet au moteur réparé de retrouver sa place dans la machine sans modifier la configuration du variateur.

Les avantages de la réparation sont nombreux : maintien de la compatibilité avec le variateur et le système de commande, conservation du même type de codeur et de refroidissement, historique de fonctionnement connu et possibilité de remplacer des composants déjà usés, même s’ils ne sont pas encore tombés en panne. Il s’agit d’une véritable mesure préventive contre les futurs arrêts de production.

Un moteur neuf de cette série est disponible dans l’offre Siemens, mais son prix et son délai de livraison ne correspondent pas toujours aux besoins d’une usine dont la machine est immobilisée. Un moteur d’occasion peut être disponible plus rapidement, mais son historique reste inconnu : état des roulements, du frein et de l’isolation.

Avant l’achat, comparez la référence complète avec la plaque signalétique de l’ancien moteur et demandez un essai sur banc avec un variateur SINAMICS. Si le moteur de remplacement a été stocké pendant une longue période, faites-le contrôler avant son installation.

Quand envisager la modernisation des entraînements Siemens ?

Le moteur 1FK7 est rarement la raison principale d’une modernisation. La décision dépend plus souvent du vieillissement du système d’entraînement, de la commande CNC ou PLC, de pannes répétées sur plusieurs axes ou de nouvelles exigences technologiques. Siemens propose également des gammes de servomoteurs plus récentes, notamment SIMOTICS S-1FK2.

Une modernisation ne consiste pas simplement à remplacer un moteur par un modèle plus récent. Il faut analyser les dimensions de la bride et de l’arbre, le codeur et sa compatibilité avec le variateur, les câbles, le frein, les fonctions de sécurité ainsi que la méthode de transfert des paramètres et du référencement de position de l’axe.

Lorsque vous comparez les différentes solutions, prenez en compte :

• le coût et le délai de réparation du moteur actuel
• la disponibilité et le prix d’un moteur de remplacement dans la même configuration
• la compatibilité du codeur du nouveau moteur avec le variateur SINAMICS
• l’ampleur des modifications nécessaires sur la commande, les câbles et la mécanique
• le temps de mise en service et le risque d’immobilisation supplémentaire
• la durée d’exploitation restante prévue pour la machine

La décision doit reposer sur le coût total, et non uniquement sur le prix du moteur. Au prix de l’équipement, il faut ajouter les heures d’arrêt, la mise en service, le risque d’une nouvelle panne et le coût des pertes de production.

Que préparer avant le diagnostic d’un moteur Siemens 1FK7 ?

Les informations précises transmises lors de la demande d’intervention permettent de préparer les pièces, les logiciels et le technicien approprié. Parfois, le problème peut même être résolu dès le premier échange téléphonique. Cela réduit directement la durée d’immobilisation de la machine.

Préparez les éléments suivants :

• une photo de la plaque signalétique du moteur (référence complète, par exemple 1FK7086-4SF71-1CH0)
• le type de Motor Module et d’unité de commande SINAMICS
• les codes d’erreur enregistrés dans la mémoire des défauts et leur ordre d’apparition
• une description du moment où la panne survient : mise sous tension, desserrage du frein, mouvement, après échauffement
• la température du moteur affichée par le variateur et des informations sur le fonctionnement du ventilateur
• une indication précisant si l’axe est vertical et si le frein assure son maintien
• la longueur et le cheminement des câbles de puissance et DRIVE-CLiQ
• des informations sur le réducteur ou l’accouplement et les dernières modifications mécaniques
• une indication précisant si le moteur ou le codeur a déjà été réparé ou remplacé
• les conditions de fonctionnement : température, liquide de refroidissement, brouillard d’huile, poussière

Sécurité : un moteur à aimants permanents en rotation génère une tension à ses bornes même lorsque le variateur est hors tension. Avant toute intervention, sécurisez l’axe contre toute rotation. Soutenez mécaniquement un axe vertical avant de démonter un moteur équipé d’un frein. Les mesures d’isolement doivent être réalisées uniquement par une personne qualifiée, après déconnexion du moteur du module de puissance.

Comment réduire le risque de nouvelles immobilisations ?

Le refroidissement, la propreté et les câbles sont les facteurs les plus importants pour l’exploitation du 1FK7086-4SF71-1CH0. Vérifiez régulièrement le fonctionnement du ventilateur et la libre circulation de l’air dans les conduits, surveillez la température du moteur affichée par le variateur et réagissez aux avertissements avant l’apparition de l’erreur F07011. Sur les axes mobiles, installez les câbles DRIVE-CLiQ et de puissance en respectant un rayon de courbure généreux et prévoyez une décharge de traction au niveau des connecteurs. Testez périodiquement le frein, en particulier sur les axes verticaux.

Protégez la bride, l’arbre et les connecteurs contre le liquide de refroidissement et l’huile : l’indice de protection IP54/64 ne signifie pas que le moteur résiste à une projection continue de liquide. Surveillez les bruits des roulements et les vibrations : une augmentation du bruit, une hausse de la température ou un fonctionnement instable de l’axe sont des signes indiquant qu’une réparation doit être planifiée avant que le codeur ne soit endommagé ou que l’arbre ne se bloque.

Anticipez les futures défaillances : sauvegardez les configurations des variateurs et les positions de référence des axes, conservez un moteur de réserve testé pour les axes critiques et planifiez le remplacement des roulements lors des opérations de maintenance de la machine. Vous pouvez également nous demander une estimation de la valeur de vos moteurs Siemens inutilisés en stock : nous proposons aussi leur rachat.

Vous avez besoin d’un diagnostic ou d’une réparation de votre moteur Siemens 1FK7086-4SF71-1CH0 ? Nous assurons le diagnostic, la réparation et la remise en état des servomoteurs SIMOTICS S-1FK7 et des entraînements SINAMICS. Nous sélectionnons également des moteurs de remplacement adaptés et vous conseillons dans vos projets de modernisation. Envoyez-nous la référence du moteur, les codes d’erreur et une description des symptômes : nous préparerons un devis. Demander une réparation
