Yaskawa A1000 retiré du marché : réparation ou migration vers le GA700 ?

Yaskawa A1000 retiré du marché – réparation ou migration vers le GA700 ? Si la panne est localisée et que le variateur équipe une machine opérationnelle et validée, la réparation du Yaskawa A1000 permet souvent d’éviter une transformation coûteuse. Lorsque les pannes se répètent ou qu’une modernisation est prévue, il convient d’envisager la migration de l’A1000 vers le GA700. La décision doit être précédée d’un diagnostic du variateur, d’une évaluation de son état et d’une comparaison de la charge réelle du moteur.

Les variateurs de fréquence Yaskawa A1000 restent en service malgré l’arrêt de leur commercialisation. Yaskawa Europe a entamé leur retrait progressif le 1er mars 2023, et la série porte le statut « discontinued » depuis le 1er mars 2024. Un code défaut ne permet toutefois pas, à lui seul, de déterminer si la panne concerne le module IGBT, un condensateur, le système de commande, le moteur ou un câble. Une maintenance efficace du Yaskawa A1000 nécessite un diagnostic de l’ensemble du variateur et de ses connexions à la machine.

Appelez-nous : +48 717 500 983

Yaskawa A1000 retiré du marché – symptômes de panne et diagnostic du variateur

Comment fonctionne le variateur Yaskawa A1000 et à quoi sert-il ?

Le Yaskawa A1000 est un variateur de fréquence vectoriel polyvalent, lancé en 2008 pour succéder notamment à la série F7. Il était utilisé dans les pompes, ventilateurs, convoyeurs, treuils, machines-outils et lignes de production. Les variateurs de fréquence A1000 ne sont pas réservés à un secteur particulier : leur fonctionnement dépend des caractéristiques du moteur, de l’application et du mode de commande utilisé.

Les versions européennes comprenaient des modèles triphasés de classe 200 V (200-240 V) et 400 V (380-480 V). La plage de puissance allait de 0,4 à 110 kW en classe 200 V et de 0,4 à 630 kW en classe 400 V, selon le régime de charge. À l’intérieur se trouvent un redresseur, un bus continu avec condensateurs, un circuit de précharge et un étage onduleur à IGBT. La défaillance d’un seul composant peut donc provoquer plusieurs symptômes apparemment sans rapport.

L’A1000 commande des moteurs asynchrones ainsi que certains moteurs synchrones à aimants permanents. Il prend en charge la commande scalaire V/f, la commande vectorielle sans codeur (OLV), la commande vectorielle en boucle fermée (CLV) et les variantes correspondantes pour les moteurs PM. Selon les données du fabricant, le couple de démarrage peut atteindre 200 % à 0,3 Hz, et la fréquence de sortie s’étend de 0,01 à 400 Hz. Pour établir un diagnostic, il faut connaître le mode de commande réellement utilisé sur la machine.

La surveillance de l’usure est également importante. L’A1000 estime la durée de vie résiduelle des ventilateurs et des condensateurs, notamment à partir des conditions et du temps de fonctionnement. Les variateurs Yaskawa GA700 plus récents étendent ces fonctions de diagnostic : U4-03 et U4-04 concernent le ventilateur, U4-05 les condensateurs, U4-06 le relais de précharge et U4-07 les modules IGBT. Le GA700 dispose notamment des alarmes LT-1, LT-2, LT-3 et LT-4. Il s’agit d’indicateurs estimatifs, et non de mesures directes de la capacité d’un condensateur ou de l’état interne d’un IGBT.

Dans le cadre d’une réparation, il ne suffit donc pas de contrôler le seul module de puissance. Il faut également examiner le redresseur, les condensateurs du bus continu, les ventilateurs, le circuit de précharge, la carte de commande, les alimentations auxiliaires, les entrées et sorties, le retour du codeur, la communication avec l’automate programmable (PLC) et l’installation du moteur. Ce n’est qu’après avoir identifié l’origine du problème que l’on peut comparer le coût de la réparation au prix et aux risques d’un remplacement de l’A1000 par le GA700.

Quels sont les symptômes typiques d’une panne du variateur Yaskawa A1000 ?

Un même symptôme peut avoir plusieurs causes. Par exemple, un arrêt au démarrage peut être dû à un IGBT défectueux, à un court-circuit dans le câble moteur, à un mauvais dimensionnement de la charge ou aux réglages des rampes. Remplacer le variateur ou une carte « pour essayer » risque non seulement de ne pas résoudre le problème, mais aussi d’endommager le nouveau composant.

Les signes ci-dessous justifient un diagnostic du Yaskawa A1000, mais ne constituent pas, à eux seuls, l’identification d’une panne précise :

• Le moteur ne démarre pas malgré l’envoi de la commande RUN et une séquence machine correcte.
• Le variateur n’atteint pas l’état prêt ou se remet en inhibition après la mise sous tension.
• Déclenchements pendant l’accélération ou lors d’une hausse soudaine de la charge du convoyeur.
• Arrêts pendant le freinage ou lors du fonctionnement d’une application à forte inertie.
• Défaut oC signalant une surintensité détectée, sans préciser l’emplacement de la défaillance.
• Défaut GF indiquant un possible défaut à la terre dans le circuit de sortie.
• Défaut SC signalant un court-circuit ou un problème dans l’étage de puissance.
• Baisse du couple de démarrage et difficultés à démarrer en charge.
• Fluctuations de vitesse ou fonctionnement instable en commande vectorielle.
• Indication d’usure avancée des ventilateurs ou des condensateurs du bus continu.
• Bruit excessif du ventilateur ou surchauffe dans l’armoire de commande.
• Interruptions de commande, incohérences des signaux d’entrée/sortie ou pertes de communication avec le PLC.

Avant de couper l’alimentation, si les procédures du site et les conditions de sécurité le permettent, il est utile de relever le code d’alarme exact, l’état du clavier, la séquence des signaux RUN/STOP, la vitesse, la charge et le moment où le défaut apparaît. Conservez également l’historique des défauts et une sauvegarde des paramètres. Ces informations facilitent la distinction entre une panne électronique et un problème lié à la machine ou à son installation.

Le Yaskawa A1000 ne démarre pas le moteur – que vérifier ?

L’absence de réaction à la commande de démarrage ne signifie pas nécessairement que les transistors de puissance sont défectueux. Le variateur peut ne pas recevoir une commande RUN valide, un signal d’inhibition peut provenir du système de commande ou les conditions de fonctionnement requises peuvent ne pas être réunies. Il convient de distinguer l’absence d’alimentation du clavier, l’absence d’état prêt et l’absence de tension de sortie après l’envoi d’une commande.

La disponibilité du variateur dépend notamment de la bonne alimentation, de l’absence de défaut actif, de la validité des entrées de commande, des conditions de fonctionnement de la fonction de suppression sûre du couple (STO) et de la configuration de la source des commandes. Dans les applications avec PLC, il faut vérifier si le variateur est piloté localement, par des signaux aux bornes ou via un réseau industriel.

Le diagnostic doit déterminer si la commande de démarrage parvient effectivement à l’A1000, si le variateur l’accepte et s’il pilote le moteur. Ce n’est qu’ensuite que l’on peut suspecter une défaillance de l’électronique de commande, de l’alimentation auxiliaire, de l’étage de puissance ou d’éléments externes.

Si l’A1000 ne démarre toujours pas après l’acquittement de l’alarme, transmettez au service technique une description de l’état du clavier et de la configuration de commande. Multiplier les tentatives de démarrage sans identifier la cause, notamment après des alarmes de court-circuit, peut aggraver les dommages.

Défauts oC, GF et SC sur le Yaskawa A1000 – que signifient-ils ?

Le code oC indique une surintensité, GF signale la détection d’un défaut à la terre et SC peut correspondre à un court-circuit ou à une défaillance des transistors de puissance. Ces codes sont des indications de diagnostic, pas des instructions de remplacer immédiatement les IGBT. Un même message peut être lié au moteur, au câble, aux conditions de démarrage ou à l’électronique du variateur.

L’analyse prend en compte l’isolement et l’état des connexions du moteur, le profil de charge, les valeurs de courant, le déroulement des événements précédents ainsi que l’état du redresseur, des IGBT et des circuits de commande de grille. Le service technique définit les contrôles en fonction du défaut et du modèle concernés, dans le respect des procédures de sécurité du fabricant.

Une erreur fréquente consiste à considérer le code SC comme la preuve qu’il suffit de monter un nouveau module de puissance. Si la cause du court-circuit subsiste dans le câble ou le moteur, même un variateur en bon état peut être endommagé lors du redémarrage suivant.

Coupures d’alimentation et problèmes du bus continu

L’impossibilité de démarrer le variateur peut être due à des problèmes d’alimentation triphasée, de redresseur, de relais de précharge ou de condensateurs du bus continu. Des condensateurs usés peuvent dégrader les conditions de fonctionnement du système, tandis que des défauts d’alimentation ne se manifestent parfois qu’à forte charge.

Le diagnostic comprend le contrôle de la qualité et de la stabilité de l’alimentation en fonctionnement, de l’adéquation des dispositifs de protection ainsi que l’évaluation de l’étage de redressement et du bus continu. Une simple mesure de tension à une entrée non chargée ne suffit pas. Les mesures sur les circuits de puissance doivent être effectuées uniquement par du personnel habilité, selon des procédures de consignation et après vérification de la décharge des condensateurs.

Remplacer les condensateurs, un relais ou même l’ensemble du variateur sans vérifier l’origine des perturbations peut ne pas résoudre le problème. Si la défaillance provient de l’installation de la machine, il faut éliminer cette cause externe avant de redémarrer l’A1000 réparé.

Vitesse instable et problèmes de codeur sur l’A1000

En commande vectorielle avec retour d’information, le variateur utilise les données de vitesse ou de position fournies par un codeur. La qualité de ce signal influe sur la régulation du couple, la stabilité de la vitesse et le comportement du variateur à faible vitesse. Le diagnostic est différent en mode sans codeur.

Un défaut de retour d’information, un câble de codeur endommagé ou une carte optionnelle défaillante peut provoquer des oscillations de vitesse, un fonctionnement irrégulier ou l’arrêt du variateur. Des paramètres moteur incorrects, des entrées analogiques défectueuses et des perturbations de communication peuvent toutefois produire des symptômes similaires.

Le service technique doit vérifier le mode de commande, la compatibilité entre le codeur et sa carte, la continuité des câbles, la fiabilité du retour d’information et la correspondance entre la consigne et la valeur réelle. Cela permet de déterminer s’il faut réparer l’électronique, corriger les réglages ou résoudre un problème dans l’installation de la machine.

Diagnostic du variateur Yaskawa A1000 – comment se déroule-t-il ?

Le diagnostic du Yaskawa A1000 se déroule par étapes : identification de l’appareil et examen de l’historique des défauts, vérification de l’alimentation et des circuits de puissance, puis analyse des signaux de commande et du fonctionnement avec le moteur. Une première évaluation permet de déterminer si la panne peut faire l’objet d’une réparation au niveau des composants ou si une remise en état plus complète, voire une modernisation du variateur, est nécessaire.

Alimentation, redresseur et condensateurs du bus continu

La première étape consiste à vérifier que la classe de tension correspond à l’installation, puis à examiner l’alimentation, l’étage de redressement et le bus continu. Le bon fonctionnement du circuit de précharge est particulièrement important : sa défaillance peut perturber le démarrage du variateur même lorsque l’alimentation secteur est correcte.

Lors de la réparation d’anciens A1000, le service technique contrôle également les condensateurs électrolytiques, les ventilateurs et les signes de surchauffe. Les indicateurs de durée de vie facilitent l’identification des composants à remettre en état, mais ne remplacent pas les essais. Les résultats doivent être interprétés au regard de la température, de la charge et de l’historique de fonctionnement de chaque appareil.

Modules IGBT, circuits de commande de grille et circuit de freinage

L’étage de puissance à IGBT transforme la tension du bus continu en une forme d’onde alimentant le moteur. Les transistors, leurs circuits de commande et les composants de protection associés peuvent tomber en panne. Face aux alarmes oC, GF et SC, il est indispensable de déterminer si le défaut provient du variateur ou de la charge raccordée à sa sortie.

Le fonctionnement du freinage, le dimensionnement de la résistance et les temps d’accélération et de décélération programmés sont examinés séparément. Une application à forte inertie peut imposer des contraintes énergétiques qu’un simple remplacement des IGBT ne résoudra pas. Après réparation, des essais fonctionnels adaptés et la confirmation du bon fonctionnement dans l’application sont indispensables.

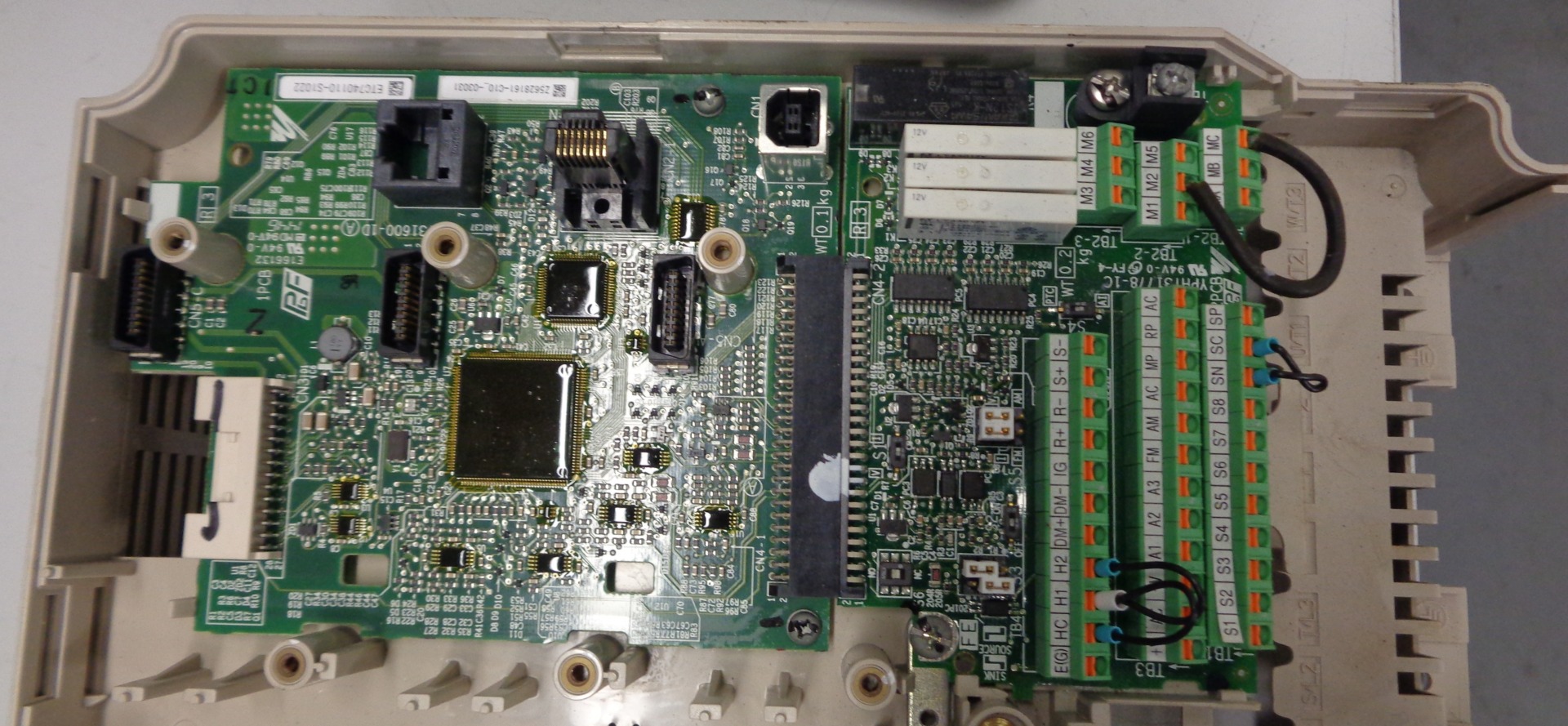

Carte de commande, entrées/sorties et communication industrielle

Le variateur peut fonctionner en mode V/f, OLV ou CLV, ou avec des modes de commande destinés aux moteurs PM. La méthode de régulation détermine le rôle des capteurs, des paramètres moteur et de la consigne de vitesse. Le diagnostic doit donc prendre en compte la configuration d’origine, et non se limiter à faire démarrer le variateur avec les paramètres d’usine.

Une commande provenant d’un PLC, d’un bouton-poussoir ou d’un réseau de communication arrive aux circuits de commande de l’A1000, qui pilotent l’étage de puissance selon les paramètres et les signaux de retour. Une perturbation sur une entrée analogique, un câble RS-485 ou une carte de codeur peut donner l’impression d’une instabilité propre au variateur.

L’analyse porte sur les fonctions des bornes, des relais, des sorties transistorisées, des entrées analogiques, du port de communication et des cartes réseau optionnelles. Les paramètres d’adressage, le format de communication et la source des commandes sont également essentiels, en particulier lorsque le variateur pilote une partie d’une ligne automatisée.

Les défaillances du circuit de commande n’apparaissent souvent que pendant un cycle précis de la machine : lors d’un changement de mode, au démarrage, à une variation de vitesse ou en fonctionnement automatique. Un essai effectué sans connaître la séquence de production risque donc de ne pas reproduire le problème.

Ne remplacez pas les cartes par essais successifs. Commencez par comparer les commandes, la réaction du variateur, les signaux de retour et le comportement du circuit de puissance. Ce diagnostic permet de réduire le coût de la réparation et le risque d’endommager un autre composant.

Modes ND et HD – pourquoi le courant compte-t-il davantage que les kW ?

Le Yaskawa A1000 possède deux régimes de charge : Normal Duty (ND) et Heavy Duty (HD). Pour un même modèle, les valeurs nominales de courant et de puissance diffèrent selon le régime choisi. Par exemple, le modèle 400 V CIMR-AC4A0002 fournit 2,1 A et 0,75 kW en ND, contre 1,8 A et 0,4 kW en HD. La seule puissance exprimée en kilowatts ne suffit donc pas à vérifier le dimensionnement.

Sur l’A1000, la capacité de surcharge est de 120 % du courant nominal pendant 60 secondes en ND et de 150 % pendant 60 secondes en HD. Les variateurs de fréquence GA700 conservent les 150 % en HD, mais n’offrent que 110 % pendant 60 secondes en ND. Un entraînement utilisant toute la marge de surcharge de 120 % de l’A1000 peut nécessiter, après migration, un GA700 d’une autre taille, le passage en HD ou une révision des hypothèses du procédé.

Le courant de démarrage dépend également du type de charge, des temps de rampe, des réglages de limitation et du mode de fonctionnement de la machine. Pour les convoyeurs et les treuils, il faut notamment considérer le couple requis et les cycles de démarrage ; pour les pompes et les ventilateurs, le profil de charge dans le temps est déterminant.

Le dépassement de la limite de courant ne signifie pas nécessairement une défaillance des transistors. Le problème peut parfois provenir de paramètres modifiés, d’un mauvais choix du mode ND/HD ou d’une augmentation des résistances mécaniques. Avant de commander un variateur de remplacement pour le Yaskawa A1000, vérifiez les courants réels du moteur et le profil de charge.

Quels paramètres de l’A1000 conserver avant de migrer vers le GA700 ?

La configuration de l’A1000 fait partie de la documentation technique de la machine. Avant le démontage, il faut sauvegarder l’ensemble des paramètres, de préférence aussi une copie réalisée avec DriveWizard, ainsi qu’une description des cartes optionnelles et le schéma de câblage. Ces données permettent de reconstituer le fonctionnement de l’entraînement, mais il ne faut pas supposer que le fichier peut être chargé tel quel dans le GA700 sans vérification.

Pour une réparation, l’achat d’un appareil de réserve ou une migration prévue de l’A1000 vers le GA700, les groupes de données suivants sont particulièrement importants :

• Paramètres du moteur : tension, courant nominal, fréquence, vitesse, type de moteur et valeurs identifiées lors de l’autoréglage.
• Régime ND/HD : courant admissible, capacité de surcharge et profil de charge réel pendant le cycle machine.
• Méthode de commande : V/f, OLV, CLV, variante PM, réglages de régulation et, le cas échéant, type de codeur.
• Profil de mouvement : consignes, vitesses minimale et maximale, rampes d’accélération et de décélération et fonctions de limitation.
• Entrées et sorties : fonctions des bornes numériques, caractéristiques des entrées et sorties analogiques, relais et signaux de défaut.
• Communication et sécurité : cartes optionnelles, protocoles, adressage, source de la commande RUN, circuit STO et interfaces avec le système de sécurité de la machine.

Les valeurs dépendent du modèle. Par exemple, la plus petite variante A1000 décrite en classe 400 V présente des courants différents en ND et en HD, tandis que pour le plus grand modèle CIMR-AC4A1200, le fabricant indique 1200 A / 630 kW en ND et 1090 A / 560 kW en HD. Ces valeurs ne doivent pas être appliquées à d’autres tailles de variateurs. De même, après l’installation d’un GA700, il faut adapter les paramètres au moteur concerné et effectuer un autoréglage approprié.

Avant d’acheter un A1000 d’occasion ou un GA700 neuf, comparez les références complètes, la classe d’alimentation, le courant de sortie, les dimensions, les types de bornes et les cartes optionnelles. Le GA700 présente des différences dans certains raccordements et dans les possibilités offertes par ses sorties analogiques. Une puissance identique en kW ne garantit pas l’interchangeabilité des appareils.

Réparation du Yaskawa A1000 ou migration vers le GA700 – que choisir ?

Quand faire appel à un service sur site pour le Yaskawa A1000 ?

Une intervention sur site est justifiée lorsque les symptômes apparaissent uniquement pendant le fonctionnement de la machine et que le retrait du variateur de l’armoire entraînerait un long arrêt. C’est notamment le cas des entraînements reliés à un PLC, à un codeur, à un système de sécurité ou à des machines dont la séquence de fonctionnement est difficile à reproduire.

Le diagnostic sur site permet de confronter le comportement de l’A1000 aux conditions d’alimentation, aux signaux de commande, à la charge réelle et au fonctionnement mécanique. Si les contrôles révèlent une défaillance électronique, l’appareil peut être confié à un atelier pour réparation et essais ultérieurs. L’étendue de l’intervention dépend de l’accès à l’installation et des exigences de sécurité.

Le diagnostic mobile est particulièrement utile dans les situations suivantes :

• Le défaut du variateur n’apparaît qu’à une étape précise du processus de production.
• Les alarmes oC, GF ou SC se répètent après le démarrage de la machine.
• La vitesse du moteur est instable et l’entraînement utilise un codeur ou une carte réseau.
• Des pertes de communication surviennent entre l’A1000 et le PLC.
• La charge mécanique, les temps de cycle ou le mode de freinage ont changé.
• Le démontage d’un variateur de forte puissance nécessiterait de modifier un câblage de forte section et l’agencement de l’armoire.
• Le remplacement de l’A1000 par le GA700 est prévu, mais l’installation, la commande et la fonction STO doivent d’abord être vérifiées.

Avant de démonter le variateur ou d’acheter d’autres pièces, transmettez au service technique l’historique des alarmes et une description de l’application. Cela permettra de déterminer si une intervention sur site est nécessaire ou si l’appareil peut être confié en toute sécurité à un atelier pour diagnostic.

Réparer le Yaskawa A1000 ou acheter un variateur d’occasion ?

Bien que le Yaskawa A1000 ait été retiré du marché, réparer un variateur ancien peut rester économiquement justifié. C’est notamment le cas des appareils présentant une panne localisée et installés sur des machines aux paramètres validés, à la communication complexe ou à la fonction de sécurité déjà validée. Il n’est pas toujours rentable de modifier l’ensemble du système à cause de la défaillance d’un seul composant.

La réparation de l’A1000 d’origine permet de conserver une configuration éprouvée et limite souvent les interventions dans l’armoire. Une réparation au niveau des composants peut comprendre le remplacement des IGBT, du redresseur, des circuits de commande, des relais, des ventilateurs ou des condensateurs défectueux, suivi d’essais après réparation. Une remise en état préventive peut être judicieuse lorsque l’électronique a fonctionné pendant de nombreuses années à température élevée.

Un variateur d’occasion constitue une autre solution, mais son historique d’utilisation, l’état de ses condensateurs et de ses ventilateurs ainsi que sa compatibilité réelle avec la configuration existante peuvent être inconnus. Deux appareils de puissance similaire peuvent différer par leur courant nominal, leurs cartes optionnelles ou leur état technique. Le simple démarrage d’un appareil d’occasion ne garantit pas sa fiabilité à long terme.

Avant l’achat, comparez la référence CIMR-AC, la classe de tension, les courants ND/HD, les dimensions, les cartes et les raccordements. Si vous disposez d’un appareil de réserve opérationnel, envisagez son contrôle ou sa remise en état. Vous pouvez parallèlement planifier la migration vers le GA700 à une date qui ne perturbera pas la production.

Migration de l’A1000 vers le GA700 – quelles différences vérifier ?

La migration vers le Yaskawa GA700 se justifie lorsque plusieurs variateurs A1000 vieillissent simultanément, que les pannes se répètent ou que l’ensemble de la ligne est modernisé. Le GA700 prend en charge les moteurs asynchrones, PM et SynRM, propose de nouveaux modes de commande (dont EZOLV) et une plage de fréquence allant jusqu’à 590 Hz. Une modernisation peut aussi répondre à de nouvelles exigences de procédé ou de sécurité.

Le GA700 succède à l’A1000, mais il ne doit pas être installé sans vérification préalable. Les deux séries diffèrent par leur capacité de surcharge en ND, certains signaux et borniers, les cartes optionnelles, les dimensions de montage et la configuration de la fonction STO. Avant la mise en service, il faut reconstituer les fonctions nécessaires, adapter les paramètres, réaliser l’autoréglage du moteur et, si le circuit de sécurité est modifié, procéder à une nouvelle validation.

Pour préparer le remplacement de l’A1000 par le GA700, comparez les éléments suivants :

• Capacité de surcharge ND/HD : A1000 en ND : 120 % pendant 60 s ; GA700 en ND : 110 % pendant 60 s ; les deux séries en HD : 150 % pendant 60 s. Le choix dépend du courant et du cycle de charge.
• Classe de tension et courant : les deux gammes atteignent 630 kW en classe 400 V, mais le GA700 propose notamment un modèle de 560 kW en ND, permettant un dimensionnement plus précis.
• Montage et bornes : le GA700 peut être moins large et moins haut que l’A1000, mais plus profond, avec des perçages de fixation différents. Vérifiez également les dimensions de l’armoire ainsi que les types de bornes de puissance et de commande.
• Entrées/sorties et communication : l’A1000 dispose d’une sortie relais programmable, de deux sorties transistorisées et d’un relais de défaut ; le GA700 possède trois sorties relais programmables et un relais de défaut. Les sorties analogiques de l’A1000 fonctionnent sur une plage de ±10 V, celles du GA700 sur 0-10 V ou 4-20 mA. Vérifiez aussi le RS-485 et la compatibilité des cartes optionnelles.
• Sécurité STO : selon les spécifications citées, l’A1000 est de catégorie 3 / PL d, SIL 2, et le GA700 de catégorie 3 / PL e, SIL 3. Le niveau de sécurité du variateur ne dispense pas d’évaluer et de valider la fonction de sécurité de la machine.
• CEM et freinage : selon la documentation technique, le GA700 intègre un transistor de freinage jusqu’à 75 kW en HD (contre 30 kW pour l’A1000), un filtre CEM C3 désactivé en usine et une inductance CC sur les modèles à partir de 22 kW. Vérifiez l’équipement de la version concernée, l’installation de la résistance de freinage et les exigences de compatibilité électromagnétique.

Dans votre calcul, ne comparez pas uniquement le prix des variateurs. Tenez compte du coût de l’arrêt de production, de la mise en service, d’une éventuelle modification de l’armoire, de l’adaptation des signaux et de la validation de la sécurité. Une approche progressive est souvent la plus avantageuse : réparer immédiatement l’A1000 en panne, remettre en état les appareils de réserve et programmer la migration vers le GA700 lors du prochain arrêt planifié.

Quelles informations préparer avant un diagnostic du Yaskawa A1000 ou du GA700 ?

Transmettre un dossier complet dès la demande permet de choisir plus rapidement la méthode de diagnostic et d’évaluer la rentabilité d’une réparation. La réparation d’un Yaskawa GA700 après migration nécessite également de comparer la nouvelle configuration aux paramètres sauvegardés de l’A1000, afin de distinguer une panne électronique d’un problème d’adaptation du variateur.

Pour une demande de réparation, d’intervention sur site ou de modernisation, il est utile de joindre :

• Une photo de la plaque signalétique du variateur avec la référence complète (par ex. CIMR-AC), le numéro de série et l’indication de version.
• Une photo de la plaque signalétique du moteur avec le courant, la tension, la puissance, la fréquence et la vitesse.
• Les codes défaut exacts, l’historique de leur apparition et des photos des messages affichés sur le clavier.
• Une sauvegarde des paramètres issue de DriveWizard ou, si elle est disponible, une liste des principaux réglages.
• Une description de l’application : pompe, ventilateur, convoyeur, treuil, machine-outil ou autre machine.
• L’indication du régime ND ou HD et de la charge à laquelle le défaut apparaît.
• Le schéma de commande ou une description des liaisons avec le PLC, des signaux RUN, analogiques et de relais.
• Les informations sur le codeur, les cartes de communication, le protocole et, le cas échéant, le raccordement STO.
• La date d’apparition du problème, sa fréquence, les conditions de température et l’historique des réparations.
• Des photos de l’armoire, de l’emplacement de montage, des bornes et de l’espace disponible, notamment avant une migration.

Les mesures sur le variateur et les circuits de puissance doivent être réalisées uniquement par du personnel dûment habilité et qualifié. Les condensateurs du bus continu peuvent rester chargés après la coupure de l’alimentation. Respectez les instructions du fabricant, les procédures LOTO de consignation et la vérification de l’absence de danger avant d’ouvrir l’appareil.

Comment limiter le risque d’un nouvel arrêt après une réparation ou une migration ?

La durée de vie des variateurs dépend de la température, de la poussière, du refroidissement, de la charge et de l’état des connexions électriques. Le contrôle régulier des ventilateurs et des condensateurs, le nettoyage conformément aux instructions et l’analyse de l’historique des alarmes permettent de détecter des problèmes avant qu’ils ne provoquent l’arrêt de la ligne. Pour les fortes puissances, il est également utile de surveiller les cycles de démarrage et de freinage.

Il faut vérifier l’indice de protection et les conditions admissibles pour la version précise de l’A1000 ou du GA700, sans supposer qu’une même spécification s’applique à toute la série. Une mauvaise ventilation de l’armoire, l’humidité, la poussière et l’absence d’espace de maintenance peuvent réduire la durée de vie des composants. Le GA700 possède des compteurs de durée de vie plus élaborés, mais leurs indications doivent toujours être interprétées selon les conditions réelles de fonctionnement.

Il est recommandé de tenir un registre des variateurs avec les dates de réparation, les sauvegardes de paramètres et l’évaluation de leur usure. Un A1000 réparé peut être préparé comme appareil de réserve, tandis que les postes les plus sollicités peuvent être intégrés à un programme de remplacement par des GA700. Lors de la réorganisation des stocks, il est également possible de demander une estimation ou une offre de rachat pour des composants industriels inutilisés.

RGB Elektronika vous aide à déterminer s’il vaut mieux opter pour le diagnostic et la réparation du Yaskawa A1000, sa remise en état, un variateur de remplacement ou la migration vers le GA700. Envoyez les références du variateur, des photos, une description des symptômes et des informations sur l’application pour discuter des interventions possibles et des risques liés au remplacement. Demander une réparation
