Réparation du servopack Yaskawa SGDB-10VD. Panne d’une scie à panneaux Biesse Selco pendant l’usinage du bois.

La réparation du servopack Yaskawa SGDB-10VD a été nécessaire après une panne d’une scie à panneaux Biesse Selco pendant l’usinage du bois. Le symptôme signalé était une chute de la tension du bus DC, qui, sur les appareils de cette génération, peut indiquer une usure progressive des composants du circuit intermédiaire, notamment des condensateurs électrolytiques. Dans une telle situation, le simple remplacement d’un composant sans contrôler les convertisseurs, les diodes, la chaîne de mesure, les soudures et le refroidissement ne permet pas de déterminer avec certitude si le servopack fonctionnera de manière stable après sa réinstallation dans la machine.

Le Yaskawa SGDB-10VD appartient à la première génération de servovariateurs Sigma, développée dès les années 1990. Malgré l’âge de cette conception, les servopacks SGDB sont encore présents dans de nombreuses machines industrielles en fonctionnement. C’est également le cas des anciennes scies à panneaux Biesse Selco, dans lesquelles le servovariateur assure le contrôle précis des axes de travail pendant le positionnement et la découpe du matériau.

Dans une telle application, une panne du servoamplificateur ne constitue pas uniquement un problème lié à un composant électronique isolé. Pour la production, elle peut entraîner l’arrêt de la machine, l’impossibilité d’effectuer les découpes suivantes et la nécessité de prendre rapidement une décision : réparer le SGDB-10VD existant, rechercher un appareil de remplacement ou préparer une modernisation du système d’entraînement.

Appelez-nous : +48 717 500 983

Panne du Yaskawa SGDB-10VD sur une scie Biesse Selco – symptômes et causes

Comment une panne du SGDB-10VD peut-elle arrêter une scie à panneaux ?

Dans une scie à panneaux, le servovariateur fonctionne dans des conditions de charge variables. L’axe doit accélérer, positionner un élément de la machine et conserver une dynamique appropriée pendant le cycle de production réel. Une défaillance qui reste invisible à faible charge peut ne se manifester que pendant le fonctionnement de la machine.

C’est pourquoi une panne de la scie Selco pendant l’usinage du bois ne signifie pas toujours une défaillance mécanique de la scie elle-même. Si le problème concerne un axe commandé par le SGDB-10VD, l’électronique du servoamplificateur peut être à l’origine de l’arrêt.

Un symptôme caractéristique est une situation dans laquelle l’appareil démarre correctement ou fonctionne normalement pendant un certain temps, mais une alarme apparaît lorsque la charge augmente. Lors du diagnostic, il faut alors contrôler non seulement le code d’erreur, mais également le comportement des tensions d’alimentation et du circuit DC pendant le fonctionnement.

Vous rencontrez un problème similaire ? Si le SGDB-10VD arrête la machine, fonctionne de manière instable ou si l’alarme apparaît principalement sous charge, il est préférable de faire diagnostiquer l’électronique avant d’acheter un autre servopack. Une description du symptôme, le code d’alarme et une photo de la plaque signalétique facilitent considérablement l’évaluation initiale de l’appareil.

Chute de tension du bus DC et condensateurs usés du Yaskawa SGDB-10VD

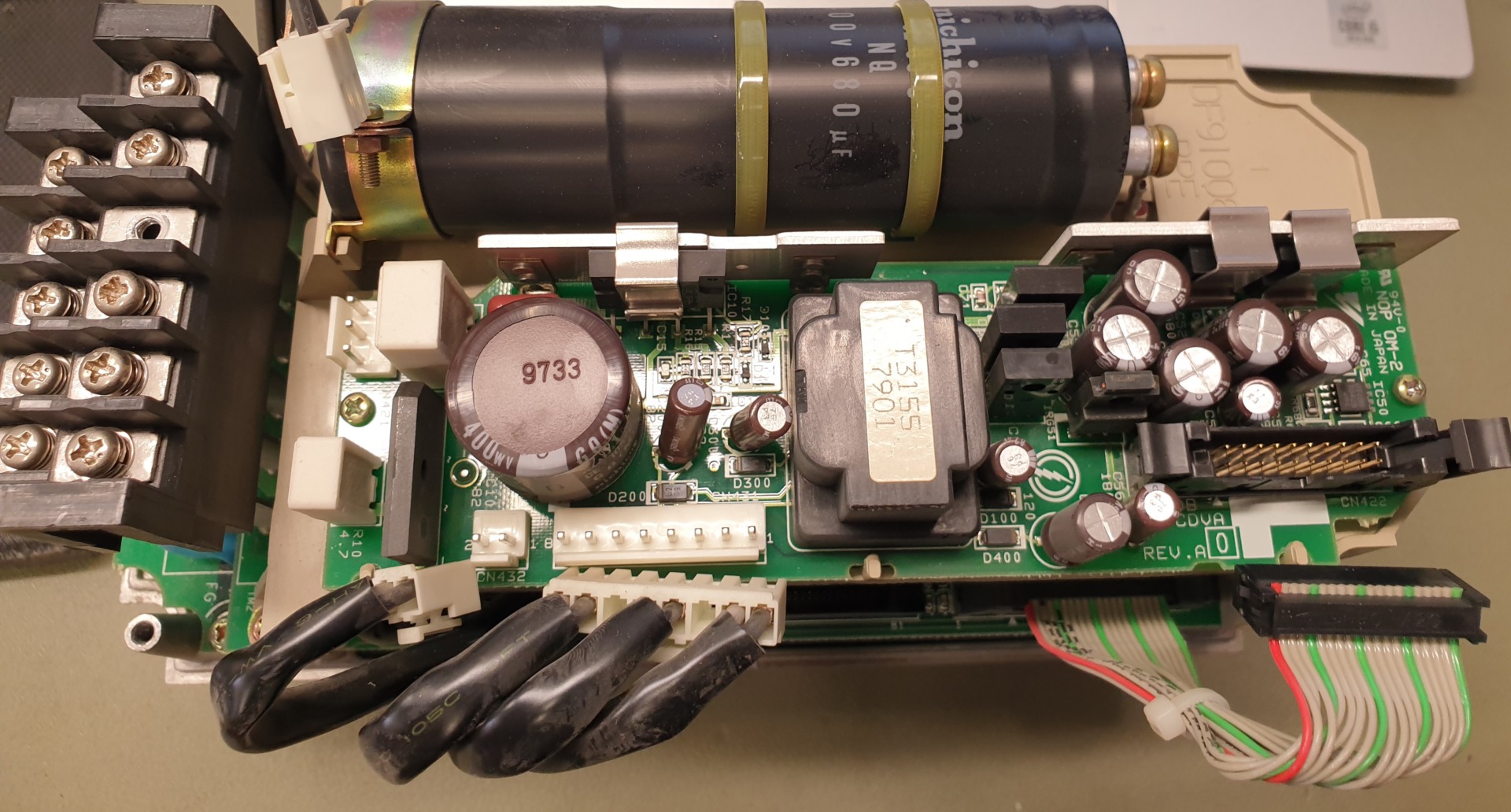

L’un des domaines les plus importants lors du diagnostic du Yaskawa SGDB-10VD est le circuit intermédiaire. Les condensateurs électrolytiques qui s’y trouvent fonctionnent pendant de nombreuses années sous des contraintes électriques et thermiques. Avec le temps, leurs paramètres se dégradent progressivement.

Un processus de vieillissement typique consiste en une diminution de la capacité et une augmentation de la résistance ESR. Un condensateur peut donc toujours sembler en bon état extérieurement, tout en ne remplissant plus sa fonction aussi efficacement qu’auparavant. Dans les cas plus avancés, un gonflement du boîtier ou des traces de fuite d’électrolyte peuvent également apparaître.

Si la capacité des condensateurs est trop faible, la stabilité du bus DC se détériore particulièrement pendant le fonctionnement dynamique de l’entraînement. Sur une scie à panneaux, le problème peut se manifester précisément pendant la découpe ou lors de mouvements rapides de l’axe, lorsque le système est davantage sollicité.

Quels symptômes peuvent indiquer une usure des condensateurs ?

• chute de tension du bus DC,
• alarmes apparaissant sous une charge plus élevée,
• fonctionnement instable de l’axe,
• problème apparaissant uniquement après l’échauffement de l’appareil,
• arrêts aléatoires de l’entraînement,
• gonflement visible du condensateur ou traces d’électrolyte.

L’aspect extérieur du condensateur ne suffit toutefois pas pour évaluer son état. Lors du reconditionnement, il est nécessaire de prendre en compte ses paramètres électriques ainsi que son influence sur le fonctionnement de l’ensemble du circuit intermédiaire.

Convertisseurs, chaîne de mesure et diodes – autres sources d’alarmes du SGDB-10VD

Une chute de tension ou une alarme du servovariateur ne résulte pas nécessairement d’une seule cause. C’est pourquoi une réparation professionnelle du servoamplificateur Yaskawa SGDB-10VD doit également couvrir les autres zones ayant une influence sur le fonctionnement des circuits de puissance et de commande.

Nous contrôlons notamment les convertisseurs d’alimentation internes. Ils fournissent les tensions nécessaires à l’électronique de commande et aux circuits responsables de la commande de l’étage de puissance. Leur fonctionnement instable peut provoquer des alarmes, des problèmes apparaissant uniquement après l’échauffement de l’appareil ou un comportement ressemblant à une défaillance du circuit principal.

Les tensions aux différents étages d’alimentation ainsi que la chaîne de mesure doivent également être vérifiées. Une mesure incorrecte de la tension peut conduire le système de commande à interpréter les conditions de fonctionnement d’une manière qui ne correspond pas à l’état réel.

Nous contrôlons également les diodes situées dans le circuit intermédiaire et dans la partie redresseur. Leur détérioration, leur claquage ou la dégradation de leurs paramètres peuvent avoir une influence directe sur la stabilité de la tension. Si un composant ne respecte pas les paramètres requis, il doit être remplacé, puis l’ensemble du système doit être à nouveau vérifié après la réparation.

Soudures froides, poussière de bois et problèmes de refroidissement du servopack

De nombreuses années d’utilisation représentent des milliers de cycles de chauffe et de refroidissement. Avec le temps, des microfissures peuvent apparaître dans les connexions soudées des cartes électroniques, souvent appelées soudures froides.

Ce type de défaillance est particulièrement problématique, car il peut être intermittent. Le servovariateur peut fonctionner correctement pendant un certain temps, puis signaler soudainement une alarme. Une mesure effectuée sur un appareil sans charge ne permet pas toujours de reproduire facilement la panne. C’est pourquoi, lors de la maintenance du Yaskawa Sigma I, le contrôle de la qualité des connexions soudées constitue un élément important de l’ensemble du diagnostic.

Dans les machines d’usinage du bois, un autre facteur intervient : la poussière. Les contaminants qui se déposent sur les dissipateurs thermiques et les composants du système de refroidissement détériorent l’évacuation de la chaleur. Si le ventilateur est également usé, la température de l’électronique augmente et le vieillissement des condensateurs et des composants semi-conducteurs s’accélère.

C’est pourquoi un reconditionnement complet du Yaskawa SGDB-10VD doit également inclure un nettoyage minutieux de l’appareil, une évaluation du dissipateur thermique et un contrôle du ventilateur. Un ventilateur usé doit être remplacé plutôt que laissé comme source potentielle d’une nouvelle panne.

Réparation du servopack Yaskawa SGDB-10VD – diagnostic, reconditionnement et tests

Diagnostic du Yaskawa SGDB-10VD étape par étape

Nous commençons la réparation par une inspection visuelle et la vérification des principales zones de l’appareil. L’objectif est de déterminer la cause de la panne, mais également d’identifier les composants dont l’état dégradé pourrait entraîner un nouvel arrêt de la machine dans un avenir proche.

Un processus de diagnostic typique comprend :

1. inspection visuelle de l’appareil et des cartes électroniques,
2. recherche de traces de surchauffe, de dommages et de contamination,
3. contrôle du circuit intermédiaire et du bus DC,
4. vérification des condensateurs électrolytiques,
5. mesure des tensions d’entrée et de sortie des convertisseurs internes,
6. contrôle des composants de la chaîne de mesure,
7. contrôle des diodes et des composants du circuit redresseur,
8. inspection visuelle des connexions soudées,
9. contrôle du ventilateur et du système de refroidissement,
10. test de l’appareil après les réparations.

Les mesures du circuit DC et les interventions sur l’électronique de puissance doivent être réalisées par des personnes disposant des connaissances appropriées et de l’équipement de maintenance nécessaire. Des tensions dangereuses sont présentes dans le servopack et une partie de l’énergie peut rester stockée même après la coupure de l’alimentation.

Vous souhaitez accélérer le diagnostic ? Lors d’une demande de service, il est recommandé d’envoyer la désignation exacte SGDB-10VD, une photo de la plaque signalétique, le code d’alarme ainsi qu’une brève description de la situation dans laquelle le problème apparaît. Il est particulièrement utile de préciser si la panne se produit immédiatement, après l’échauffement ou uniquement pendant le fonctionnement sous charge.

Reconditionnement du Yaskawa Sigma I – quels composants contrôlons-nous et réparons-nous ?

Le reconditionnement d’un servopack Yaskawa doit éliminer non seulement la cause directe de la panne, mais aussi traiter les composants présentant des signes évidents d’usure. Dans le cas du SGDB-10VD, une attention particulière doit être accordée aux circuits dont les paramètres évoluent avec l’âge.

Les travaux peuvent inclure le remplacement des condensateurs électrolytiques du circuit intermédiaire, la réparation des convertisseurs internes, le remplacement des diodes endommagées, la remise en état des connexions soudées et le rétablissement de conditions de refroidissement correctes.

Si le problème concerne l’électronique de commande ou la chaîne de mesure, le diagnostic doit également couvrir ces zones. Ce n’est qu’après l’élimination de toutes les anomalies détectées qu’il est possible d’évaluer si le servovariateur fonctionne de manière stable.

Cette approche diffère d’un simple remplacement du composant qui est tombé complètement en panne. Dans un entraînement ancien, l’état de l’ensemble de l’appareil est important, car laisser en place un autre composant fortement usé peut entraîner un nouvel arrêt dans un délai relativement court.

Pourquoi le SGDB-10VD doit-il être testé sous charge ?

L’une des étapes les plus importantes du processus est le test après réparation. Certaines défaillances du SGDB-10VD peuvent ne se manifester qu’après une augmentation de la température ou de la consommation de courant. Le simple fait que le servopack démarre sur le banc d’essai ne constitue donc pas une confirmation suffisante de la réussite de la réparation.

Après le reconditionnement, l’appareil doit être testé dans des conditions aussi proches que possible du fonctionnement réel du système d’entraînement. Le comportement du servopack sous charge variable ainsi que la stabilité de ses principaux paramètres sont alors observés.

Cela est particulièrement important dans le cas de la panne de la scie à panneaux décrite ici, car le problème se manifestait dans les conditions réelles de fonctionnement de la machine. Un test sous charge permet de vérifier le résultat de la réparation de manière beaucoup plus fiable qu’une mesure statique seule.

Réparer ou remplacer le Yaskawa SGDB-10VD ?

Dans le cas des anciens servovariateurs, la décision ne dépend pas toujours uniquement du coût de la réparation. Il faut également prendre en compte le temps d’arrêt, la possibilité de se procurer un appareil identique, la compatibilité de la configuration ainsi que le risque lié à l’installation d’un composant d’occasion dont l’historique est inconnu.

Quand la réparation du servoamplificateur est-elle pertinente ?

La réparation d’un servopack Yaskawa Sigma I est particulièrement pertinente lorsque la machine reste en bon état en dehors de la panne électronique, que la configuration actuelle du servovariateur est correctement adaptée à l’application et que la défaillance peut être localisée et éliminée efficacement.

Un autre avantage de la réparation de l’appareil existant est la conservation d’un servoamplificateur qui fonctionnait auparavant dans le système spécifique de la machine. La décision finale doit toutefois toujours dépendre de l’état technique de l’appareil concerné.

Quand envisager l’achat d’un autre SGDB-10VD ?

L’achat d’un appareil de remplacement peut constituer une solution lorsque la réparation de l’exemplaire concerné est techniquement impossible, que les dommages sont très importants ou que l’usine a besoin d’un servopack supplémentaire comme pièce de rechange.

Avant l’achat, il est recommandé de vérifier la désignation complète de l’appareil, sa version, sa compatibilité avec la machine ainsi que les conditions de garantie. La seule correspondance de la référence principale ne doit pas remplacer la vérification de la configuration de l’ensemble du système.

Si un appareil d’occasion ou reconditionné est disponible, il est également important de vérifier s’il a réellement été testé sous charge. Dans le cas contraire, le remplacement peut simplement consister à remplacer un servoamplificateur usé par un autre.

Quand faut-il envisager une modernisation du servovariateur ?

Une modernisation peut être justifiée si l’usine souhaite réduire sa dépendance à long terme vis-à-vis de composants anciens et si la machine doit rester en production pendant de nombreuses années encore. Un tel projet nécessite toutefois une analyse du moteur, du système de retour, des signaux de commande, des paramètres des axes, de la mécanique ainsi que de la communication avec le système de commande supérieur.

Il ne s’agit donc pas d’un remplacement direct d’un boîtier par un autre. La modernisation doit être planifiée comme une tâche technique distincte et comparée aux coûts du maintien en service de la solution Sigma I existante.

Vous ne savez pas s’il faut réparer le SGDB-10VD, en acheter un autre ou moderniser le système ? Il est préférable de commencer par diagnostiquer l’appareil défectueux. Ce n’est qu’en connaissant son état réel qu’il est possible de comparer rationnellement le coût de la réparation, d’un appareil de remplacement et de la modernisation, sans prendre de décision uniquement en fonction de l’âge du variateur.

Comment envoyer un Yaskawa SGDB-10VD au service technique ?

Si un Yaskawa SGDB-10VD défectueux est installé sur une scie Biesse Selco ou une autre machine industrielle, préparez la désignation de l’appareil, une description du symptôme ainsi que le code d’alarme, s’il est disponible. Pour les problèmes intermittents, il est également utile d’indiquer après combien de temps la panne apparaît et si elle est liée à la charge ou à la température.

Le servopack peut ensuite être envoyé pour diagnostic et réparation. Selon les symptômes, il peut également être utile de fournir les composants associés du système, par exemple le moteur, ou des informations sur la configuration de la machine, notamment lorsque la défaillance peut concerner le système de retour ou l’interaction entre plusieurs composants.

Après le diagnostic, il est possible de décider d’une réparation, d’un reconditionnement plus complet, de l’achat d’un appareil de remplacement ou de la préparation d’une modernisation. Si, après la transformation de la machine, un SGDB-10VD défectueux ou inutilisé reste disponible, il peut également être utile de demander s’il est possible de le revendre.

Une panne du Yaskawa SGDB-10VD a arrêté la production ? Envoyez la désignation du servopack, une photo de la plaque signalétique, le code d’alarme et une description du comportement de la machine. Ces informations permettent de commencer à déterminer si la meilleure solution est le diagnostic et la maintenance du servoamplificateur Yaskawa SGDB-10VD, son reconditionnement, la fourniture d’un appareil de remplacement ou la modernisation du système. –> Demander une réparation
