Maintenance HEIDENHAIN ROD426E.011-250. Pannes les plus fréquentes de l’encodeur

Une panne de l’encodeur HEIDENHAIN ROD426E.011-250 peut se manifester par une perte de position, des erreurs de comptage des impulsions, un signal instable, des problèmes apparaissant à une vitesse de rotation déterminée ou un message d’erreur du variateur. En pratique, les causes les plus fréquentes des problèmes rencontrés avec cet encodeur sont l’usure des roulements, l’humidité, la contamination du système optique, les perturbations EMI et les dommages mécaniques. Avant de remplacer l’encodeur, il est toutefois recommandé d’effectuer un diagnostic complet, car des symptômes similaires peuvent également être provoqués par le câble, le connecteur, l’alimentation ou l’accouplement.

Cet aspect est particulièrement important dans le cadre de la maintenance industrielle. Le remplacement inutile d’un encodeur en bon état ne résoudra pas un problème situé au niveau de l’installation, tandis qu’une réaction trop tardive à une panne réelle peut entraîner l’arrêt de la machine et prolonger l’interruption de production.

Appelez-nous : +48 717 500 983

Panne de l’encodeur HEIDENHAIN ROD 426 – symptômes et défauts les plus fréquents

HEIDENHAIN ROD426E.011-250 – que faut-il savoir avant le diagnostic ?

Le HEIDENHAIN ROD 426E.011-250 est un encodeur optique incrémental appartenant à la famille ROD 400. L’utilisation d’une bride synchro et d’un arbre plein signifie que l’encodeur est relié à l’arbre de la machine ou du moteur par l’intermédiaire d’un accouplement séparé. Il ne doit pas être raccordé rigidement à l’arbre d’entraînement.

Dans la variante analysée, l’encodeur génère 250 impulsions par tour au standard TTL et possède un repère de référence. Il est alimenté en DC 5 V ±0,5 V et sa consommation de courant atteint jusqu’à 120 mA. Le raccordement électrique est réalisé au moyen d’un connecteur M23 à 12 broches.

Paramètre	HEIDENHAIN ROD426E.011-250
Type	encodeur optique incrémental
Série	ROD 400
Résolution	250 imp./tour
Signal de sortie	TTL
Alimentation	DC 5 V ±0,5 V
Consommation de courant	≤120 mA
Connexion	M23 à 12 broches
Vitesse maximale	16 000 tr/min
Température de fonctionnement	de -40°C à +100°C
Montage	bride synchro, arbre plein, accouplement séparé
Poids	environ 0,3 kg

La connaissance de ces paramètres est importante non seulement pendant le diagnostic. Elle joue également un rôle essentiel lors du choix éventuel d’un encodeur de remplacement, car la compatibilité mécanique sans compatibilité électrique et de signal ne suffit pas à garantir le bon fonctionnement de l’entraînement.

Quels sont les symptômes typiques d’un encodeur endommagé ?

Les symptômes typiques d’une panne d’encodeur dépendent du type de dommage. Un encodeur ne cesse pas toujours complètement de fonctionner. Dans de nombreux cas, les premiers signes du problème sont des erreurs apparaissant sporadiquement ou uniquement dans certaines conditions de fonctionnement.

• perte de position ou lecture incorrecte de la position,
• perte d’impulsions par le système de commande,
• erreurs irrégulières de l’entraînement pendant le fonctionnement de la machine,
• problème apparaissant uniquement à une vitesse de rotation plus élevée,
• fonctionnement instable de l’axe ou de la boucle de régulation,
• absence ou déformation du signal de l’encodeur,
• vibrations excessives ou bruit inhabituel provenant de l’encodeur,
• jeu perceptible sur l’arbre,
• problèmes dépendant de la température de l’appareil,
• erreurs apparaissant pendant le fonctionnement du variateur de fréquence ou d’autres équipements de forte puissance.

Tous ces symptômes ne signifient pas automatiquement que l’électronique de l’encodeur est endommagée. Des problèmes similaires peuvent apparaître en cas d’accouplement défectueux, de blindage incorrect du câble, d’alimentation incorrecte ou de problème au niveau de l’entrée encodeur du variateur.

Endommagement des roulements de l’encodeur – jeu, vibrations et perte de signal

L’un des défauts les plus fréquents des encodeurs fonctionnant depuis de nombreuses années est l’usure des roulements. Lors d’un fonctionnement continu, les propriétés du lubrifiant se dégradent progressivement, tandis que les pistes et les éléments roulants subissent une usure naturelle.

À mesure que le jeu des roulements augmente, l’arbre ne fonctionne plus dans sa position optimale. Des vibrations apparaissent, la température augmente et l’alignement des éléments du système optique se dégrade. Dans un encodeur optique, cela influence directement la lecture du disque codé.

Un changement de position du disque par rapport au système optique peut perturber le passage du faisceau lumineux et dégrader la qualité du signal. Cela peut entraîner des erreurs de comptage des impulsions ou une perte intermittente des informations de position.

Il est caractéristique de constater que l’appareil fonctionne correctement à faible vitesse, tandis que les problèmes s’intensifient à mesure que la vitesse augmente. Un tel comportement ne doit pas être ignoré, car la poursuite du fonctionnement peut aggraver les dommages mécaniques.

Humidité dans l’encodeur et corrosion de l’électronique

L’humidité constitue un autre risque important. Un encodeur fonctionnant de manière cyclique chauffe, puis refroidit. Dans des conditions environnementales défavorables, les différences de température peuvent favoriser la pénétration d’air humide à l’intérieur de l’appareil.

Après le refroidissement du boîtier, la vapeur d’eau peut se condenser sur les éléments dont la température est inférieure au point de rosée. La condensation est particulièrement dangereuse pour l’électronique, car elle peut provoquer la corrosion des pistes, des contacts et des connexions et entraîner des courts-circuits ou des courants de fuite.

Les problèmes liés à l’humidité peuvent être difficiles à diagnostiquer, car la panne peut être intermittente. L’encodeur peut fonctionner correctement une fois réchauffé, mais présenter des problèmes après une longue période d’arrêt, un changement de température ou lors du démarrage de la machine dans un environnement froid.

Si des traces de corrosion ou de condensation sont visibles à l’intérieur de l’appareil, le simple séchage de l’encodeur peut ne pas suffire. Il est nécessaire de vérifier l’état de l’électronique, des composants optiques et des connexions.

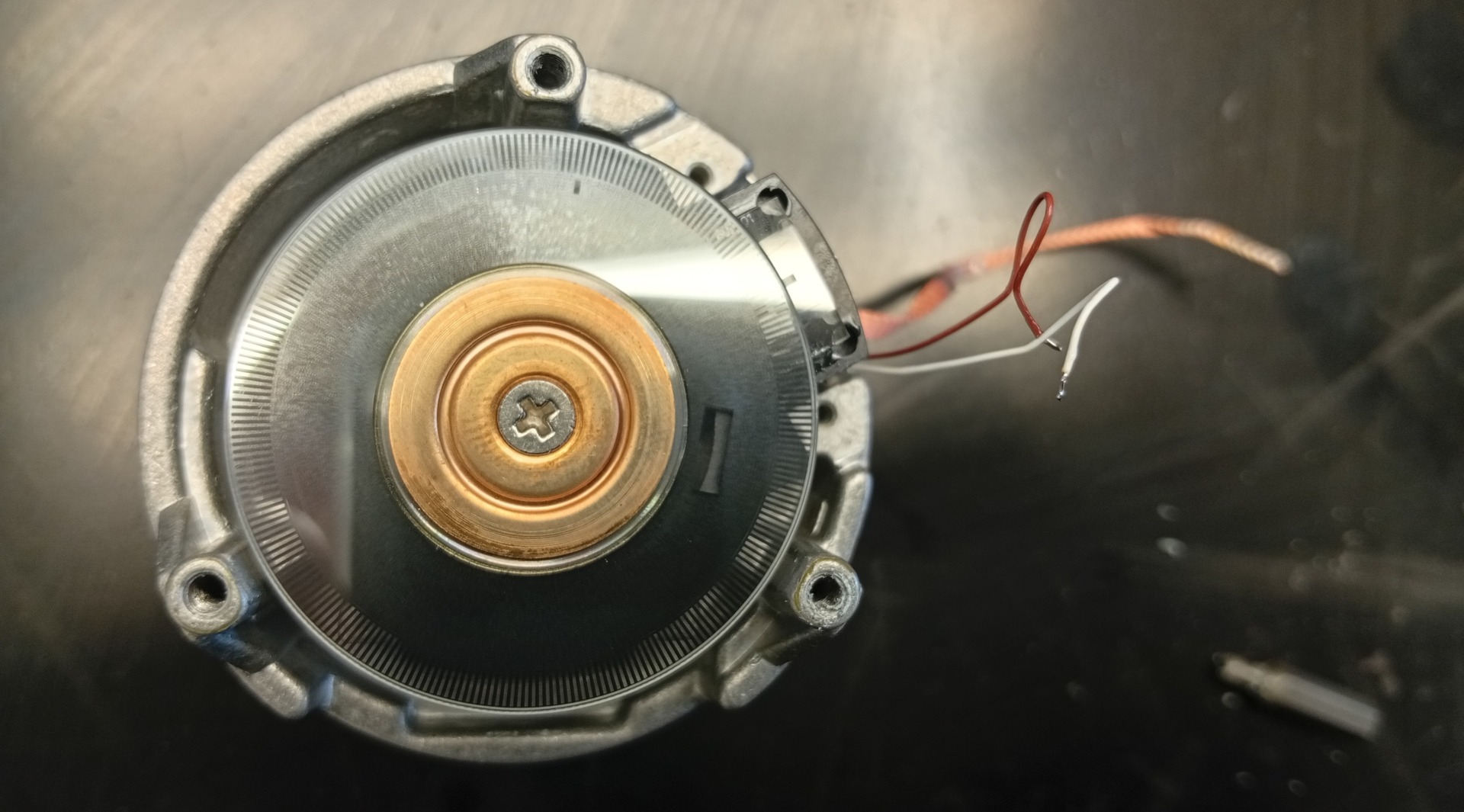

Contamination du disque codé et erreurs de comptage des impulsions

Le ROD426E.011-250 est un encodeur optique, la qualité de lecture dépend donc du bon fonctionnement du système lumière-disque codé-détecteur. La contamination de ce trajet optique peut perturber la génération du signal correct.

La poussière, les saletés ou les résidus d’autres contaminants présents sur le disque codé peuvent bloquer partiellement ou modifier le trajet du faisceau lumineux. Le contrôleur peut alors recevoir des informations incomplètes ou déformées.

Les symptômes peuvent être des erreurs d’impulsions isolées, une perte intermittente de position ou des problèmes apparaissant à un endroit précis de la rotation de l’arbre. Si la contamination ne se trouve que sur une partie du disque, la perturbation peut se répéter cycliquement.

La contamination de l’intérieur de l’encodeur doit également conduire à rechercher la cause de sa pénétration dans le boîtier. Dans le cas contraire, même après le nettoyage de l’appareil, le problème peut rapidement réapparaître.

Perturbations EMI provenant du variateur de fréquence et des câbles moteur

L’environnement industriel comporte de nombreuses sources de perturbations électromagnétiques. Les variateurs de fréquence, les systèmes de puissance, les contacteurs, les bobines ainsi que les câbles d’alimentation des moteurs électriques sont particulièrement importants.

Les perturbations EMI peuvent affecter les câbles de signal de l’encodeur. Selon leur niveau, elles peuvent entraîner une lecture incorrecte du signal par le variateur, l’apparition d’impulsions erronées et, dans les cas extrêmes, l’endommagement de l’électronique.

Un problème de perturbations peut être indiqué lorsque les erreurs apparaissent uniquement pendant le fonctionnement du variateur de fréquence, lors d’une forte accélération du moteur ou au moment de l’activation d’autres récepteurs de forte puissance.

Pendant le diagnostic, il faut vérifier le blindage du câble, son cheminement ainsi que l’état des connecteurs. Les câbles de l’encodeur ne doivent pas être inutilement posés en parallèle et directement à côté des câbles d’alimentation du moteur. Il est également important de réaliser correctement les connexions du blindage conformément aux exigences du système utilisé.

Le remplacement du seul encodeur ne résoudra pas la source du défaut si le problème provient de l’installation. C’est pourquoi un diagnostic professionnel des encodeurs HEIDENHAIN doit prendre en compte non seulement l’appareil, mais également son environnement électrique.

Dommages mécaniques de l’arbre, de l’accouplement et du disque codé

Un encodeur monté sur une machine est exposé aux dommages pendant le transport, le montage et l’utilisation ultérieure. Les chocs sur l’arbre, le montage incorrect de l’accouplement et le dépassement des charges mécaniques admissibles sont particulièrement dangereux.

Cela peut entraîner l’endommagement des roulements, la déformation de composants mécaniques, la rupture de connexions électriques ou la fissuration du disque codé. Un disque endommagé peut provoquer l’absence totale d’un signal correct ou des erreurs apparaissant cycliquement à chaque rotation.

L’accouplement est également un élément important du diagnostic. Son endommagement, son desserrage ou un montage incorrect peuvent provoquer des symptômes similaires à ceux d’une panne de l’encodeur lui-même. Le système de commande reçoit alors des informations de mouvement qui ne correspondent pas au mouvement réel de l’arbre de la machine.

Le câble, le connecteur ou l’alimentation peuvent-ils donner l’impression d’une panne d’encodeur ?

Oui. L’une des erreurs fréquentes lors du dépannage consiste à supposer qu’un message relatif au retour d’information signifie automatiquement que l’encodeur est endommagé.

Dans le cas du ROD426E.011-250, il convient également de vérifier l’alimentation 5 V, le câble de signal et la connexion M23 à 12 broches. Un contact oxydé, un câble endommagé, un connecteur desserré ou une chute de tension peuvent provoquer la disparition ou la détérioration du signal.

Il est particulièrement important de mesurer l’alimentation dans les conditions réelles de fonctionnement. Une tension correcte à vide ne signifie pas toujours qu’elle reste correcte après le raccordement de l’encodeur.

Il en va de même pour le câble. La rupture d’un conducteur peut n’apparaître que dans une certaine position du câble ou pendant le mouvement de la machine. C’est pourquoi le diagnostic doit porter à la fois sur l’encodeur et sur les éléments de l’installation situés entre l’encodeur et le contrôleur de l’entraînement.

Diagnostic et réparation de l’encodeur HEIDENHAIN ROD 426 – quand la maintenance est-elle pertinente ?

Comment se déroule le diagnostic du HEIDENHAIN ROD426E.011-250 ?

Le diagnostic du HEIDENHAIN ROD 426 doit permettre de répondre à trois questions fondamentales : le problème se situe-t-il réellement dans l’encodeur, quel composant est endommagé et la réparation de l’appareil est-elle techniquement et économiquement justifiée ?

Il ne suffit pas de vérifier si l’encodeur génère un signal quelconque. Les pannes mécaniques et électroniques peuvent ne provoquer des problèmes qu’en cas de changement de vitesse, de température, de charge ou de position de l’arbre.

Contrôle mécanique

La première étape consiste à vérifier l’arbre, les roulements et l’accouplement. Il faut prêter attention à un jeu excessif, une résistance inhabituelle à la rotation, du bruit, des traces de choc ainsi qu’à l’endommagement des éléments de montage.

Si l’appareil a fonctionné avec un accouplement endommagé ou a été soumis à des charges importantes sur l’arbre, une vérification plus approfondie des composants internes est nécessaire.

Contrôle de l’alimentation et des connexions

L’étape suivante comprend le contrôle de la tension d’alimentation, du câble, du connecteur M23, de la continuité des connexions et de l’état du blindage. Dans le cas d’un encodeur nécessitant une alimentation 5 V, même un problème situé en dehors de l’appareil lui-même peut entraîner la perte du signal correct.

Contrôle du signal TTL

Il faut ensuite contrôler le signal généré par l’encodeur. Un diagnostic professionnel doit prendre en compte non seulement la présence des impulsions, mais également leur stabilité et leur comportement lorsque la vitesse de rotation change.

Pour une analyse précise de la forme du signal, un oscilloscope ou un banc de test approprié est utile. Un multimètre classique ne permet pas de détecter tous les problèmes liés à la qualité d’un signal numérique à variation rapide.

Il convient également de vérifier le repère de référence. Si le variateur l’utilise pendant la procédure de référencement, un problème avec ce repère peut provoquer des difficultés pour déterminer correctement le point de référence malgré la présence des impulsions incrémentales de base.

Contrôle de l’installation en matière de perturbations EMI

Si le problème apparaît uniquement pendant le fonctionnement du moteur ou du variateur de fréquence, il faut également analyser l’installation. Le blindage, le cheminement des câbles de signal et d’alimentation, l’état de la mise à la terre ainsi que la manière dont les connexions sont réalisées doivent être contrôlés.

Si vous n’êtes pas certain que la source de l’erreur soit le ROD426E.011-250, le câble ou l’entraînement, envoyez l’encodeur pour diagnostic. Le contrôle de l’appareil sur un banc de test avant l’achat d’un autre composant peut réduire le risque de remplacer inutilement un élément parfaitement fonctionnel.

Réparer ou remplacer l’encodeur ROD 426 ?

La réparation de l’encodeur HEIDENHAIN ROD 426 mérite particulièrement d’être envisagée lorsque l’appareil appartient à une machine plus ancienne, que la disponibilité d’une version identique est limitée ou que l’utilisation d’une autre version nécessiterait des modifications mécaniques ou électriques.

L’étendue de la réparation possible dépend toutefois du type de dommage. Les composants mécaniques usés, les problèmes de connexion, certains défauts électroniques ainsi que certains problèmes liés à la contamination ou à la corrosion peuvent permettre une réparation ou une remise en état. La situation est différente en cas de dommage grave et irréversible des principaux éléments de mesure.

La décision ne doit pas être fondée uniquement sur le prix de la pièce. Dans une usine de production, le délai de livraison, la nécessité de configurer un nouveau composant, la disponibilité de la version précise et le coût de l’arrêt de la machine sont également importants.

Une réparation rapide de l’encodeur présente la plus grande valeur lorsqu’elle est précédée d’un diagnostic correct. Le simple remplacement du premier élément suspecté peut prolonger l’immobilisation si la cause réelle se situe ailleurs.

Comment choisir un remplacement pour le HEIDENHAIN ROD 426 ?

Si la réparation n’est pas possible ou n’est pas économiquement justifiée, la solution suivante consiste à acheter un encodeur approprié ou un modèle de remplacement. Il ne faut pas le choisir uniquement en fonction de son apparence et des dimensions du boîtier.

Pour le ROD426E.011-250, il faut notamment tenir compte de la résolution de 250 imp./tour, du standard de signal TTL, de la tension d’alimentation, de la présence d’un repère de référence, du type de connecteur, du mode de montage, des dimensions de l’arbre, des paramètres de l’accouplement ainsi que de la compatibilité avec l’entrée encodeur de l’entraînement utilisé.

Un encodeur mal choisi peut être mécaniquement compatible avec la machine tout en générant un signal que le contrôleur n’est pas en mesure d’exploiter correctement.

Dans les machines plus anciennes, il est donc utile de comparer trois possibilités : réparer l’encodeur d’origine, acheter un modèle identique ou choisir un remplacement techniquement compatible. Si la solution actuelle n’est plus disponible, il est également possible d’envisager une modernisation du système de retour d’information, mais celle-ci nécessite de vérifier toute la chaîne de mesure et de commande.

Pourquoi ne faut-il pas retarder le diagnostic de l’encodeur ?

Une erreur de position apparaissant périodiquement est souvent ignorée jusqu’à l’arrêt complet de la machine. Pourtant, en cas d’usure mécanique, de corrosion ou de problèmes de connexion, l’état de l’appareil peut progressivement se détériorer.

Du point de vue de la maintenance, il est préférable d’intervenir dès l’apparition des premiers symptômes récurrents : vibrations inhabituelles, bruit, erreurs de position sporadiques, problèmes apparaissant après l’échauffement de l’appareil ou perturbations se produisant à une vitesse déterminée.

Un diagnostic précoce facilite également la planification d’un arrêt. Au lieu d’attendre un arrêt d’urgence de la ligne, il est possible de planifier le démontage, l’envoi de l’appareil au service, la réparation, la remise en état ou la préparation d’une pièce de rechange.

Une panne d’encodeur ne signifie pas nécessairement plusieurs jours d’arrêt. Si vous observez les premiers symptômes d’un problème, il est préférable de faire effectuer un diagnostic avant que l’appareil ne cesse complètement de transmettre un signal correct.

Que préparer avant d’envoyer l’encodeur au service ?

Plus le service reçoit d’informations avec l’appareil, plus il est facile de reproduire les conditions dans lesquelles le défaut apparaît. Il est conseillé de préparer la référence exacte figurant sur la plaque signalétique, des photos de l’encodeur et du connecteur, le modèle de la machine ou de l’entraînement ainsi qu’une description des symptômes.

Il est particulièrement utile d’indiquer si le problème se produit en permanence ou de manière intermittente, à quelle vitesse il apparaît, s’il dépend de la température et s’il survient uniquement pendant le fonctionnement du variateur de fréquence.

Si des messages d’erreur provenant de l’entraînement, de l’automate PLC ou du panneau HMI sont disponibles, il est également conseillé de les transmettre avec la demande. Ces données permettent de relier le comportement de l’encodeur à la réaction de l’ensemble du système de commande.

Vous avez besoin d’un diagnostic ou d’une réparation du HEIDENHAIN ROD426E.011-250 ? Envoyez la référence de l’appareil, une description du défaut et des informations sur la machine. Sur cette base, il est possible de commencer le diagnostic, d’évaluer la possibilité d’une réparation ou d’une remise en état et, si nécessaire, de choisir une solution de remplacement appropriée. –> Demander une réparation
