Réparation du Lenze EVD4906-E : quelles peuvent être les causes d’une panne?

Une panne du Lenze EVD4906-E peut être causée non seulement par une défaillance du variateur lui-même, mais aussi par une surchauffe, une surcharge du moteur CC, une alimentation incorrecte, une coupure dans le circuit d’induit ou d’excitation, des problèmes de retour d’information ainsi que des perturbations dans l’installation. Une réparation efficace du variateur Lenze EVD4906-E doit donc commencer par l’identification de la cause réelle du problème. L’historique des défauts du variateur, les mesures de tension, le contrôle des circuits du moteur ainsi que la vérification de la génératrice tachymétrique, du résolveur ou de l’encodeur sont particulièrement utiles.

Pour les appareils de la série Lenze 4900, un seul message TRIP ne signifie pas toujours une défaillance de l’électronique du variateur. Du point de vue de l’opérateur, le même effet – arrêt de la machine ou impossibilité de démarrer le variateur – peut avoir plusieurs causes différentes. Pour le service de maintenance, cela implique d’effectuer un diagnostic plus approfondi avant de décider de réparer ou de remplacer l’appareil.

Appelez-nous : +48 717 500 983

Quelles peuvent être les causes d’une panne du variateur Lenze EVD4906-E ?

Qu’est-ce que le Lenze EVD4906-E et pourquoi ses paramètres sont-ils importants lors du diagnostic ?

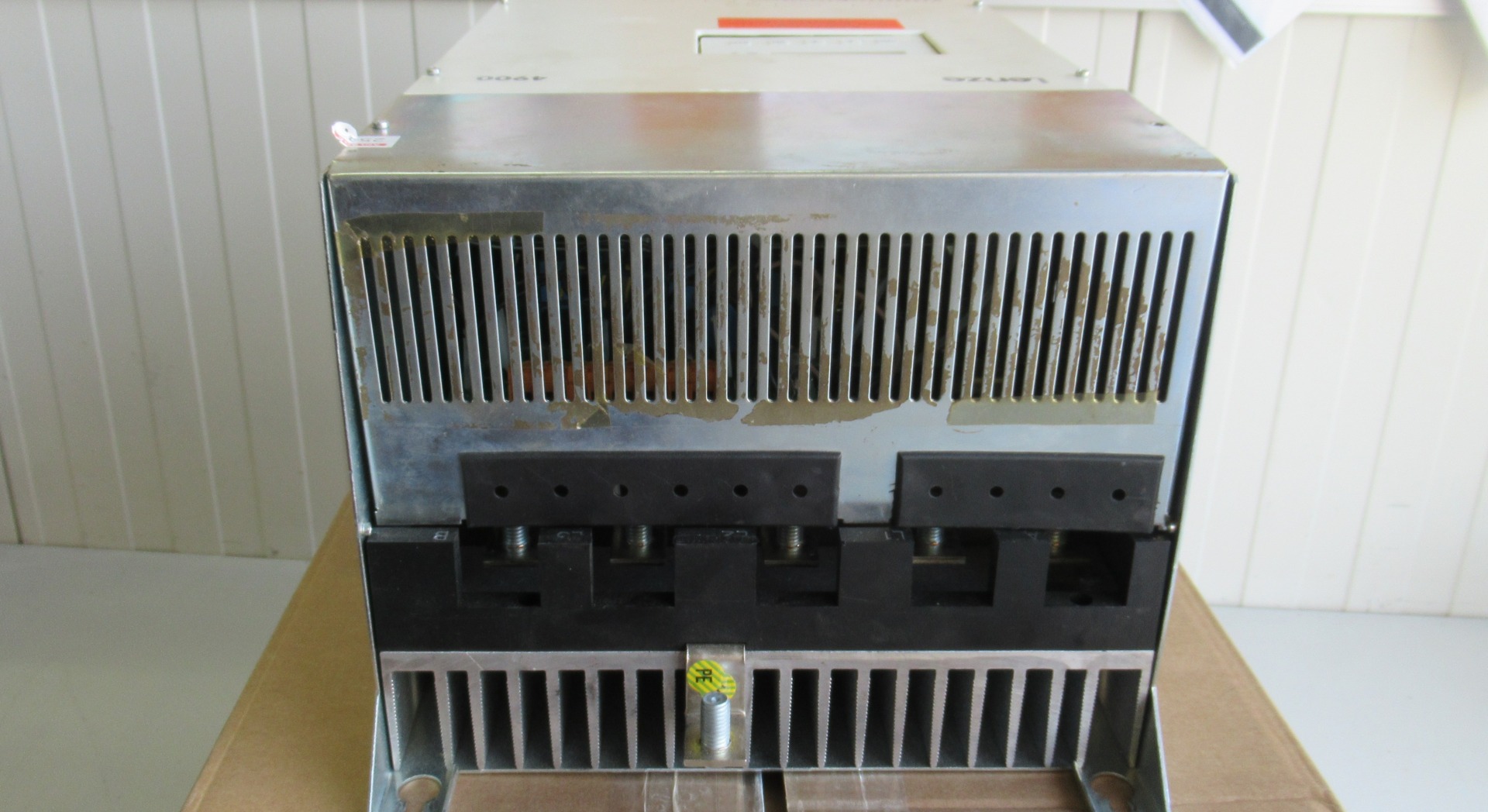

Le Lenze EVD4906-E est un variateur de vitesse quatre quadrants de la série Lenze 4900, conçu pour commander des moteurs à courant continu à excitation séparée. La version EVD4906-E fonctionne avec une alimentation de 3 × 340–460 V AC à une fréquence de 50–60 Hz. Sa puissance de sortie est d’environ 84 kW, le courant nominal d’induit est de 200 A et le courant maximal de courte durée de 240 A.

Ces paramètres ont une importance directe lors du diagnostic. Si la charge de l’application, la nature du cycle de fonctionnement ou les paramètres du moteur entraînent un fonctionnement prolongé en dehors de la plage prévue pour le variateur, des surcharges et des arrêts de protection peuvent se produire.

Avant de conclure que le Lenze EVD4906-E est défectueux, il est donc recommandé de comparer les conditions réelles de fonctionnement aux paramètres du variateur utilisé

La surchauffe peut-elle provoquer une panne du Lenze EVD4906-E ?

Oui. Un refroidissement insuffisant fait partie des points à vérifier en cas d’arrêts répétés du Lenze 4900. Pour les appareils 4902–4907, il est prévu environ 100 mm d’espace libre au-dessus et en dessous du variateur afin de permettre une circulation d’air correcte. Pour le modèle 4906, la température ambiante admissible sans déclassement de puissance est de 45°C maximum.

La poussière, les fibres, les graisses et autres contaminants peuvent progressivement limiter le flux d’air à travers l’appareil. Le problème peut également être aggravé par une position de montage incorrecte ou par une température élevée à l’intérieur de l’armoire électrique. Dans de telles conditions, le variateur peut signaler OH – surchauffe du dissipateur thermique. Si l’alarme apparaît après une certaine durée de fonctionnement ou lorsque la machine est davantage sollicitée, le diagnostic doit porter à la fois sur l’état du variateur et sur ses conditions réelles de refroidissement.

Que signifient les erreurs OC5, OC6 et dEr ?

Les surcharges électriques et mécaniques constituent un groupe important de problèmes. Sur le Lenze EVD4906-E, elles peuvent concerner aussi bien le variateur que le moteur entraîné.

• OC5 indique une surcharge du variateur. Elle peut notamment apparaître lors d’accélérations fréquentes ou très intenses avec surintensité, ainsi qu’en cas de charge permanente dépassant environ 1,05 fois le courant nominal d’induit.
• OC6 correspond à une surcharge thermique du moteur, par exemple en raison d’un courant continu trop élevé ou de cycles d’accélération fréquents.
• dEr peut être lié à un couple élevé à l’arrêt ou à un blocage mécanique du moteur.

Avec ce type d’alarmes, le simple remplacement ou la réparation de l’électronique ne résoudra pas le problème si la cause initiale est une mécanique de machine surchargée ou un cycle de fonctionnement inadapté. Le diagnostic doit donc porter non seulement sur le variateur, mais aussi sur la charge de l’axe et le comportement du moteur pendant les différentes phases du cycle.

Si le Lenze EVD4906-E passe régulièrement en TRIP au démarrage, au freinage ou lors d’un changement de charge, il est utile d’indiquer au service technique à quel moment précis du cycle l’erreur apparaît. Cela facilite considérablement la mise en relation de l’alarme avec les conditions réelles de fonctionnement de l’appareil.

Une alimentation incorrecte peut-elle arrêter le Lenze 4900 ?

Oui. Avant de suspecter une défaillance de l’électronique, il convient de vérifier la stabilité et la qualité de l’alimentation. Le Lenze EVD4906-E dispose de fonctions de diagnostic couvrant notamment la perte de phase, la sous-tension, la surtension ainsi qu’une fréquence réseau incorrecte.

• LU1 – perte de phase,
• LU – sous-tension,
• OUE – surtension,
• LF/OF – fréquence réseau incorrecte.

Pour un EVD4906-E standard, une erreur de sous-tension peut apparaître lorsque la tension descend en dessous de 340 V, tandis que l’alarme OUE peut se déclencher au-dessus de 460 V. La plage de fréquence surveillée est comprise entre 47 et 63 Hz.

Si le variateur s’arrête de manière irrégulière, il est donc utile de vérifier si l’alarme s’accompagne d’une perte de phase momentanée, d’une chute de tension ou d’une autre anomalie côté installation. Un TRIP récurrent ne prouve pas nécessairement que l’EVD4906-E lui-même est défectueux.

Que signifient les erreurs ACI et FCI dans le circuit moteur ?

Dans le diagnostic des entraînements CC, deux circuits distincts sont particulièrement importants : le circuit d’induit et le circuit d’excitation. Une défaillance de l’un d’eux peut empêcher une commande correcte du moteur, même si le variateur lui-même fonctionne correctement.

ACI indique un problème lié à une interruption du circuit d’induit. Une cause possible peut être notamment un fusible défectueux dans le circuit d’induit ou une coupure dans le câblage.

FCI concerne une interruption du circuit d’excitation. En présence de cette alarme, il convient notamment de prendre en compte les fusibles F1/F2 ainsi que la continuité du circuit d’excitation lui-même.

En pratique, cela signifie que lors de la réparation d’un Lenze EVD4906-E, le variateur ne doit pas être analysé indépendamment du moteur. Le contrôle des connexions de puissance, du câblage et des dispositifs de protection peut permettre d’identifier la cause de la panne sans conclure trop rapidement à une défaillance de l’étage de puissance.

Une génératrice tachymétrique, un résolveur ou un encodeur peuvent-ils provoquer un TRIP ?

Oui. Les éléments responsables du retour d’information constituent une autre source possible de problèmes. La série Lenze 4900 peut notamment fonctionner avec une génératrice tachymétrique CC, un résolveur et un encodeur incrémental.

Une défaillance du capteur ou de son câble peut perturber la régulation de vitesse et entraîner l’arrêt du variateur.

• Sd1 peut indiquer un problème au niveau du câble de la génératrice tachymétrique,
• Sd2 – un problème au niveau du câble du résolveur,
• Sd3 – un problème lié à l’encodeur raccordé à X5,
• Sd4 – un problème lié à l’encodeur raccordé à X9.

Dans le cas des entrées encodeur, l’alarme peut également être provoquée par un raccordement incorrect de la broche d’entrée correspondante.

Pour cette raison, une perte de régulation de vitesse, un fonctionnement instable du moteur ou un TRIP ne signifient pas nécessairement que la partie puissance du variateur est endommagée.

Avant de commencer la réparation, il est donc recommandé de déterminer le type de retour d’information utilisé dans la machine concernée et de vérifier si le signal arrivant au variateur est correct.

Comment les perturbations et la mise à la terre influencent-elles le fonctionnement du variateur ?

Des problèmes peuvent également apparaître dans les circuits de commande. L’erreur CCr peut être liée à de fortes perturbations dans les câbles de commande ou à des problèmes résultant de boucles de masse et de la mise à la terre.

Dans un environnement industriel, le variateur fonctionne à proximité de câbles de puissance, de contacteurs, de moteurs et d’autres appareils générant des perturbations. Lors du diagnostic, il est donc utile d’évaluer non seulement le module lui-même, mais aussi les câbles de commande, le PE, le blindage ainsi que le cheminement des câbles.

Cette approche limite le risque qu’un appareil soit réparé mais que le problème réapparaisse après son remontage dans la machine en raison d’une cause liée à l’installation qui n’a pas été éliminée.

Comment diagnostiquer et réparer un Lenze EVD4906-E ?

Par quoi commencer le diagnostic d’un Lenze EVD4906-E défectueux ?

Le diagnostic doit commencer par les informations permettant de réduire la zone de recherche de la panne. Pour le Lenze 4900, l’historique des défauts, les conditions d’alimentation, les circuits moteur, le retour d’information et le refroidissement sont particulièrement importants.

Vérification de l’historique des défauts

Le Lenze EVD4906-E enregistre jusqu’à huit événements consécutifs. Les informations sont notamment disponibles via les paramètres C065-C067 ainsi que les codes LECOM correspondants.

L’historique est particulièrement utile en cas de pannes intermittentes. Le message actuel indique uniquement l’état à un instant donné, tandis qu’une séquence de plusieurs événements antérieurs peut montrer ce qui s’est produit avant l’arrêt effectif du variateur.

Mesures de l’alimentation

Il convient ensuite de vérifier la tension entre phases, la présence de toutes les phases ainsi que la stabilité de l’alimentation. Lors du diagnostic, les résultats doivent être comparés à la plage correspondant à l’EVD4906-E, soit 3 × 340-460 V AC.

Si les codes LU1, LU, OUE, LF ou OF apparaissent dans l’historique, la mesure des conditions du réseau peut être aussi importante que le contrôle du variateur lui-même.

Contrôle de l’induit et de l’excitation

En présence des alarmes ACI et FCI, il convient de vérifier les circuits moteur correspondants. Les câbles, les fusibles et la continuité des connexions doivent être contrôlés. Cela permet de distinguer un problème d’installation ou de moteur d’une véritable défaillance du variateur.

Vérification du retour d’information

Si le variateur signale Sd1, Sd2, Sd3 ou Sd4, ou si des problèmes de régulation de vitesse apparaissent, le diagnostic doit inclure le capteur de retour utilisé et son câblage.

Selon la configuration, il peut s’agir d’une génératrice tachymétrique, d’un résolveur ou d’un encodeur. Il est important de vérifier non seulement le fonctionnement de l’élément de mesure lui-même, mais également la continuité des câbles et le raccordement correct des entrées du variateur.

Évaluation du refroidissement et des conditions de fonctionnement

En présence d’une erreur OH, il convient de vérifier l’état des canaux de ventilation, le niveau d’encrassement ainsi que les conditions à l’intérieur de l’armoire électrique. La documentation recommande de contrôler périodiquement que les ouvertures de ventilation restent dégagées, en particulier dans les environnements présentant un niveau élevé de poussière ou d’autres contaminants.

Dans le cadre du diagnostic électronique, le fabricant prévoit également le contrôle des tensions de la carte de commande 4902MP, notamment du rail +15 V ainsi que des tensions de référence +10 V et −10 V. Ces mesures doivent être réalisées dans le cadre d’un diagnostic de service correctement mené.

Pourquoi le code d’erreur seul ne suffit-il pas pour établir un diagnostic ?

Un code d’alarme indique la zone dans laquelle le variateur a détecté une anomalie, mais il ne désigne pas toujours un composant défectueux précis. Par exemple, une alarme liée au circuit de retour d’information peut être provoquée aussi bien par un capteur défectueux que par un câble coupé ou un raccordement incorrect.

De même, une surchauffe peut résulter des conditions présentes dans l’armoire, tandis qu’une surcharge peut être due à un problème mécanique de la machine entraînée. Une réparation efficace d’un Lenze 4900 doit donc être précédée de l’analyse de plusieurs sources d’information :

• historique des alarmes,
• conditions d’apparition de la panne,
• mesures de l’alimentation,
• contrôle du circuit d’induit et du circuit d’excitation,
• vérification du retour d’information,
• évaluation de l’installation et du refroidissement.

Cette approche réduit le risque de remplacer un appareil en bon état et permet de mieux déterminer si la source du problème se trouve dans le variateur, le moteur ou l’installation de la machine.

Où faire réparer un variateur Lenze EVD4906-E ?

En cas d’arrêt de la machine, il est recommandé de choisir un service technique qui prend en compte non seulement l’électronique de l’appareil lors du diagnostic, mais aussi les spécificités des entraînements CC ainsi que les interactions entre le variateur, le moteur et le système de retour d’information.

Si une réparation du Lenze EVD4906-E est nécessaire, il est utile de transmettre avec l’appareil les informations concernant les codes d’erreur, le moment d’apparition de la panne, le moteur utilisé ainsi que le type de retour d’information. Ces données peuvent considérablement faciliter le diagnostic.

RGB Elektronika assure le diagnostic et la réparation d’équipements d’automatisation et d’électronique industrielle. Si le Lenze EVD4906-E arrête la machine, signale des erreurs récurrentes ou fonctionne de manière instable, l’appareil peut être envoyé en diagnostic afin de déterminer la cause réelle du problème et les possibilités de réparation.

Comment réduire le risque d’une nouvelle panne du Lenze 4900 ?

L’élimination des conséquences d’une panne doit aller de pair avec l’identification de sa cause. Dans le cas de l’EVD4906-E, il est particulièrement important de contrôler les conditions de refroidissement, l’état de l’installation et la charge du variateur.

• Vérifiez régulièrement que les ouvertures de ventilation restent dégagées.
• Ne réduisez pas l’espace nécessaire à la circulation de l’air.
• Surveillez la température dans l’armoire électrique.
• Réagissez aux erreurs OC5 et OC6 récurrentes au lieu de simplement réinitialiser l’alarme.
• En cas d’erreurs d’alimentation, vérifiez l’installation avant de remplacer le variateur.
• Contrôlez les câbles de l’induit, de l’excitation et du retour d’information.
• Notez les codes et l’ordre des événements apparaissant avant l’arrêt de la machine.

Dans un environnement de production, un diagnostic correct a également une importance économique. Une identification erronée de la cause peut prolonger l’arrêt, générer des coûts inutiles et provoquer un nouvel arrêt après le remontage de l’appareil.

Si vous avez besoin d’un diagnostic ou d’une réparation du Lenze EVD4906-E, contactez RGB Elektronika et transmettez la référence de l’appareil ainsi que les informations concernant les alarmes rencontrées. Plus les informations relatives aux conditions d’apparition de la panne sont nombreuses, plus il est facile de réduire la zone de diagnostic. –> Demander une réparation
