Reconditionnement B&R 8LSA43.R0045D000-0. Service du servomoteur de la série 8LS

Le reconditionnement du B&R 8LSA43.R0045D000-0 permet de rétablir le bon fonctionnement du servomoteur sans devoir automatiquement remplacer l’ensemble de l’entraînement par une unité neuve. En cas de panne, il est toutefois essentiel d’en déterminer d’abord la cause réelle. Un service professionnel doit donc commencer par le diagnostic de la partie mécanique, du bobinage, de l’isolation et du système de retour d’information, avant de déterminer quels composants doivent être réparés ou remplacés.

Cela est particulièrement important dans les sites de production où le moteur B&R 8LS assure le mouvement de l’un des axes essentiels de la machine. Le bruit des roulements, l’augmentation des vibrations, la surchauffe, les problèmes de positionnement ou les erreurs de retour d’information peuvent progressivement détériorer le fonctionnement de l’équipement, mais aussi entraîner un arrêt soudain de la production. Dans de telles situations, un reconditionnement professionnel du servomoteur B&R Automation peut contribuer à réduire la durée et le coût de l’arrêt.

Appelez-nous : +48 717 500 983

B&R Automation 8LS – conception, applications et symptômes de panne du servomoteur

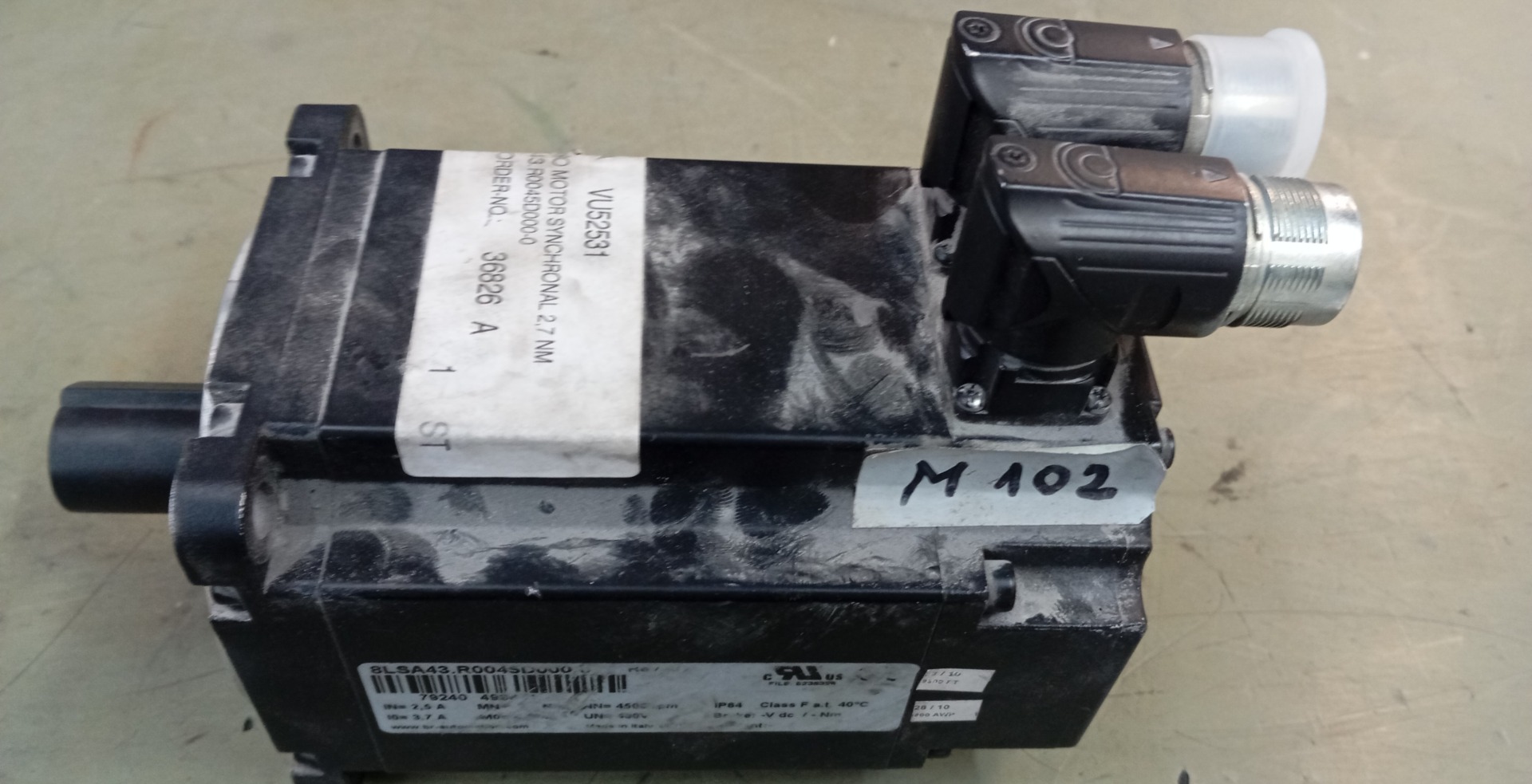

B&R 8LSA43.R0045D000-0 – que faut-il savoir sur ce servomoteur ?

Les servomoteurs B&R de la série 8LS sont des unités synchrones destinées aux applications exigeant une dynamique élevée, une grande précision de positionnement et une excellente répétabilité des mouvements. La gamme comprend de nombreuses tailles et variantes de construction, ce qui permet de l’utiliser aussi bien sur de petits axes auxiliaires que sur des entraînements de machines plus exigeants.

Le modèle reconditionné B&R 8LSA43.R0045D000-0 appartient à la taille de construction 4. La famille 8LSA4 se caractérise par une bride de montage de 100 × 100 mm, tandis que les paramètres de couple dépendent de la version spécifique du bobinage et de l’exécution du moteur.

La désignation 8LSA indique une version utilisant un refroidissement naturel. Le moteur ne nécessite pas de ventilateur supplémentaire, car la chaleur est dissipée par le boîtier métallique et la bride de montage reliée à la structure de la machine. Les conditions de montage et la possibilité d’évacuer efficacement la chaleur ont donc une influence importante sur la durée de vie de l’entraînement.

Caractéristique	Importance en exploitation
Série	B&R Automation 8LS
Version	8LSA – refroidissement naturel
Taille de construction	4
Bride	100 × 100 mm
Classe d’isolation de la série	F
Environnement de fonctionnement typique	Axes dynamiques de machines et systèmes de positionnement

Où les servomoteurs B&R Automation 8LS sont-ils utilisés ?

Les servomoteurs de la famille 8LS sont utilisés dans de nombreux types de machines industrielles. On les retrouve notamment dans les machines d’emballage, d’impression et textiles, les robots, les manipulateurs, les machines-outils ainsi que dans d’autres systèmes exigeant un contrôle précis de la vitesse et de la position.

Pour le service de maintenance, cela signifie que la panne d’un seul servomoteur peut arrêter non pas un composant isolé, mais toute une séquence technologique. Le moteur peut être responsable du positionnement du produit, du déplacement d’une tête, de l’alimentation du matériau, du changement de format ou de la synchronisation des axes successifs.

Dans une telle situation, le coût de la réparation elle-même n’est qu’un des éléments à prendre en compte. Le coût de l’arrêt de la machine, la disponibilité d’un second moteur et le temps nécessaire à la remise en service de l’axe sont tout aussi importants.

EnDat, resolver et retour d’information dans les servomoteurs B&R 8LS

L’un des domaines essentiels lors du service des B&R Automation 8LS est le système de retour d’information. Selon la version, les moteurs de cette famille peuvent fonctionner avec des resolvers ou différents types de codeurs.

Dans les variantes équipées d’EnDat, la plaque signalétique électronique constitue une fonction importante. Les informations mécaniques et électriques du moteur peuvent être enregistrées dans la mémoire du codeur. Une fois l’unité raccordée à un variateur servo approprié, le système peut reconnaître le moteur et utiliser ses paramètres pour configurer la commande.

Cela facilite également les opérations de maintenance, car les données nécessaires à la coopération entre le variateur et le moteur sont liées à son système de mesure. Cela ne signifie toutefois pas que toutes les variantes 8LS utilisent le même système de retour d’information. Avant toute réparation, il convient donc d’identifier précisément la désignation complète de l’unité ainsi que le système de mesure utilisé.

Lors du diagnostic, il ne faut pas se limiter uniquement à la partie puissance du moteur. Un signal incorrect du resolver ou du codeur peut provoquer des symptômes très similaires à ceux d’un problème du variateur servo lui-même : fonctionnement instable de l’axe, problèmes de positionnement, arrêts de mouvement ou apparition d’erreurs de commande.

Quels symptômes peuvent indiquer une panne du B&R 8LSA ?

Une défaillance du servomoteur n’entraîne pas toujours l’arrêt immédiat de l’axe. Les premiers symptômes apparaissent souvent plus tôt et peuvent être remarqués par l’opérateur ou le service de maintenance.

Bruit, vibrations et jeu mécanique

Un bruit inhabituel pendant la rotation, des vibrations perceptibles, une dégradation de la fluidité du mouvement ou un jeu au niveau de l’arbre peuvent indiquer l’usure de composants mécaniques. Les roulements ainsi que l’état du montage de l’arbre et du rotor font alors partie des éléments à contrôler.

La poursuite du fonctionnement avec des roulements endommagés peut provoquer d’autres dommages. Il est donc déconseillé d’attendre le blocage complet du moteur.

Si le B&R 8LSA devient plus bruyant, vibre ou présente un jeu au niveau de l’arbre, il est conseillé d’effectuer un diagnostic avant de redémarrer la machine. Un contrôle précoce du moteur peut limiter l’étendue des réparations ultérieures.

Surchauffe du moteur et problèmes thermiques

Les moteurs 8LSA sont refroidis naturellement. La température du boîtier, la méthode de montage et la possibilité d’évacuer la chaleur par la bride ont donc une influence sur les conditions de fonctionnement. La plage standard de température ambiante de la série est comprise entre -15°C et +40°C. En cas de fonctionnement à une température supérieure, il convient de réduire la charge admissible.

Un échauffement excessif ne résulte pas uniquement des conditions ambiantes. Il peut également être causé par une surcharge de l’axe, une augmentation des résistances mécaniques de la machine, une détérioration de l’état des roulements, des problèmes électriques ou un fonctionnement incorrect du système de commande.

Erreurs de positionnement et de retour d’information

Un autre groupe de symptômes concerne les problèmes de maintien de la position ou de la vitesse de consigne. L’axe peut fonctionner de manière irrégulière, s’arrêter, réagir de façon incorrecte lors de l’accélération ou générer des alarmes liées au retour d’information.

Dans ce cas, le diagnostic du B&R 8LSA doit porter à la fois sur le moteur et sur le resolver ou le codeur, les câbles de signal, les connecteurs ainsi que le variateur servo associé. Le remplacement du moteur sans identification de la source du problème peut ne pas résoudre la panne si sa cause se situe en dehors de l’unité elle-même.

Quelles sont les causes les plus fréquentes de défaillance d’un servomoteur ?

Il n’existe pas une seule panne caractéristique commune à tous les servomoteurs B&R 8LS. Dans la pratique du service, plusieurs groupes de causes possibles doivent être vérifiés :

• usure naturelle des roulements après de nombreuses années de fonctionnement,
• surcharges mécaniques et chocs survenant dans l’axe de la machine,
• fonctionnement prolongé à température élevée,
• problèmes d’évacuation de la chaleur par le boîtier et la bride,
• contaminants ou humidité pénétrant à proximité de l’arbre et des connecteurs,
• endommagement du bobinage ou de l’isolation,
• problèmes liés au resolver, au codeur ou aux connexions du système de retour d’information,
• endommagement des câbles d’alimentation et de signal,
• anomalies mécaniques de l’axe entraîné.

C’est pourquoi une réparation professionnelle d’un servomoteur B&R Automation doit être basée sur des mesures et non sur le remplacement successif de composants par essais et erreurs.

Reconditionnement B&R 8LSA43.R0045D000-0 – diagnostic, réparation et remise en service

Comment se déroule le diagnostic du B&R 8LSA avant la réparation ?

Tout reconditionnement du B&R 8LSA43.R0045D000-0 doit commencer par une évaluation de l’état de l’équipement. L’étendue des contrôles dépend des symptômes signalés par le client ainsi que de l’état du moteur lors de son arrivée au service.

Le diagnostic peut comprendre une inspection visuelle du boîtier, de l’arbre, de la bride et des connecteurs, un contrôle de l’état des roulements, des mesures électriques du bobinage et de l’isolation, la vérification du système de retour d’information ainsi que l’évaluation des composants mécaniques.

Les informations fournies par l’utilisateur sont également très importantes. Il est utile d’indiquer au service dans quelles conditions la panne est apparue, si elle était intermittente ou permanente, quels symptômes ont été constatés par l’opérateur et si le variateur servo a signalé des erreurs.

Votre B&R 8LSA43.R0045D000-0 est défectueux ? Transmettez pour le diagnostic la désignation complète du moteur ainsi qu’une description du comportement de la machine. Cela permet de mettre plus rapidement en relation les résultats des mesures avec les symptômes réellement observés en production.

Que peut comprendre le reconditionnement d’un servomoteur B&R Automation ?

L’étendue des travaux ne doit être déterminée qu’après le diagnostic. Le reconditionnement ne doit pas signifier le remplacement automatique de tous les composants, mais le rétablissement des paramètres nécessaires au fonctionnement sûr et stable de l’équipement.

Roulements, arbre et composants mécaniques

En cas d’usure des pièces mécaniques, le service peut nécessiter le remplacement des roulements ainsi que le contrôle de l’état de l’arbre, des surfaces de portée et des éléments rotatifs. Le maintien d’une géométrie correcte et l’élimination d’un jeu excessif sont particulièrement importants.

Après les travaux mécaniques, le moteur doit être à nouveau contrôlé, car le fonctionnement correct d’un servomoteur à grande vitesse exige une précision nettement supérieure à celle d’un moteur asynchrone classique.

Bobinage et isolation du moteur

Si le diagnostic indique un problème électrique, il est nécessaire d’évaluer le bobinage ainsi que l’état de l’isolation. Le simple fait que le moteur tourne encore ne signifie pas que sa partie électrique se trouve dans un état correct.

Des anomalies peuvent entraîner une augmentation de la température, un fonctionnement irrégulier, une consommation de courant accrue, des problèmes sous charge ou d’autres pannes du système d’entraînement.

Resolver, codeur et calibration du retour d’information

Le système de retour d’information est l’un des composants les plus importants d’un servomoteur. Selon la version du B&R 8LS, un resolver ou un codeur peut être utilisé. Après des réparations ayant une incidence sur le système de mesure, celui-ci doit être correctement contrôlé et, si l’étendue des travaux effectués l’exige, réglé et calibré de manière appropriée.

La calibration des servomoteurs B&R 8LSA ne doit pas être considérée comme une simple formalité distincte. Un réglage incorrect du retour d’information peut empêcher la régulation correcte du moteur, même lorsque ses parties mécanique et électrique sont pleinement opérationnelles.

Si le problème concerne des erreurs de position, une perte de synchronisation ou un mouvement instable de l’axe, il est préférable de commencer par le diagnostic avant d’acheter un autre moteur. La cause peut se trouver dans le système de retour d’information, un câble, un connecteur ou le variateur servo associé.

Réparer le B&R 8LSA ou acheter un second servomoteur ?

Toutes les pannes ne doivent pas être traitées de la même manière. Dans de nombreux cas, la réparation du B&R 8LSA est justifiée, notamment lorsque le moteur est mécaniquement complet et que la disponibilité d’une unité de remplacement identique est limitée.

Le reconditionnement permet également de conserver un modèle qui a déjà fait ses preuves dans une machine donnée, sans modifier sa conception mécanique ou électrique.

L’achat d’un second moteur peut en revanche être envisagé lorsque les dommages sont très importants, que la durée d’arrêt ne permet pas d’attendre la réparation ou qu’une unité compatible est disponible et peut être installée rapidement. Dans les applications critiques, il peut également être judicieux de conserver un servomoteur de rechange en stock.

Dans les systèmes plus anciens, il est utile d’envisager simultanément trois scénarios : la réparation de l’équipement existant, l’achat d’une unité de rechange fonctionnelle et la modernisation de l’axe si le maintien de la solution actuelle devient de plus en plus difficile.

Si le moteur endommagé ne doit plus être utilisé, il est également possible de recourir au rachat de servomoteurs et de composants d’automatisation industrielle. Cela permet de récupérer une partie de la valeur de l’équipement plutôt que de le conserver en stock comme composant inutilisé.

Que faut-il vérifier avant de remettre le moteur en service après le reconditionnement ?

Après le reconditionnement, il ne faut pas se concentrer uniquement sur le servomoteur lui-même. Si la cause initiale de la panne se trouvait du côté de la machine, le remontage d’une unité en bon état peut entraîner une nouvelle défaillance.

Avant la mise en service, il est conseillé de vérifier l’état de la mécanique de l’axe, de l’accouplement, du réducteur, des câbles d’alimentation et de signal, des connecteurs ainsi que du variateur servo. Il convient également de s’assurer que le moteur peut correctement évacuer la chaleur par la surface du boîtier et la bride.

Dans les variantes utilisant l’identification électronique via EnDat, certains paramètres du moteur peuvent être automatiquement transmis au variateur associé. Il reste toutefois nécessaire de vérifier le fonctionnement de l’ensemble de l’axe et, si nécessaire, d’ajuster correctement la régulation de vitesse et de position.

Comment réduire l’arrêt de la machine après une panne du servomoteur B&R ?

Pour la maintenance, l’élément le plus coûteux d’une panne n’est souvent pas le servomoteur lui-même, mais la durée pendant laquelle la machine ne produit pas. C’est pourquoi, lors de l’envoi d’un équipement au service de servomoteurs B&R Automation 8LS, il est conseillé de transmettre immédiatement la référence complète, une description de la panne ainsi que des informations sur l’application.

Si l’équipement peut être démonté en toute sécurité, une solution rapide consiste à envoyer le moteur pour diagnostic. Celui-ci permet de déterminer si un reconditionnement est possible, quelle sera l’étendue des travaux nécessaires et s’il est plus avantageux de réparer, d’acheter une seconde unité ou de moderniser le système.

Dans le cas d’axes de production critiques, il est également utile d’analyser les pièces de rechange disponibles en stock. Si le même modèle est utilisé sur plusieurs machines, la préparation à l’avance d’un servomoteur de rechange fonctionnel peut réduire considérablement le risque d’un arrêt prolongé lors de la prochaine panne.

Vous avez besoin d’un diagnostic, d’une réparation ou d’un reconditionnement du B&R 8LSA43.R0045D000-0 ? Transmettez la référence de l’équipement et une description des symptômes. Sur la base du diagnostic, il est possible de déterminer l’étendue potentielle de la réparation et de décider si le reconditionnement, le remplacement ou la recherche d’une unité de substitution est la solution la plus avantageuse. –> Demander une réparation
