Réparation de l’Indramat TRK6-4U0389/60-GO. Service sur site de la fraiseuse universelle MAHO MH500 C.

La réparation du variateur Indramat TRK6-4U dans la fraiseuse universelle MAHO MH500 C nécessite un diagnostic de l’ensemble du système de broche, et pas uniquement le remplacement d’une carte ou d’un module individuel. Le TRK6-4U est un variateur à thyristors pour moteur à courant continu. Par conséquent, si la broche ne démarre pas, si le signal de disponibilité BB disparaît, si des problèmes de phases ou d’excitation apparaissent ou si la vitesse est instable, il faut contrôler aussi bien le convertisseur lui-même que le moteur DC, la génératrice tachymétrique, l’alimentation et les signaux provenant de la commande de la machine. Dans ce type de situation, un service sur site de la MAHO MH500 C peut constituer une bonne première étape, car il permet d’observer le variateur dans le système réel de la machine et de réduire le risque de démonter des composants encore fonctionnels.

Sur les machines-outils anciennes, un arrêt de production n’est pas toujours causé par un seul module clairement défectueux. Le variateur de broche fonctionne avec le moteur, le système de retour, le circuit d’excitation, la commande NC, les protections et l’installation électrique. Seul le contrôle de ces éléments comme un système complet permet de déterminer s’il faut réparer l’électronique, reconditionner un composant, éliminer un problème dans la machine ou envisager une solution de remplacement.

Appelez-nous : +48 717 500 983

Réparation du variateur Indramat TRK6-4U – symptômes de panne et diagnostic de la MAHO MH500 C

Comment fonctionne le variateur de broche Indramat TRK6-4U ?

L’Indramat TRK 6-4U appartient à une ancienne génération de variateurs principaux pour machines-outils. Il ne s’agit pas d’un variateur de fréquence réglant la vitesse du moteur en modifiant la fréquence. C’est un convertisseur continu à six impulsions commandé par thyristors, fonctionnant avec un moteur DC à excitation séparée qui entraîne la broche de la machine.

Le variateur est alimenté par une tension secteur triphasée de 3 × 380 V. Le système utilise deux ponts à thyristors entièrement commandés montés en antiparallèle, ce qui permet de réguler la tension d’induit et d’inverser le sens du flux d’énergie sans commander simultanément les deux directions.

Une tension continue régulée est générée en sortie pour alimenter l’induit du moteur. La vitesse n’est donc pas régulée par la fréquence, mais principalement par la modification de l’angle d’amorçage des thyristors et, par conséquent, de la valeur moyenne de la tension d’induit.

Au-dessus de la vitesse de base, un affaiblissement du champ d’excitation peut également être utilisé. Le système réduit alors le champ moteur de manière appropriée tout en maintenant la tension d’induit dans la plage requise, ce qui permet d’atteindre des vitesses de broche plus élevées.

Du point de vue du service, cela signifie qu’un fonctionnement incorrect de la broche ne résulte pas nécessairement d’une panne de l’étage de puissance. Le circuit d’excitation, le retour de la génératrice tachymétrique, les régulateurs de vitesse et de courant, le circuit d’amorçage des thyristors ainsi que les signaux d’autorisation sont également importants.

Quels sont les symptômes d’une panne de l’Indramat TRK6-4U ?

Les symptômes de panne de l’Indramat TRK6-4U peuvent être similaires malgré des causes totalement différentes. C’est pourquoi remplacer le variateur uniquement parce que la broche ne démarre pas est risqué.

Les symptômes nécessitant un diagnostic comprennent notamment :

• absence de démarrage de la broche malgré une commande de la CNC,
• absence du signal de disponibilité du variateur,
• disparition du signal BB pendant le fonctionnement,
• signalisation d’une erreur ou LED de diagnostic allumée,
• problème sur l’une des phases d’alimentation ou de synchronisation avec le réseau,
• excitation incorrecte du moteur,
• vitesse de broche instable,
• accélération ou freinage incorrects,
• impossibilité d’atteindre la vitesse de consigne,
• arrêt du variateur après échauffement,
• problèmes apparaissant sous forte charge de broche,
• réaction incorrecte lors du changement de sens de rotation.

En cas d’arrêt de la fraiseuse MAHO, il est conseillé, avant tout démontage, de noter précisément les symptômes, l’état des LED, le message de la commande NC ainsi que le moment où le problème apparaît. Savoir si le variateur n’est pas prêt dès la mise sous tension de la machine ou s’il perd sa disponibilité uniquement pendant l’accélération ou l’usinage peut réduire considérablement le temps de diagnostic.

La broche de la MAHO MH500 C ne démarre pas ou le variateur n’émet pas le signal BB

L’un des signaux les plus importants du TRK6-4U est le signal de disponibilité BB. Il est transmis à la commande principale de la machine par l’intermédiaire d’un contact de relais libre de potentiel.

La disponibilité ne dépend toutefois pas d’un seul élément. Le variateur surveille plusieurs conditions essentielles, notamment la vitesse, le courant d’excitation, les phases secteur, la température du dissipateur thermique et les tensions de commande. Si l’un des paramètres requis sort de la plage admissible, la perte du signal BB peut résulter de l’activation d’une protection et non d’une défaillance initiale du relais lui-même.

Par conséquent, lorsqu’un problème de type la broche de la MAHO MH500 C ne démarre pas apparaît, le diagnostic doit avant tout déterminer pourquoi le variateur ne permet pas d’établir ou de maintenir le signal de disponibilité.

Votre MAHO MH500 C présente un problème de disponibilité du variateur ? Au lieu de commencer par remplacer des modules au hasard, il est préférable de contrôler toute la chaîne des conditions responsables du signal BB. Un diagnostic directement sur la machine peut rapidement montrer si le problème se situe dans le TRK6-4U, son alimentation, le moteur ou le système de commande.

Erreur PUE sur le TRK6-4U – par où commencer le diagnostic ?

Sur les variateurs TRK6-4U en service, différentes désignations de LED de diagnostic peuvent être rencontrées, notamment PUE. Cependant, l’allumage d’une LED donnée ne doit pas conduire automatiquement au remplacement d’une carte ou de l’ensemble du variateur sans vérifier au préalable sa version et la documentation correspondant à cette exécution précise.

Si l’utilisateur signale une erreur PUE du TRK6-4U, le service doit simultanément contrôler l’état de l’alimentation, la présence de toutes les phases, les circuits de synchronisation, les tensions auxiliaires, l’excitation et le signal de disponibilité. Il est également important de déterminer si la signalisation apparaît immédiatement après la mise sous tension ou seulement au moment d’une tentative de démarrage de la broche.

Avec une électronique ancienne, il est erroné d’interpréter un seul voyant indépendamment de l’ensemble du circuit de diagnostic. Les informations provenant du variateur doivent être comparées aux mesures et au comportement de la machine.

Perte de phase sur l’Indramat TRK6-4U

Une perte de phase sur l’Indramat TRK6-4U est particulièrement importante, car le système à thyristors nécessite une alimentation triphasée correcte et une synchronisation appropriée. Le problème peut provenir de l’installation en amont du variateur, d’une protection, d’un contacteur, d’une connexion, d’une inductance ou d’un circuit interne.

Le diagnostic ne doit donc pas se limiter à mesurer la tension à l’entrée d’un appareil non chargé. Il est important de vérifier les conditions d’alimentation aux points appropriés du système ainsi que le comportement de chaque phase pendant une tentative de démarrage.

Si le problème se situe en dehors du variateur, l’installation d’un autre TRK6-4U peut ne pas éliminer la panne et, dans certaines situations, exposer le nouvel appareil à des dommages.

Vitesse instable et problèmes de génératrice tachymétrique

La génératrice tachymétrique constitue un élément important du retour d’information du système de régulation de vitesse. Dans le TRK6-4U, le signal de vitesse réelle est comparé à la valeur de consigne. Le système contrôle également la relation entre la tension d’induit et le signal tachymétrique.

Les problèmes dans la chaîne de retour peuvent notamment provoquer une régulation instable, une réaction incorrecte de la broche à la consigne ou une perte de disponibilité. La protection joue ici un rôle critique, car une information erronée sur la vitesse pourrait entraîner un emballement dangereux du moteur.

Lors du diagnostic, il est donc conseillé de contrôler non seulement la génératrice tachymétrique elle-même, mais également son câblage, sa polarité, la continuité du circuit et le circuit d’entrée du variateur.

Comment diagnostiquer un variateur DC Indramat TRK6-4U ?

Le diagnostic du variateur Indramat TRK6-4U doit être réalisé de manière systématique. En pratique, contrôler uniquement les thyristors ne suffit pas, car l’appareil se compose de plusieurs circuits de régulation, d’amorçage, de protection et d’alimentation fonctionnant ensemble.

Alimentation, phases et tensions auxiliaires

La première étape consiste à contrôler l’alimentation de l’appareil, les conditions du réseau et les tensions utilisées par l’électronique. Le variateur surveille les tensions de commande ; une valeur incorrecte peut donc bloquer la disponibilité même lorsque l’étage de puissance principal n’est pas endommagé.

Les fusibles, connexions, contacteurs, l’inductance de commutation et l’état des circuits alimentant le convertisseur doivent également être contrôlés.

Excitation du moteur DC et carte FD3

Le moteur de broche est une machine à excitation séparée. Le fonctionnement correct du circuit de champ a donc une influence directe sur le fonctionnement du variateur. Un pont à thyristors séparé alimente le circuit d’excitation, tandis que la carte FD3 participe à la régulation de la tension d’excitation.

La FD3 assure également des fonctions importantes liées au contrôle de la vitesse, aux rampes d’accélération et de freinage ainsi qu’au traitement des signaux essentiels au fonctionnement du variateur. En cas de suspicion de problème de vitesse ou d’excitation, l’étage de puissance ne doit donc pas être diagnostiqué indépendamment de cette partie de l’électronique.

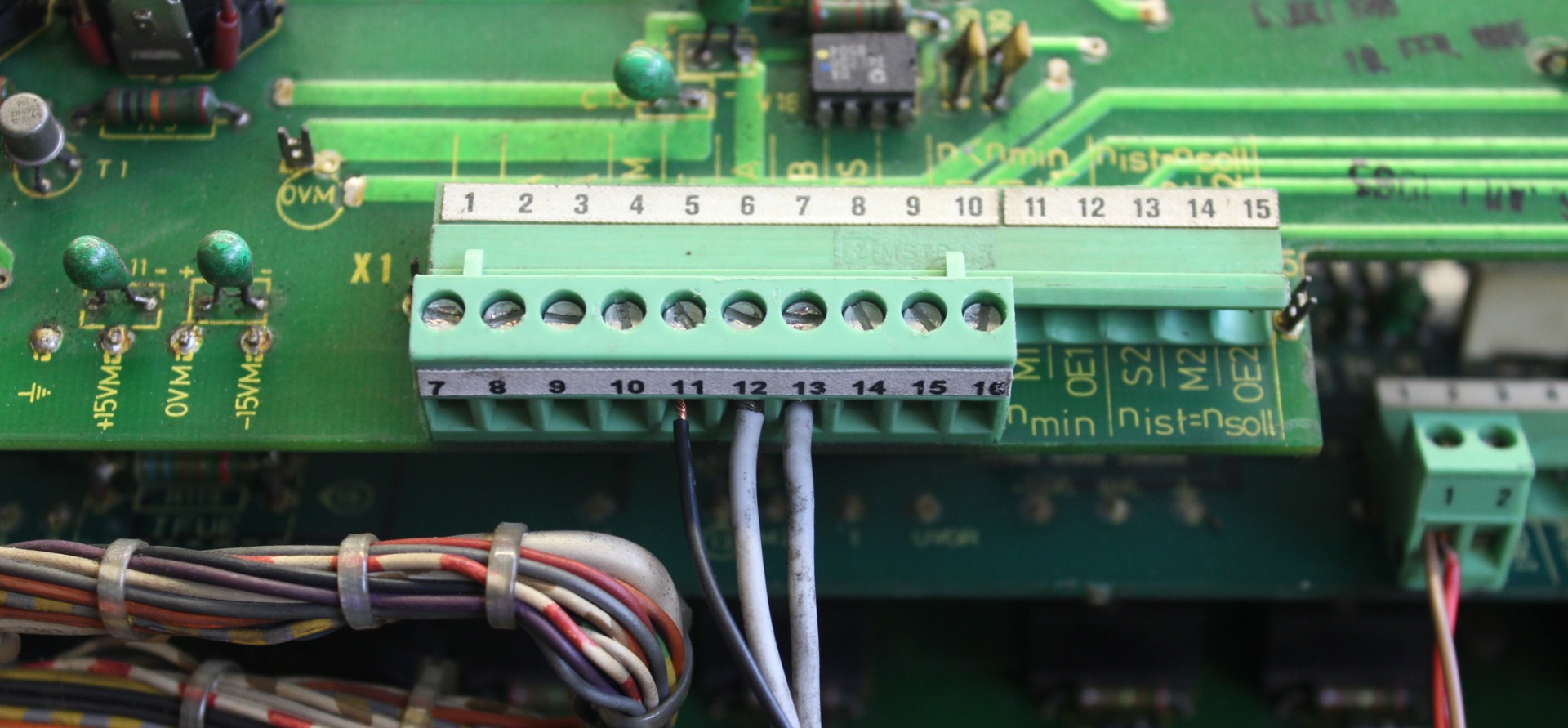

RE6, TSS10, NS1 et AP8 – diagnostic de la chaîne de régulation

La carte RE6, associée au module de programmation TSS10, réalise une structure de régulation en cascade. Le régulateur de vitesse principal compare la valeur de consigne à l’information provenant de la génératrice tachymétrique. Sur cette base, une consigne est générée pour le régulateur secondaire du courant d’induit.

Le signal traité est ensuite transmis au circuit chargé de déterminer le moment d’amorçage des thyristors.

NS1 contient notamment des éléments du circuit d’amorçage, des générateurs synchronisés et l’alimentation centrale de l’électronique. AP8 comprend notamment le transformateur d’amorçage, des éléments de synchronisation et des étages liés à la génération des signaux appropriés pour la partie puissance.

Une panne dans l’une de ces zones peut se manifester par une commande incorrecte de l’étage à thyristors, même lorsque les composants de puissance eux-mêmes ne présentent pas de court-circuit évident.

Si le variateur ne démarre pas la broche mais que l’on ne sait pas quelle carte est défectueuse, il n’est pas recommandé de remplacer les modules par essais successifs. Le diagnostic des signaux entre les différents étages permet de localiser la panne de manière beaucoup plus précise.

Thyristors et limitations de courant

Le TRK6-4U possède des mécanismes avancés de limitation du courant. Le courant maximal peut notamment dépendre de la vitesse, de la durée de charge et d’un signal externe de limitation.

La limitation dynamique permet d’obtenir un courant plus élevé pendant une courte période lors de l’accélération, après quoi sa valeur est réduite afin de protéger le variateur et le moteur. De plus, à mesure que la vitesse augmente, le courant maximal admissible peut être limité en raison des conditions de commutation du moteur.

La machine dispose également d’une limitation de courant commandée de l’extérieur et liée au module TSS10. Elle peut être utilisée lors d’opérations nécessitant un couple réduit, par exemple pendant certaines phases du mécanisme de changement d’outil.

Ainsi, une broche manquant de puissance n’indique pas toujours une défaillance de l’étage de puissance. La cause peut également être un fonctionnement incorrect du circuit de limitation du courant ou un signal de commande erroné.

Pourquoi le module TSS10 est-il important lors de la réparation du TRK6-4U ?

Lors de la réparation de variateurs anciens, la compatibilité de l’appareil avec le moteur concerné est particulièrement importante. Sur le TRK6-4U, des paramètres essentiels sont enregistrés dans le module de programmation TSS10.

Le module peut contenir des informations concernant :

• le type de convertisseur,
• le moteur utilisé,
• l’inductance de commutation,
• la mise à l’échelle du signal de vitesse,
• le courant continu maximal,
• le courant de pointe maximal.

Dans le système analysé, les valeurs de 31 A en courant continu et de 42 A en courant de pointe sont des paramètres attribués à une configuration précise du moteur et du variateur. Elles ne doivent pas être considérées comme des valeurs catalogue universelles pour tous les appareils de la famille TRK6-4U.

Cela a une importance pratique lors de l’achat d’un variateur d’occasion. Deux appareils extérieurement similaires ne sont pas nécessairement configurés de manière identique. Avant d’installer une pièce de remplacement, il faut vérifier les références complètes ainsi que la configuration du module de programmation.

Service sur site MAHO MH500 C – réparation, reconditionnement ou modernisation ?

Quand faut-il faire appel à un service sur site pour l’Indramat TRK6-4U ?

Le service sur site pour l’Indramat TRK6-4U est particulièrement pertinent lorsqu’il n’est pas possible de déterminer clairement si l’arrêt de la machine est provoqué par le variateur, le moteur, la génératrice tachymétrique, l’alimentation ou la commande.

Un diagnostic effectué directement sur la fraiseuse permet de contrôler des interactions impossibles à reproduire en examinant uniquement un module démonté. Le technicien peut observer les signaux d’autorisation, l’état de disponibilité, les tensions, la réaction du variateur à une consigne de vitesse et le comportement du système lors d’une tentative de démarrage.

Le service mobile est particulièrement recommandé lorsque :

• la broche cesse soudainement de fonctionner,
• le variateur n’émet pas le signal BB,
• des problèmes de phases ou d’excitation apparaissent,
• la panne apparaît uniquement à un moment précis du cycle de la machine,
• on ne sait pas quel composant doit être envoyé en réparation,
• le remplacement successif des composants n’a pas donné de résultat,
• l’arrêt de la machine génère des coûts de production élevés.

Si votre MAHO MH500 C est à l’arrêt et que vous ne savez pas quel élément est responsable de la panne, contactez le service avant de démonter d’autres composants. Un diagnostic correctement réalisé sur place peut réduire le délai entre la panne et la reprise de la production.

Réparer le TRK6-4U ou acheter un variateur d’occasion ?

Compte tenu de l’âge de l’appareil, il est naturel de se demander si la réparation du variateur DC Indramat TRK6-4U reste pertinente. Dans de nombreux cas, oui, notamment lorsque la machine est mécaniquement en bon état, possède une configuration connue et continue d’effectuer les opérations de production nécessaires.

La réparation de l’appareil d’origine présente l’avantage de conserver le système de commande existant, le moteur et le mode d’intégration à la machine. Elle n’impose pas non plus automatiquement de modifications de la logique de commande ni de reconstruction de l’installation électrique.

L’achat d’un TRK6-4U d’occasion peut réduire le temps nécessaire pour remettre la machine en service, mais comporte d’autres risques. Un historique d’utilisation inconnu, le vieillissement des composants et des différences au niveau du module de programmation peuvent faire que l’appareil ne soit pas réellement un remplacement plug-and-play.

Avant l’achat, il est donc recommandé de comparer les références complètes du variateur, du TSS10 et les paramètres du moteur. Si l’exemplaire défectueux est disponible, il est souvent préférable d’évaluer d’abord la possibilité de le reconditionner.

Quand envisager la modernisation du variateur de broche MAHO ?

Une modernisation peut devenir pertinente lorsque l’étendue des dommages est très importante, que l’appareil a déjà été réparé à plusieurs reprises, que des pièces essentielles ne sont plus disponibles ou que l’entreprise souhaite réduire sa dépendance à une électronique ancienne.

Il ne s’agit toutefois pas d’un simple remplacement de l’ancien variateur par un nouveau variateur de fréquence. Le TRK6-4U d’origine fonctionne avec un moteur DC, une génératrice tachymétrique, les signaux de commande de la machine et une logique de protection spécifique. Un retrofit nécessite donc l’analyse de l’ensemble du système.

Lors de la prise de décision, il est recommandé de comparer :

• le coût de réparation du variateur actuel,
• la disponibilité des pièces de rechange,
• l’état du moteur de broche,
• la durée d’utilisation restante prévue de la machine,
• le coût et la durée de la modernisation,
• le risque d’arrêt pendant la mise en service de la nouvelle solution.

Pour une entreprise de production, l’appareil le moins cher n’entraîne pas toujours le coût global le plus faible. Pour une machine critique, il faut également tenir compte de la production perdue et du temps nécessaire à la mise en service d’une solution de remplacement.

Que préparer avant le diagnostic d’une MAHO MH500 C ?

Avant de contacter le service, il est recommandé de rassembler des informations aussi précises que possible. Cela facilite la préparation du technicien et l’évaluation des instruments et pièces susceptibles d’être nécessaires lors de l’intervention.

Les éléments utiles sont notamment :

• une photo de l’ensemble du variateur TRK6-4U,
• une photo de la plaque signalétique,
• une photo du module TSS10 et des références qui y figurent,
• des photos ou une vidéo montrant l’état des LED de diagnostic,
• le modèle exact de la fraiseuse MAHO,
• une description du moment où la panne est apparue,
• les messages affichés par la commande NC,
• l’information indiquant si la panne est permanente ou intermittente,
• le schéma électrique de la machine, s’il est disponible,
• les informations concernant les réparations ou interventions précédentes.

Il ne faut pas effectuer soi-même de mesures dans les circuits de puissance sans disposer des qualifications appropriées. Le TRK6-4U fonctionne sous des tensions dangereuses pour la vie, et le moteur DC ainsi que la broche peuvent présenter des risques mécaniques supplémentaires.

Comment réduire le risque d’un nouvel arrêt de la machine ?

Après élimination de la panne, il est utile d’analyser non seulement le composant défectueux, mais également ses conditions de fonctionnement. Dans une ancienne armoire électrique, la durée de vie de l’électronique est influencée par la température, la ventilation, les salissures, les connexions desserrées et l’état de l’installation d’alimentation.

Le TRK6-4U est un appareil présentant un indice de protection IP00 et destiné à être installé dans une armoire. L’état du refroidissement et les conditions thermiques ont donc une influence directe sur sa fiabilité.

Dans le cas d’une machine critique, il est également possible d’envisager de conserver un variateur de rechange ou certains composants, de reconditionner un appareil de réserve ou de préparer un plan de modernisation future. Si l’entreprise possède des composants d’automatisation inutilisés, il peut également être possible de les faire évaluer ou racheter plutôt que de continuer à les stocker.

Nous réparons et diagnostiquons les variateurs ainsi que l’électronique industrielle et, lorsque cela est justifié, nous pouvons également aider au reconditionnement, à la sélection d’une pièce de remplacement ou à l’évaluation des possibilités de modernisation. Si votre MAHO MH500 C présente un problème de broche ou si l’Indramat TRK6-4U ne signale pas sa disponibilité, envoyez-nous les références de l’appareil, des photos du module TSS10 et une description des symptômes. Cela permet de commencer le diagnostic à partir de données concrètes plutôt que de remplacer des composants au hasard. –> Demander une réparation
