Réparation Allen-Bradley 2094-BM01: comment reconnaître une panne du Kinetix 6000 ?

La réparation de l’Allen-Bradley 2094-BM01-S doit commencer par déterminer si l’origine du problème se trouve dans le module d’axe Kinetix 6000 lui-même ou dans un élément du système avec lequel il fonctionne. Les trois voyants Drive Status, Bus Status et Comm Status, ainsi que les codes d’erreur à deux chiffres affichés sur l’afficheur à sept segments, fournissent les principales indications. Des erreurs telles que E05, E34, E54 ou E72 peuvent indiquer un problème dans le module, mais d’autres messages peuvent être provoqués par une défaillance du moteur, de l’encodeur, de la communication Sercos, du bus DC commun, du module IAM ou par un montage incorrect sur le power rail.

Dans un système Kinetix 6000 multi-axes, un symptôme isolé ne doit pas être interprété indépendamment des autres composants. Le module 2094-BM01-S partage le bus DC avec les autres axes et fonctionne avec le module IAM. L’absence de disponibilité du variateur peut donc être due aussi bien à une panne de l’électronique de puissance qu’à un problème d’alimentation, de communication, de retour d’information, de configuration ou de connexion des modules sur le power rail.

Appelez-nous : +48 717 500 983

Réparation Allen-Bradley 2094-BM01-S – symptômes de panne et diagnostic du Kinetix 6000

Comment fonctionne l’Allen-Bradley 2094-BM01-S dans le système Kinetix 6000 ?

L’Allen-Bradley 2094-BM01-S est un module d’axe AM, c’est-à-dire un Axis Module, appartenant à la famille des servovariateurs multi-axes Kinetix 6000. Dans les demandes de service, l’appareil est parfois désigné comme un variateur de fréquence ou un Allen Bradley 2094 BM01 Servo Drive, mais sa fonction réelle dans le système consiste à alimenter et commander l’un des axes du servosystème.

La lettre B dans la référence catalogue indique la classe de tension 400/460 V. Le module 2094-BM01-S possède un courant continu de 9 A et une puissance continue nominale de 3,9 kW. La même famille 460 V comprend notamment les modèles 2094-BMP5-S, 2094-BM02-S, 2094-BM03-S et 2094-BM05-S. Les modules diffèrent par leur courant et leur puissance, mais utilisent une architecture commune, un mode de montage similaire et une logique de diagnostic comparable.

Le 2094-BM01-S est un onduleur utilisant un bus DC commun. Il ne fonctionne pas de manière autonome – le système doit comporter un module IAM, c’est-à-dire un Integrated Axis Module. L’IAM assure à la fois la fonction de redresseur alimentant le bus DC commun et celle d’onduleur pour son propre axe. Cela signifie qu’une panne observée sur un module AM peut être liée à un composant situé en amont dans le circuit d’alimentation.

En configuration d’usine, les modules 460 V fonctionnent avec un courant de sortie de crête égal à 150 % du courant continu. Sur les versions 400/460 V portant le suffixe « -S » et en révision Series B ou ultérieure, ce paramètre peut être augmenté. Pour le 2094-BM01-S, comme pour les BMP5-S, BM02-S et BM03-S, la valeur peut être portée à 250 % du courant continu. Cela nécessite une configuration appropriée dans RSLogix 5000 version 16 ou ultérieure ou dans Logix Designer, ainsi qu’un nouveau calcul des paramètres de couple et des limites d’accélération et de décélération.

C’est pourquoi le diagnostic ne doit pas se limiter au contrôle des transistors de puissance. Il faut également prendre en compte l’IAM, le bus DC, l’électronique de mesure du courant, le circuit de retour d’information, la communication Sercos par fibre optique, l’entrée Hardware Enable, la fonction STO, la configuration de l’axe et le bon positionnement de tous les modules sur le power rail.

Quels sont les symptômes d’une panne de l’Allen-Bradley 2094-BM01-S ?

Un même symptôme peut avoir plusieurs causes totalement différentes. Par exemple, l’arrêt d’un axe ne signifie pas nécessairement que le module de puissance est défectueux, et une absence de communication ne prouve pas automatiquement une panne de l’électronique de commande. Pour cette raison, remplacer le 2094-BM01-S « pour essayer » peut ne pas résoudre le problème et, dans le pire des cas, un module de remplacement fonctionnel peut être raccordé à un moteur ou à une installation toujours défectueux.

Les symptômes qui doivent conduire à effectuer un diagnostic complet du Kinetix 6000 comprennent notamment :

• un voyant Drive Status allumé en rouge en permanence et l’arrêt de l’axe sur défaut,
• l’absence de tension sur le bus DC commun malgré des conditions de fonctionnement exigeant sa présence,
• un Bus Status clignotant en vert et l’impossibilité de démarrer l’axe,
• l’absence de communication Sercos ou l’arrêt du processus d’établissement de la communication,
• l’erreur E05 liée à une surintensité ou à la section de puissance/IPM,
• l’erreur E07 signalant une perte du retour d’information moteur,
• les erreurs E09 ou E10 concernant la tension du bus DC,
• l’erreur E34 indiquant un défaut à la terre dans la section convertisseur ou le circuit moteur,
• l’erreur E54 concernant le circuit matériel de mesure du courant,
• l’erreur E72 et la surchauffe de l’onduleur,
• l’erreur E73 liée à la communication CAN via le power rail,
• les erreurs E74, E77 ou E81 indiquant un problème de charge, de compatibilité des modules ou de configuration du bus DC commun.

Avant de démonter le module, il est recommandé de noter le code d’erreur, l’état des trois voyants, les informations visibles dans l’automate et le moment auquel la panne apparaît – par exemple lors de la mise sous tension, de l’activation de l’axe, de l’accélération, du freinage ou en charge. Ces données sont souvent aussi importantes que le code d’alarme lui-même.

Que signifient Drive Status, Bus Status et Comm Status ?

Le voyant Drive Status indique l’état du variateur. Lorsqu’il est éteint pendant un fonctionnement normal, cela signifie qu’aucun défaut actif n’est présent. Un voyant rouge fixe indique en revanche que le variateur s’est arrêté à la suite d’une alarme. Dans ce cas, le diagnostic doit commencer par la lecture du code à deux chiffres sur l’afficheur à sept segments.

Bus Status indique l’état du bus DC et la disponibilité de l’axe. Un voyant éteint peut signifier l’absence de tension DC, la présence d’un défaut actif ou une configuration inachevée du follower sur le bus commun. Un clignotement vert signifie que la tension du bus est présente alors que l’axe est désactivé, par exemple en raison de l’absence de 24 V sur l’entrée Hardware Enable ou de l’absence d’une instruction MSO. Un voyant vert fixe correspond à un axe activé et prêt à fonctionner.

Comm Status concerne la communication Sercos. L’absence de voyant peut notamment indiquer une fibre optique endommagée ou mal raccordée, ou encore des connexions Rx et Tx inversées. Un clignotement vert apparaît pendant l’établissement de la communication ou en cas de problème d’adresse de nœud. Un voyant vert fixe indique que la connexion est opérationnelle.

Si le Kinetix 6000 n’atteint pas l’état prêt, il ne faut pas remplacer au hasard le 2094-BM01-S. Il convient plutôt de comparer l’état des trois voyants avec le code d’erreur et les informations disponibles côté contrôleur Logix.

Erreurs E05, E34, E54 et E72 – quand suspecter une défaillance du module ?

E05, c’est-à-dire DriveOvercurrent/Power Fault, fait partie des défauts les plus sérieux liés à la section de puissance. Il peut indiquer un problème avec le module IPM, mais avant de conclure à une panne électronique, il faut également prendre en compte la température ambiante, la ventilation, le moteur et son câblage.

E34 signale un défaut à la terre dans la section convertisseur ou dans le circuit raccordé à la sortie. Distinguer une panne du module d’un problème lié au moteur ou au câble nécessite un diagnostic contrôlé après coupure de l’alimentation et décharge sécurisée du bus DC. Si le défaut persiste après élimination du circuit externe, la probabilité d’une défaillance interne du module augmente.

E54 concerne le circuit matériel de mesure du courant et constitue un indice particulièrement important d’une panne du variateur lui-même. E72 indique quant à lui une surchauffe de l’onduleur, qui peut être causée par un ventilateur défectueux, une température élevée dans l’armoire ou un cycle de fonctionnement entraînant un dépassement prolongé du courant continu admissible.

Erreurs E09, E10, E74, E77 et E81 – quand le problème concerne-t-il le bus DC ou la configuration ?

Dans un système Kinetix 6000, plusieurs modules utilisent le même bus DC. Les défauts de tension ne doivent donc pas être analysés uniquement au niveau d’un seul 2094-BM01-S. E09 indique une sous-tension, tandis que E10 correspond à une surtension du bus DC. Il est alors nécessaire de vérifier le mode d’alimentation de l’ensemble du système ainsi que le fonctionnement de l’IAM.

E74 indique une surintensité du bus DC et peut être liée à un moteur mal dimensionné ou défectueux, à un problème mécanique ou à une capacité insuffisante du module IAM par rapport à la charge réelle du système.

E77 apparaît en cas d’incompatibilité entre les classes de tension, par exemple lorsqu’un module AM 230 V est associé à un IAM 460 V, ou inversement. E81 concerne la configuration du bus DC commun et peut apparaître lorsqu’un IAM configuré comme follower détecte simultanément une alimentation AC. Dans ce type de situation, le remplacement du module d’axe ne supprime pas la cause réelle du problème.

E07 et absence de communication Sercos – le servovariateur est-il en cause ?

Le retour d’information est un élément fondamental de la régulation d’un servovariateur. L’erreur E07 indique une perte du retour d’information moteur, mais elle peut être provoquée par un câble d’encodeur coupé, un court-circuit, une connexion incorrecte ou un problème au niveau du capteur lui-même.

Le diagnostic de Sercos suit la même logique. Un voyant Comm Status éteint ne constitue pas une preuve formelle d’une panne du 2094-BM01-S. Il faut vérifier les connexions par fibre optique, leur continuité, le raccordement correct de Rx/Tx, l’adresse de nœud et l’état de la communication côté contrôleur.

Lors d’une réparation professionnelle du servovariateur Allen-Bradley 2094-BM01-S, l’évaluation de l’électronique du module doit donc être complétée par le contrôle des éléments externes susceptibles de générer la même alarme.

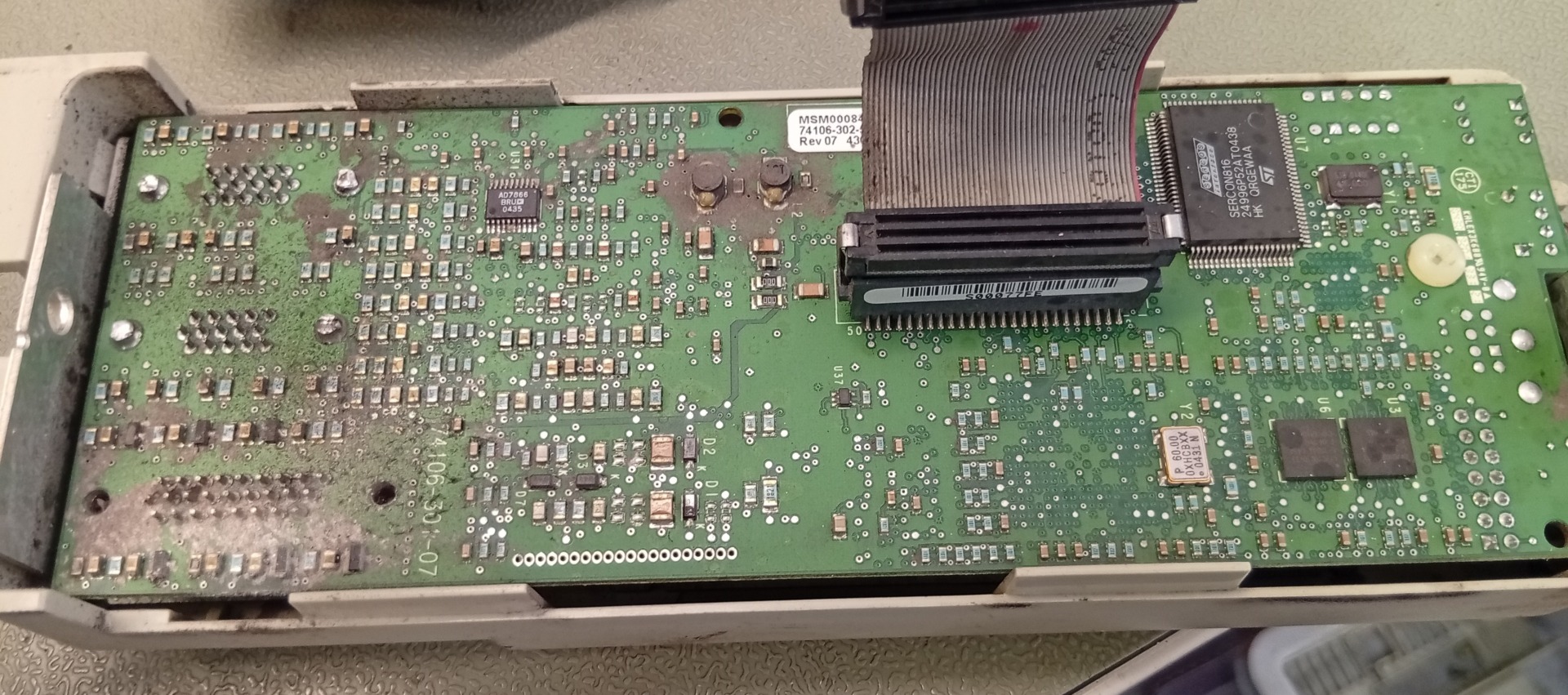

Comment diagnostiquer un Allen-Bradley 2094-BM01-S ?

Un diagnostic efficace du Kinetix 6000 doit être mené de manière systématique. Il faut d’abord vérifier si les conditions de fonctionnement de l’ensemble de l’axe sont correctes, puis contrôler le bus DC, la communication, le retour d’information et les signaux de commande. Ce n’est qu’ensuite qu’il convient de restreindre la recherche de panne à une zone précise de l’électronique du module.

IAM et bus DC commun

Le premier domaine à contrôler est l’alimentation. Le module AM ne possède pas de redresseur secteur indépendant – il utilise le bus DC commun alimenté par l’IAM. Par conséquent, une absence de tension, une surtension ou une sous-tension doit être analysée en tenant compte de l’IAM et des autres axes utilisant le bus.

Il est également important de déterminer si l’IAM fonctionne dans le mode approprié et si la configuration du bus commun correspond au raccordement réel du système. Ce point est particulièrement important pour les erreurs E09, E10 et E81.

Power rail, CAN et montage correct du module

Les modules Kinetix 6000 communiquent également par l’intermédiaire des connecteurs situés sur le power rail. E73, c’est-à-dire une perte de communication CAN via le power rail, peut être provoquée par un mauvais positionnement du module, une coupure ou un court-circuit au niveau d’un connecteur, ou encore par la présence de saletés ou d’un corps étranger.

L’IAM doit être installé dans l’emplacement situé à l’extrême gauche. Les modules AM sont montés de gauche à droite en fonction d’un besoin en puissance décroissant, et le module de dérivation 2094-BSP2 est placé après le dernier AM. Chaque emplacement inutilisé nécessite un module 2094-PRF. L’absence d’un cache n’est pas uniquement un problème d’organisation de l’armoire – elle laisse accessibles des éléments du power rail soumis à une tension dangereuse.

Encodeur, Sercos, Hardware Enable et STO

Le démarrage correct de l’axe nécessite simultanément un retour d’information correct, une communication avec le contrôleur et le respect des conditions matérielles d’autorisation de fonctionnement. En cas d’absence de disponibilité, il faut donc analyser non seulement le module de puissance, mais aussi l’encodeur, les fibres optiques Sercos, la présence de 24 V sur Hardware Enable et le circuit STO.

La révision matérielle joue également un rôle. Sur les Series A/B, les circuits du frein et des entrées Safe Torque-Off utilisent des relais électromécaniques. Un contact usé peut donc provoquer des défauts intermittents. À partir de la Series C, le fabricant utilise des relais statiques dans ces circuits.

Surintensité et configuration du courant de crête

Le 2094-BM01-S possède un courant continu de 9 A, tandis que le courant de crête réglé en usine pour les modules 460 V correspond à 150 % du courant continu. Sur les Series B et les versions ultérieures portant le suffixe « -S », ce niveau peut être porté à 250 %.

La modification ne consiste toutefois pas simplement à activer une option supplémentaire. Après son activation, les valeurs de couple ainsi que les limites d’accélération et de décélération doivent être recalculées dans les propriétés de l’axe. Conserver les anciennes valeurs peut entraîner un fonctionnement avec des limites incorrectes.

En présence de défauts de surintensité, il faut donc vérifier simultanément la configuration, la charge mécanique, le moteur, les câbles et la section de puissance. Un message de surintensité ne suffit pas à conclure que le module IPM est défectueux.

Il est déconseillé de remplacer successivement les modules par essais et erreurs. Il est beaucoup plus efficace de déterminer à quelle étape – alimentation, commande, communication, retour d’information ou conversion de puissance – apparaît la première anomalie.

Pourquoi la révision Series A/B/C est-elle importante lors de la réparation du 2094-BM01-S ?

Lors d’une réparation ou du choix d’un module de remplacement, il faut distinguer la lettre B de la référence catalogue de la désignation Series. La lettre B dans 2094-BM01-S indique la classe de tension 400/460 V, tandis que Series A, B ou C correspond à la révision matérielle de l’appareil.

Parmi les informations à vérifier avant une réparation ou l’achat d’un autre module figurent :

• la référence catalogue complète de l’appareil, y compris le suffixe « -S »,
• la classe de tension du module AM et de l’IAM associé,
• la révision matérielle Series A, Series B ou Series C,
• la configuration du courant de crête de l’axe,
• le type de composants utilisés dans les circuits du frein et du STO,
• les paramètres de l’axe enregistrés dans le projet Logix et la compatibilité du nouveau module avec la configuration de l’ensemble du système d’entraînement.

La Series A reste limitée au niveau de courant de crête d’usine de 150 %. Sur les Series B et ultérieures du 2094-BM01-S, cette valeur peut être portée à 250 %. La Series C introduit quant à elle des relais statiques dans les circuits du frein et du STO, ce qui modifie la liste des causes les plus probables de certains défauts intermittents.

Si l’appareil doit être envoyé en réparation ou si l’achat d’un module de remplacement d’occasion est envisagé, il est recommandé d’envoyer une photo complète de la plaque signalétique. Les désignations abrégées utilisées dans la documentation ou dans une demande de devis peuvent être incomplètes. Des modèles tels que le 2094-BM01-S ne doivent donc pas être sélectionnés uniquement sur la base d’une référence visuellement similaire.

Réparation du Kinetix 6000 avec garantie – maintenance, reconditionnement ou remplacement du 2094-BM01-S ?

Quand est-il utile d’effectuer un diagnostic du Kinetix 6000 directement sur la machine ?

Une intervention sur site est particulièrement pertinente lorsqu’il est impossible de déterminer clairement si le module AM est à l’origine de la panne. Le Kinetix 6000 est un système multi-axes. Le fonctionnement du 2094-BM01-S dépend donc de l’IAM, des autres axes, du bus DC commun, du moteur, de l’encodeur, de l’installation de la machine et du contrôleur.

Un diagnostic sur la machine permet d’observer le variateur dans son environnement réel de fonctionnement. Il est possible de comparer l’état des voyants avec l’état du contrôleur, de vérifier le moment auquel l’alarme apparaît et de déterminer si le problème survient avant l’activation de l’axe, au moment de son activation, pendant le mouvement ou uniquement sous charge.

Une intervention sur site est particulièrement utile lorsque :

• plusieurs axes Kinetix 6000 signalent des défauts liés entre eux,
• le problème concerne le bus DC commun ou le module IAM,
• le défaut apparaît uniquement pendant le fonctionnement en charge,
• le remplacement du module n’a pas supprimé la panne,
• des problèmes intermittents apparaissent au niveau de Sercos, de l’encodeur, du STO ou de Hardware Enable,
• un problème de montage des modules sur le power rail est suspecté,
• le coût d’un arrêt prolongé justifie une identification aussi rapide que possible de la source de la panne.

Si vous n’êtes pas certain que le 2094-BM01-S soit défectueux, contactez le service avant de démonter d’autres composants. Les informations provenant d’un système de diagnostic encore fonctionnel peuvent faciliter considérablement l’identification ultérieure de la cause.

Réparation de l’Allen-Bradley 2094-BM01-S ou achat d’un module de remplacement d’occasion ?

La réparation du module d’origine peut rester une solution rationnelle, notamment lorsque l’ensemble du système Kinetix 6000 fonctionne correctement, que la configuration de la machine ne nécessite aucune modification et que l’origine de la panne peut être localisée et éliminée. Une réparation professionnelle de l’Allen-Bradley 2094-BM01-S permet de conserver l’appareil appartenant à la configuration existante de la machine.

La réparation peut également réduire les risques liés à l’utilisation d’une autre révision matérielle, d’une autre classe de tension ou d’un composant d’occasion dont l’historique d’utilisation est inconnu. Après l’intervention, le module doit être contrôlé en tenant compte de la cause initiale de la panne, et non simplement remis en service après le remplacement d’un seul composant.

Un module de remplacement d’occasion peut quant à lui provenir d’un appareil dont l’historique est inconnu, avoir fonctionné auparavant à température élevée ou être déjà partiellement usé. De plus, une apparence similaire des modules Kinetix 6000 ne signifie pas que leurs paramètres sont compatibles.

Avant l’achat, il faut comparer la désignation complète du module, la classe de tension, le courant nominal, le suffixe « -S », la révision Series et la configuration du système. Si la documentation ou la demande contient des désignations abrégées telles que 2094BM01M/A ou 2094-BM91-S, il est préférable d’envoyer une photo de la plaque signalétique – leur compatibilité avec le 2094-BM01-S ne doit pas être supposée sans vérification.

Quand envisager une modernisation du Kinetix 6000 ?

Une modernisation peut devenir pertinente lorsque les pannes du système se répètent, que la disponibilité des composants diminue et que la machine doit rester en production pendant encore de nombreuses années. La décision ne doit toutefois pas être prise uniquement en fonction de l’âge du 2094-BM01-S.

La migration d’un système Kinetix 6000 ne consiste pas simplement à remplacer un variateur par un modèle plus récent. Il faut analyser les moteurs, le retour d’information, le contrôleur, la communication, les fonctions de sécurité, les paramètres de mouvement, la mécanique des axes et la manière d’intégrer le nouveau système à la machine.

Avant de choisir entre réparation et modernisation, il convient de comparer :

• l’état technique des autres modules Kinetix 6000,
• la disponibilité des pièces et des appareils de rechange,
• la durée d’utilisation restante prévue pour la machine,
• la compatibilité des moteurs et encodeurs existants avec la solution cible,
• l’ampleur des modifications nécessaires au niveau de la commande et de la sécurité,
• le coût total de la modernisation par rapport à la réparation et au coût des futurs arrêts.

Le coût global de la décision est plus important que le prix du module lui-même. Dans une usine de production, il faut également tenir compte du temps de mise en service, du risque de modifications supplémentaires de la machine et du coût de chaque heure d’indisponibilité du poste.

Que préparer avant le diagnostic de l’Allen-Bradley 2094-BM01-S ?

Des informations précises recueillies avant l’envoi de l’appareil ou l’intervention d’un technicien permettent de reproduire plus rapidement les conditions d’apparition de la panne et de réduire le risque d’une mauvaise interprétation d’une alarme isolée.

Il est recommandé de joindre à la demande :

• une photo de la plaque signalétique du 2094-BM01-S,
• une information sur la révision Series,
• une photo ou un enregistrement montrant l’état de Drive Status, Bus Status et Comm Status,
• le code d’erreur exact affiché,
• une information sur le moment auquel l’alarme apparaît,
• la référence du module IAM associé,
• la référence du moteur et de l’encodeur si le problème concerne un axe précis,
• une information indiquant si la panne est apparue soudainement, après un arrêt, après des travaux électriques ou après le remplacement d’un autre module,
• une description des tentatives de réparation ou des échanges de modules déjà effectués,
• une photo de l’ensemble de la configuration Kinetix 6000 sur le rail 2094-PRx.

Le système Kinetix 6000 fonctionne avec des tensions dangereuses. Les mesures dans les circuits de puissance, sur le bus DC et à l’intérieur de l’appareil doivent être effectuées uniquement par des personnes disposant des qualifications appropriées, conformément aux procédures de consignation, de coupure sécurisée et de vérification de l’absence de tension.

Comment réduire le risque d’un nouvel arrêt du système Kinetix 6000 ?

La durée de vie de l’électronique d’entraînement dépend des conditions de fonctionnement de l’ensemble de l’armoire : température, ventilation, encrassement, dégagement des conduits de refroidissement, état des ventilateurs, qualité des connexions et charge des axes. Une température élevée est particulièrement importante pour les équipements fonctionnant en continu pendant de nombreuses années.

Il est également recommandé de contrôler périodiquement le montage des modules sur le rail, l’état des connecteurs, des fibres optiques Sercos ainsi que les conditions de fonctionnement du moteur. Des problèmes situés en dehors du 2094-BM01-S lui-même peuvent provoquer une nouvelle panne même après une réparation correcte du module.

Pour les machines critiques, il peut être utile de préparer un appareil de rechange fonctionnel, de faire reconditionner à l’avance les modules de réserve disponibles et d’élaborer un plan de modernisation en cas de nouvelle réduction de la disponibilité des composants. Les équipements d’automatisation inutilisés peuvent également être proposés pour une estimation ou un rachat.
