Service du pupitre opérateur Siemens 6AV6644-0AC01-2AX1. Symptômes de panne, diagnostic et réparation du SIMATIC MP 377

Le service du pupitre opérateur Siemens 6AV6644-0AC01-2AX1 doit commencer par déterminer si la source du problème est le pupitre SIMATIC MP 377 lui-même, son alimentation, sa configuration, sa communication avec l’automate ou les conditions de fonctionnement dans l’armoire électrique. L’absence d’image, un fonctionnement tactile incorrect, des redémarrages ou une perte de communication avec le PLC ne correspondent pas toujours à la même panne. Un diagnostic efficace nécessite donc de contrôler plusieurs zones de l’appareil ainsi que l’installation dans laquelle il fonctionne.

Sur les machines industrielles, le pupitre HMI est l’une des principales interfaces entre l’opérateur et le processus. Sa panne peut compliquer la modification des paramètres, la lecture des alarmes et des valeurs de process et, dans certaines applications, limiter fortement les possibilités de production. Pour les équipes de maintenance, il est donc important d’identifier rapidement les symptômes et de déterminer si le problème est lié à l’installation, aux réglages ou à l’appareil lui-même.

Appelez-nous : +48 717 500 983

Quels symptômes indiquent une panne du pupitre Siemens SIMATIC MP 377 ?

Un pupitre opérateur SIMATIC MP 377 endommagé ou fonctionnant incorrectement peut présenter des symptômes très variés. En pratique, les problèmes de démarrage, d’affichage, de fonctionnement tactile et de communication avec le PLC sont particulièrement importants.

Symptôme	Zone à contrôler	Que faut-il vérifier ?
Le pupitre ne démarre pas	Alimentation	Tension 24 V DC, bornes, connexions et liaison équipotentielle
Le pupitre redémarre automatiquement	Alimentation, conditions de fonctionnement, CEM	Stabilité de la tension, température, blindage et cheminement des câbles
Absence d’image ou écran très sombre	Affichage et réglages	Luminosité, économiseur d’écran et fonctions liées au rétroéclairage
La réponse tactile est imprécise	Écran tactile	Étalonnage et mode d’utilisation de la surface tactile
Absence de valeurs de process	Communication	PROFINET, RS 422/RS 485, câbles, connecteurs et configuration
Les problèmes apparaissent après l’échauffement de la machine	Conditions thermiques	Ventilation, température et montage du pupitre

Le Siemens MP 377 ne démarre pas ou redémarre automatiquement – que faut-il vérifier ?

L’une des premières étapes du diagnostic doit être le contrôle de l’alimentation. La tension nominale indiquée pour cet appareil est de 24 V DC avec une plage de tension admissible de 19,2–28,8 V DC. Si le pupitre ne réagit pas après la mise sous tension, s’arrête pendant le démarrage ou redémarre automatiquement, la tension doit être mesurée directement sur ses bornes.

Il faut également vérifier l’état du connecteur d’alimentation et de la liaison équipotentielle. Il est important non seulement que la tension soit présente, mais aussi qu’elle reste stable dans les conditions réelles de fonctionnement de la machine.

Une séquence de raccordement est également définie pour l’appareil : d’abord la liaison équipotentielle, puis l’alimentation, l’ordinateur de configuration et le PLC. Des anomalies liées à l’installation peuvent provoquer des symptômes ressemblant à une panne du pupitre HMI lui-même.

Si le SIMATIC MP 377 ne démarre toujours pas correctement après le contrôle de l’installation d’alimentation, l’étape suivante doit être un diagnostic de service plus approfondi de l’appareil.

Absence d’image ou écran très sombre sur le SIMATIC MP 377

L’absence d’une image lisible ne signifie pas toujours que l’écran lui-même est défectueux. La version décrite utilise un écran LCD TFT avec rétroéclairage LED, et la luminosité peut être réglée sur 256 niveaux.

Lors du diagnostic, il est utile de vérifier les réglages de luminosité, la valeur utilisée au démarrage du pupitre, l’économiseur d’écran et la fonction d’extinction automatique du rétroéclairage. Cela permet d’exclure une situation dans laquelle le matériel fonctionne mais la configuration donne l’impression d’une panne d’affichage.

La manière d’utiliser l’écran a également son importance. L’affichage prolongé de la même image peut provoquer un effet temporaire de rémanence. Un réglage correct de l’économiseur d’écran fait donc partie d’une utilisation appropriée du pupitre et ne relève pas uniquement du confort de l’opérateur.

Pourquoi la fonction tactile du Siemens MP 377 ne fonctionne-t-elle pas correctement ?

Si l’opérateur doit toucher l’écran à côté d’un bouton affiché, ne peut pas sélectionner correctement les champs ou constate un décalage net du point de réaction, il faut distinguer un problème d’étalonnage d’une véritable panne de la fonction tactile.

La documentation prévoit une procédure d’étalonnage en 25 points. Si la réponse de l’écran est imprécise, c’est l’un des premiers points à vérifier avant de conclure que le pupitre nécessite une réparation plus importante.

La méthode d’utilisation compte également. Le pupitre doit être utilisé avec un doigt ou avec un doigt portant un gant fin. L’utilisation d’un stylet, d’un ongle ou d’un gant épais peut entraîner une réponse incorrecte de l’écran.

Si un nouvel étalonnage ne rétablit pas un fonctionnement correct, il est recommandé d’envoyer le pupitre Siemens MP 377 au service afin de vérifier l’appareil pour d’autres anomalies.

Le SIMATIC MP 377 ne communique pas avec le PLC

Un autre problème fréquent est la perte de communication entre le pupitre HMI et l’automate. Les symptômes peuvent inclure l’absence de valeurs de process actuelles, des pertes intermittentes de connexion, des données indisponibles ou des problèmes lors du transfert du projet.

Le SIMATIC MP 377 utilise notamment RS 422/RS 485, qui peut être utilisé pour PROFIBUS DP ou MPI, ainsi que deux ports PROFINET et des ports USB. Le diagnostic doit couvrir à la fois les réglages de communication et la couche physique de communication.

Il est utile de vérifier :

• les câbles de communication,
• l’état et la fixation des connecteurs,
• le blindage des câbles,
• la protection des câbles contre les contraintes mécaniques,
• les réglages des interfaces de communication,
• la connexion entre le pupitre et le PLC.

Pour les connexions de données, l’utilisation de câbles blindés est importante. Si la communication disparaît de manière intermittente, le diagnostic ne doit pas se limiter à la configuration logicielle – l’état de l’installation peut être tout aussi important.

Blocage du pupitre et fonctionnement instable après l’échauffement de la machine

If Siemens 6AV6644-0AC01-2AX1 fonctionne initialement correctement mais que les problèmes n’apparaissent qu’après une longue période de fonctionnement ou après une hausse de la température dans l’armoire électrique, il faut prendre en compte les conditions thermiques.

Les ouvertures de ventilation du pupitre ne doivent pas être obstruées. Des distances de montage appropriées sont également prévues pour assurer une ventilation correcte, notamment 50 mm d’espace libre au-dessus et au-dessous de l’appareil.

Il est donc utile de vérifier la température réelle sur le lieu d’installation, la libre circulation de l’air et la position des appareils voisins qui génèrent de la chaleur.

L’humidité a également son importance. Après le transport de l’appareil à basse température ou après un changement brusque des conditions, le pupitre ne doit pas être mis en marche avant la disparition complète de toute condensation éventuelle.

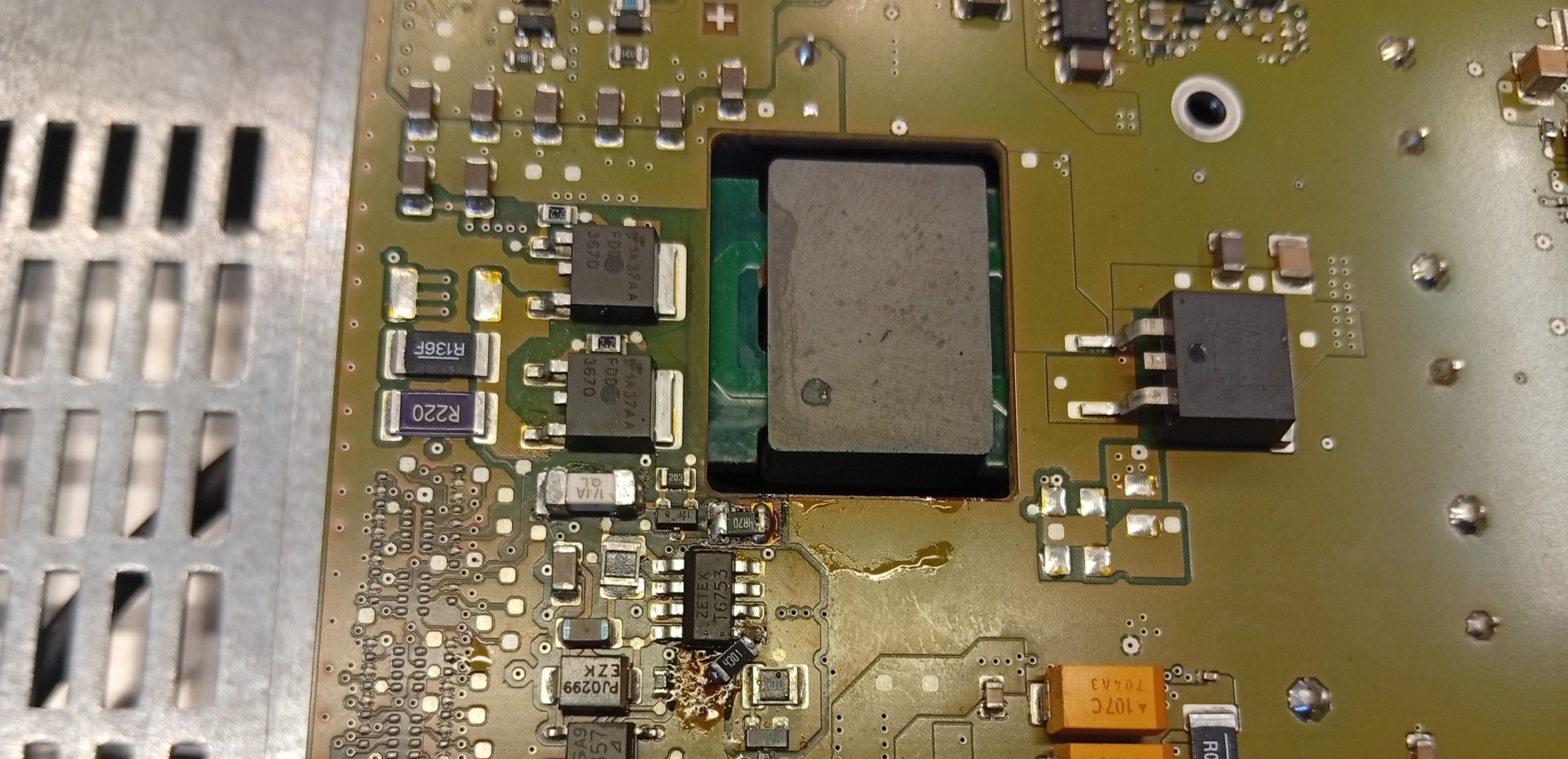

Comment se déroulent le diagnostic et le service du pupitre opérateur Siemens 6AV6644-0AC01-2AX1 ?

Un diagnostic efficace du pupitre Siemens SIMATIC MP 377 ne doit pas reposer sur l’analyse d’un seul symptôme signalé. L’absence d’image peut avoir une autre cause qu’un problème d’affichage lui-même, et la perte de communication ne signifie pas automatiquement que l’interface du pupitre est endommagée. C’est pourquoi le diagnostic doit être mené étape par étape.

Diagnostic de l’alimentation 24 V DC du Siemens MP 377

Le contrôle doit commencer par l’alimentation. Mesurez la tension directement sur les bornes de l’appareil et comparez le résultat à la plage admissible de 19,2–28,8 V DC.

La mesure doit refléter les conditions réelles de fonctionnement de la machine. Le pupitre peut fonctionner correctement lorsque la machine est à l’arrêt, mais devenir instable lors de variations de charge ou lorsque d’autres appareils de l’installation fonctionnent.

Le contrôle doit également couvrir les connexions et la liaison équipotentielle. Cela permet de distinguer un problème d’installation d’un défaut nécessitant un service du SIMATIC MP 377.

Contrôle de l’affichage, du rétroéclairage et de la fonction tactile

L’étape suivante consiste à vérifier le fonctionnement de l’affichage et la commande du pupitre. Si l’écran est très sombre, il faut contrôler la configuration de la luminosité et du rétroéclairage. Si la réponse tactile est incorrecte, commencez par la procédure d’étalonnage.

Cette démarche est particulièrement importante, car deux symptômes qui paraissent similaires du point de vue de l’opérateur peuvent nécessiter des procédures de service totalement différentes. Un diagnostic précis permet de déterminer l’étendue réelle du problème avant de commencer les travaux suivants.

Diagnostic de PROFINET, RS 422/RS 485 et de la communication avec le PLC

En cas d’absence de communication, il faut vérifier à la fois la configuration et le chemin physique de communication. Une attention particulière doit être portée à PROFINET ainsi qu’à l’interface RS 422/RS 485 utilisée notamment pour la communication PROFIBUS DP ou MPI.

Les câbles doivent être correctement blindés et protégés mécaniquement. Des connexions desserrées, un cheminement incorrect des câbles ou des problèmes de blindage peuvent provoquer des erreurs intermittentes beaucoup plus difficiles à diagnostiquer.

Si l’appareil perd régulièrement la communication malgré le contrôle de l’installation et de la configuration, il est recommandé de faire diagnostiquer le pupitre par un service spécialisé en électronique industrielle.

Température, ventilation, CEM et ESD – des sources de problèmes souvent négligées

Des blocages occasionnels, des redémarrages et des problèmes de communication difficiles à reproduire peuvent être liés à l’environnement dans lequel le pupitre fonctionne. Les conditions électromagnétiques ne doivent donc pas être négligées pendant le diagnostic.

Un blindage correct, la liaison équipotentielle, le cheminement des câbles ainsi que la proximité d’appareils pouvant générer des perturbations, tels que des variateurs de fréquence ou des composants de commutation, sont importants.

Les composants électroniques sont également sensibles aux décharges électrostatiques. Les règles de protection ESD doivent donc être respectées pendant les travaux de diagnostic.

Le contrôle de ces facteurs est particulièrement important lorsque la panne n’est pas permanente mais apparaît uniquement à certains moments du cycle de la machine ou après une longue période de fonctionnement.

Réparation du SIMATIC MP 377 ou remplacement du pupitre – quelle solution est la plus pertinente ?

En cas de panne d’un ancien pupitre HMI, une question fréquente consiste à savoir s’il vaut mieux choisir la réparation du SIMATIC MP 377, ou commencer à remplacer l’appareil. Il n’existe pas de réponse unique adaptée à toutes les machines.

La réparation peut être particulièrement intéressante lorsque le pupitre existant fait partie d’une installation en fonctionnement et que son remplacement nécessiterait des travaux supplémentaires liés à l’adaptation de l’appareil, à la configuration ou à la mise en service de la machine.

Avant de choisir un autre pupitre, il faut évaluer sa compatibilité avec le système d’automatisation existant. Pour les services maintenance et achats, les critères essentiels doivent inclure non seulement le coût de l’appareil lui-même, mais aussi le temps nécessaire pour remettre la machine en service et l’étendue des modifications requises au niveau du système.

C’est pourquoi, avant d’acheter un remplacement, il est utile de diagnostiquer d’abord le MP 377 existant. Cela permet de déterminer si le problème justifie réellement le remplacement de l’appareil ou si le pupitre actuel peut être remis en état de fonctionnement.

Où faire réparer un pupitre opérateur Siemens SIMATIC MP 377 ?

Si le contrôle de base de l’installation ne permet pas d’identifier clairement la source du problème, la réparation du pupitre Siemens SIMATIC MP 377 doit être confiée à un service spécialisé dans l’automatisation et l’électronique industrielles.

Pour le diagnostic, il est utile de fournir non seulement la référence Siemens 6AV6644-0AC01-2AX1, mais aussi une description détaillée du comportement du pupitre. Les informations indiquant si le problème apparaît en permanence, après l’échauffement de la machine, pendant la communication avec le PLC ou immédiatement après le démarrage peuvent aider à structurer le diagnostic.

Les informations suivantes sont particulièrement utiles :

• la référence complète du pupitre,
• les symptômes observés par l’opérateur,
• le moment où le problème apparaît,
• les informations sur les redémarrages automatiques,
• les problèmes d’écran ou de fonction tactile,
• les informations sur la perte de communication avec l’automate,
• les conditions dans lesquelles la panne apparaît le plus souvent.

Plus le signalement est détaillé, plus il est facile de distinguer les problèmes de l’installation externe des anomalies de l’appareil lui-même.

Le service du Siemens MP 377 peut réduire le coût d’un arrêt non planifié

Pour le service maintenance, l’enjeu principal n’est généralement pas le pupitre lui-même, mais la durée pendant laquelle sa panne limite le fonctionnement de la machine. Remplacer successivement des composants sans avoir d’abord déterminé la source du problème peut prolonger inutilement le diagnostic.

Pour le MP 377, l’analyse doit principalement couvrir l’alimentation 24 V DC, le processus de démarrage, l’affichage de l’image, la fonction tactile, la communication PROFINET et RS 422/RS 485, les conditions thermiques et les questions de CEM.

Votre pupitre Siemens SIMATIC MP 377 6AV6644-0AC01-2AX1 est défectueux ? Contactez notre service et transmettez une description des symptômes. Nous vous aiderons à déterminer la bonne orientation du diagnostic et l’étendue des actions de réparation à poursuivre. –> Demander une réparation
