Révision du Perske KCS71.20-2D. Symptômes d’une broche endommagée

La révision du Perske KCS71.20-2D doit être précédée d’un diagnostic mécanique et électrique approfondi, en particulier lorsque des symptômes tels qu’un bruit excessif, des vibrations, une hausse de température, des difficultés à atteindre la vitesse demandée, une consommation de courant anormale ou une dégradation de la qualité d’usinage apparaissent. Dans le cas d’un entraînement de précision, le simple fait que le moteur continue à tourner ne signifie pas qu’il fonctionne correctement. L’usure des roulements, l’augmentation du faux-rond ou des problèmes d’enroulement peuvent progressivement affecter aussi bien l’entraînement que le processus de production.

Le Perske KCS71.20-2D est un moteur industriel triphasé destiné aux applications exigeantes dans lesquelles le mouvement de rotation de l’entraînement est directement lié à la précision de fonctionnement de la machine. Les unités de ce type sont notamment utilisées dans les machines-outils, les machines pour le travail du bois ainsi que dans les équipements réalisant des opérations de fraisage, de coupe et de rectification.

C’est précisément pourquoi le diagnostic d’un tel moteur ne doit pas se limiter à déterminer si le rotor tourne. Il est également important de contrôler les vibrations, l’état du système de roulements, la coaxialité des éléments tournants, le faux-rond de l’arbre, la température, la consommation de courant ainsi que la stabilité du fonctionnement aux vitesses requises.

Appelez-nous : +48 717 500 983

Symptômes d’un Perske KCS71.20-2D endommagé – que vérifier avant la révision ?

Quels sont les symptômes d’une broche endommagée dans un moteur Perske ?

Les symptômes d’une broche ou d’un moteur de broche endommagé n’apparaissent pas toujours soudainement. Certaines défaillances se développent progressivement. Le premier signal peut donc ne pas être l’arrêt de la machine, mais une modification de son fonctionnement.

Les principaux signes qui doivent inciter le service maintenance à contrôler plus précisément le Perske KCS71.20-2D sont :

• une augmentation du bruit pendant le fonctionnement,
• des bourdonnements, des claquements ou d’autres bruits qui n’étaient pas présents auparavant,
• une augmentation du niveau de vibrations,
• un échauffement excessif du moteur,
• des difficultés à atteindre la vitesse de rotation requise,
• un fonctionnement instable à des vitesses élevées,
• une consommation de courant anormale ou modifiée,
• une dégradation de la qualité de surface de la pièce usinée,
• des difficultés à maintenir la précision du processus,
• une augmentation du faux-rond de l’arbre ou des éléments associés.

L’apparition de l’un de ces symptômes ne permet pas encore de déterminer l’étendue de la réparation. Elle constitue toutefois une raison de contrôler l’état technique de l’entraînement et d’effectuer des mesures avant qu’une usure limitée n’entraîne la détérioration d’autres éléments.

Symptôme	Zone à contrôler
Bruit pendant le fonctionnement	Roulements, arbre, ajustements et éléments tournants
Vibrations accrues	Système de roulements, coaxialité, état de l’arbre et faux-rond
Augmentation de la température	Roulements, partie électrique, charge et conditions de fonctionnement
Difficultés à atteindre la vitesse	Partie électrique, alimentation et résistances mécaniques
Consommation de courant anormale	Enroulement, isolation et charge mécanique
Dégradation de la qualité d’usinage	Faux-rond, vibrations, roulements et précision du système tournant

Bruit et sons inhabituels pendant le fonctionnement

Si le Perske KCS71.20-2D commence à fonctionner nettement plus bruyamment qu’auparavant, il convient avant tout de vérifier les éléments mécaniques. L’usure des roulements, l’augmentation des jeux ou la détérioration des ajustements peuvent modifier les caractéristiques de fonctionnement avant même que le moteur ne soit complètement immobilisé.

Dans le cas d’un entraînement à grande vitesse, même une augmentation progressive du bruit ne doit pas être ignorée. À des vitesses de plusieurs milliers de tours par minute, de faibles écarts mécaniques peuvent avoir beaucoup plus d’importance que dans un moteur classique entraînant un mécanisme simple.

Vibrations et augmentation du faux-rond du système tournant

L’augmentation des vibrations fait partie des symptômes particulièrement importants d’une broche endommagée. Elles peuvent notamment être causées par des roulements usés, un mauvais ajustement des éléments, l’état des portées de l’arbre ou des problèmes de guidage du rotor.

Dans un entraînement directement lié au processus d’usinage, les conséquences ne se limitent pas au moteur lui-même. Les vibrations peuvent affecter l’outil, la qualité de surface de la pièce usinée ainsi que la durée de vie des éléments associés de la machine.

Augmentation de la température du Perske KCS71.20-2D

Si le moteur commence à atteindre des températures plus élevées alors que les conditions du processus restent inchangées, il convient de vérifier aussi bien sa partie mécanique que sa partie électrique. Une augmentation des résistances dans le système de roulements peut faire monter la température de fonctionnement, tout comme des anomalies de l’enroulement ou une surcharge de l’entraînement.

Il est important de comparer le comportement actuel du moteur à son fonctionnement antérieur. La température seule, sans contexte, ne permet pas de déterminer le type de défaillance, mais une variation nette peut constituer une information diagnostique précieuse.

Difficultés à atteindre ou maintenir la vitesse

Le KCS71.20-2D peut fonctionner à des vitesses de rotation élevées. Les problèmes qui n’apparaissent que dans les plages de vitesse supérieures doivent donc également être pris en compte lors du diagnostic. Le moteur peut démarrer correctement tout en présentant une instabilité lorsque la vitesse augmente.

Dans ce cas, il convient de vérifier non seulement l’alimentation et la partie électrique, mais également de déterminer si l’origine du problème n’est pas liée à une augmentation des vibrations ou des résistances mécaniques avec la vitesse.

Dégradation de la qualité de la surface usinée

Dans le cas d’un entraînement de machine-outil, l’un des premiers signes d’un problème peut ne pas être une alarme de la machine, mais une dégradation de la qualité du processus technologique. Si des problèmes de qualité de surface ou de maintien de la précision apparaissent avec les mêmes outils et paramètres, l’état de la broche et de l’entraînement fait partie des éléments à contrôler.

Cela est particulièrement important pour les services de production et de maintenance. Continuer à utiliser l’équipement uniquement parce qu’il tourne encore peut entraîner une augmentation du nombre de pièces défectueuses et accroître l’étendue de la réparation ultérieure.

Votre Perske KCS71.20-2D est devenu bruyant, vibre, chauffe ou la qualité d’usinage s’est dégradée ? Il est recommandé de faire diagnostiquer l’entraînement avant qu’une défaillance plus importante ne se produise. Les mesures permettent de déterminer l’étendue réelle de la révision au lieu de remplacer des éléments sans avoir confirmé la cause du problème.

Quelles peuvent être les causes d’une panne du Perske KCS71.20-2D ?

Un fonctionnement incorrect du moteur peut avoir une origine aussi bien mécanique qu’électrique. Pour cette raison, une révision efficace du Perske ne doit pas commencer en supposant que les roulements constituent l’unique problème.

Dans la partie mécanique, une attention particulière doit être accordée aux éléments suivants :

• l’état des roulements,
• les jeux dans le système de roulements,
• les portées de l’arbre,
• les logements et surfaces de montage des roulements,
• les ajustements des éléments associés,
• la coaxialité du système tournant,
• le faux-rond radial et axial.

Si un roulement neuf est monté dans un logement usé ou sur une surface de montage endommagée, le simple remplacement du roulement peut ne pas permettre de rétablir la géométrie et la stabilité de fonctionnement correctes. L’étendue de la révision doit donc résulter du contrôle de l’ensemble du système mécanique.

La partie électrique constitue un domaine distinct. Des résistances différentes entre les phases, une dégradation de l’isolation ou des traces de surcharge ou de surchauffe peuvent indiquer que le problème est plus important qu’une simple usure mécanique.

Comment se déroule le diagnostic du Perske KCS71.20-2D avant la révision ?

Le diagnostic doit permettre de répondre à trois questions fondamentales : qu’est-ce qui a été endommagé, pourquoi cela s’est-il produit et quels éléments peuvent être rétablis aux paramètres corrects. Ce n’est qu’à partir de ces informations qu’il est possible de déterminer rationnellement l’étendue de la révision du moteur Perske.

Contrôle de l’arbre, des roulements et des logements de roulements

Pour un entraînement de ce type, l’évaluation du système mécanique constitue l’une des étapes les plus importantes. Le contrôle doit prendre en compte l’état de l’arbre, des portées, des roulements ainsi que des surfaces sur lesquelles ils sont montés.

Les ajustements et la géométrie des éléments associés sont également importants. Même un faible jeu qui ne provoquerait pas immédiatement de symptômes visibles dans un moteur classique peut entraîner, à grande vitesse, une augmentation des vibrations et une dégradation de la précision de fonctionnement.

Si l’usure concerne des éléments pouvant être rétablis aux paramètres requis, la révision peut permettre de conserver l’entraînement d’origine sans avoir à adapter une autre unité à la machine.

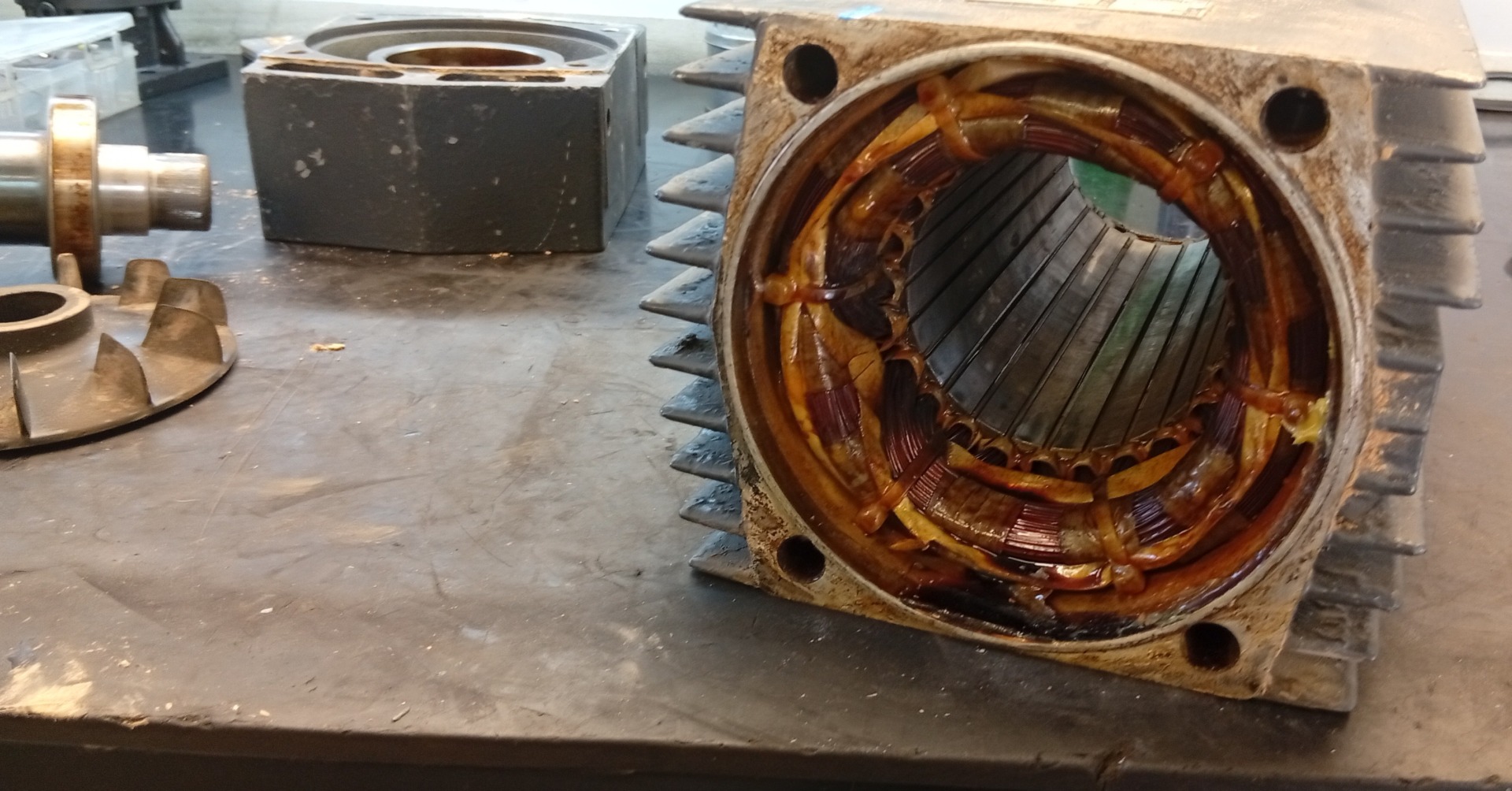

Diagnostic de l’enroulement et de l’isolation

Le KCS71.20-2D est un moteur triphasé. Le diagnostic doit donc également couvrir la partie électrique. Il convient notamment de contrôler la symétrie des enroulements et l’état de l’isolation, tout en recherchant d’éventuelles traces de surchauffe antérieure.

Des résistances de phase inégales, une résistance d’isolement réduite, une décoloration de l’enroulement ou des signes caractéristiques de surcharge thermique des matériaux isolants peuvent constituer des signaux préoccupants.

De tels résultats modifient l’étendue de la réparation. Le problème ne doit alors pas être considéré comme un simple remplacement d’éléments mécaniques, car une intervention sur la partie électrique peut également être nécessaire.

Pourquoi faut-il vérifier la plaque signalétique de l’exemplaire concerné ?

L’une des informations pratiques les plus importantes concernant le Perske KCS71.20-2D est que le diagnostic et la remise en service ne doivent pas reposer uniquement sur la désignation du type.

La plaque signalétique de l’exemplaire analysé indique notamment des tensions de 220/380 V, 230/400 V et 440–480 V, des fréquences de 50/100 Hz et 60–120 Hz ainsi que des vitesses d’environ 2870/5880 tr/min et 3490/7090 tr/min. On y trouve également des puissances de 5/7,2 kW et 5,5–8,0 kW ainsi que la désignation du service continu S1.

Avant la mise en service de l’équipement révisé, il convient donc de rétablir la configuration adaptée à l’exemplaire concerné. Les données complètes de la plaque signalétique ainsi que le numéro de série sont particulièrement utiles pour le service.

Si vous prévoyez la révision d’un Perske KCS71.20-2D, envoyez au service une photo de l’ensemble de la plaque signalétique ainsi qu’une description des symptômes. Cela permet d’identifier correctement l’équipement avant même le début du diagnostic détaillé.

Révision du Perske KCS71.20-2D – quand la réparation est-elle pertinente ?

Que peut comprendre la révision d’un moteur Perske ?

L’étendue de la révision du Perske KCS71.20-2D doit être déterminée en fonction des résultats des mesures et non selon un schéma fixe. Deux moteurs portant la même référence peuvent arriver au service avec des problèmes totalement différents.

Selon l’état de l’équipement, les travaux peuvent notamment concerner :

• le système de roulements,
• les surfaces de montage usées,
• les ajustements des éléments mécaniques,
• l’arbre et les éléments assurant le guidage du rotor,
• la partie électrique et l’enroulement si les mesures révèlent des anomalies,
• le rétablissement de la géométrie correcte et des conditions de fonctionnement des éléments tournants.

L’objectif ne doit pas simplement être de faire à nouveau tourner le moteur. Dans un entraînement de précision, il est essentiel de rétablir un fonctionnement mécanique et électrique stable, adapté à l’application concernée.

Révision ou remplacement du Perske KCS71.20-2D ?

La révision du Perske KCS71.20-2D mérite particulièrement d’être envisagée lorsque les principaux éléments structurels de l’équipement restent en bon état et que les composants endommagés ou usés peuvent être réparés, remplacés ou rétablis aux paramètres requis.

Cela peut notamment concerner des roulements usés, des ajustements détériorés, certains problèmes d’isolation ou d’autres défaillances n’ayant pas entraîné de dommages irréversibles sur les principaux éléments de l’entraînement.

Le maintien de l’unité d’origine peut revêtir une importance supplémentaire dans les machines où le moteur est adapté à un montage, un système de commande et une partie de travail spécifiques. Le remplacement par une autre unité peut nécessiter de vérifier la compatibilité mécanique et électrique et, parfois, d’effectuer des travaux d’adaptation supplémentaires.

Cela ne signifie toutefois pas que chaque Perske KCS71.20-2D endommagé doit être révisé quel que soit son état. Un arbre gravement endommagé, des dommages importants sur les principaux éléments du stator ou du rotor, des surchauffes répétées ou une détérioration très importante des surfaces de montage peuvent rendre l’étendue de la réparation disproportionnée.

La réponse à la question révision ou remplacement du Perske KCS71.20-2D doit donc résulter du diagnostic et de l’évaluation technique et non uniquement de l’âge du moteur.

Comment le Perske KCS71.20-2D doit-il être contrôlé après la révision ?

La fin des travaux mécaniques ou électriques ne doit pas constituer la dernière étape de la révision. L’entraînement doit également être vérifié du point de vue des paramètres importants pour son utilisation ultérieure.

Les éléments particulièrement importants sont :

• le niveau de vibrations,
• la stabilité de fonctionnement de la partie tournante,
• la température pendant le fonctionnement,
• la consommation de courant,
• le comportement de l’entraînement aux vitesses de rotation requises,
• la stabilité générale du fonctionnement du moteur.

Le test doit, dans la mesure du possible, tenir compte des conditions dans lesquelles l’équipement sera ensuite utilisé. Cela est particulièrement important si les problèmes initiaux n’apparaissaient qu’à une vitesse de rotation plus élevée.

Où faire réparer le moteur Perske KCS71.20-2D ?

Lors du choix d’un service pour le Perske KCS71.20-2D, il est important de vérifier si le prestataire est capable d’évaluer aussi bien la partie électrique que la partie mécanique de l’entraînement. Pour ce type d’équipement, le simple remplacement des pièces usées sans contrôle de la géométrie, des ajustements et des paramètres électriques peut ne pas éliminer la cause initiale du problème.

Il est également important que l’étendue de la révision soit déterminée uniquement après le diagnostic. Cela permet de distinguer les éléments nécessitant réellement une réparation de ceux qui remplissent encore correctement leur fonction.

Quelles informations transmettre au service ?

Afin d’accélérer l’identification du moteur et l’évaluation initiale du problème, il est recommandé de préparer les informations suivantes lors de la demande de service :

• la désignation complète Perske KCS71.20-2D,
• une photo de la plaque signalétique,
• le numéro de série de l’équipement,
• des informations sur la machine dans laquelle fonctionne l’entraînement,
• une description des symptômes observés,
• des informations indiquant si le problème apparaît en permanence ou uniquement à une vitesse ou sous une charge déterminée,
• des informations sur les réparations antérieures, si elles sont disponibles.

Pour le service maintenance, il est également utile de décrire la chronologie de la panne : si le bruit, la hausse de température, les vibrations, les problèmes de qualité de production ou une erreur de la machine sont apparus en premier. Cette information peut faciliter le diagnostic ultérieur.

Vous avez un Perske KCS71.20-2D endommagé ? Contactez notre service et envoyez-nous une photo de la plaque signalétique accompagnée d’une description des symptômes. Nous contrôlerons l’équipement, déterminerons l’étendue possible de la révision et vous aiderons à évaluer si la réparation est justifiée dans votre cas. –> Demander une réparation
