Service ABB 3HAC025097-001/08 : diagnostic de l’ordinateur industriel DSQC639

Le service ABB 3HAC025097-001/08 nécessite de distinguer une défaillance de la carte mère des problèmes affectant les autres composants de l’ordinateur DSQC639 et du contrôleur de robot ABB IRC5. Lors du diagnostic, on contrôle les symptômes au démarrage, l’accès au contrôleur, les connexions réseau ainsi que les données de service disponibles. Ce n’est qu’après ces vérifications qu’il est possible de déterminer si la réparation de la carte est justifiée ou si la cause doit être recherchée ailleurs dans l’installation.

Un refus de connexion avec RobotStudio, un démarrage incorrect du contrôleur ou des interruptions de communication n’indiquent pas automatiquement que la carte ABB est endommagée. Des problèmes de câblage, de configuration réseau, d’alimentation ou de logiciel système peuvent produire des symptômes similaires. Le diagnostic de l’ordinateur industriel DSQC639 doit donc porter à la fois sur le module lui-même et sur ses conditions de fonctionnement dans le contrôleur IRC5.

Appelez-nous : +48 717 500 983

Service ABB 3HAC025097-001/08 – symptômes de panne et diagnostic de l’ordinateur DSQC639

Qu’est-ce que la carte ABB 3HAC025097-001/08 dans l’ordinateur DSQC639 ?

ABB 3HAC025097-001/08 désigne une révision de la carte mère utilisée dans l’unité informatique DSQC639 du système robotisé IRC5. En pratique de maintenance, il faut distinguer la carte mère elle-même de l’ensemble informatique complet, de ses connexions et de la configuration du contrôleur de robot.

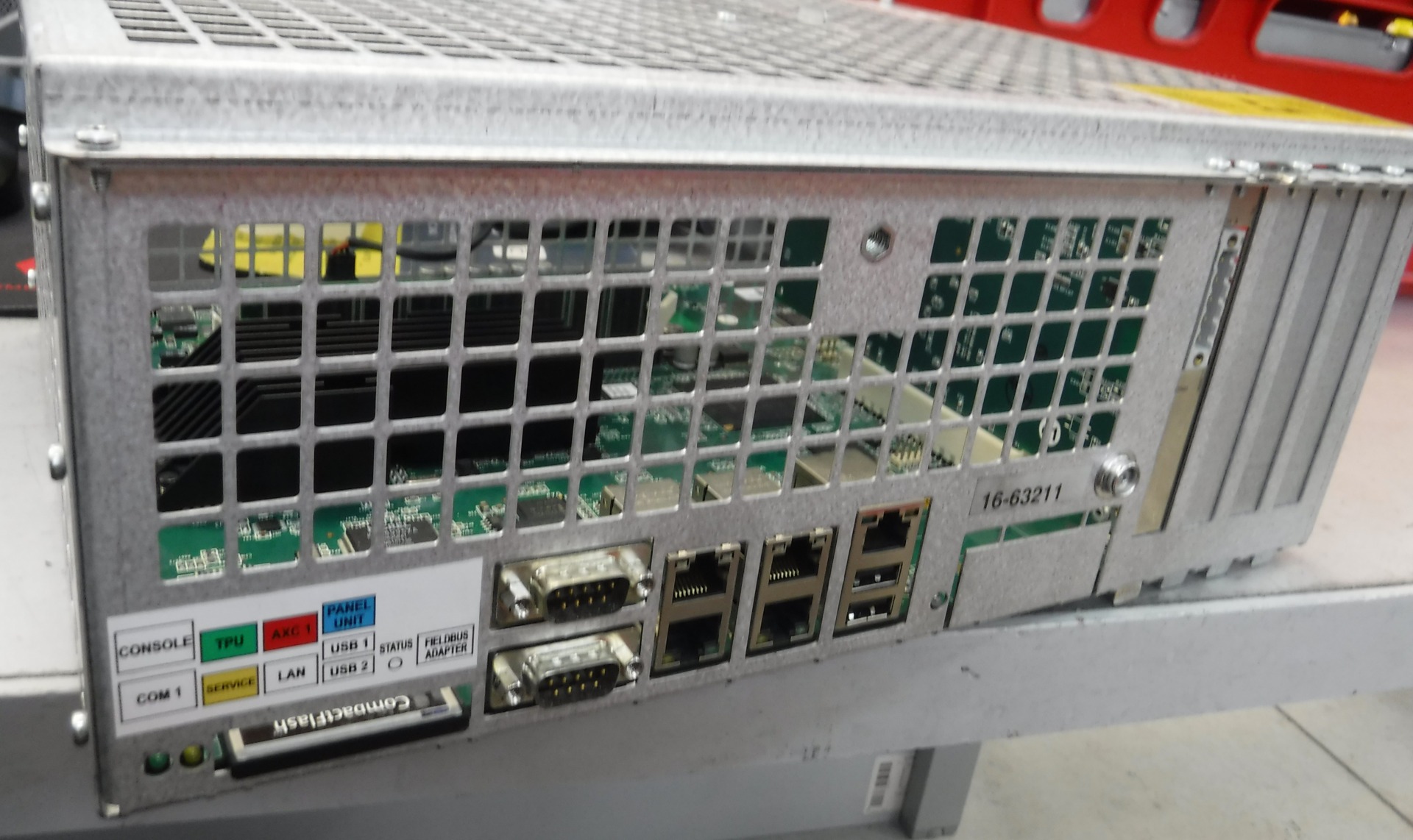

Le manuel ABB RobotStudio présente l’unité DSQC 639 comme un élément du contrôleur IRC5 et montre deux ports principaux : Service et LAN. Cette description concerne les connecteurs de l’unité informatique complète et non un schéma électronique détaillé de la carte 3HAC025097-001/08. Le document ne fournit pas, pour cette révision, les valeurs des tensions internes, le schéma d’alimentation ni la liste des composants à remplacer.

Le port Service sert à établir une connexion directe entre un ordinateur de maintenance et le contrôleur. Sur IRC5, il utilise un adressage fixe du côté du contrôleur ainsi qu’un mécanisme DHCP qui attribue une adresse à l’ordinateur connecté. Le port LAN relie le contrôleur au réseau de l’usine et utilise des paramètres convenus avec l’administrateur réseau.

RobotStudio permet de se connecter au contrôleur, d’accéder aux événements, aux paramètres et aux données système ainsi que de créer des sauvegardes lorsque les autorisations nécessaires sont disponibles. L’outil prend en charge le diagnostic du système IRC5, mais l’absence de connexion ne permet pas, à elle seule, de déterminer l’état de la carte mère DSQC639.

Lors de l’évaluation d’un ordinateur défectueux, il convient de distinguer trois domaines : l’état physique de la carte et de ses connexions, la communication via les ports de l’unité DSQC639 et le fonctionnement du logiciel du contrôleur. Cela évite d’attribuer à l’électronique un problème de réseau ou de configuration sans preuves suffisantes.

Quels symptômes peuvent indiquer une panne de l’ABB DSQC639 ?

Les symptômes observés dans le contrôleur IRC5 constituent un point de départ et non un diagnostic définitif. Une perte de communication peut par exemple être due à des paramètres réseau ou à un câble endommagé, tandis qu’un contrôleur qui s’arrête pendant son démarrage peut avoir une cause extérieure à la carte elle-même. Remplacer l’ABB 3HAC025097-001/08 sans contrôler l’environnement du module augmente le risque de coûts inutiles.

Les anomalies suivantes méritent particulièrement d’être signalées au service. Cette liste décrit des signaux nécessitant une vérification de l’ensemble du système IRC5 et non des symptômes prouvant de manière certaine une défaillance de la carte :

• Le contrôleur ABB IRC5 ne termine pas sa séquence normale de démarrage.
• Après remise sous tension, l’appareil ne revient pas dans l’état de fonctionnement attendu.
• RobotStudio ne détecte pas le contrôleur malgré une connexion de service correctement préparée.
• La connexion LAN reste indisponible malgré la vérification de l’adressage réseau.
• La communication avec le contrôleur est interrompue par intermittence ou doit être rétablie.
• L’accès à distance aux paramètres du contrôleur est instable.
• Les connexions via les ports Service et LAN donnent des résultats différents difficiles à expliquer.
• Le journal des événements contient des messages relatifs au matériel du contrôleur.
• Des événements système se répètent pendant le démarrage.
• Les données de configuration ne peuvent pas être lues malgré des droits d’accès corrects.
• La création d’une sauvegarde échoue ou est interrompue.
• Des problèmes d’accès à l’IRC5 apparaissent après une modification de la configuration réseau ou une intervention de maintenance.

Avant de démonter le module, notez à quel moment le problème est apparu, l’état des voyants visibles sur le contrôleur, les messages du FlexPendant, les entrées de l’Event Log et la méthode utilisée pour se connecter avec RobotStudio. Il est également utile d’indiquer si la panne est survenue après une coupure de courant, une modification du réseau ou une intervention de maintenance. Conservez une copie des données disponibles avant d’entreprendre des opérations susceptibles de les modifier.

ABB IRC5 ne démarre pas – la carte DSQC639 est-elle en cause ?

L’impossibilité de terminer le processus de démarrage du contrôleur peut indiquer un problème système ou matériel. Il ne s’agit toutefois pas d’un code de panne caractéristique de la carte 3HAC025097-001/08. Les messages disponibles, l’historique des dernières opérations et la possibilité de lire les événements sont déterminants.

Le bon fonctionnement du contrôleur nécessite la coopération de ses composants, de ses connexions et du logiciel RobotWare. Si le contrôleur n’est pas accessible, il faut déterminer si la partie communication fonctionne, si des événements système sont générés et si les autres composants de l’installation sont opérationnels.

Le diagnostic doit déterminer si le problème concerne la carte informatique, l’alimentation et les connexions ou la configuration du système IRC5. Ce n’est qu’après avoir séparé ces causes qu’une décision fiable peut être prise concernant la réparation de l’ABB DSQC639.

Si le robot a arrêté la production et ne redémarre pas, envoyez la référence complète de la carte et une description du comportement du contrôleur. Cela facilite la planification du diagnostic sans remplacer successivement des composants au hasard.

Pas de communication entre RobotStudio et DSQC639 – qu’est-ce que cela signifie ?

Un message indiquant que le contrôleur est indisponible signifie avant tout que la connexion n’a pas été établie. Il ne confirme pas à lui seul une panne de l’électronique. La documentation ABB distingue la connexion via le port Service de l’IRC5 et celle via le réseau de l’usine.

Il faut vérifier le bon port, le câble, l’adressage de l’ordinateur, les paramètres réseau et les éventuelles restrictions du pare-feu. Pour la connexion de RobotStudio via Ethernet, il convient également de tenir compte de l’option RobotWare 616-1 PC Interface requise pour IRC5 et décrite dans le manuel ABB.

Une erreur de diagnostic fréquente consiste à considérer l’échec d’une seule connexion LAN comme la preuve d’une panne de la carte. Vérifier le résultat via le port Service et le comparer à l’accès par le réseau de l’usine permet de mieux localiser la source du problème.

Le port Service de l’IRC5 ne répond pas – par où commencer le diagnostic ?

Dans l’unité informatique DSQC639, le port Service est relié par un câble à la prise de service située sur la face avant du contrôleur. Une absence de communication peut donc également être provoquée par ce câble ou par les connexions intermédiaires et non nécessairement par la carte mère.

La documentation RobotStudio recommande l’obtention automatique d’une adresse IP pour une connexion de service directe. Elle permet également de configurer l’ordinateur de maintenance avec l’adresse 192.168.125.2 et le masque de sous-réseau 255.255.255.0. Ces paramètres concernent l’ordinateur de diagnostic et ne constituent pas une spécification électrique de la carte ABB.

Si la communication reste indisponible après une configuration correcte de l’ordinateur et la vérification du câble, un diagnostic plus approfondi de l’unité DSQC639 et du contrôleur lui-même est nécessaire. Acheter une nouvelle carte avant ces vérifications peut ne pas résoudre le problème.

Connexion LAN instable avec ABB IRC5 – comment trouver la cause ?

Selon la documentation ABB, le port LAN du DSQC639 constitue l’interface de l’unité informatique avec le réseau de l’usine. Son adressage et ses autres paramètres sont déterminés par la configuration réseau utilisée sur le site ; une adresse prévue pour le port Service ne doit pas lui être attribuée sans validation préalable.

Une perte de communication peut limiter la surveillance du fonctionnement du robot, la lecture des informations système et les opérations de maintenance. Elle ne signifie toutefois pas automatiquement que le processeur ou l’ensemble de la carte informatique est endommagé.

Les contrôles portent sur les câbles et ports de communication, le bon segment réseau, les paramètres IP, les droits d’accès et l’Event Log. Seule la comparaison de ces résultats avec le comportement de l’appareil permet de déterminer si une réparation de l’ordinateur industriel ABB DSQC639 est nécessaire.

Comment diagnostiquer l’ordinateur industriel DSQC639 ?

Pour l’ABB 3HAC025097-001/08, une évaluation efficace doit progresser des conditions externes vers l’électronique elle-même. Les données lues avec RobotStudio permettent d’évaluer le contrôleur, tandis que la réparation des composants de la carte nécessite un diagnostic séparé en atelier. Le manuel RobotStudio ne contient ni procédure détaillée de réparation de la carte ni points de mesure pour ses circuits.

Contrôle de l’alimentation, des câbles et des connexions du DSQC639

La première étape consiste à déterminer si le problème apparaît dès le démarrage ou uniquement lors de la communication. Il faut vérifier l’état des câbles, la liaison entre le port Service et la prise située sur la face avant de l’IRC5, le port LAN ainsi que les éventuelles traces visibles de dommages. L’évaluation de l’installation d’alimentation doit être réalisée par du personnel disposant des qualifications appropriées.

Il faut également tenir compte de l’historique des coupures de courant, d’une éventuelle surchauffe de l’armoire, de l’encrassement et des réparations précédentes. Les tensions internes ne doivent pas être attribuées à la carte sur la base de ce manuel et aucune mesure ne doit être effectuée sans documentation de service adaptée au contrôleur concerné.

Diagnostic des ports Service et LAN de l’IRC5

Le port Service est destiné aux interventions directes de maintenance, tandis que le LAN sert à la connexion au réseau de l’usine. Comparer la disponibilité du contrôleur via ces deux interfaces permet de déterminer si le problème concerne un seul chemin de communication ou apparaît indépendamment du mode de connexion.

Pour une connexion de service, les règles DHCP ou des paramètres statiques corrects de l’ordinateur sont importants. Pour l’accès via le réseau de l’usine, la configuration IP, les règles du pare-feu et l’option RobotWare appropriée sont déterminantes. Il convient également de vérifier séparément si l’utilisateur dispose des droits nécessaires pour l’opération demandée.

Analyse des événements système et matériels dans RobotStudio

RobotStudio donne accès à l’Event Log du contrôleur. La documentation ABB distingue notamment les événements matériels, système, de configuration, liés aux E/S ainsi que les événements opérationnels. Chaque catégorie peut orienter vers une zone différente nécessitant un contrôle.

Une fois la connexion établie, il faut comparer les dates et la séquence des entrées avec le symptôme signalé. Une erreur décrivant un problème de communication ou de configuration ne signifie pas nécessairement que la carte 3HAC025097-001/08 est physiquement endommagée.

Dans la fenêtre des événements, RobotStudio utilise des couleurs pour indiquer la gravité du message : information, avertissement et erreur. Il s’agit d’une classification du niveau de l’événement et non du diagnostic d’un composant électronique précis.

Si le contrôleur ne permet pas de lire l’Event Log, la cause peut être une absence de communication ou une indisponibilité du système. Dans ce cas, les photos des indications, la sauvegarde disponible et les résultats des contrôles de connexion prennent davantage d’importance.

Ne remplacez pas successivement des cartes et des modules sur la base d’un seul message. Interprétez les événements conjointement avec les résultats des contrôles du réseau, de l’alimentation et du comportement du contrôleur.

Contrôle de la version RobotWare et des données système avant réparation

Lors de l’évaluation de la possibilité de rétablir le fonctionnement de l’IRC5, il faut vérifier les informations relatives au logiciel, aux options installées et aux configurations existantes. La documentation ABB indique que ces données font partie de la sauvegarde du système.

Après rétablissement de la communication, il est possible de vérifier la disponibilité des programmes RAPID, des fichiers de configuration et des informations système. L’absence d’un fichier ou d’une fonction spécifique peut résulter de la configuration ou des droits d’accès et non d’une panne électronique.

Avant toute modification matérielle ou logicielle, il faut déterminer si une sauvegarde actuelle et complète est disponible. Selon la documentation ABB, la création d’une sauvegarde exige une connexion au contrôleur, des droits utilisateur appropriés et un accès en écriture.

Le diagnostic doit distinguer une défaillance matérielle de la carte ABB DSQC639 des problèmes d’accès à RobotWare, au logiciel ou aux données de configuration. Chaque situation nécessite une démarche différente.

Pourquoi une sauvegarde IRC5 est-elle importante lors de la réparation de l’ABB DSQC639 ?

La réparation ou le remplacement de la carte 3HAC025097-001/08 ne doit pas être envisagé indépendamment des données du contrôleur. ABB indique qu’une sauvegarde créée dans RobotStudio permet de récupérer les informations nécessaires au rétablissement de l’état du système. Elle ne constitue toutefois pas une sauvegarde du contenu d’un composant électronique individuel.

Selon la documentation, la sauvegarde du système peut contenir les types d’informations suivants :

• Informations sur les logiciels installés et les options système.
• Contenu du répertoire HOME du contrôleur.
• Programmes robot et modules RAPID.
• Fichiers et paramètres de configuration du système.
• Données d’étalonnage enregistrées dans le système.
• Informations nécessaires pour restaurer la configuration du système à partir d’une sauvegarde.

Le manuel ABB décrit notamment les répertoires de sauvegarde BACKINFO, HOME, RAPID et SYSPAR. À titre d’exemple de configuration de l’ordinateur de maintenance, il indique également l’adresse 192.168.125.2/24 pour la connexion au port Service. Il ne s’agit pas de paramètres matériels de la carte /08 et ils ne doivent pas être considérés comme une configuration universelle du réseau de production.

Lors de l’achat d’une carte d’occasion ou d’un DSQC639 complet, comparez la référence de la pièce, le suffixe complet de révision, la version de l’unité informatique et les exigences du contrôleur IRC5 existant. Une apparence similaire des connecteurs ou l’appartenance à la famille DSQC639 ne confirme pas l’interchangeabilité.

Réparation ABB DSQC639 – service de la carte, remplacement ou modernisation de l’IRC5 ?

Quand faut-il diagnostiquer le DSQC639 directement sur le robot ?

Un diagnostic sur l’installation robotisée peut être pertinent lorsqu’il n’est pas clair si le problème de démarrage ou de communication provient de la carte informatique, du câblage, du réseau de l’usine ou du logiciel du contrôleur. Cela permet de distinguer les problèmes liés à l’installation des défauts nécessitant le démontage du module et son évaluation en atelier.

Travailler avec l’IRC5 complet permet de comparer le comportement des ports Service et LAN, de vérifier les entrées de l’Event Log et d’évaluer l’état de la sauvegarde existante. L’étendue des travaux sur site ou en atelier doit dépendre de la nature de la panne et des possibilités de réaliser les essais en toute sécurité.

Un diagnostic sur site mérite particulièrement d’être envisagé dans les situations suivantes :

• Le contrôleur ne répond pas, mais on ne sait pas si la cause est la carte ou son alimentation.
• Le problème apparaît uniquement lors d’une connexion via le LAN de l’usine.
• L’ordinateur de maintenance n’obtient pas l’adresse IP correcte.
• Le contrôleur se comporte différemment après un redémarrage et en fonctionnement normal.
• La configuration réseau ou le logiciel RobotWare a été modifié avant l’apparition de la panne.
• Une sauvegarde du système IRC5 doit être créée ou vérifiée.
• Le symptôme apparaît de manière intermittente et est difficile à reproduire après le démontage du module.

Avant de démonter la carte mère ABB 3HAC025097-001/08, consultez le service au sujet des symptômes. Cela permet de déterminer s’il suffit d’envoyer la carte seule ou si des données supplémentaires provenant du contrôleur en fonctionnement seront nécessaires.

Réparer l’ABB 3HAC025097-001/08 ou acheter une carte d’occasion ?

La réparation de l’ABB 3HAC025097-001/08 peut être une solution appropriée lorsque le défaut peut être localisé et que la conservation de la configuration matérielle d’origine réduit le risque de travaux supplémentaires sur le contrôleur. La rentabilité de la réparation dépend toutefois de l’état de la carte, des possibilités de test et de la disponibilité des composants.

L’un des avantages de la réparation du module existant est de conserver la bonne référence et la bonne révision matérielle. Pour les services maintenance, cela signifie un risque plus faible d’acheter une variante inadaptée et la possibilité de prendre une décision sur la base d’un diagnostic réel plutôt que seulement sur le prix de la pièce.

Une carte DSQC639 d’occasion peut être une bonne solution lorsque la pression du temps est importante, mais sa compatibilité doit être confirmée. Des variantes portant des références similaires peuvent différer par la révision, l’équipement et les exigences de coopération avec le contrôleur existant. Il ne faut pas supposer leur interchangeabilité uniquement sur la base de la désignation DSQC639.

Avant de commander une pièce de remplacement, comparez la référence complète 3HAC025097-001/08, une photo de la carte, les données de la plaque signalétique de l’unité complète et les informations disponibles sur le contrôleur IRC5 et RobotWare. Demandez au service d’évaluer la réparabilité de l’original et la compatibilité d’une éventuelle pièce de remplacement.

Quand envisager la modernisation du contrôleur ABB IRC5 ?

Une modernisation peut être pertinente lorsque des pannes électroniques répétées provoquent des arrêts coûteux, que la disponibilité des pièces adaptées diminue ou que la durée d’exploitation prévue du poste exige une meilleure prévisibilité de la maintenance. Elle n’est toutefois pas automatiquement la meilleure réponse à un problème isolé du DSQC639.

Remplacer une solution ancienne par un système de commande plus récent nécessite une analyse de l’ensemble de l’installation robotisée, de la compatibilité logicielle, de l’équipement et du mode de fonctionnement du poste. Une carte de génération plus récente ne doit pas être considérée comme un remplacement direct de la 3HAC025097-001/08 sans vérification.

Lors de la comparaison entre réparation, remplacement et modernisation, prenez en compte les critères suivants :

• Identification complète de la carte et de l’unité informatique IRC5.
• État technique des autres composants du contrôleur.
• Disponibilité de pièces compatibles et possibilité de les tester.
• Possibilité de préserver et de restaurer la configuration RobotWare et les programmes RAPID.
• Durée d’arrêt prévue du poste et exigences de production.
• Coût total de la solution, y compris la remise en service et la vérification après intervention.

Le prix le plus bas d’un module d’occasion ne signifie pas toujours le coût total le plus faible pour résoudre la panne. La décision doit tenir compte du temps de diagnostic, du risque d’incompatibilité, de la nécessité d’une reconfiguration et du coût des arrêts de production supplémentaires.

Que préparer avant d’envoyer un ABB DSQC639 en réparation ?

Une description précise du problème raccourcit la phase de définition du diagnostic et permet d’éviter toute confusion entre la carte 3HAC025097-001/08 et l’unité DSQC639 complète. Le service maintenance n’a pas besoin d’identifier lui-même le composant défectueux ; il suffit de fournir des données vérifiées provenant de l’installation.

Avant de contacter le service, rassemblez, si elles sont disponibles, les informations suivantes :

• Photo de la référence ABB 3HAC025097-001/08 et de la révision visible.
• Photo de l’ensemble de la carte et de l’unité DSQC639 complète.
• Modèle du robot et désignation du contrôleur ABB IRC5.
• Description du symptôme : absence de démarrage, reset, perte de communication ou autre problème.
• Informations sur le moment et les circonstances dans lesquels la panne est apparue.
• Photos des messages du FlexPendant ou du pupitre de commande, si disponibles.
• Export de l’Event Log depuis RobotStudio, si une connexion peut être établie.
• Information indiquant si les connexions Service et LAN fonctionnent correctement.
• Version de RobotWare et informations sur la sauvegarde disponible.
• Photos des dommages visibles, de l’encrassement et de l’état des connecteurs.

Sécurité : la mise hors tension du contrôleur, le démontage de l’appareil et les mesures sur l’installation d’alimentation doivent être réalisés uniquement par du personnel autorisé, conformément aux procédures de sécurité du poste et à la documentation ABB appropriée. Il ne faut pas modifier les paramètres ni contourner les dispositifs de sécurité uniquement pour forcer le démarrage.

Comment réduire le risque d’un nouvel arrêt du robot ABB IRC5 ?

La durée de vie de l’électronique dépend également des conditions de fonctionnement dans l’armoire de commande. Lors des inspections, il est utile de contrôler la température, la ventilation, l’encrassement, l’état des connecteurs et la qualité des connexions réseau. Les modifications de l’infrastructure de l’usine doivent être documentées afin de faciliter les diagnostics ultérieurs.

Dans le cas de l’ordinateur DSQC639, les caractéristiques de résistance environnementale du contrôleur IRC5 complet ne doivent pas être attribuées automatiquement à la carte elle-même. Les exigences concernant la température, la protection et l’installation doivent être vérifiées dans le manuel produit correspondant à la version réelle de l’armoire ; la documentation RobotStudio ne remplace pas cette spécification.

Dans les usines où les arrêts sont coûteux, il est conseillé de maintenir une sauvegarde RobotWare à jour, de documenter la configuration de communication, d’organiser la documentation du poste et d’envisager un module de secours testé. Lors de futurs achats ou projets de modernisation, la compatibilité de la révision exacte de la carte doit être vérifiée à l’avance.

RGB Elektronika – diagnostic et service ABB DSQC639. Si vous avez besoin de réparer la carte mère ABB 3HAC025097-001/08, de vérifier une panne ou d’obtenir de l’aide pour évaluer une pièce de remplacement, envoyez-nous la référence, des photos et une description des symptômes. Cela permettra de déterminer la prochaine étape du processus de service. Demander une réparation
