Roulement endommagé dans le moteur ? Diagnostic vibratoire Sonora

Un roulement endommagé dans un moteur électrique peut être reconnu par l’augmentation des vibrations, un bruit inhabituel, une hausse de température, des jeux mécaniques, une détérioration du fonctionnement de l’entraînement ainsi que par des fréquences caractéristiques visibles dans le signal vibratoire. Le diagnostic vibratoire des moteurs électriques à l’aide des capteurs de vibrations Sonora permet de déterminer si le problème concerne la bague intérieure, la bague extérieure ou les éléments roulants du roulement, avant l’arrêt complet du moteur et un arrêt de production non planifié.

Le roulement d’un moteur électrique est l’un des éléments les plus sollicités de l’entraînement. Il transmet les charges de l’arbre, stabilise le mouvement rotatif et influence le niveau de vibrations de toute la machine. Lorsque la bague, les billes ou la cage commencent à s’user, le signal vibratoire du moteur change avant qu’une panne visible pour l’opérateur n’apparaisse. C’est pourquoi le diagnostic des roulements dans un moteur électrique constitue un élément important de la maintenance prédictive.

Chez RGB Elektronika, nous utilisons les capteurs Viezo Sonora pour collecter et analyser les signaux vibratoires. Les données issues des capteurs sont traitées par des algorithmes, puis vérifiées par une équipe d’ingénieurs sur la base des fréquences caractéristiques des défauts de roulement. Cela permet de planifier une intervention de maintenance, une réparation ou un remplacement des roulements dans une fenêtre technique adaptée, sans arrêt soudain de la ligne.

N’attendez pas l’arrêt soudain de l’entraînement. Le diagnostic prédictif des moteurs électriques permet de planifier la maintenance dans une fenêtre technique adaptée et de limiter le coût de la production perdue.

Appelez : +48 717 500 983

Comment reconnaître un roulement endommagé dans un moteur électrique ?

Quels symptômes indiquent une défaillance du roulement d’un moteur électrique ?

Les symptômes d’un roulement endommagé n’apparaissent pas toujours brutalement. Ils commencent souvent par une légère augmentation des vibrations, une modification du bruit ou de la température. Si le moteur fonctionne à un point important du processus, ces signaux doivent déclencher un diagnostic, et non l’attente de l’arrêt de l’entraînement.

Les symptômes les plus fréquents indiquant un roulement endommagé dans un moteur électrique sont :

• augmentation du niveau de vibrations par rapport à l’état précédent du moteur,
• bruit métallique, bourdonnement, grincement ou impacts cycliques,
• température élevée du carter du moteur ou de la zone du roulement,
• détérioration de la régularité de rotation de l’arbre,
• résistances au mouvement accrues et surcharge de l’entraînement,
• jeux mécaniques perceptibles à l’arrêt ou lors des mesures,
• alarmes plus fréquentes du variateur de fréquence ou des protections de l’entraînement,
• baisse du rendement de la machine, de la pompe, du ventilateur, du convoyeur ou de l’axe technologique,
• tendance croissante des vibrations observée lors de mesures périodiques ou en ligne.

Dans la pratique de la maintenance, les décisions ne doivent pas reposer uniquement sur l’ouïe de l’opérateur. Le bruit apparaît généralement lorsque le dommage est déjà développé. Les premiers symptômes sont plus faciles à détecter grâce à une mesure continue des vibrations et à l’analyse du spectre fréquentiel.

Si le moteur commence à faire du bruit, à vibrer ou à chauffer plus que d’habitude, il est utile de commander un diagnostic vibratoire des moteurs électriques. La détection précoce d’un dommage de roulement permet de planifier la maintenance avant que l’entraînement n’arrête la production.

Pourquoi les défauts de roulement sont-ils dangereux pour la production ?

Les défauts de roulement font partie des causes les plus fréquentes des problèmes rencontrés sur les moteurs électriques industriels. Le roulement fonctionne en continu, et son état influence non seulement le moteur, mais aussi l’équipement entraîné, l’accouplement, le réducteur, le ventilateur, la pompe, le convoyeur ou toute la ligne technologique.

Ignorer une défaillance du roulement peut entraîner :

• l’arrêt soudain du moteur,
• l’endommagement de l’arbre ou des logements de roulement,
• la surchauffe des enroulements due à l’augmentation des résistances au mouvement,
• le déclenchement des protections du variateur de fréquence,
• l’endommagement de l’accouplement, du réducteur ou de l’équipement entraîné,
• l’augmentation de la consommation d’énergie,
• une panne de production et l’arrêt de la ligne,
• un coût élevé de production perdue.

C’est pourquoi la question « comment reconnaître un roulement endommagé » a une importance pratique pour les équipes de maintenance. Il ne s’agit pas seulement de confirmer le défaut, mais aussi de décider quand planifier la réparation du moteur, combien de temps il peut encore fonctionner en sécurité et s’il faut préparer un équipement de remplacement.

Que sont les défauts de la bague intérieure, de la bague extérieure et des éléments roulants ?

Un roulement se compose d’une bague intérieure, d’une bague extérieure, d’éléments roulants et d’une cage. Chacun de ces éléments peut subir de l’usure, une fissure, du piquage, un grippage, de la corrosion ou une fatigue du matériau. Chaque défaut génère un caractère différent du signal vibratoire.

Les défauts des bagues de roulement peuvent être divisés en plusieurs cas typiques :

• endommagement de la bague intérieure – le défaut tourne avec l’arbre et génère souvent un signal modulé par la fréquence de rotation,
• endommagement de la bague extérieure – le défaut reste généralement dans une position fixe par rapport au carter et produit un signal caractéristique de passage des éléments roulants,
• endommagement d’un élément roulant – le défaut apparaît sur une bille ou un rouleau et peut générer un signal lié à sa rotation,
• endommagement de la cage – il peut provoquer un fonctionnement instable des éléments roulants et des composantes supplémentaires dans le spectre.

Cette distinction est importante, car elle permet au service de mieux évaluer le risque. Un roulement au début d’un défaut de bague extérieure se comporte différemment d’un roulement présentant un défaut développé d’élément roulant, qui peut rapidement évoluer vers une panne critique.

Quelles fréquences du signal vibratoire indiquent un dommage de roulement ?

Le diagnostic vibratoire consiste à analyser le signal vibratoire du moteur et à rechercher les fréquences caractéristiques de défauts spécifiques. Un roulement avec une bague ou un élément roulant endommagé génère des impulsions répétitives. Après traitement du signal, elles sont visibles dans le spectre fréquentiel.

Dans le diagnostic des roulements, on utilise notamment les fréquences caractéristiques suivantes :

• fréquence du défaut de la bague intérieure,
• fréquence du défaut de la bague extérieure,
• fréquence du défaut d’un élément roulant.

Dans une notation simplifiée utilisée dans l’analyse des signaux, elles peuvent être décrites comme suit :

Défaillance de la bague intérieure :

f_i = Z × f_r / 2 × (1 + d / D × cos(α))

Défaillance de la bague extérieure :

f_o = Z × f_r / 2 × (1 – d / D × cos(α))

Défaillance de l’élément roulant :

f_b = Z × f_r / 2 × (1 – d² / D² × cos²(α))

Où :

• Z – nombre de billes dans le roulement,
• d – diamètre de la bille du roulement,
• D – diamètre du cercle primitif décrit par le centre de la bille dans le roulement,
• α – angle de contact en radians,
• f_r – fréquence de rotation en Hz.

Si des fréquences correspondant à ces relations sont présentes dans le signal, il est très possible que le moteur fonctionne avec un roulement endommagé. En pratique, l’algorithme n’analyse toutefois pas un seul pic dans le spectre. Il vérifie également la tendance, les harmoniques, les bandes latérales, le niveau RMS, l’historique des mesures, les conditions de fonctionnement ainsi que la comparaison avec le modèle de référence du moteur concerné.

Quand planifier une maintenance ou un remplacement du roulement ?

Une maintenance ou un remplacement du roulement doit être planifié lorsque les mesures montrent une tendance croissante des vibrations, que des fréquences caractéristiques des défauts de bague ou d’éléments roulants apparaissent et que le moteur commence à présenter des symptômes mécaniques. L’objectif du diagnostic prédictif n’est pas d’attendre la panne, mais de choisir le moment où la réparation coûtera le moins à la production.

Le remplacement du roulement est particulièrement recommandé lorsque :

• le spectre montre des fréquences caractéristiques de défauts,
• la tendance des vibrations augmente rapidement,
• le moteur commence à faire du bruit,
• la température dans la zone du roulement augmente,
• des jeux mécaniques apparaissent,
• l’entraînement fonctionne à un point critique de la ligne,
• un arrêt technologique planifié permet d’effectuer la réparation sans arrêt d’urgence.

Après le remplacement des roulements, il est recommandé d’effectuer un test de contrôle afin de confirmer la baisse des vibrations et la stabilité du fonctionnement du moteur. Si le problème réapparaît, il faut vérifier l’alignement, l’équilibrage, l’accouplement, la charge, la fondation, le variateur de fréquence ou l’équipement entraîné.

Comment fonctionne le diagnostic vibratoire des moteurs électriques à l’aide des capteurs Sonora ?

En quoi consiste le diagnostic prédictif des moteurs électriques ?

Le diagnostic prédictif des moteurs électriques consiste à surveiller en continu ou périodiquement les paramètres de fonctionnement afin de détecter la dégradation de l’état technique avant la panne. Dans le cas des roulements, le signal vibratoire est le plus important, car les changements mécaniques influencent très rapidement le caractère des vibrations.

Le diagnostic vibratoire permet de détecter :

• les dommages de la bague intérieure,
• les dommages de la bague extérieure,
• les dommages des éléments roulants,
• le déséquilibre,
• le désalignement,
• les jeux mécaniques,
• les résonances structurelles,
• la détérioration des conditions de fonctionnement du moteur.

Le principal avantage du diagnostic prédictif est la possibilité de planifier. La maintenance ne réagit pas seulement lorsque le moteur arrête la ligne. Elle peut plutôt planifier le remplacement des roulements, préparer les pièces, réserver une équipe de maintenance et effectuer la réparation dans une fenêtre technique.

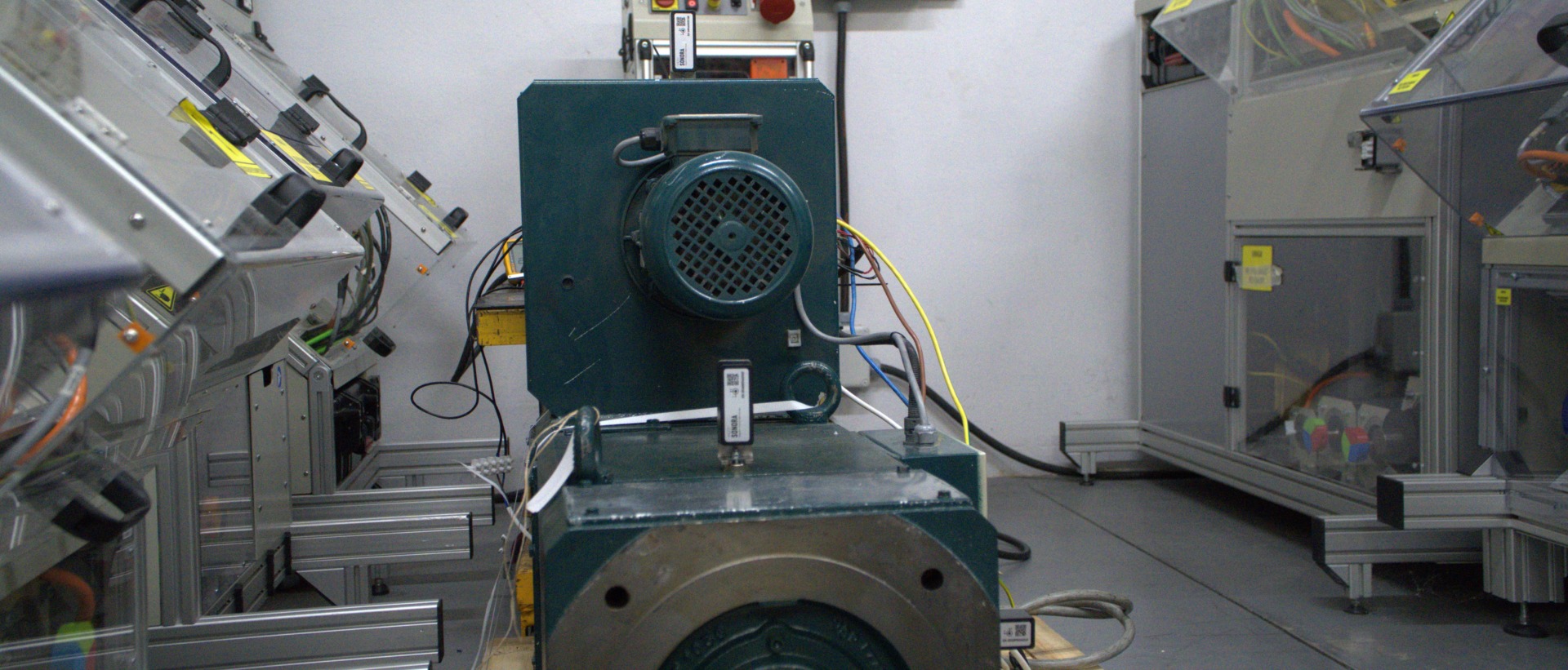

Comment les capteurs de vibrations Sonora collectent-ils les données sur l’état des roulements ?

Les capteurs de vibrations Sonora servent à collecter les signaux vibratoires du moteur. Après installation au point de mesure approprié, ils enregistrent les vibrations, qui peuvent ensuite être analysées en fonction de la tendance, du niveau global, du spectre fréquentiel et des composantes caractéristiques des défauts de roulement.

Dans la pratique, les éléments importants sont :

• l’emplacement de montage du capteur, afin que le signal reflète correctement le fonctionnement du roulement,
• la répétabilité de la mesure, afin de pouvoir comparer les données dans le temps,
• la fréquence d’échantillonnage, afin de capter les composantes importantes du signal,
• l’historique de tendance, qui indique si l’état du moteur se détériore,
• l’analyse spectrale, qui indique les fréquences caractéristiques des défauts,
• la vérification par des ingénieurs, qui distingue un défaut réel des perturbations du processus.

Grâce aux capteurs Viezo Sonora, il est possible de collecter et de traiter les signaux vibratoires. Les données sont ensuite évaluées par des algorithmes et par une équipe d’ingénieurs en référence au modèle de fonctionnement du moteur concerné et aux fréquences caractéristiques des défauts. Cela permet d’indiquer la source probable de la dégradation de l’état technique.

Comment les algorithmes interprètent-ils le spectre vibratoire du moteur ?

L’interprétation du spectre vibratoire exige de connaître la géométrie du roulement, la vitesse de rotation, la construction du moteur et les conditions de fonctionnement. La seule augmentation des vibrations ne permet pas encore de savoir si le problème concerne la bague intérieure, la bague extérieure, l’élément roulant, un déséquilibre ou un désalignement. Seule l’analyse fréquentielle permet de réduire le champ des causes possibles.

Observation dans le diagnostic	Cause possible	Importance pour la maintenance
Fréquence correspondant à la bague extérieure	Défaut de la bague extérieure du roulement	Le remplacement du roulement et le contrôle du logement peuvent être planifiés
Fréquence correspondant à la bague intérieure	Défaut de la bague intérieure tournant avec l’arbre	Il faut vérifier l’arbre, l’ajustement et la charge radiale
Fréquence de l’élément roulant	Endommagement d’une bille ou d’un rouleau	Le risque d’évolution rapide de la panne peut être élevé
Augmentation du niveau global des vibrations	Déséquilibre, jeux, désalignement ou défaut en développement	Une analyse du spectre et de la tendance est nécessaire
Augmentation de la température avec les vibrations	Frottement accru, lubrification, usure du roulement	La maintenance doit être planifiée avant l’arrêt de l’entraînement

L’algorithme n’analyse pas seulement une valeur isolée, mais tout le contexte : vitesse de rotation, charge, historique des mesures, emplacement du capteur, type de moteur et caractère du fonctionnement de la machine. Cela permet de réduire le risque d’un diagnostic erroné.

Que faire après la détection d’un roulement endommagé ?

Après la détection d’un roulement endommagé, il n’est pas toujours nécessaire d’arrêter immédiatement la machine. La décision dépend du niveau de vibrations, de la vitesse d’augmentation de la tendance, de la criticité du moteur, du type de dommage et de la disponibilité d’une fenêtre de maintenance. Le plus important reste toutefois de ne pas ignorer le résultat du diagnostic.

Après la détection d’un défaut, il est recommandé de :

1. Confirmer le diagnostic par l’analyse de la tendance et du spectre.
2. Déterminer le type de dommage, c’est-à-dire bague intérieure, bague extérieure ou élément roulant.
3. Évaluer la criticité du moteur pour le processus de production.
4. Préparer les pièces, notamment les roulements adaptés, les joints et les éléments de montage.
5. Planifier un arrêt à une date adaptée.
6. Effectuer le remplacement des roulements ou la réparation du moteur.
7. Vérifier l’alignement, l’équilibrage et les conditions de fonctionnement, afin que le problème ne réapparaisse pas.
8. Effectuer une mesure de contrôle après maintenance.

Si le moteur est un élément critique, il est également utile de préparer un plan d’urgence : moteur de remplacement, régénération en service, enlèvement de l’équipement, devis rapide de réparation ou modernisation du système d’entraînement.

Diagnostic, réparation et maintenance des moteurs électriques chez RGB Elektronika

RGB Elektronika accompagne les sites industriels dans le diagnostic, la réparation, la maintenance, la régénération, le rachat et la modernisation des équipements d’automatisation et d’électronique industrielle. Pour les moteurs électriques, nous aidons à détecter les dommages des roulements, à analyser les signaux vibratoires et à planifier les travaux de maintenance afin de réduire le risque d’arrêt non planifié.

Nous pouvons aider lorsqu’il faut réaliser :

• le diagnostic des roulements dans un moteur électrique,
• le diagnostic vibratoire des moteurs électriques,
• l’analyse vibratoire des moteurs électriques,
• l’analyse des symptômes d’un roulement endommagé,
• l’évaluation des défauts des bagues de roulement,
• l’identification des dommages des éléments roulants,
• la mesure avec les capteurs de vibrations Sonora,
• le diagnostic prédictif des moteurs électriques,
• la réparation et la régénération des moteurs électriques,
• le remplacement des roulements et le test après réparation.

Nous vérifions également les éléments liés au fonctionnement du moteur : variateurs de fréquence, servovariateurs, automates PLC, panneaux HMI, alimentations, encodeurs, modules I/O, démarreurs progressifs, convertisseurs, électronique de commande, étages de puissance et communication industrielle. Cela permet de déterminer si le problème concerne le roulement lui-même ou s’il résulte d’une surcharge, d’un désalignement, du variateur de fréquence, de l’équipement entraîné ou des conditions de fonctionnement de la machine.

Si un moteur électrique fait du bruit, vibre, chauffe ou si vous suspectez une défaillance du roulement, contactez RGB Elektronika. Nous vous aiderons à réaliser un diagnostic vibratoire, à interpréter le signal des capteurs Sonora et à choisir la meilleure voie d’action : maintenance, remplacement des roulements, régénération, réparation, rachat ou modernisation de l’entraînement.
