Réparation Siemens 6RA8085. Diagnostic du variateur SINAMICS DCM

La réparation d’un Siemens 6RA8085 doit commencer par un diagnostic complet du variateur et non par le remplacement de composants indiqués uniquement par un code défaut. Dans le cas du modèle Siemens 6RA8085-6DV62-0AA0 l’historique des défauts, la valeur de diagnostic r0949, l’état du circuit d’induit, du circuit d’excitation, des ponts à thyristors, de l’électronique CUD ainsi que des circuits de mesure sont particulièrement importants. Cette approche permet de distinguer une défaillance du SINAMICS DCM lui-même d’un problème lié à l’alimentation, au moteur CC, au câblage ou à l’installation de la machine.

Pour le service maintenance, un diagnostic correct est important non seulement sur le plan technique. Le remplacement inutile du convertisseur complet peut augmenter le coût de la réparation, tandis qu’un diagnostic trop long directement sur la machine prolonge l’arrêt de production. En cas de panne du SINAMICS DCM, il est donc judicieux d’évaluer simultanément les possibilités de réparation et de reconditionnement ainsi que la disponibilité d’un appareil de remplacement.

Appelez-nous : +48 717 500 983

Réparation Siemens 6RA8085 – symptômes de panne et diagnostic du SINAMICS DCM

Siemens 6RA8085-6DV62-0AA0 – principaux paramètres techniques

Le Siemens 6RA8085-6DV62-0AA0 appartient à la gamme SINAMICS DCM 6RA80 et est un convertisseur destiné à la commande quatre quadrants des entraînements à courant continu. Le fonctionnement dans les quatre quadrants est notamment important dans les applications nécessitant une commande du couple dans les deux sens ainsi qu’un freinage régénératif.

Paramètre	Valeur
Alimentation du circuit d’induit	3 AC 400 V
Courant d’entrée nominal	environ 498 A
Tension de sortie	420 V DC
Puissance nominale	252 kW
Capacité de surcharge	jusqu’à 1,8 × le courant nominal, conformément aux conditions du fabricant
Courant d’excitation nominal	25 A DC
Communication industrielle	PROFIBUS/MPI
Tension CC nominale du circuit d’excitation	max. environ 325 V
Indice de protection	IP00
Dimensions	environ 268 × 625 × 275 mm
Poids	environ 31 kg

L’indice de protection IP00 signifie que le convertisseur est conçu pour être correctement installé dans une armoire électrique. Une ventilation forcée est également importante pour cette version. Aux valeurs nominales, l’appareil est prévu pour fonctionner à une température ambiante allant jusqu’à environ 40°C et à une altitude maximale de 1000 m ; dans des conditions plus exigeantes, il convient de tenir compte des exigences du fabricant et de tout déclassement éventuellement spécifié.

Quels symptômes indiquent une panne du Siemens 6RA8085 ?

Une panne du SINAMICS DCM ne signifie pas toujours une absence totale d’alimentation. En pratique, l’appareil peut fonctionner correctement à vide et ne se mettre en défaut que pendant l’accélération ou lors d’une augmentation du couple. La nature du symptôme constitue justement l’un des premiers éléments permettant de limiter la zone de diagnostic.

Les signaux nécessitant une vérification du variateur comprennent notamment :

• absence d’état prêt du variateur malgré une commande de démarrage correcte,
• mise en défaut du SINAMICS DCM lorsque le moteur est en charge,
• absence ou insuffisance de couple malgré un courant indiqué,
• courant d’induit instable,
• problèmes de montée du courant d’excitation,
• défauts d’alimentation du circuit d’induit ou du circuit d’excitation,
• arrêts intermittents apparaissant uniquement après l’échauffement de l’appareil,
• problèmes de refroidissement ou de ventilateur,
• écarts entre la valeur de courant indiquée par le variateur et une mesure externe.

Il est également important de déterminer si le problème est apparu soudainement ou s’il s’est aggravé progressivement. L’information selon laquelle l’appareil s’arrête uniquement à une charge donnée, dans un sens de rotation précis ou après plusieurs minutes de fonctionnement peut être aussi précieuse pour le service technique que le numéro du défaut lui-même.

Comment se déroule le diagnostic d’un variateur SINAMICS DCM 6RA80 ?

Un diagnostic professionnel du variateur SINAMICS DCM doit combiner les données enregistrées par l’appareil avec des mesures réelles. Un simple message d’alarme ne permet pas encore de conclure à la défaillance d’une carte ou d’un composant de puissance spécifique.

Lecture des défauts et valeur de diagnostic r0949

La première étape consiste à lire les messages actuels et historiques. Outre le numéro du défaut, il faut vérifier la valeur de diagnostic qui lui est associée, notamment r0949, si elle est utilisée pour le message concerné. Dans de nombreux cas, cette valeur supplémentaire permet de distinguer plusieurs causes possibles d’un même code.

Effacer le message avant d’avoir enregistré le numéro du défaut, la valeur de diagnostic et les conditions de fonctionnement peut priver le service technique d’informations importantes. Avant de nouvelles tentatives de démarrage, il est donc recommandé de noter le code, r0949 ainsi que l’état de la machine au moment de l’arrêt.

Contrôle du circuit d’induit et de l’alimentation

Si le problème concerne le circuit d’induit, le contrôle comprend notamment l’alimentation de l’électronique CUD, les tensions entre phases, les fusibles, le contacteur principal, les câbles ainsi que les signaux de commande. Une attention particulière doit être portée aux situations dans lesquelles la tension correcte est présente avant le contacteur, mais n’atteint pas correctement la partie puissance.

Pour les défauts apparaissant sous charge, la qualité de l’alimentation est également importante. Une chute momentanée de tension, un problème sur une phase ou une connexion endommagée présentant une résistance accrue peut provoquer un arrêt, même si une mesure statique effectuée à l’arrêt semble correcte.

Diagnostic du circuit d’excitation du moteur CC

L’absence de couple n’est pas toujours due à une défaillance de la partie induit. Dans un moteur CC, une excitation correcte constitue l’une des conditions fondamentales pour obtenir les performances attendues du variateur.

Dans le circuit d’excitation, il faut vérifier l’alimentation, les fusibles, la continuité de l’enroulement d’excitation ainsi que le courant d’excitation réel. La valeur affichée par le SINAMICS DCM doit être comparée à une mesure indépendante effectuée conformément à la procédure de service. Si le courant circule réellement mais que l’électronique du variateur affiche une valeur différente, le circuit de mesure peut être suspecté. Si aucun courant ne circule malgré une commande correcte, il faut vérifier aussi bien la charge que la section de puissance du circuit d’excitation.

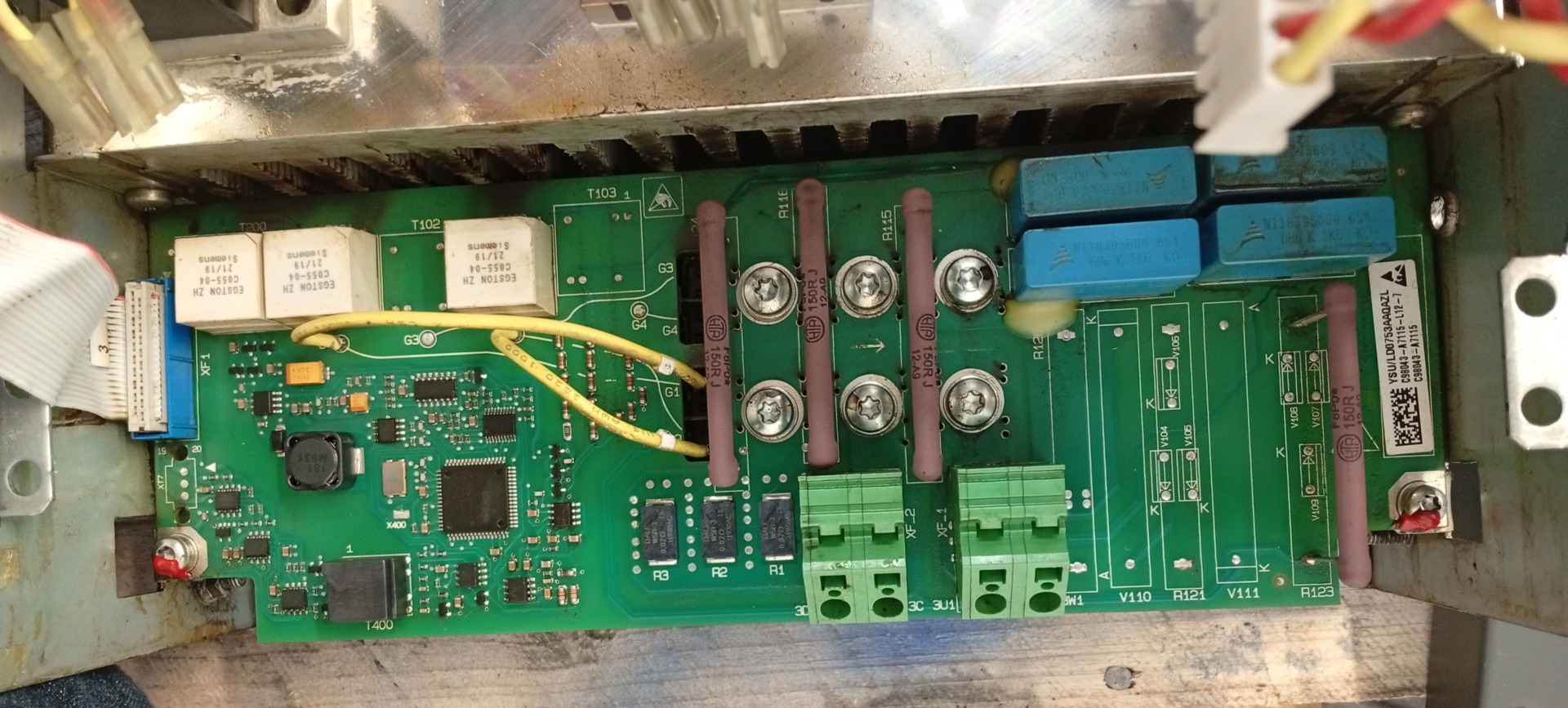

Ponts à thyristors, Power Interface Board et mesure du courant

En cas de suspicion de panne matérielle, il faut notamment contrôler les ponts à thyristors du circuit d’induit, la commande des gâchettes, la Power Interface Board, le circuit de mesure du courant ainsi que les connexions de la partie puissance.

La défaillance d’un seul composant ne provoque pas toujours une perte totale de fonctionnement. Un déclenchement incorrect d’un thyristor peut n’apparaître qu’à un angle d’amorçage ou une valeur de courant déterminés. Le résultat d’un test élémentaire ne doit donc pas constituer le seul critère d’évaluation de la section à thyristors.

Le SINAMICS DCM dispose de fonctions facilitant le test des thyristors. Leurs résultats doivent cependant être comparés aux mesures ainsi qu’au comportement de l’appareil sous charge réelle. Un test de diagnostic n’exclut pas tous les défauts qui ne se manifestent que dans certaines conditions de fonctionnement.

Trace et diagnostic des défauts apparaissant sous charge

Pour les défauts intermittents, la fonction Trace ou l’enregistrement de tendances est particulièrement utile. Elle permet d’observer les variations de paramètres sélectionnés avant l’apparition de la panne.

Il est ainsi possible de comparer notamment la consigne de courant et le courant réel, le courant d’excitation, les tensions, la vitesse ainsi que d’autres valeurs dépendant du problème étudié. Si la panne apparaît uniquement pendant l’accélération, un changement de sens ou une augmentation brutale de la charge, l’enregistrement de la courbe fournit beaucoup plus d’informations qu’une lecture statique effectuée après l’arrêt de la machine.

Si le code défaut revient malgré le remplacement des fusibles ou le contrôle de l’installation, il est déconseillé de remplacer d’autres composants par essais successifs. Le diagnostic du variateur sur un banc de service permet de vérifier l’électronique de commande et la section de puissance et de déterminer si le problème se situe réellement dans le 6RA8085.

Comment interpréter les défauts F60004, F60005 et F60006 ?

Dans la gamme SINAMICS DCM, certains codes indiquent la zone dans laquelle le variateur a détecté une anomalie. Cela ne signifie cependant pas automatiquement que la section électronique indiquée est défectueuse.

F60004 peut être lié à un problème d’alimentation du circuit d’induit. Le diagnostic doit prendre en compte la valeur du défaut, les tensions d’entrée, les fusibles ainsi que le fonctionnement du contacteur principal. L’apparition intermittente de ce message constitue un bon exemple de situation dans laquelle un enregistrement Trace peut être utile.

F60005 oriente le diagnostic vers l’alimentation du circuit d’excitation. Il faut notamment vérifier la tension d’alimentation du circuit d’excitation, les fusibles et les valeurs surveillées par le variateur.

F60006 peut concerner une sous-tension détectée dans le circuit d’induit ou d’excitation. La cause peut être aussi bien la configuration et le seuil de surveillance qu’une chute réelle de tension dans l’installation, en particulier sous forte charge.

C’est pourquoi les défauts Siemens 6RA8085 doivent toujours être analysés conjointement avec la valeur de diagnostic, les mesures et l’état de l’appareil au moment de l’arrêt.

Maintenance et reconditionnement Siemens SINAMICS DCM – réparer ou remplacer ?

Quels composants du Siemens 6RA8085 peuvent être réparés ?

L’étendue de la réparation dépend des résultats du diagnostic. Sur le Siemens 6RA8085-6DV62-0AA0, le problème peut concerner aussi bien l’électronique de commande que la partie puissance.

Les éléments pouvant nécessiter un contrôle en atelier comprennent notamment :

• les ponts à thyristors du circuit d’induit,
• les circuits de déclenchement et de commande des thyristors,
• la Power Interface Board,
• le circuit de mesure du courant,
• la section d’excitation,
• l’électronique CUD,
• les alimentations auxiliaires,
• le ventilateur et le système de refroidissement,
• les connecteurs et les connexions de puissance.

Lors d’un reconditionnement, il est important non seulement de remettre l’appareil en état de fonctionnement, mais aussi d’identifier la cause de la panne. Si la défaillance a été provoquée par un problème du côté de la machine, reconnecter le variateur réparé sans éliminer la cause peut entraîner une nouvelle panne.

Les interventions sur un SINAMICS DCM doivent être effectuées par des personnes disposant des qualifications appropriées. Des tensions dangereuses sont présentes dans la partie puissance ; l’appareil doit donc être déconnecté avant toute intervention et les procédures de sécurité du fabricant doivent être respectées, y compris la vérification de l’état sûr de l’installation.

Quand réparer le 6RA8085 et quand acheter un appareil de remplacement ?

La réparation est particulièrement pertinente lorsque la machine est configurée pour un système d’entraînement spécifique et que le défaut peut être limité à une partie déterminée du convertisseur. Conserver le modèle existant permet souvent d’éviter des modifications supplémentaires de l’armoire, du câblage et de la configuration.

L’achat d’un appareil de remplacement doit être envisagé en parallèle lorsque le coût de l’arrêt est très élevé, que la section de puissance est fortement endommagée ou que l’usine souhaite disposer d’une unité de secours dans son stock de maintenance.

Lors de l’achat, il faut comparer la référence complète 6RA8085-6DV62-0AA0 et pas uniquement le début 6RA8085. La gamme 6RA80 comprend des appareils qui diffèrent par la tension, le courant, le mode de fonctionnement et les options d’exécution. Il convient également d’accorder une attention particulière aux références des options supplémentaires figurant sur la plaque signalétique.

Une bonne solution peut consister à combiner les deux approches : réparer le variateur existant et sécuriser une seconde unité compatible comme pièce de rechange.

Comment préparer un Siemens 6RA8085 pour l’expédition au service technique ?

Plus les informations transmises avec l’appareil sont nombreuses, plus il est facile de reproduire les conditions dans lesquelles le problème se produit. Pour la demande de service, il est recommandé de préparer :

• la référence Siemens complète 6RA8085-6DV62-0AA0 avec les éventuelles options,
• une photo de la plaque signalétique,
• le ou les codes défaut,
• la valeur de diagnostic r0949, si elle est disponible pour le défaut concerné,
• une description du comportement de la machine avant l’arrêt,
• l’information indiquant si le variateur démarre à vide,
• les données du moteur CC et de son excitation,
• les informations concernant les réparations précédentes ou les composants remplacés,
• si disponible – un enregistrement Trace ou un fichier de diagnostic.

Modernisation et rachat d’appareils SINAMICS DCM

Si la machine doit rester en service pendant encore de nombreuses années, il est pertinent d’évaluer en parallèle la stratégie de maintenance de l’ensemble de l’entraînement CC : disponibilité des pièces de rechange, état du moteur, de la commande, de la communication industrielle et des autres composants de l’armoire.

Selon l’installation, la solution peut être le reconditionnement du 6RA8085 existant, la préparation d’un appareil de secours ou la modernisation d’une partie du système d’entraînement. La décision doit être prise en fonction de la compatibilité technique, du coût de l’arrêt et de la durée d’exploitation prévue de la machine.

Si, après la modernisation d’une installation, vous disposez de convertisseurs Siemens, de modules d’entraînement ou d’autres composants d’automatisation devenus inutiles, vous pouvez également nous contacter au sujet de leur rachat.

Vous avez besoin d’un diagnostic, d’une réparation ou d’un reconditionnement pour un Siemens 6RA8085-6DV62-0AA0 ? Contactez RGB Elektronika et envoyez-nous la référence de l’appareil, une photo de la plaque signalétique ainsi qu’une description de la panne. Sur cette base, il est possible de déterminer la suite : diagnostic et maintenance, reconditionnement, appareil de remplacement ou solution de modernisation. –> Demander une réparation
