Comment reconnaître une panne et réparer un Indramat TVD1.3-15-03?

Le moyen le plus simple de reconnaître une panne de l’Indramat TVD1.3-15-03 consiste à vérifier les LED situées sur la face avant du module. Les LED vertes indiquent que le système fonctionne correctement : l’électronique est alimentée, le réseau est présent, les variateurs reçoivent la tension et l’ensemble du système est prêt. Les LED rouges indiquent la nature du problème : court-circuit, surcharge au freinage, surchauffe ou surtension. Si le module ne fonctionne pas, les causes les plus fréquentes sont une perte d’alimentation, l’absence d’une phase, un défaut sur l’un des variateurs raccordés ou l’un de ces quatre états de défaut.

Un point important souvent méconnu : le TVD1.3-15-03 n’est pas lui-même un variateur, mais un module d’alimentation pour tout un groupe de variateurs Indramat dans la machine. Le nombre 15 dans la désignation signifie une puissance de 15 kW et non un courant de 15 A, comme on peut parfois le lire dans certaines annonces. Lorsque le TVD s’arrête, tous les axes s’immobilisent simultanément – c’est pourquoi nous contrôlons toujours non seulement le module lui-même, mais également les variateurs, câbles et moteurs raccordés.

Appelez-nous : +48 717 500 983

Comment reconnaître une panne de l’Indramat TVD1.3-15-03 – symptômes et diagnostic du module d’alimentation des variateurs Indramat

Comment fonctionne le module d’alimentation Indramat TVD1.3-15-03 ?

Le TVD1.3-15-03 est un module d’alimentation appartenant au système d’entraînement Indramat, aujourd’hui intégré à Bosch Rexroth. Il est raccordé directement à un réseau triphasé 400 V et transforme le courant alternatif en tension continue utilisée par tous les variateurs d’axes et de broche raccordés.

Le module fournit une puissance continue de 15 kW et peut brièvement délivrer plusieurs fois cette valeur lors de l’accélération des axes et des broches. Il ne réinjecte pas l’énergie dans le réseau : lorsque les moteurs freinent, l’énergie excédentaire est transformée en chaleur dans la résistance de freinage intégrée. Les machines effectuant des freinages fréquents et agressifs sollicitent donc particulièrement le module.

Le TVD alimente également l’électronique de tous les variateurs raccordés et surveille en permanence leur état. Il est relié aux variateurs par un câble plat de signaux et une fiche de terminaison spéciale doit être installée à l’extrémité de ce câble. Sans cette fiche, le module n’enclenche pas l’alimentation des variateurs – l’une des causes moins évidentes pour lesquelles « rien ne fonctionne ».

À l’intérieur de l’appareil se trouvent notamment un contacteur qui relie les variateurs au réseau, une résistance de freinage ainsi qu’un circuit de freinage d’urgence pour les moteurs. Le module nécessite également des composants externes pour fonctionner – des inductances et un condensateur, installés séparément ou regroupés dans un boîtier de module NAM. Si l’un de ces éléments manque ou est mal raccordé, le TVD ne démarre pas ou signale un défaut.

Conclusion du point de vue du service : le TVD joue le rôle de « cœur » de l’ensemble d’entraînement. Il alimente les variateurs, surveille leur état et arrête tout le système dès qu’un problème est détecté quelque part. Une LED rouge sur le TVD ne signifie donc pas toujours que le TVD lui-même est défectueux.

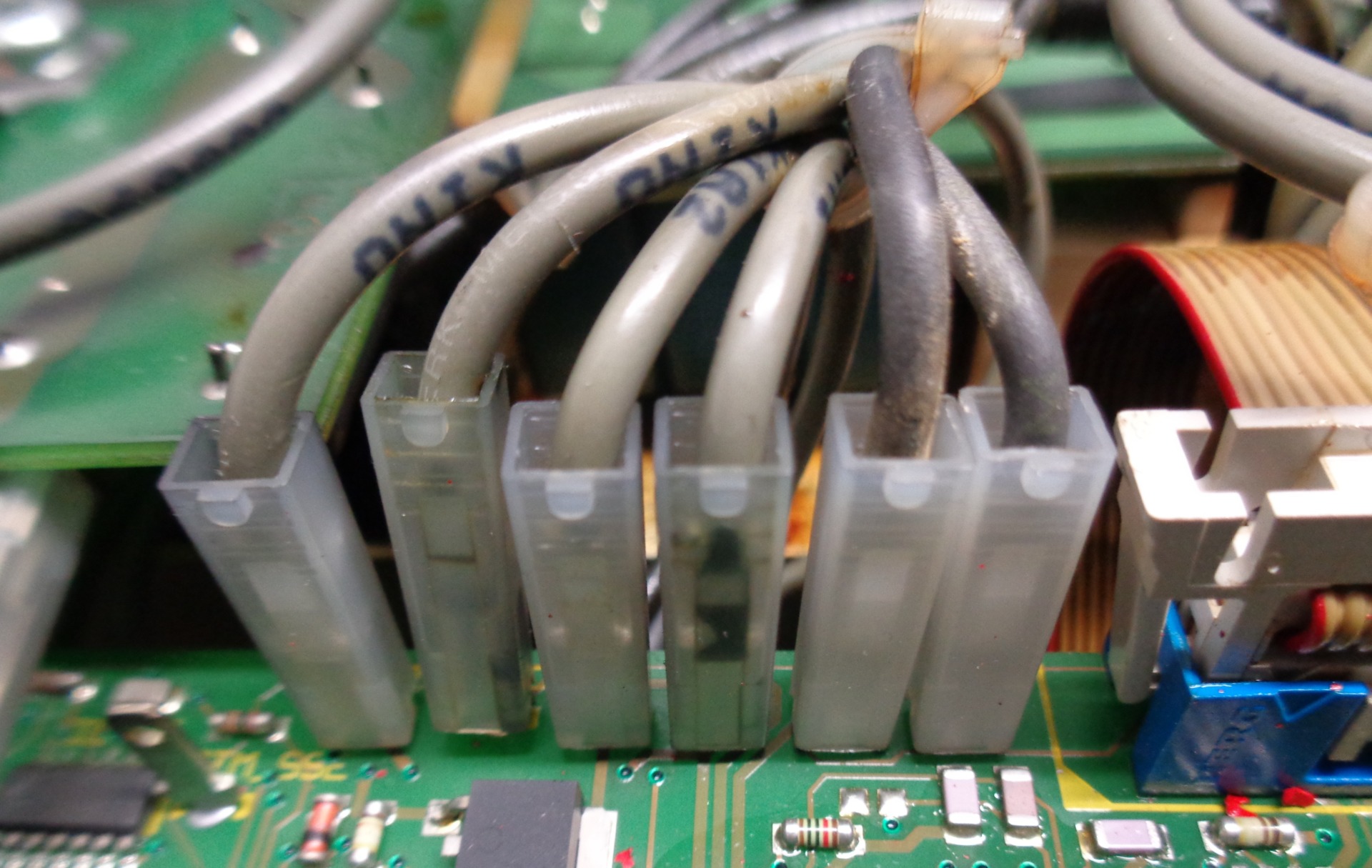

Pourquoi l’Indramat TVD1.3-15-03 ne fonctionne-t-il pas ? Symptômes de panne

Comme le TVD surveille l’ensemble du système d’entraînement, un même symptôme peut avoir des causes très différentes. Le module peut s’arrêter parce qu’il est lui-même défectueux, mais tout aussi souvent parce qu’il a détecté un court-circuit dans l’un des variateurs raccordés ou dans un câble moteur. Remplacer le TVD « pour essayer » peut donc être une erreur coûteuse : le module de remplacement signalera immédiatement le même défaut.

Les symptômes pour lesquels il est recommandé de faire diagnostiquer l’Indramat TVD1.3-15-03 comprennent :

• aucune LED ne s’allume après la mise sous tension de la machine
• la LED verte de disponibilité Bb1 est éteinte
• la LED MAINS est éteinte – problème d’alimentation réseau
• la LED POWER est éteinte – le module n’alimente pas les variateurs
• LED rouge I-FAULT – court-circuit ou courant excessif
• LED P-FAULT – surcharge pendant le freinage
• LED T-FAULT – surchauffe du module
• LED U-FAULT – surtension
• le bouton « ON » reste sans effet
• tous les axes s’arrêtent simultanément
• les arrêts apparaissent principalement pendant le freinage
• odeur de brûlé ou traces de surchauffe au niveau des bornes

Avant d’appuyer sur RESET, prenez une photo de toutes les LED. Le reset efface le défaut mémorisé et l’information concernant sa cause disparaît. Notez également à quel moment le problème se produit : à la mise sous tension, pendant l’accélération, pendant le freinage ou après une longue période de fonctionnement.

Le module ne s’enclenche pas

Pour que le TVD enclenche l’alimentation des variateurs, trois conditions doivent être remplies : les circuits de sécurité de la machine, y compris l’arrêt d’urgence, doivent être fermés ; tous les variateurs doivent signaler qu’ils sont prêts ; et l’opérateur doit donner la commande de mise sous tension. Le contacteur interne du module se ferme alors et la machine est prête à fonctionner.

Le signal le plus important est ici le signal de disponibilité Bb1. Si un composant du système présente un problème – variateur, moteur, codeur, câble de signal ou TVD lui-même –, le signal de disponibilité disparaît et le module n’autorise pas l’enclenchement de l’alimentation. Une LED verte Bb1 éteinte signifie donc « un défaut existe quelque part dans le système » et non forcément « le TVD est défectueux ».

Le diagnostic doit déterminer précisément où se trouve le problème. Le manuel Indramat recommande de vérifier d’abord les autres LED du TVD, ensuite les LED des modules variateurs et enfin le câble plat de signaux et sa fiche de terminaison.

Si tout semble correct mais que le module ne s’enclenche toujours pas, contactez-nous avant de shunter certains circuits. Le contournement de fonctions de sécurité peut empêcher la machine de freiner correctement lors d’un arrêt d’urgence.

Que signifient les LED du module TVD ?

Commencez par observer la LED +24V/±15V. Si elle est verte, l’électronique est alimentée et les autres indications peuvent être considérées comme fiables. Si elle est éteinte, la cause la plus probable est une perte de l’alimentation de l’électronique – vérifiez le fusible dans l’armoire – ou un court-circuit dans l’un des circuits externes alimentés par le module.

Une LED MAINS éteinte indique un problème réseau : un fusible a déclenché, une phase manque ou la tension est trop faible. Une LED POWER éteinte signifie que le contacteur ne s’est pas enclenché ou qu’il existe un problème d’alimentation des variateurs – par exemple une inductance absente ou mal raccordée. Plus rarement, la cause est un redresseur défectueux à l’intérieur du module.

L’erreur la plus fréquente lors de l’interprétation des LED consiste à analyser les LED rouges alors que la LED verte +24V/±15V n’est pas allumée. Le fabricant précise explicitement que les indications ne sont pas fiables dans cette situation. Il faut également distinguer le clignotement de l’allumage continu – une LED clignotante signifie généralement un avertissement, tandis qu’une LED allumée en continu indique un arrêt.

LED rouge I-FAULT – court-circuit

Une LED rouge I-FAULT signifie que le module s’est arrêté en raison d’un courant excessif. La cause la plus fréquente n’est pas le TVD lui-même, mais l’un des variateurs raccordés, un câble moteur endommagé ou un court-circuit dans le moteur. Plus rarement, le court-circuit se trouve dans le module lui-même.

Si I-FAULT clignote, le module a été enclenché malgré la présence d’un court-circuit quelque part dans le système. N’essayez pas de redémarrer plusieurs fois la machine dans cet état – chaque tentative peut aggraver les dommages.

Une méthode simple pour localiser la cause consiste à déconnecter les variateurs du module et à les contrôler un par un. Si le défaut disparaît, la cause se trouve dans un variateur, un câble ou un moteur. S’il persiste, le TVD lui-même doit être réparé. Installer un nouveau module sans supprimer le court-circuit dans le variateur ne fera que provoquer une nouvelle panne.

Surcharge au freinage, surchauffe et surtension

Lorsque les moteurs freinent, ils renvoient de l’énergie que le TVD doit dissiper sous forme de chaleur dans la résistance de freinage. Si les axes freinent trop souvent ou trop brutalement, la résistance ne peut pas dissiper l’énergie assez rapidement et la LED P-FAULT s’allume. Un clignotement signifie un avertissement, tandis qu’un allumage continu signifie un arrêt.

La LED T-FAULT indique une surchauffe. Lorsqu’elle clignote, le module s’arrête après environ 30 secondes. La cause peut être une surcharge, mais très souvent il s’agit d’une température trop élevée dans l’armoire ou d’un flux d’air insuffisant. La LED U-FAULT indique une surtension – la protection interne s’est déclenchée et ne peut pas être réinitialisée avec le bouton RESET.

En cas de P-FAULT ou T-FAULT, il suffit souvent de modifier les conditions de fonctionnement : réduire la vitesse, allonger le cycle machine et améliorer la ventilation de l’armoire. En cas de U-FAULT, il faut vérifier la tension réseau, mais le module doit tout de même être envoyé en réparation.

Comment se déroule le diagnostic rapide de l’Indramat TVD1.3-15-03 ?

Un diagnostic correct du TVD1.3-15-03 ne se limite pas à lire les LED. Nous contrôlons successivement l’alimentation, les composants associés au module, les circuits de freinage et de surveillance ainsi que les conditions de fonctionnement – toujours en tenant compte des variateurs qui lui sont raccordés.

Alimentation réseau et électronique

Nous commençons par l’alimentation réseau : les trois phases sont-elles présentes, la tension est-elle correcte et y a-t-il de brèves coupures ? Le module ne tolère que des interruptions très courtes – des coupures plus longues entraînent son arrêt. Nous vérifions également les fusibles et les câbles d’alimentation.

Nous mesurons ensuite les tensions que le TVD fournit à l’électronique des variateurs – d’abord avec les variateurs raccordés, puis sans eux. Cela permet de déterminer si le problème se situe dans le module ou dans l’un des variateurs connectés.

Inductances, condensateur et connexions

Le TVD fonctionne avec des inductances externes et un condensateur. Le fabricant souligne que ces éléments doivent toujours être raccordés – sans eux, le module ne fonctionne pas correctement ou ne fonctionne pas du tout. Nous contrôlons leur état, leurs connexions ainsi que les barres omnibus reliant le TVD aux variateurs.

Nous vérifions également les composants supplémentaires s’ils sont présents dans la machine, par exemple une résistance de freinage externe ou des condensateurs additionnels. Des composants mal dimensionnés peuvent endommager le module.

Contacteur, freinage et surveillance des variateurs

Le TVD « interroge » en permanence tous les variateurs afin de vérifier qu’ils fonctionnent correctement. Ce n’est que lorsque chaque variateur et le module lui-même signalent un état correct qu’il autorise l’enclenchement de l’alimentation. Il détermine également la manière dont la machine freine lors d’un arrêt d’urgence ou d’une coupure réseau.

Le module envoie des signaux d’avertissement à la commande de la machine – par exemple en cas de coupure réseau, surcharge de la résistance de freinage ou augmentation de la température. Si la commande utilise ces signaux, la machine peut réagir avant que le TVD ne s’arrête automatiquement.

Chaque élément a une fonction précise : le contacteur déconnecte les variateurs du réseau, la résistance de freinage absorbe l’énergie et le circuit de freinage d’urgence arrête les moteurs si l’électronique des variateurs tombe en panne.

Un défaut dans cette zone peut empêcher le module de s’enclencher, provoquer un arrêt brutal pendant le freinage ou entraîner une mauvaise réaction de la machine lors d’un arrêt d’urgence.

Ne modifiez pas les ponts ou les connexions des circuits de commande du TVD par essais successifs. Certains déterminent si les variateurs sont informés d’une coupure réseau ou d’un défaut et s’ils sont amenés à un arrêt sûr.

Surcharge, température et conditions de fonctionnement

Le TVD peut supporter de brèves surcharges pendant l’accélération, mais il possède des limites. Si la machine a été accélérée ou si des variateurs plus puissants ont été ajoutés, le module peut commencer à s’arrêter même s’il est techniquement en bon état.

Le module fonctionne à pleine puissance jusqu’à 45°C. Au-dessus de cette température, sa puissance disponible diminue et au-delà de 55°C il ne devrait plus être utilisé. Il doit être installé dans une armoire fermée, propre et sèche – les poussières conductrices et l’humidité représentent des risques importants.

L’espace libre autour du module est également important. L’air doit pouvoir circuler librement au-dessus et au-dessous de l’appareil, et aucun câble ni goulotte ne doit être installé au-dessus de la résistance de freinage – celle-ci reste chaude même après l’arrêt de la machine.

Conclusion : une surchauffe ou un arrêt pendant le freinage ne signifie pas toujours que le module est endommagé. La cause se trouve souvent dans le mode d’exploitation de la machine, une ventilation insuffisante ou une température trop élevée dans l’armoire – des problèmes pouvant être corrigés sans réparer le module.

Pourquoi la plaque signalétique et le câblage sont-ils importants lors de la réparation du TVD ?

Le TVD1.3-15-03 ne contient pas de programme ni de jeu de paramètres à sauvegarder, mais sa « configuration » résulte du câblage : ponts, câbles de commande et composants associés. Le fabricant recommande de le remplacer uniquement par un module du même type, vérifié à partir de la plaque signalétique.

Avant une réparation ou un remplacement, il est utile de documenter :

• la désignation complète figurant sur la plaque signalétique, y compris les éventuels suffixes comme /S100
• le numéro de série et la date de production
• des photos de tous les raccordements et ponts du module
• les composants fonctionnant avec le TVD, par exemple le module NAM, les inductances et le condensateur
• la manière dont le câble plat de signaux est raccordé et l’emplacement de la fiche de terminaison
• l’état des LED avant le reset

Les modules TVD existent en deux puissances : 7,5 kW et 15 kW. Chaque version fonctionne avec des composants associés différents ; remplacer l’une par l’autre sans contrôler l’ensemble du système peut donc provoquer une surcharge.

On trouve également des versions comportant des suffixes tels que /S100 ou /S007. Lors de l’achat d’un appareil de remplacement, comparez toujours la désignation complète avec celle de la plaque signalétique – « TVD1.3-15-03 » seul ne suffit pas.

Où faire réparer un Indramat TVD1.3-15-03 – diagnostic rapide, réparation ou remplacement ?

Où faire rapidement établir un devis de réparation Indramat TVD1.3-15-03 et quand faire intervenir un service sur site ?

Le moyen le plus rapide d’obtenir un devis consiste à envoyer immédiatement une photo des LED, une photo de la plaque signalétique et une courte description du moment où le problème apparaît. Une intervention sur site est particulièrement utile lorsque la machine est immobilisée et qu’il n’est pas clair si la cause se trouve dans le TVD, l’un des variateurs, un câble ou l’alimentation.

Sur site, un technicien peut vérifier l’alimentation réseau, déconnecter les variateurs un par un et contrôler les raccordements et les composants associés. Dans de nombreux cas, il devient alors clair si le TVD doit être envoyé en atelier ou si la panne réelle se situe ailleurs.

Une intervention sur site est particulièrement recommandée lorsque :

• le module ne s’enclenche pas et les LED n’indiquent pas clairement la cause
• le défaut revient même après le remplacement d’un variateur
• des arrêts se produisent pendant le fonctionnement normal de la machine
• la LED U-FAULT s’allume après des perturbations de l’alimentation réseau
• la machine freine incorrectement lors d’un arrêt d’urgence
• le module doit être remplacé mais la documentation de câblage manque
• vous prévoyez une inspection d’une armoire équipée de variateurs Indramat

Appelez-nous avant de remplacer des modules au hasard ou de shunter des circuits – de telles tentatives compliquent la recherche de la véritable cause et peuvent désactiver les fonctions de sécurité de la machine.

Comment réparer un Indramat TVD1.3-15-03 – réparation ou remplacement ?

Le manuel Indramat prévoit le remplacement rapide d’un module défectueux par un appareil fonctionnel du même type – c’est le moyen le plus rapide de redémarrer la machine lorsqu’un appareil de rechange est disponible. Un module défectueux ne doit toutefois pas être mis au rebut : la plupart des pannes peuvent être réparées dans un service spécialisé.

La réparation de votre propre module présente plusieurs avantages : vous savez qu’il est compatible avec la machine, vous connaissez son historique et il est possible de remplacer préventivement les composants déjà vieillissants avant qu’ils ne provoquent un nouvel arrêt.

Un appareil de remplacement d’occasion peut être disponible rapidement, mais son état réel et sa durée de stockage sont inconnus. On trouve également des modules décrits comme remis à neuf et testés – leur état doit toujours être vérifié avant installation.

Avant l’achat d’un remplacement, comparez la désignation complète avec celle de la plaque signalétique de l’ancien module et demandez un essai sous charge.

Quand faut-il envisager la modernisation des entraînements Indramat ?

Une modernisation est pertinente lorsque les pannes se répètent, que les pièces de rechange deviennent de plus en plus difficiles à obtenir et que la machine doit rester en service encore de nombreuses années – ou lorsque de nouvelles fonctions sont nécessaires et que l’ancien système ne peut pas les fournir.

Il ne s’agit pas simplement de remplacer un module. Le TVD, les variateurs, les moteurs et la commande de la machine forment un système complet ; une modernisation exige donc l’analyse de toute l’architecture d’entraînement.

Lors de la comparaison des variantes, prenez en compte :

• le coût et le délai de réparation du module existant
• la disponibilité des modules de remplacement
• la compatibilité des moteurs existants avec le nouveau système
• l’étendue des modifications nécessaires dans la commande de la machine
• le temps de mise en service et le risque d’un arrêt supplémentaire
• la durée pendant laquelle la machine doit encore rester en exploitation

La décision doit être basée sur le coût total et pas uniquement sur le prix du module. Il faut également prendre en compte l’immobilisation, la mise en service et le risque d’une nouvelle panne.

Que préparer avant un diagnostic rapide de l’Indramat TVD1.3-15-03 ?

Plus vous fournissez d’informations dès le départ, plus rapidement nous pouvons préparer un devis de réparation et les pièces nécessaires. Dans certains cas, le problème peut déjà être cerné lors d’un entretien téléphonique.

Préparez :

• une photo de la plaque signalétique du module
• une photo de toutes les LED avant le reset
• une description du moment où le problème apparaît
• l’information indiquant si le défaut disparaît après un reset et au bout de combien de temps il revient
• des photos des LED des variateurs raccordés au TVD
• les informations concernant les modifications récemment apportées à la machine
• les informations sur l’alimentation, notamment les coupures ou surtensions éventuelles
• la température dans l’armoire et l’état de la ventilation
• le type de machine et le nombre d’axes
• des photos du câblage du module

Sécurité : des tensions pouvant atteindre 700 V sont présentes dans le module et les variateurs. Avant toute intervention, coupez et sécurisez l’alimentation, attendez environ 5 minutes pour la décharge et vérifiez l’absence de tension avec un appareil de mesure. Les axes verticaux doivent être sécurisés contre toute descente. Les interventions sur le module doivent uniquement être effectuées par du personnel disposant des qualifications appropriées.

Comment réduire le risque d’un nouvel arrêt ?

Prenez soin de l’armoire électrique : maintenez la température en dessous de 45°C, assurez des conditions propres et sèches et ne bloquez pas les ouvertures de ventilation du module. Si la commande de la machine utilise les signaux d’avertissement du TVD concernant la température ou la surcharge au freinage, la machine peut réagir avant que le module ne s’arrête.

Surveillez l’alimentation et les connexions : tous les composants nécessaires au fonctionnement du module doivent être raccordés et les dispositifs de protection doivent être dimensionnés conformément à la documentation. Dans les réseaux sans point neutre mis à la terre, le fabricant recommande un transformateur d’isolement afin de protéger le module contre les surtensions.

Préparez-vous également aux pannes futures : photographiez le câblage, conservez un module de remplacement testé pour les machines critiques et planifiez la modernisation des entraînements les plus anciens. Les modules Indramat inutilisés présents dans votre stock peuvent également être évalués par nos soins – nous rachetons ce type d’équipement.

Vous avez besoin d’un service ou d’une réparation d’un module Indramat TVD1.3-15-03 ? Nous assurons le diagnostic rapide, la réparation et la remise en état des modules d’alimentation et variateurs Indramat, sélectionnons des appareils de remplacement et conseillons lors des modernisations. Envoyez-nous une photo de la plaque signalétique et des LED ainsi qu’une courte description du problème – nous préparerons rapidement un devis. Demander une réparation
