Réparation du variateur de fréquence B&R AUTOMATION 8BVI0880HCS0.001-1

Réparation du variateur de fréquence B&R AUTOMATION 8BVI0880HCS0.001-1 concerne un module de puissance de la famille ACOPOSmulti 8BVI, utilisé dans les systèmes de servocommandes multiaxes des machines de production.
Chez RGB Elektronika, nous réalisons le diagnostic, la maintenance et la régénération des variateurs de fréquence B&R utilisés dans des applications à haute dynamique, où la panne d’un seul axe peut arrêter toute la ligne technologique.

Le modèle 8BVI0880HCS0.001-1 n’est pas un petit variateur classique destiné à de simples applications de ventilation. Il s’agit d’un module variateur industriel ACOPOSmulti qui fonctionne avec le bus DC, le système d’alimentation, la commande d’axe, les modules d’extension et le système de communication de la machine. C’est pourquoi une maintenance efficace du variateur de fréquence B&R AUTOMATION doit inclure non seulement le remplacement de l’élément endommagé, mais aussi l’analyse de la cause de la panne.

Dans la pratique de la maintenance industrielle, un variateur de fréquence B&R endommagé peut provoquer l’arrêt de l’entraînement, des erreurs de surintensité, l’absence de disponibilité de l’axe, un fonctionnement instable du servomoteur, des problèmes avec le frein de maintien, une augmentation de la consommation de l’alimentation 24 VDC ou l’arrêt cyclique du module après échauffement. Un diagnostic rapide du variateur B&R ACOPOSmulti permet de limiter le risque d’un long arrêt de production et d’aider à décider si la réparation, la régénération, le remplacement du module ou l’achat d’une pièce de rechange sera la meilleure solution.

Appelez : +48 717 500 983

Maintenance du variateur de fréquence B&R AUTOMATION 8BVI0880HCS0.001-1 dans les systèmes ACOPOSmulti

Où fonctionne le module variateur B&R ACOPOSmulti 8BVI0880 ?

B&R AUTOMATION 8BVI0880HCS0.001-1 appartient à la famille des modules variateurs ACOPOSmulti 8BVI. Ces dispositifs sont utilisés dans des systèmes de servocommandes multiaxes, où plusieurs axes d’entraînement fonctionnent de manière synchrone et doivent réagir avec une grande dynamique. Le module alimente un axe d’entraînement, mais sa panne peut influencer le fonctionnement de toute la machine.

Les variateurs de fréquence et servocommandes ACOPOSmulti se rencontrent notamment dans les machines d’emballage, les lignes d’usinage, les machines textiles, d’impression, de transformation des plastiques, les systèmes de transport interne
ainsi que les systèmes automatisés de positionnement. Dans ces applications, la répétabilité du mouvement, le contrôle du couple, la stabilité du positionnement et la réaction rapide de l’axe aux commandes de contrôle sont essentiels.

La panne du module B&R 8BVI0880HCS0.001-1 n’est généralement pas uniquement un problème électrique. Elle est souvent liée à la charge mécanique de l’axe, à l’état du moteur, à la qualité du câble moteur, à l’isolation des enroulements, au refroidissement du module, aux paramètres de l’application ainsi qu’à l’historique des erreurs dans le système de commande. C’est pourquoi la maintenance des modules ACOPOSmulti nécessite une approche systémique.

Principaux paramètres techniques du 8BVI0880HCS0.001-1

La famille 8BVI0880 fonctionne comme un module monoaxe haute puissance. Pour cette classe d’appareils, les paramètres importants
sont ceux du circuit DC, de l’étage de sortie moteur, de la fréquence de commutation, du mode de refroidissement
ainsi que de la longueur admissible du câble moteur.

• Famille d’appareil : B&R ACOPOSmulti 8BVI.
• Type de module : module variateur monoaxe pour systèmes de servocommandes.
• Bus DC : fonctionnement dans l’architecture ACOPOSmulti avec circuit intermédiaire DC.
• Tension nominale du bus DC : 750 VDC.
• Courant continu de sortie moteur : 88 Aeff pour la famille 8BVI0880.
• Puissance continue en sortie moteur : 64 kW.
• Courant de crête : 176 Aeff.
• Fréquence nominale de commutation : 5 kHz.
• Fréquences de commutation possibles : 5, 10 et 20 kHz.

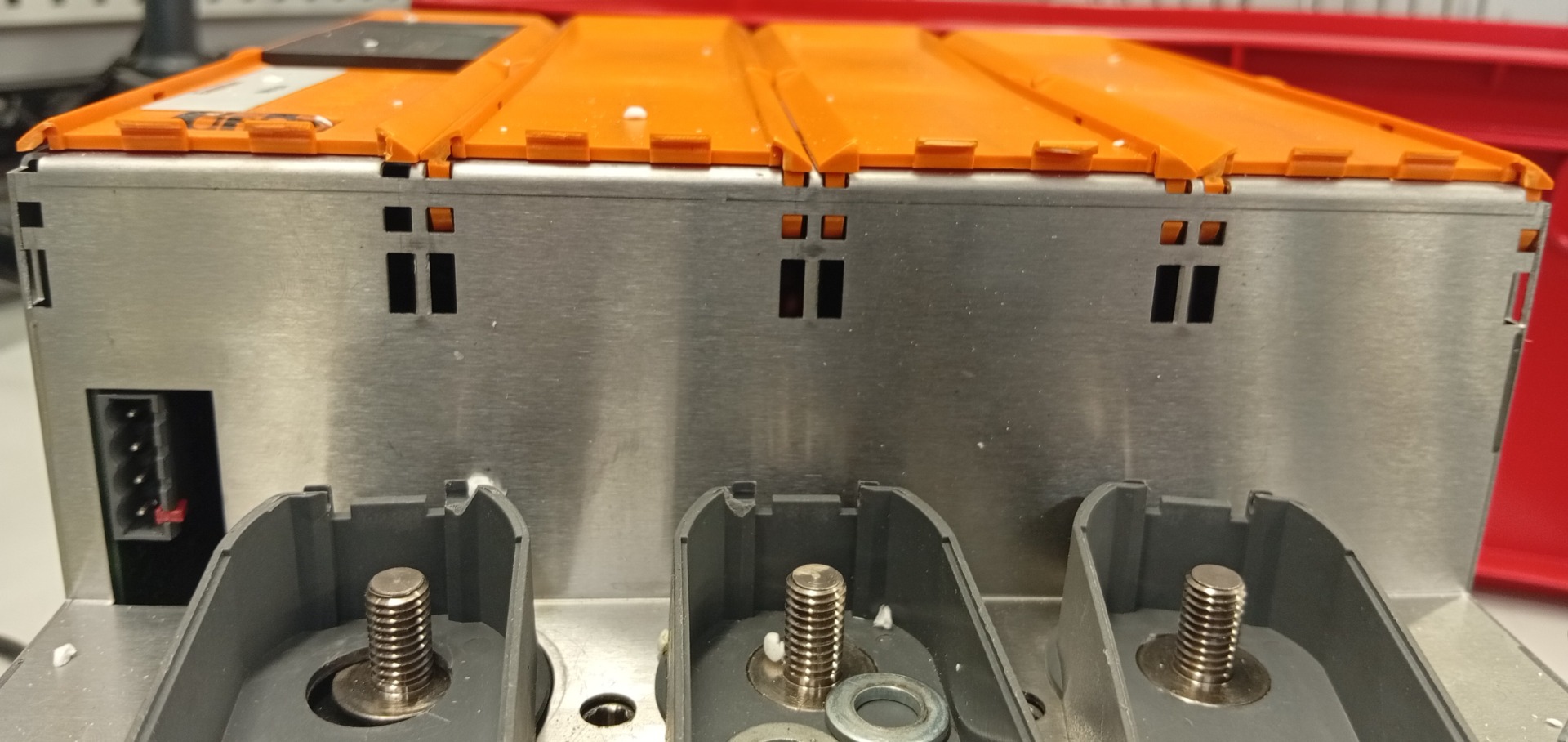

• Connexion moteur : bornes U, V, W et PE sur connexions vissées M8.
• Longueur maximale du câble moteur : 25 m pour les fréquences 5, 10 et 20 kHz.

Ces paramètres montrent que la réparation d’un module variateur B&R exige le contrôle des éléments à fort courant et haute tension. Dans un module de cette classe, l’endommagement ne se limite pas nécessairement
à un seul transistor IGBT. Les effets de la panne peuvent concerner les drivers de grille, l’alimentation auxiliaire, la mesure du courant, les capteurs de température, les circuits enable ainsi que les connexions backplane.

L’analyse thermique est également importante. Le courant continu du module dépend de la fréquence de commutation, du mode de montage, du refroidissement et de la température de fonctionnement. Si le module a fonctionné avec une dissipation thermique dégradée, un système de refroidissement encrassé, un montage incorrect de la cold plate ou une charge d’axe trop élevée, le simple remplacement de l’élément de puissance ne résoudra pas le problème durablement.

Symptômes de panne du variateur B&R dans une machine de production

Un variateur de fréquence B&R endommagé peut présenter des symptômes visibles immédiatement après la mise sous tension ou seulement
après quelques cycles de travail de la machine. Les services de maintenance signalent souvent le problème comme une erreur d’axe,
une absence de disponibilité de l’entraînement, le déclenchement des protections, l’arrêt du mouvement sous charge ou l’absence de réaction du moteur malgré des signaux de commande corrects.

Les symptômes typiques qui doivent conduire à un diagnostic du variateur B&R ACOPOSmulti sont :

• absence de disponibilité du module après application de l’alimentation,
• erreur de surintensité au démarrage de l’axe,
• arrêt de la machine après échauffement du système,
• messages d’erreur liés à la power stage,
• absence de flux de puissance sur la connexion X5,
• fonctionnement instable du servomoteur,
• problème avec le frein de maintien,
• augmentation de la consommation de l’alimentation 24 VDC,
• arrêt du module sous charge,
• fusion de fusibles ou déclenchement des protections en amont,
• traces de surchauffe, odeur de brûlé ou détérioration des connexions à fort courant.

Dans ces cas, il ne faut pas limiter le diagnostic à la réinitialisation de l’erreur et au redémarrage de la machine. Si le module présente une défaillance de l’étage de puissance, de l’isolation, des drivers IGBT ou de l’alimentation auxiliaire, les tentatives de démarrage suivantes peuvent aggraver la panne et augmenter le coût de la réparation.

Erreurs 6045, 6052 et 6053 dans le module ACOPOSmulti

Dans le cas des modules ACOPOSmulti 8BVI, les erreurs liées à l’étage de puissance sont particulièrement importantes.
Le matériel technique concernant le 8BVI0880HCS0.001-1 indique notamment les messages suivants :

• 6045 Power stage: X5 connection: No power flow,
• 6052 Power stage: High-side: Overcurrent,
• 6053 Power stage: Low-side: Overcurrent.

L’erreur 6045 peut indiquer un problème de flux de puissance sur la connexion X5, des conditions de fonctionnement incorrectes de l’étage de puissance, un problème dans le circuit moteur ou une défaillance à l’intérieur du module. Les erreurs 6052 et 6053 concernent le courant du côté high-side ou low-side. Dans la pratique de service, elles nécessitent le contrôle des branches IGBT, des drivers de grille, de la mesure du courant, du circuit intermédiaire DC ainsi que de l’isolation du moteur et du câble.

Toute erreur de surintensité ne signifie pas immédiatement qu’un transistor IGBT est endommagé. La cause peut être un court-circuit entre phases, un claquage de l’isolation du moteur, un câble endommagé, une commande de grille incorrecte, une surcharge mécanique de l’axe, une panne du frein ou une perturbation de l’alimentation auxiliaire. C’est pourquoi la réparation des variateurs industriels B&R doit commencer par des mesures et non par un remplacement aléatoire des composants.

Pourquoi une surcharge thermique peut-elle endommager l’étage de puissance ?

Le module 8BVI0880HCS0.001-1 fonctionne avec de forts courants et une énergie élevée dans le circuit intermédiaire DC.
Avec de tels paramètres, le système de refroidissement influence directement la durée de vie des semi-conducteurs de puissance, des drivers IGBT, des condensateurs et des connexions à fort courant. Si le module fonctionne à une température élevée, le risque de dégradation des composants et d’erreurs apparaissant seulement sous charge augmente.

Dans les applications avec refroidissement cold plate ou montage traversant, il faut vérifier si le module
a un contact thermique correct avec la surface de montage, si le système de refroidissement évacue la chaleur,
et s’il n’y a pas d’encrassement, de jeu de montage, de pression incorrecte ou de conditions de flux incorrectes.
C’est particulièrement important lorsque la panne se répète après le remplacement du module par un autre exemplaire.

En service, nous analysons non seulement les effets de la panne, mais aussi les conditions qui ont pu la provoquer. Le contrôle de la température, de la charge de l’axe, des câbles moteur, du frein, du moteur et des paramètres de l’application permet de réduire le risque d’un nouvel endommagement du module après réparation.

Diagnostic du variateur B&R ACOPOSmulti et décision : réparation, régénération
ou remplacement

Comment se déroule la réparation d’un module variateur B&R ?

La réparation du B&R AUTOMATION 8BVI0880HCS0.001-1 doit suivre un processus organisé. Dans la première étape, le service vérifie l’état initial du module, les traces de dommages, l’historique des symptômes, les erreurs signalées dans la machine ainsi que les conditions de fonctionnement de l’appareil. Plus les informations fournies par la maintenance sont nombreuses, plus il est facile de distinguer une panne du module d’un problème lié au moteur, au câble ou à la mécanique de l’axe.

Le diagnostic du variateur B&R ACOPOSmulti comprend principalement :

• le contrôle de l’étage de puissance IGBT,
• la mesure des courts-circuits dans les branches de puissance,
• la vérification des drivers de grille,
• le contrôle des condensateurs du circuit intermédiaire DC,
• le contrôle du système de mesure du courant,
• la vérification de l’alimentation auxiliaire 24 VDC,
• la vérification des circuits enable,
• le contrôle des capteurs de température,
• le contrôle des connexions backplane,
• la vérification des interfaces et des modules d’extension,
• le contrôle du circuit du frein de maintien,
• les tests de communication du module dans le système ACOPOSmulti.

Après localisation des dommages, le service peut remplacer les éléments de puissance, réparer la section de commande des grilles, régénérer les connexions à fort courant, remplacer les éléments de l’alimentation auxiliaire, contrôler les condensateurs, nettoyer, réaliser une inspection thermique et effectuer des tests fonctionnels. Dans le cas d’appareils travaillant
dans des applications critiques, des tests en charge sont indispensables, et pas seulement une mesure statique sur banc.

Après la réparation du module B&R 8BVI0880HCS0.001-1, il faut vérifier la stabilité du fonctionnement de l’axe, la réaction à l’activation enable, le comportement sous charge, la température, la communication, la gestion du frein de maintien ainsi que la réaction
aux états d’erreur. Seul un tel périmètre de tests constitue une base réelle pour le remontage du variateur de fréquence
dans la machine.

Quand la réparation d’un variateur B&R est-elle pertinente ?

La réparation du variateur de fréquence B&R AUTOMATION 8BVI0880HCS0.001-1 est particulièrement pertinente lorsque le module fait partie d’une machine en fonctionnement et que son remplacement par un nouvel exemplaire implique un long délai d’attente, des coûts élevés ou un risque de problèmes de compatibilité. Dans de nombreux sites de production, les modules ACOPOSmulti travaillent sur des lignes qui doivent maintenir la continuité de production, c’est pourquoi le temps de réaction est aussi important que le prix de la pièce elle-même.

La maintenance du variateur de fréquence B&R AUTOMATION mérite d’être envisagée lorsque :

• le module a un étage de puissance endommagé, mais les cartes de commande peuvent être remises en service,
• les erreurs 6045, 6052 ou 6053 apparaissent,
• l’appareil signale une erreur seulement après échauffement,
• le module est difficilement disponible comme pièce neuve,
• l’usine souhaite conserver la compatibilité avec la configuration existante de la machine,
• le remplacement par une autre variante exigerait une configuration supplémentaire,
• le délai d’attente d’un nouveau module augmente le coût de l’arrêt de production.

La réparation est également une bonne solution lorsque le service de maintenance souhaite sécuriser un module de réserve
après régénération. Un tel élément peut réduire un futur arrêt, car en cas de nouvelle panne, il n’est pas nécessaire de recommencer le processus d’achat depuis le début.

Quand vaut-il la peine d’acheter une pièce de rechange ou un module régénéré ?

L’achat d’une pièce de rechange peut être une meilleure solution lorsque le module est endommagé dans plusieurs sections à la fois, présente de graves dommages mécaniques, des brûlures du stratifié, des détériorations importantes des pistes à fort courant ou lorsque le délai de réparation ne rentre pas dans la fenêtre de maintenance du site. Dans ces cas, la maintenance a souvent besoin d’une décision rapide : réparation du module actuel, achat d’un appareil d’occasion, achat d’un module régénéré ou réalisation parallèle de ces deux actions.

Dans la pratique industrielle, un modèle mixte s’avère souvent pertinent. L’usine achète un module fonctionnel
pour un remplacement rapide, tandis que le B&R 8BVI0880HCS0.001-1 endommagé est envoyé au service comme élément de réserve
après régénération. Ainsi, la production peut redémarrer plus rapidement et l’entreprise récupère une partie de la valeur de l’appareil endommagé.

Lors du choix d’une pièce de rechange, il faut tenir compte de la référence catalogue complète, de la version d’exécution,
du type de refroidissement, de la compatibilité avec le bus ACOPOSmulti, de la configuration du système, des modules d’extension, du logiciel et des paramètres de l’application. Le remplacement par une variante apparemment similaire sans contrôle de compatibilité peut provoquer des erreurs de mise en service ou des problèmes d’axe.

Rachat, modernisation et maintenance des modules ACOPOSmulti pour les services de maintenance

Dans le cas des anciens systèmes d’entraînement B&R, le service de maintenance doit souvent combiner plusieurs objectifs : supprimer la panne actuelle, limiter le coût de l’arrêt, sécuriser les pièces de rechange et planifier la poursuite de l’exploitation de la machine. C’est pourquoi la seule réparation du variateur de fréquence n’épuise pas toujours le sujet.

RGB Elektronika accompagne les sites industriels dans des domaines tels que la réparation, la maintenance, la régénération, le diagnostic, le rachat d’appareils endommagés, la vente de pièces de rechange ainsi que la modernisation de certains éléments d’automatisation. Cela concerne non seulement les variateurs de fréquence et servocommandes, mais aussi les automates PLC, panneaux HMI, alimentations, encodeurs, modules I/O, démarreurs progressifs, convertisseurs, systèmes de puissance et électronique de commande.

Si le module B&R ACOPOSmulti fonctionne dans une machine critique, il est également utile d’envisager le contrôle des éléments associés. Un câble moteur endommagé, un frein usé, un problème d’isolation du moteur, un refroidissement incorrect ou de mauvaises conditions de fonctionnement peuvent à nouveau endommager le variateur réparé. Un diagnostic bien réalisé doit donc répondre à la question de ce qui est tombé en panne et pourquoi cette panne s’est produite.
