Réparation du Siemens 6SN1123. Comment la poussière et la surchauffe peuvent arrêter un SIMODRIVE 611?

La réparation du Siemens 6SN1123 peut s’avérer nécessaire non seulement après une panne électronique soudaine. Dans le cas décrit ici, le problème s’est développé sur une longue période : la poussière se déposant sur les grilles de ventilation a réduit le flux d’air, le système de refroidissement évacuait de moins en moins bien la chaleur, et la température élevée a accéléré l’usure des composants. Le Siemens 6SN1123 a finalement subi une panne, alors qu’il n’avait auparavant signalé aucun code d’erreur.

Il s’agit là d’une information importante pour les services de maintenance. La poussière n’arrête généralement pas la production en une seule journée. Son effet peut s’accumuler pendant des mois, voire des années, tandis que la panne elle-même peut survenir brutalement – au moment où l’appareil perd sa marge thermique, ou où l’un de ses composants vieillissants cesse de fonctionner correctement.

Appeler : +48 717 500 983

Réparation du Siemens 6SN1123 – étude de cas d’une panne du système de refroidissement

Qu’est-ce qui est arrivé au service technique de RGB Elektronika ?

Un Siemens 6SN1123-1AA00-0DA1 issu d’un système SIMODRIVE 611 est arrivé au service technique. Il s’agit d’un module de puissance destiné à commander un seul axe d’entraînement. Dans cette version, l’appareil fournit un courant de sortie de 80 A et utilise un système de refroidissement interne chargé d’évacuer la chaleur générée pendant le fonctionnement.

Dans les systèmes SIMODRIVE 611, les différents modules fonctionnent côte à côte dans une même armoire de commande. Cela signifie que l’état de la ventilation, la température à l’intérieur de l’armoire et la propreté des canaux de circulation d’air ont de l’importance non seulement pour un appareil isolé, mais aussi pour les conditions thermiques de l’ensemble.

Dans le cas décrit ici, le problème direct n’était pas un incident isolé, mais des années de négligence du système de refroidissement.

Comment la poussière a-t-elle réduit le flux d’air dans le Siemens 6SN1123 ?

La poussière se déposant sur les grilles de ventilation réduisait progressivement la surface à travers laquelle l’air pouvait circuler dans l’appareil. Plus l’encrassement était important, moins le système de refroidissement parvenait à évacuer efficacement la chaleur des composants en fonctionnement.

Le problème a un caractère progressif. Un module peut fonctionner apparemment normalement pendant longtemps, alors même que ses conditions thermiques se détériorent progressivement. À mesure que la température augmente, les composants électroniques fonctionnent dans un environnement de plus en plus défavorable, et leur processus de vieillissement naturel peut s’accélérer.

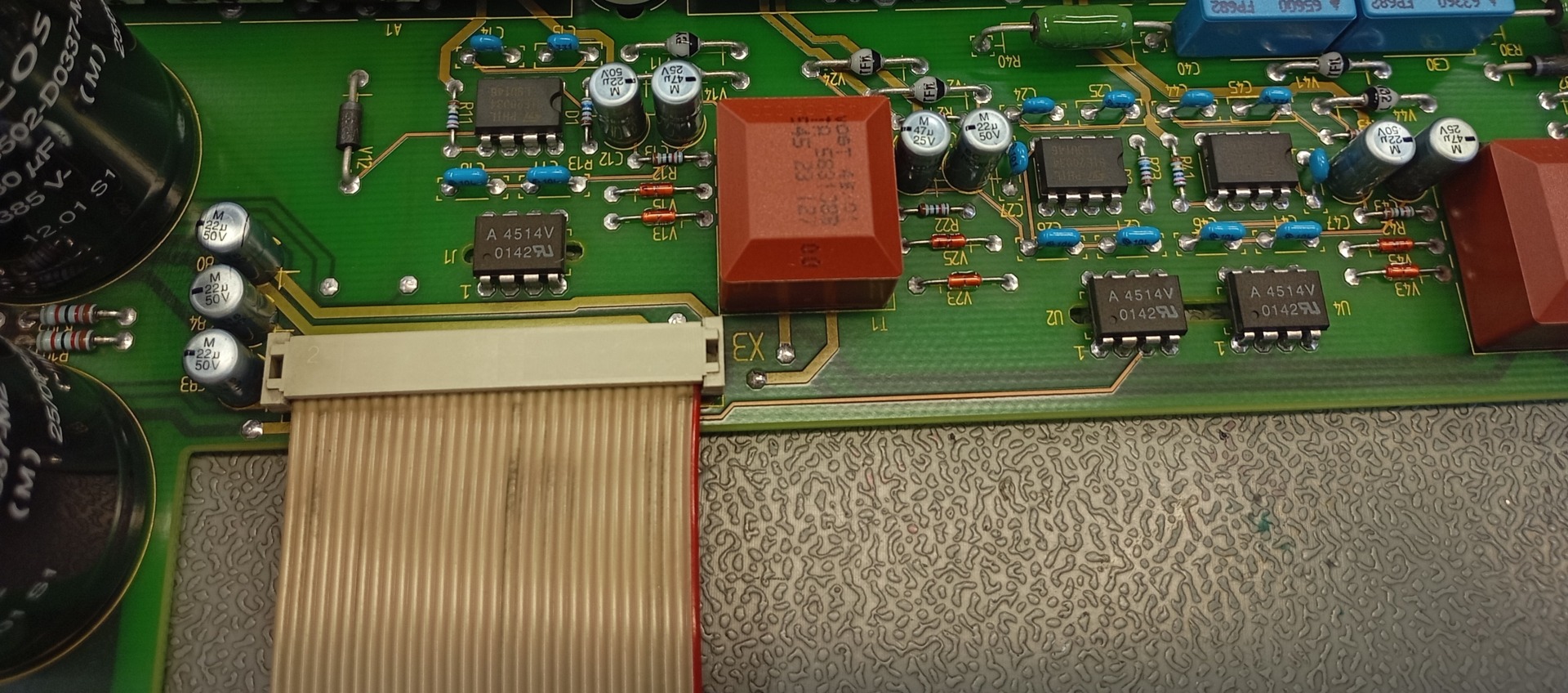

Dans le cas de ce Siemens 6SN1123, l’encrassement ne s’est pas limité aux grilles. De la saleté s’est également accumulée à l’intérieur de l’appareil et sur la carte de commande. La réduction du flux d’air, combinée à un fonctionnement prolongé à température élevée, a entraîné d’autres problèmes.

Pourquoi la surchauffe accélère-t-elle l’usure des condensateurs ?

L’une des conséquences de la surchauffe prolongée a été la dégradation de l’état des condensateurs. L’électrolyte à l’intérieur des condensateurs s’assèche avec le temps, et une température élevée peut accélérer ce processus. Dans l’appareil concerné, des condensateurs asséchés ont été constatés, ce qui s’est avéré être la cause directe de la panne.

C’est pourquoi, en cas de surchauffe du Siemens 6SN1123, il ne suffit pas de se concentrer uniquement sur le ventilateur ou la grille de ventilation. Des problèmes de température prolongés peuvent également avoir des répercussions sur d’autres parties de l’électronique.

Si un module fonctionne dans un environnement poussiéreux, si le flux d’air a nettement diminué, ou si le boîtier est plus chaud qu’auparavant, il est préférable d’agir avant qu’une panne ne survienne. RGB Elektronika peut effectuer le diagnostic de l’appareil et déterminer l’étendue de service nécessaire.

Siemens 6SN1123 sans code d’erreur – qu’a révélé le diagnostic ?

L’un des aspects les plus intéressants de ce cas était l’absence de code d’erreur. Le Siemens 6SN1123 n’a émis aucun message indiquant clairement la source du problème. La simple lecture du diagnostic de la machine ne suffisait donc pas à déterminer la cause réelle de la panne.

Ce n’est que le diagnostic physique de l’appareil qui a permis de constater la gravité des conséquences du refroidissement dégradé. Un encrassement accumulé depuis plusieurs années était visible sur la grille de ventilation et à l’intérieur du module, et l’état des condensateurs a confirmé que le problème thermique existait depuis bien plus longtemps que la panne finale elle-même.

Il s’agit d’un exemple important du point de vue de la maintenance : l’absence d’alarme de température ne signifie pas automatiquement que les conditions thermiques de l’appareil sont correctes. Si la température du boîtier, le flux d’air ou le comportement de l’entraînement sous charge change, il est utile d’inclure l’état du refroidissement dans le diagnostic.

Qu’a impliqué la réparation du Siemens 6SN1123-1AA00-0DA1 ?

Une fois l’étendue des dommages établie, la réparation du Siemens 6SN1123 a nécessité des travaux couvrant plusieurs domaines de l’appareil. L’intervention ne s’est pas limitée au simple retrait des salissures visibles.

• le système de commande a été réparé,
• les convertisseurs internes ont été remplacés,
• le système de refroidissement a été remplacé,
• le système de mesure a été étalonné,
• l’ensemble de l’appareil a fait l’objet d’un entretien.

Réparation de la commande et remplacement des convertisseurs internes

L’étendue de la panne concernait également des composants situés en dehors du seul système de ventilation, c’est pourquoi une réparation de la commande et un remplacement des convertisseurs internes ont également été nécessaires. Cela montre pourquoi, en cas de surchauffe prolongée, un simple nettoyage de l’appareil peut être une mesure prise trop tard.

Lors du diagnostic d’appareils similaires, il convient également de prendre en compte d’autres causes potentielles de dommages. Dans les systèmes d’entraînement, un problème peut aussi provenir des connexions entre les modules ou d’événements survenus au niveau de l’alimentation électrique. Les pics de tension dans le réseau d’alimentation peuvent constituer un risque pour les composants de l’étage de puissance, c’est pourquoi la cause d’une panne ne devrait pas être déterminée sur la seule base d’un symptôme.

Remplacement du système de refroidissement et étalonnage du système de mesure

Le diagnostic le plus efficace consiste à éliminer progressivement les sources possibles du problème. Sur le Siemens 6SN1123 décrit ici, le système de refroidissement a également été remplacé. Cela était important, car la cause de la surchauffe devait être éliminée en même temps que les effets que la température élevée avait laissés dans l’électronique.

L’étendue des travaux a également inclus l’étalonnage du système de mesure ainsi qu’un entretien complet du module. Cette approche permet de considérer la réparation non pas comme le simple remplacement d’un composant défectueux, mais comme un travail sur l’ensemble de l’appareil, dont les composants ont fonctionné pendant longtemps dans des conditions défavorables.

Comment réduire le risque d’une nouvelle panne du SIMODRIVE 611 ?

Comment reconnaître une surchauffe du Siemens 6SN1123 ?

Les problèmes de refroidissement ne commencent pas toujours par un message clair. Pour les appareils en service depuis de nombreuses années, il convient de prêter une attention particulière aux changements par rapport à leur comportement antérieur.

Un signal d’alerte peut être un flux d’air réduit au niveau des grilles de ventilation, un échauffement du boîtier plus important qu’auparavant, ou des instabilités et des arrêts apparaissant sous charge, difficiles à relier à une autre cause.

Il convient également de vérifier les conditions à l’intérieur de l’armoire de commande elle-même. Même un système de refroidissement du module en bon état aura plus de difficultés si la température ambiante est élevée, si la ventilation de l’armoire est insuffisante, ou si les filtres et les canaux d’air sont fortement encrassés.

À quelle fréquence contrôler et nettoyer le système de refroidissement du variateur ?

Il n’existe pas d’intervalle unique valable pour chaque usine. La fréquence des contrôles doit être fondée sur les conditions réelles de fonctionnement. Un module fonctionnant dans une armoire propre et bien ventilée nécessite une approche différente d’un appareil installé dans un atelier fortement empoussiéré et soumis à une utilisation intensive.

L’entretien peut comprendre la sauvegarde ou la synchronisation des paramètres, un nettoyage professionnel des composants, un contrôle de l’état de l’électronique, l’identification des éléments usés, le remplacement des pièces dont l’efficacité a diminué, le contrôle des matériaux thermoconducteurs, ainsi que des tests fonctionnels une fois les travaux terminés.

La régularité est l’élément le plus important. Un contrôle effectué lors d’un arrêt planifié permet de détecter un encrassement croissant avant que la réduction du flux d’air ne commence à affecter la température de fonctionnement des composants.

Si des modules SIMODRIVE 611 fonctionnent dans votre usine depuis de nombreuses années, il est utile d’inclure leur refroidissement et l’état de leur électronique dans le programme de contrôles préventifs. RGB Elektronika effectue le service et l’entretien d’équipements d’automatisation industrielle.

La poussière n’est pas la seule menace pour le Siemens 6SN1123

Cette étude de cas montre une panne causée principalement par un refroidissement dégradé, mais des symptômes similaires ne signifient pas toujours la même cause. Le diagnostic du Siemens 6SN1123 doit également prendre en compte les autres composants du système.

De nombreuses années d’exploitation et les vibrations de la machine peuvent affecter les connexions entre les modules d’un système SIMODRIVE 611. Un autre domaine nécessitant de l’attention est l’alimentation électrique. Les surtensions et les pics de tension dans l’installation peuvent endommager les composants responsables de la conversion d’énergie.

Pour cette raison, remplacer un composant choisi au hasard sans confirmer la source du problème peut ne pas résoudre la panne. En particulier dans les systèmes d’entraînement plus anciens, il est conseillé de diagnostiquer l’appareil comme un élément d’un système plus vaste.

Réparer ou remplacer le Siemens 6SN1123 – que choisir ?

La décision entre réparation et remplacement doit reposer sur l’étendue des dommages, la disponibilité d’un appareil de remplacement, le délai nécessaire pour remettre la machine en service, ainsi que le coût des deux solutions. L’âge du Siemens 6SN1123 à lui seul ne devrait pas être le seul critère de décision.

Quand la réparation du module a-t-elle du sens ?

La réparation est particulièrement à envisager lorsque l’appareil fait partie d’un système SIMODRIVE 611 existant et fonctionnant correctement, et que le diagnostic permet de déterminer l’étendue précise des dommages. Conserver le même type de module peut également limiter l’ampleur des modifications à apporter du côté de la machine.

Quand est-il préférable d’envisager un appareil de remplacement ?

Un appareil de remplacement est à envisager lorsque le délai de reprise de la production l’exige, que l’étendue des dommages est très importante, ou que la comparaison entre le coût et la durée de la réparation penche en faveur d’une autre solution. En pratique, le service de maintenance devrait comparer les deux scénarios avant de prendre une décision.

Si un module de remplacement est disponible, il peut également servir de solution de secours pendant le diagnostic et la réparation de l’appareil d’origine. Cela est particulièrement important dans les machines où la panne d’un seul composant SIMODRIVE 611 arrête une étape clé du processus de production.

Service Siemens 6SN1123 et SIMODRIVE 611 chez RGB Elektronika

RGB Elektronika prend en charge le diagnostic, la réparation et l’entretien d’équipements d’automatisation industrielle, notamment les variateurs, les servo-entraînements et les modules de systèmes d’entraînement Siemens. Dans le cas du Siemens 6SN1123, il est important d’établir non seulement quel composant a été endommagé, mais aussi pourquoi la panne s’est produite.

Le cas décrit ici montre qu’un encrassement minime, longtemps ignoré, peut déclencher toute une chaîne de problèmes : la poussière réduit le flux d’air, la température augmente, les composants vieillissent plus vite, et l’appareil peut finir par cesser de fonctionner sans avoir préalablement signalé de code d’erreur clair.

C’est pourquoi, pour les modules SIMODRIVE 611 plus anciens, il convient de considérer l’état du refroidissement comme l’un des éléments fondamentaux de l’entretien de l’appareil. Un nettoyage et un contrôle effectués lors d’un arrêt planifié sont nettement plus faciles à intégrer dans un calendrier qu’un diagnostic non planifié au moment de l’arrêt de la machine.

Besoin d’une réparation du Siemens 6SN1123 ou d’un diagnostic d’un module SIMODRIVE 611 ? Contactez RGB Elektronika et envoyez la désignation de l’appareil ainsi que des informations sur les symptômes de la panne. Cela permettra d’entamer le processus de service et de déterminer les actions à suivre. –> Demander un devis de réparation
