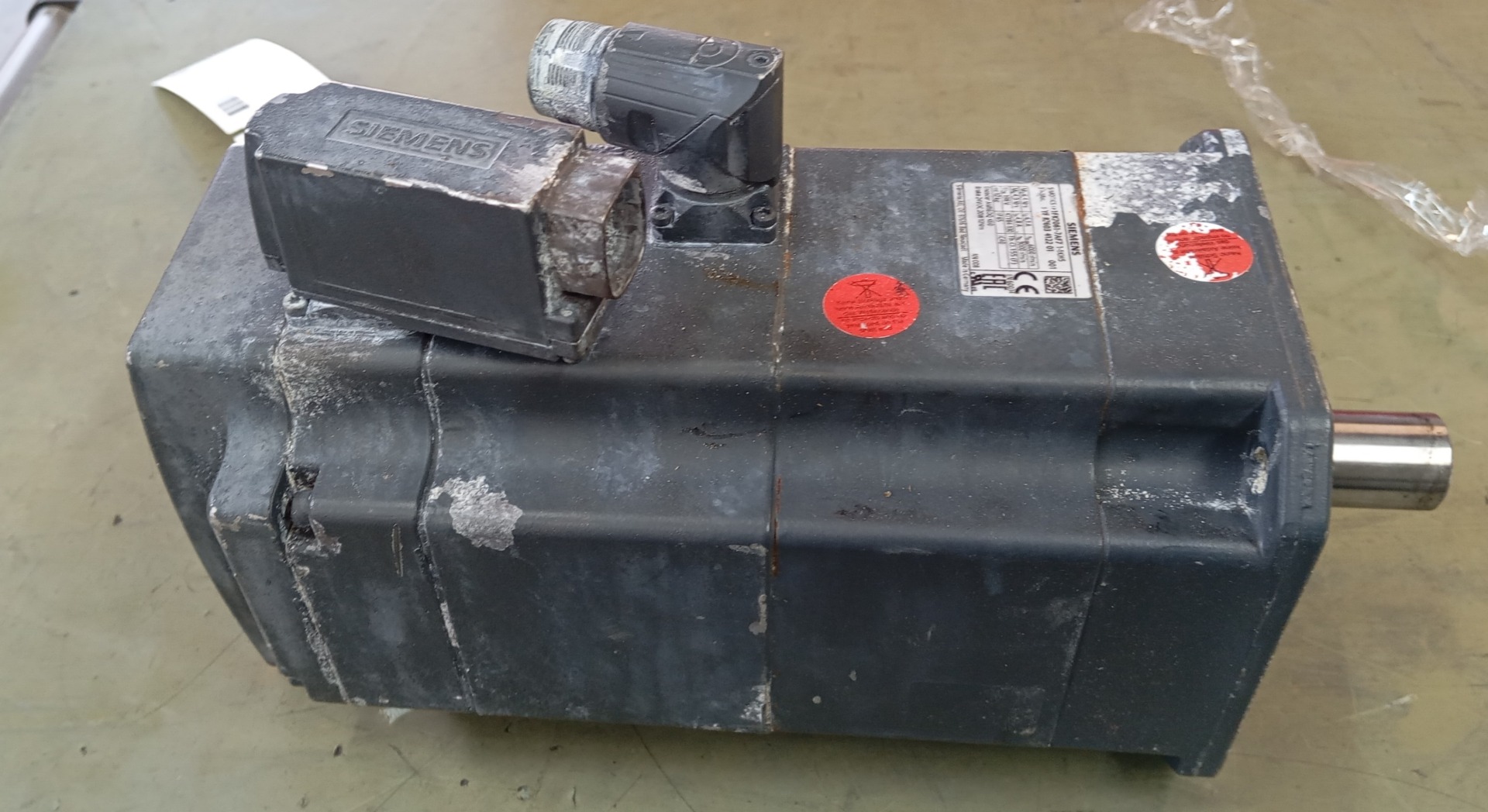

Réparation du servomoteur Siemens 1FK7061-7AF71-1KH5. Symptômes de panne, diagnostic et reconditionnement

La réparation du Siemens 1FK7061-7AF71-1KH5 doit commencer par déterminer si la source du problème se situe dans la partie mécanique du servomoteur, l’enroulement, le frein, le codeur, la connexion Drive-CLiQ ou un élément du système d’entraînement de la machine. Les bruits, vibrations, élévations de température, problèmes de positionnement et l’impossibilité de démarrer l’axe ne signifient pas automatiquement qu’il faut remplacer le moteur complet. Un diagnostic correct permet de déterminer l’étendue des dommages et de décider s’il est plus pertinent d’effectuer une réparation, un reconditionnement complet ou d’utiliser une pièce de remplacement.

Le Siemens 1FK7061-7AF71-1KH5 appartient à la famille des servomoteurs synchrones SIMOTICS S-1FK7 High Dynamic utilisés dans les axes dynamiques des machines. En raison de l’interaction entre la partie mécanique, le système de retour de position, le frein et l’électronique de l’entraînement, des symptômes similaires peuvent avoir des origines différentes. Il est donc conseillé de diagnostiquer l’ensemble du système avant de remplacer le servomoteur.

Appelez : +48 717 500 983

Symptômes de panne du Siemens 1FK7061-7AF71-1KH5 et diagnostic du servomoteur

Siemens 1FK7061-7AF71-1KH5 – principales caractéristiques techniques

Le modèle 1FK7061-7AF71-1KH5 est un servomoteur synchrone à aimants permanents de la famille SIMOTICS S-1FK7 High Dynamic. Sa conception est destinée aux applications nécessitant une réponse rapide de l’axe et un contrôle précis du mouvement.

Paramètre	Valeur
Type de moteur	servomoteur synchrone à aimants permanents
Famille	SIMOTICS S-1FK7 High Dynamic
Vitesse nominale	3000 tr/min
Puissance	1,7 kW
Couple nominal	5,4 Nm
Couple à l’arrêt	6,4 Nm
Courant nominal	5,3 A
Couple maximal	17,3 Nm
Vitesse mécanique maximale	6000 tr/min
Refroidissement	naturel
Exécution mécanique	IM B5
Frein	24 V DC ±10%, env. 0,8 A, couple de maintien 13 Nm
Retour de position	codeur absolu, interface Drive-CLiQ
Indice de protection	IP65, IP67 côté bride
Capteur de température	KTY84 dans l’enroulement du stator
Résistance de l’enroulement à 20°C	0,74 Ω

La mesure du courant, de la résistance des enroulements, du comportement du frein ou de la température du moteur doit être interprétée en fonction de la conception de la variante concernée, et non uniquement à partir des données générales de la série 1FK7.

Quels symptômes indiquent une panne du Siemens 1FK7061-7AF71-1KH5 ?

Une panne du servomoteur ne provoque pas toujours l’arrêt immédiat de l’axe. Certains problèmes se développent progressivement et entraînent d’abord une dégradation des performances de la machine. Le service maintenance doit notamment être attentif aux changements de comportement de l’axe par rapport à son fonctionnement habituel.

• Bruit pendant la rotation – peut indiquer une usure des roulements ou un problème mécanique.
• Vibrations accrues – nécessitent de contrôler les roulements, l’arbre, la fixation et les éléments de transmission.
• Échauffement excessif – peut être lié à une surcharge, aux enroulements, au frein, aux roulements ou à des problèmes du système de commande.
• Fonctionnement irrégulier de l’axe – peut résulter de problèmes mécaniques ou d’un retour de position incorrect.
• Problèmes de positionnement – nécessitent de contrôler le codeur, Drive-CLiQ, les connexions de signal et la partie mécanique de l’axe.
• Erreurs de retour de position – peuvent indiquer une panne du codeur, du câble ou des connecteurs.
• Augmentation du courant consommé – peut être due à des résistances mécaniques accrues ou à un problème électrique.
• Le frein ne se libère pas – peut empêcher le démarrage de l’axe ou provoquer un fort échauffement.
• Impossible de démarrer l’axe – nécessite un diagnostic du servomoteur, du variateur associé et de l’installation.

Si le Siemens 1FK7061-7AF71-1KH5 commence à fonctionner plus bruyamment, perd sa stabilité de position ou génère des erreurs d’axe répétitives, poursuivre son utilisation sans diagnostic peut augmenter l’étendue de la réparation ultérieure.

Quelles sont les causes les plus fréquentes de panne d’un servomoteur Siemens 1FK7 ?

Symptôme	Cause possible	Éléments à contrôler
Bruit et vibrations	roulements, arbre, élément mécanique de l’axe	jeu, résistance à la rotation, faux-rond de l’arbre, état des roulements
Erreurs de position	codeur ou Drive-CLiQ	retour de position, câbles, connecteurs, stabilité de lecture
Le moteur ne démarre pas	frein, codeur, enroulement ou variateur	alimentation du frein, enroulements, retour de position, alarmes du variateur
Température élevée	surcharge, résistances mécaniques, enroulement, frein	courant, roulements, frein, résistance des phases et isolation
Fonctionnement irrégulier	retour de position ou dommage mécanique	codeur, arbre, roulements et paramètres de l’axe

Usure des roulements et problèmes mécaniques

Les roulements fonctionnent avec d’importantes variations de vitesse et de charge. Leur usure peut entraîner des bruits, des vibrations, une augmentation des résistances mécaniques et un échauffement. À un stade avancé, le problème peut également affecter la stabilité du système de retour de position.

Le diagnostic mécanique doit inclure le contrôle de la fluidité de rotation, des jeux, du faux-rond de l’arbre, des surfaces d’étanchéité et de l’état des composants en interaction avec l’arbre. Le simple remplacement des roulements sans contrôle des autres composants ne résout pas toujours la cause de la panne.

Panne du codeur Siemens Drive-CLiQ

La version Siemens 1FK7061-7AF71-1KH5 utilise un système de retour de position absolu fonctionnant avec l’interface Drive-CLiQ. Un fonctionnement incorrect peut provoquer des problèmes d’identification de la position, des erreurs au démarrage, des arrêts de l’axe ou l’impossibilité d’effectuer un mouvement.

Avant de considérer le codeur comme défectueux, il convient également de contrôler les câbles et les connecteurs de signal. Les problèmes de connexion peuvent provoquer des symptômes très similaires à ceux d’une défaillance du système de mesure lui-même.

Panne du frein du servomoteur Siemens

Dans cette configuration, le frein est alimenté en 24 V DC ±10%, consomme environ 0,8 A et offre un couple de maintien de 13 Nm. Des problèmes de déverrouillage peuvent empêcher le mouvement de l’axe, augmenter la consommation de courant ou provoquer un échauffement du moteur lors de la tentative de démarrage.

Pendant le diagnostic, il convient de vérifier l’alimentation du frein, sa réaction aux commandes ainsi que la libération mécanique de l’arbre. Cela permet de distinguer une panne du frein lui-même d’un problème dans le circuit de commande.

Enroulements, isolation, capteur de température et connecteurs

Un autre groupe de pannes concerne la partie électrique. Il est conseillé de contrôler la résistance des enroulements et de comparer les résultats entre les phases. La valeur de référence pour cette version est d’environ 0,74 Ω à 20°C. Le résultat doit être interprété en tenant compte de la température de l’enroulement et de la méthode de mesure utilisée.

Le test d’isolation ainsi que le contrôle du capteur de température KTY84 situé dans l’enroulement du stator sont également importants. Il ne faut pas négliger l’état des connecteurs de puissance et de signal, car des contacts, câbles ou connexions endommagés peuvent provoquer un fonctionnement instable de l’ensemble de l’axe.

Comment se déroule le diagnostic du servomoteur Siemens 1FK7061-7AF71-1KH5 ?

Un diagnostic efficace d’un servomoteur Siemens doit couvrir la partie mécanique, la partie électrique et le système de retour de position. Cela permet d’identifier la cause réelle de la panne au lieu de remplacer successivement des composants par essais successifs.

• Inspection visuelle du boîtier, de l’arbre, des connecteurs et des surfaces d’étanchéité.
• Contrôle de la fluidité de rotation et de l’état des roulements.
• Mesure du faux-rond de l’arbre et contrôle de la mécanique.
• Mesure de la résistance des enroulements et comparaison des phases.
• Test de l’état de l’isolation des enroulements.
• Contrôle du capteur de température.
• Contrôle du frein et de son circuit d’alimentation.
• Diagnostic du codeur et de la connexion Drive-CLiQ.
• Contrôle des connecteurs de puissance et de signal.
• Évaluation de la possibilité que la panne ait une origine extérieure au servomoteur lui-même.

Il est particulièrement important de distinguer les problèmes du moteur des pannes du variateur, des câbles ou de la mécanique de la machine. Le remplacement d’un servomoteur fonctionnel ne supprimera pas la panne si la source des erreurs reste le câble de retour de position, l’installation ou le système entraîné.

Réparation et reconditionnement du Siemens 1FK7061-7AF71-1KH5 – quand réparer et quand remplacer ?

Que peut comprendre le reconditionnement d’un servomoteur SIMOTICS S ?

L’étendue du reconditionnement du Siemens 1FK7061-7AF71-1KH5 doit découler du diagnostic. Tous les appareils ne nécessitent pas une remise en état complète. Dans certains cas, une réparation de la partie mécanique peut suffire, tandis que dans d’autres il est nécessaire d’éliminer plusieurs défauts simultanés.

Le reconditionnement peut notamment comprendre :

• le remplacement des roulements usés,
• le remplacement des joints,
• la réparation ou le remplacement du frein,
• la réparation du système de codeur,
• le rétablissement du bon fonctionnement des connexions Drive-CLiQ,
• la réparation des enroulements,
• la réparation des connecteurs de puissance et de signal,
• le contrôle et la correction des éléments mécaniques,
• le nouveau réglage du système de retour de position si l’étendue des travaux effectués l’exige.

Lors de la réparation de servomoteurs, il est particulièrement important de préserver la relation entre la partie mécanique et le système de retour de position. Un assemblage incorrect du moteur ou un mauvais réglage du système de mesure peut provoquer des problèmes uniquement après le redémarrage de l’axe.

Comment contrôler un servomoteur après réparation ?

La réparation ne doit pas se terminer par le simple remplacement de l’élément endommagé. Un servomoteur destiné à reprendre son fonctionnement en production doit subir des tests confirmant le comportement de ses paramètres essentiels.

Après le reconditionnement du Siemens 1FK7061-7AF71-1KH5, il convient de vérifier :

• le fonctionnement mécanique à différentes vitesses,
• le niveau des vibrations et du bruit,
• le courant consommé,
• la température pendant le fonctionnement,
• le fonctionnement du frein,
• la stabilité des valeurs du codeur,
• la précision du positionnement,
• le comportement du servomoteur sous charge.

Le test dynamique est particulièrement important, car certains problèmes n’apparaissent pas lors d’une mesure statique. Seul le fonctionnement avec des variations de vitesse et de charge permet de détecter une instabilité du retour de position, des vibrations excessives ou une élévation anormale de la température.

Réparer ou remplacer le Siemens 1FK7061-7AF71-1KH5 ?

La décision ne doit pas dépendre uniquement du prix de l’intervention. Dans une usine de production, c’est le coût total de remise en service de la machine qui compte : disponibilité des pièces, durée de l’arrêt, risque lié à la mise en service d’une autre variante et éventuels travaux nécessaires pour modifier la configuration de l’entraînement.

Situation	Solution à envisager
Roulements ou frein endommagés, autres composants fonctionnels	réparation ou reconditionnement
Problème avec le codeur ou Drive-CLiQ	diagnostic et réparation du système de retour de position
Enroulements endommagés	évaluation de la rentabilité du reconditionnement électrique
Dommages mécaniques importants	comparaison du coût du reconditionnement avec un appareil de remplacement
Aucune pièce adaptée disponible en stock dans l’usine	réparation de l’appareil existant ou recherche d’une version reconditionnée
Modernisation de la machine	analyse de la compatibilité d’une solution d’entraînement plus récente

Lors du remplacement d’un servomoteur, il ne suffit pas de comparer uniquement la puissance de 1,7 kW ou la vitesse de 3000 tr/min. Le couple, la géométrie de montage, l’arbre, le frein, le retour de position, les connecteurs ainsi que la compatibilité avec le variateur utilisé et la configuration de l’axe sont également importants.

Par conséquent, si le modèle exact n’est pas disponible, il est plus sûr de sélectionner un remplacement à partir de la référence complète de l’appareil et des paramètres de l’application, plutôt qu’en se basant uniquement sur quelques données essentielles de la plaque signalétique.

Comment réduire le coût d’un arrêt après une panne de servomoteur ?

Pour le service maintenance, le prix d’une réparation ponctuelle est souvent moins important que la durée pendant laquelle la machine ne produit pas. Après une panne de servomoteur, il est donc recommandé de lancer plusieurs actions en parallèle : diagnostiquer l’appareil endommagé, vérifier la disponibilité d’une pièce de remplacement et évaluer la possibilité d’utiliser un appareil reconditionné.

Si le servomoteur exact est disponible dans le stock de l’usine comme pièce de réserve, l’appareil endommagé peut être reconditionné après son remplacement afin de reconstituer le stock d’urgence. Dans les usines utilisant plusieurs axes similaires, cette approche permet souvent de réduire efficacement le risque de nouveaux arrêts.

Il est également utile d’analyser la cause première de la panne. Si de nouveaux roulements, un codeur ou un frein sont installés sans éliminer le problème provenant de la mécanique de la machine, du refroidissement, des câbles ou des paramètres de fonctionnement de l’axe, la panne peut réapparaître.

Comment préparer le Siemens 1FK7061-7AF71-1KH5 pour l’expédition au service de réparation ?

Il est utile de joindre à l’appareil des informations susceptibles d’accélérer le diagnostic :

• la référence complète Siemens 1FK7061-7AF71-1KH5,
• une photo de la plaque signalétique,
• le code ou le message d’alarme du variateur,
• une description du comportement de l’axe avant la panne,
• une indication précisant si le problème apparaît après l’échauffement,
• des informations sur les réparations précédentes,
• une description des bruits inhabituels, vibrations ou problèmes de frein.

Le servomoteur doit également être protégé contre les chocs pendant le transport, en particulier au niveau de l’arbre, des connecteurs et des éléments du système de retour de position.

Service, reconditionnement, modernisation et rachat d’équipements Siemens chez RGB Elektronika

RGB Elektronika prend en charge les équipements d’automatisation et d’électronique industrielle utilisés par les services de maintenance, de production et de SAV. Selon l’état de l’appareil, un diagnostic, une réparation ou un reconditionnement peuvent être effectués. En cas de modification de la configuration de la machine, il est également possible d’analyser une solution de remplacement ou une modernisation.

Il peut également être intéressant d’envisager le rachat de composants d’automatisation inutilisés ou endommagés. Les appareils retirés des machines après une modernisation peuvent encore avoir une valeur comme pièces détachées, appareils à reconditionner ou sources de composants pour le service.

Vous devez faire réparer un Siemens 1FK7061-7AF71-1KH5 ? Envoyez à RGB Elektronika une photo de la plaque signalétique, le code d’alarme et une brève description du comportement de l’axe. Ces informations permettent d’identifier provisoirement le problème, puis, après le diagnostic de l’appareil, de choisir une réparation, un reconditionnement ou une solution de remplacement adaptée à la situation de production. –> Demander une réparation
