Réparation du servomoteur Baumuller DSOG100L35. Surchauffe, perte de couple et problèmes de commande

La réparation du servomoteur Baumuller DSOG100L35 doit commencer par une détermination précise des conditions dans lesquelles la panne apparaît. Une surchauffe, une perte de couple sous charge, un fonctionnement irrégulier ou des problèmes de commande peuvent indiquer différents dysfonctionnements au sein du système d’entraînement. Le diagnostic doit donc porter non seulement sur le servomoteur lui-même, mais également sur le refroidissement, la mécanique de l’axe, le système de retour d’information, les câbles et le servovariateur associé.

Dans ce type de panne, il est rarement pertinent de supposer dès le départ qu’un composant précis est responsable du problème. Des symptômes similaires peuvent être provoqués par une augmentation de la charge mécanique, une dégradation de l’évacuation de la chaleur, un signal de retour incorrect ou un problème du côté de l’alimentation et de la commande. Un diagnostic systématique permet d’identifier la véritable origine du défaut avant de commencer la réparation ou de remplacer successivement des composants.

Appelez-nous : +48 717 500 983

Réparation Baumuller DSOG100L35 – symptômes de panne et diagnostic du servomoteur

Comment fonctionne le servomoteur Baumuller DSOG100L35 dans le système d’entraînement ?

Le Baumuller DSOG100L35 fonctionne comme un élément d’un système d’entraînement plus large dans lequel le moteur, l’électronique de commande et le système de retour d’information doivent fonctionner ensemble de manière contrôlée. Du point de vue du diagnostic, cela signifie que le simple fait que l’arbre tourne ne confirme pas encore le fonctionnement correct de l’ensemble de l’entraînement.

L’énergie nécessaire à la production du couple est fournie par le système d’entraînement associé. Parallèlement, le comportement du moteur dépend de l’état des connexions électriques, des câbles d’alimentation, de la charge mécanique et des conditions de refroidissement. Chacun de ces éléments peut influencer la température de fonctionnement et la capacité à maintenir la dynamique requise.

La régulation de l’entraînement nécessite également des informations sur la position ou la vitesse réelle du rotor. Selon la configuration, le système peut utiliser un dispositif de retour d’information adapté. Des informations de retour incorrectes peuvent perturber la commande du couple, le démarrage et la stabilité de fonctionnement de l’axe.

Le fonctionnement sous charge réelle est particulièrement important. Un servomoteur peut sembler fonctionner correctement lors d’un essai à vide, tandis qu’une perte de couple, une augmentation de température ou une instabilité de régulation ne se manifestent que pendant l’accélération, le freinage ou le fonctionnement normal de l’axe.

Lors du diagnostic du Baumuller DSOG100L35, il faut donc tenir compte non seulement du moteur lui-même, mais aussi de l’état du refroidissement, de la charge de l’axe, de la mécanique, du retour d’information, des câbles et des paramètres de l’électronique d’entraînement associée.

Quels sont les symptômes d’une panne du Baumuller DSOG100L35 ?

Les symptômes d’une panne de servomoteur n’indiquent pas toujours clairement le composant défectueux. Par exemple, une perte de couple peut être liée aussi bien à l’état du moteur lui-même qu’à l’alimentation, à la commande ou à une augmentation de la résistance mécanique de l’axe. Pour cette raison, remplacer des composants sans diagnostic préalable peut ne pas éliminer la cause du problème.

Les symptômes qui méritent une vérification plus approfondie sur le Baumuller DSOG100L35 comprennent notamment :

• une température du servomoteur plus élevée qu’auparavant avec une charge comparable,
• une surchauffe pendant un cycle de fonctionnement prolongé,
• une perte de couple lorsque l’axe est chargé,
• une dégradation de la dynamique lors de l’accélération ou du freinage,
• des problèmes de démarrage du servomoteur,
• une rotation irrégulière ou une vitesse instable,
• des à-coups de l’axe pendant le mouvement,
• des erreurs de positionnement,
• des problèmes de régulation du couple,
• des vibrations apparaissant pendant le fonctionnement,
• des bruits mécaniques inhabituels,
• des messages d’erreur récurrents du système d’entraînement.

Avant le démontage, il est utile de noter les messages d’erreur, les conditions de charge, la vitesse de l’axe, le moment d’apparition de l’anomalie ainsi que le fait que la panne survienne immédiatement après le démarrage ou seulement après l’échauffement de la machine. Ces informations facilitent la reproduction du problème pendant le diagnostic.

Le Baumuller DSOG100L35 surchauffe pendant le fonctionnement

Si le servomoteur atteint une température plus élevée qu’auparavant pour un fonctionnement comparable de la machine, il convient avant tout de vérifier si les conditions d’évacuation de la chaleur ou la charge réelle de l’axe ont changé.

L’état de la ventilation, le dégagement des zones responsables du refroidissement, l’encrassement des surfaces d’échange thermique, un fonctionnement plus fréquent en surcharge, le raccourcissement du cycle machine ou l’augmentation de la résistance mécanique de l’axe entraîné peuvent avoir une influence.

Le diagnostic doit déterminer si l’augmentation de température résulte d’une mauvaise évacuation de la chaleur, d’une augmentation du courant liée à la charge, d’un problème mécanique ou d’un fonctionnement incorrect du système d’entraînement lui-même.

Si la température du servomoteur a augmenté sans modification évidente du processus de production, il est préférable de faire réaliser un diagnostic plutôt que de poursuivre le fonctionnement et de remplacer successivement les composants du système sans avoir confirmé la cause.

Le servomoteur perd du couple sous charge

Un signe important de problème est une situation dans laquelle le Baumuller DSOG100L35 semble fonctionner correctement à vide, mais n’atteint pas la dynamique requise ou ne maintient pas le couple attendu lorsque l’axe est chargé.

Dans ce cas, il convient d’analyser le comportement de l’entraînement pendant l’accélération, le freinage et le fonctionnement normal de la machine, tout en contrôlant la charge mécanique, le système d’alimentation, la commande et les signaux de retour.

Le simple fait de constater que l’arbre du servomoteur tourne ne constitue pas un test suffisant. Le défaut peut ne se manifester que dans des conditions proches du cycle de fonctionnement réel.

Vibrations, bruit et vitesse irrégulière du servomoteur

Les vibrations, les à-coups et les bruits inhabituels peuvent avoir une origine mécanique ou être liés à la régulation de l’entraînement. Il est donc important de distinguer les problèmes mécaniques des problèmes électriques et de commande.

Sur le plan mécanique, il convient de prêter attention à l’état des roulements, de l’arbre, de l’accouplement ainsi qu’à la liaison entre le servomoteur et la partie entraînée de la machine. Une résistance accrue au mouvement peut simultanément provoquer une consommation de courant plus élevée, une augmentation de température et une dégradation de la dynamique de l’axe.

L’évaluation doit permettre de déterminer si le fonctionnement incorrect provient du moteur, de la mécanique de la machine, du système de retour d’information ou de l’électronique de commande.

Problèmes de commande et de retour d’information

Une commande précise du servomoteur nécessite des informations correctes sur la position et la vitesse du rotor. Dans les systèmes de servocommande, cette fonction est assurée par un système de retour d’information adapté à la configuration spécifique de l’entraînement.

Un signal de retour perturbé ou incorrect peut provoquer un fonctionnement irrégulier, des erreurs de positionnement, des problèmes de démarrage, une vitesse instable ou une mauvaise régulation du couple.

Le diagnostic doit donc inclure l’élément de mesure utilisé dans le moteur concerné, les câbles de signal, les connecteurs, la qualité des connexions ainsi que l’évaluation du signal arrivant à l’électronique d’entraînement.

Comment diagnostiquer le Baumuller DSOG100L35 ?

Un diagnostic efficace du Baumuller DSOG100L35 doit couvrir l’ensemble de la chaîne d’entraînement. Il convient tout d’abord de déterminer quand le problème apparaît, puis de vérifier successivement le refroidissement, la mécanique, la charge, l’état électrique du moteur, le système de retour d’information et le servovariateur associé.

Système de refroidissement et conditions de fonctionnement du servomoteur

En cas de problèmes de température, il faut comparer les conditions de fonctionnement actuelles à celles observées auparavant. La charge de l’axe, la durée du cycle, la fréquence des accélérations et des freinages ainsi que les conditions d’évacuation de la chaleur sont notamment importantes.

Il est également utile de vérifier le dégagement des éléments responsables de la circulation de l’air et du refroidissement, la propreté des surfaces ainsi que l’éventuelle dégradation des conditions thermiques autour de l’entraînement.

État mécanique du servomoteur et charge de l’axe

La mécanique de l’axe influence directement la charge du servomoteur. Une augmentation du frottement, une dégradation de l’état des roulements, des problèmes d’accouplement ou une résistance plus élevée de la partie entraînée peuvent augmenter le courant nécessaire au maintien du mouvement.

En pratique, cela signifie que trois symptômes peuvent apparaître simultanément : une hausse de température, une dégradation de la dynamique et une perte apparente de couple. Sans contrôle de la mécanique, il est facile d’attribuer ce type de problème uniquement au servomoteur.

Système d’alimentation et de commande du servomoteur

Le servomoteur et l’électronique d’entraînement forment un seul système fonctionnel. Le diagnostic doit donc prendre en compte les paramètres du servovariateur, la configuration de la régulation, les connexions d’alimentation ainsi que les informations de diagnostic générées par le contrôleur.

Si le moteur se comporte correctement dans certaines conditions et que la panne n’apparaît que pendant des phases précises du cycle, la cause peut également résider dans le mode de commande, dans une variation de la charge ou dans le signal transmis entre les différents éléments du système.

Il est utile de comparer le comportement de l’entraînement pendant le démarrage, l’accélération, le fonctionnement à vitesse constante et le freinage. Cette distinction permet d’identifier plus précisément la phase au cours de laquelle l’anomalie apparaît.

Les problèmes dans ce domaine peuvent se manifester par une régulation instable, un couple incorrect, un fonctionnement irrégulier, des erreurs de position ou une réponse incorrecte de l’axe aux valeurs de consigne.

Il n’est pas recommandé de remplacer le moteur, l’encodeur, les câbles ou l’électronique par essais successifs. Il faut d’abord déterminer à quel endroit du système apparaît le signal ou le comportement incorrect.

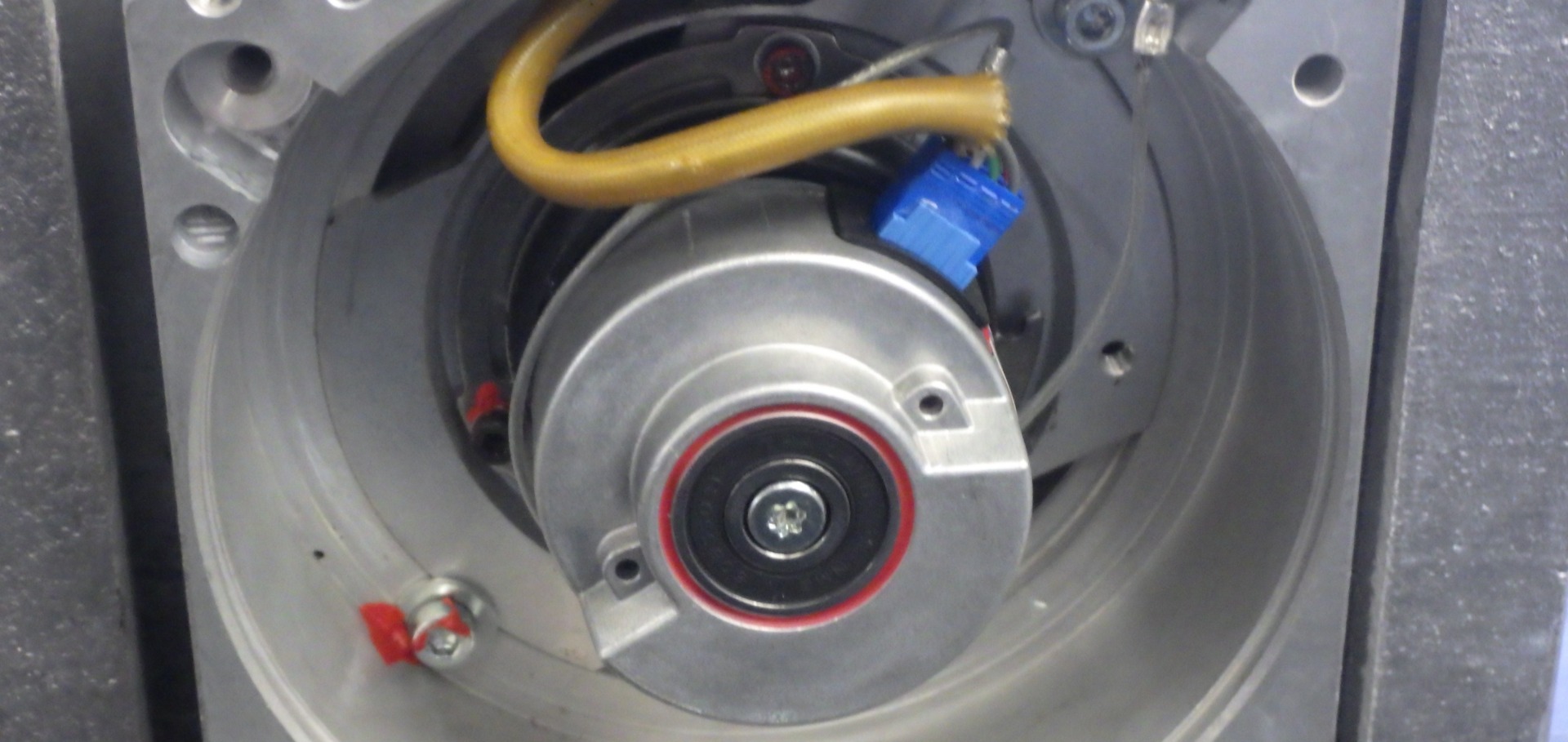

Retour d’information – encodeur, résolveur et câbles de signal

Selon la famille et la configuration du servosystème Baumüller, différentes solutions de retour d’information peuvent être utilisées. Lors du diagnostic d’un DSOG100L35 précis, il faut déterminer quel système est installé sur l’exemplaire concerné.

Il convient ensuite de vérifier la continuité et l’état des connexions, les connecteurs ainsi que la qualité du signal. Il est également important d’évaluer les câbles dans des conditions correspondant au fonctionnement réel de la machine.

Une perturbation des informations de position ou de vitesse peut influencer la régulation du couple et la dynamique de l’axe. Les problèmes de retour d’information peuvent donc être confondus avec une panne de la partie puissance ou du moteur lui-même.

Une perte de couple ou un fonctionnement instable ne constituent donc pas automatiquement la confirmation d’un défaut des enroulements ou de la mécanique du moteur. La cause peut également se trouver dans la chaîne de retour d’information ou dans la commande.

Pourquoi le retour d’information est-il important lors de la réparation du Baumuller DSOG100L35 ?

Le système de commande ne peut réguler correctement le fonctionnement de l’axe que s’il reçoit des informations fiables sur le mouvement réel du rotor. La compatibilité entre l’élément de retour d’information, les câbles et la configuration de l’électronique d’entraînement joue donc un rôle important pendant la réparation et lors de la remise en service ultérieure.

Lors du diagnostic, il convient notamment de vérifier :

• le type de système de retour d’information utilisé,
• l’état mécanique de l’élément de mesure,
• l’état des connecteurs et des connexions électriques,
• la continuité des câbles de signal,
• la qualité du signal transmis au servovariateur,
• la compatibilité de la configuration du système de commande avec le servomoteur utilisé.

Il ne faut pas supposer que des valeurs ou configurations universelles s’appliquent à tous les moteurs Baumüller. La solution de retour d’information et les réglages doivent être identifiés à partir du servomoteur concerné et du système dans lequel il fonctionne.

Cela est particulièrement important lors de l’achat d’un remplacement d’occasion. Des dimensions similaires ou la désignation de la même famille ne suffisent pas – avant le montage, il faut comparer les références complètes, la version mécanique, le système de retour d’information et la compatibilité avec le servovariateur.

Service Baumuller DSOG100L35 – réparation, remise en état ou remplacement ?

Quand faut-il diagnostiquer l’ensemble du système d’entraînement ?

Le diagnostic de l’ensemble du système est particulièrement justifié lorsqu’il est impossible de reproduire clairement le problème en dehors de la machine ou lorsque les symptômes dépendent fortement de la charge, du cycle de fonctionnement et du mode de commande.

L’analyse de l’entraînement dans son environnement réel permet de comparer le comportement du moteur avec la mécanique de l’axe, les paramètres du servovariateur ainsi que les signaux présents pendant le cycle normal de production.

Un diagnostic approfondi doit particulièrement être envisagé lorsque :

• la panne apparaît uniquement sous charge,
• le servomoteur ne surchauffe qu’après une période de fonctionnement prolongée,
• le problème apparaît uniquement pendant l’accélération ou le freinage,
• des erreurs de positionnement intermittentes apparaissent,
• on ne sait pas si l’origine du problème se situe dans le moteur, le servovariateur ou la mécanique de la machine,
• le remplacement d’un composant n’a pas éliminé la panne,
• une évaluation complète de la chaîne de commande et du retour d’information est nécessaire.

Avant de démonter d’autres éléments du système, il est utile de consulter le service technique au sujet des symptômes et de définir un périmètre de diagnostic permettant de distinguer une panne du servomoteur d’un problème situé en dehors de celui-ci.

Réparer le Baumuller DSOG100L35 ou acheter un remplacement d’occasion ?

Si le servomoteur fonctionne dans une configuration de machine existante et éprouvée, la réparation du Baumuller DSOG100L35 d’origine peut permettre de conserver la compatibilité mécanique et électrique de l’ensemble du système. La décision finale doit toutefois découler du diagnostic et de l’évaluation de l’état de l’appareil.

L’un des avantages de la réparation est la possibilité de conserver la configuration d’origine de l’axe sans devoir adapter une autre version du moteur, un autre système de retour d’information ou d’autres paramètres de fonctionnement avec l’électronique d’entraînement.

L’achat d’un appareil d’occasion peut réduire le délai nécessaire pour remettre la machine en service, mais il comporte le risque d’un état technique inconnu ainsi que de différences de version qui ne sont pas visibles à partir de l’aspect extérieur du boîtier.

Avant d’acheter un remplacement, il est recommandé de comparer la référence complète du moteur, sa version mécanique, son mode d’accouplement à la machine, le type de retour d’information ainsi que sa compatibilité avec le servovariateur. Si le DSOG100L35 d’origine peut être réparé, il est utile de comparer le coût du service avec le coût et le risque liés à l’achat d’un composant d’occasion.

Quand envisager une modernisation du système d’entraînement ?

Une modernisation peut être envisagée lorsque l’exploitation du système actuel devient de plus en plus difficile, que la disponibilité des composants compatibles diminue ou que l’entreprise prévoit de poursuivre l’exploitation de la machine pendant une période plus longue.

Il ne s’agit toutefois pas simplement de remplacer un servomoteur par un modèle plus récent. Le changement d’entraînement peut nécessiter une analyse de la mécanique, de la commande, du retour d’information, des paramètres de mouvement, du câblage ainsi que de l’interaction avec le système de commande supérieur de la machine.

Lors de la comparaison entre réparation et modernisation, il convient de prendre en compte :

• l’état technique du servomoteur actuel,
• l’état du servovariateur associé,
• la disponibilité des pièces et des composants de remplacement,
• l’étendue des modifications nécessaires dans la mécanique et la commande,
• la durée d’exploitation restante prévue de la machine,
• le coût et la durée d’un arrêt potentiel.

Lors d’une telle décision, il faut tenir compte non seulement du prix d’un appareil individuel, mais aussi du coût total nécessaire pour rétablir un fonctionnement stable de la machine, du risque d’arrêts supplémentaires et de l’étendue des modifications nécessaires.

Que préparer avant le diagnostic du Baumuller DSOG100L35 ?

Des informations précises sur les conditions d’apparition de la panne peuvent faciliter considérablement le début du diagnostic. Pour les problèmes dépendant notamment de la température ou de la charge, il est important de décrire les conditions dans lesquelles l’entraînement commence à fonctionner de manière incorrecte.

Avant une demande de service, il est recommandé de préparer :

• une photo complète de la plaque signalétique du Baumuller DSOG100L35,
• des photos des connecteurs et des câbles du servomoteur,
• la référence du servovariateur associé,
• le texte ou des photos des messages d’erreur,
• une description du moment où la panne apparaît,
• l’information indiquant si le problème survient lorsque l’entraînement est froid ou après son échauffement,
• l’information indiquant si le servomoteur fonctionne correctement à vide,
• une description d’éventuelles vibrations, à-coups ou bruits,
• des informations sur les dernières modifications apportées à la mécanique ou au cycle de la machine,
• l’historique des réparations ou remplacements de composants précédents, s’il est disponible.

Les mesures dans les circuits d’alimentation et les travaux sur un système d’entraînement actif doivent être effectués exclusivement par des personnes disposant des qualifications appropriées et dans le respect des règles de sécurité applicables aux équipements électriques et aux machines industrielles.

Comment réduire le risque d’une nouvelle panne du servomoteur ?

La durée de vie du servomoteur dépend non seulement de son état interne, mais également de ses conditions d’exploitation. La température, la bonne évacuation de la chaleur, l’état des connexions, la propreté de l’environnement et la charge mécanique de l’axe jouent un rôle particulièrement important.

Il convient de vérifier si les conditions environnementales et le mode d’installation restent conformes aux exigences du système concerné. Une dégradation de la ventilation, l’accumulation de saletés ou une augmentation de la température ambiante peuvent modifier les conditions thermiques de fonctionnement de l’entraînement.

Pour les machines critiques pour la production, il est également utile d’envisager la préparation d’un composant de rechange fonctionnel, le diagnostic préalable d’un servomoteur de réserve ou la planification d’une modernisation du système avant qu’une nouvelle panne n’entraîne un arrêt imprévu.
