Remplacement du Yaskawa V1000 par le GA500 – est-il compatible 1:1 ? Différences, paramètres et guide de remplacement

Le Yaskawa V1000 peut être remplacé par un variateur GA500, mais ce remplacement ne doit pas être considéré comme un échange 1:1 sans condition. Le GA500 a été conçu comme successeur du V1000 et conserve une compatibilité de montage. Avant le remplacement, il faut toutefois vérifier la référence complète de l’appareil, la classe de tension, le courant nominal, le mode Normal Duty ou Heavy Duty, le mode de commande, la communication, le circuit STO ainsi que les paramètres de l’application enregistrés.

Lors de la modernisation d’un entraînement, le variateur lui-même est rarement l’unique cause du problème. Si la machine ne démarre pas après le remplacement, la cause peut également se trouver dans la configuration des entrées et sorties, le circuit de sécurité, la communication avec l’automate PLC, les paramètres du moteur, le câblage ou les conditions de fonctionnement de l’application. Le choix et la mise en service du remplacement doivent donc être considérés de manière globale.

Appelez-nous : +48 717 500 983

Yaskawa V1000 et GA500 – le remplacement est-il compatible 1:1 et que faut-il vérifier ?

Le GA500 est-il un remplacement direct du V1000 ?

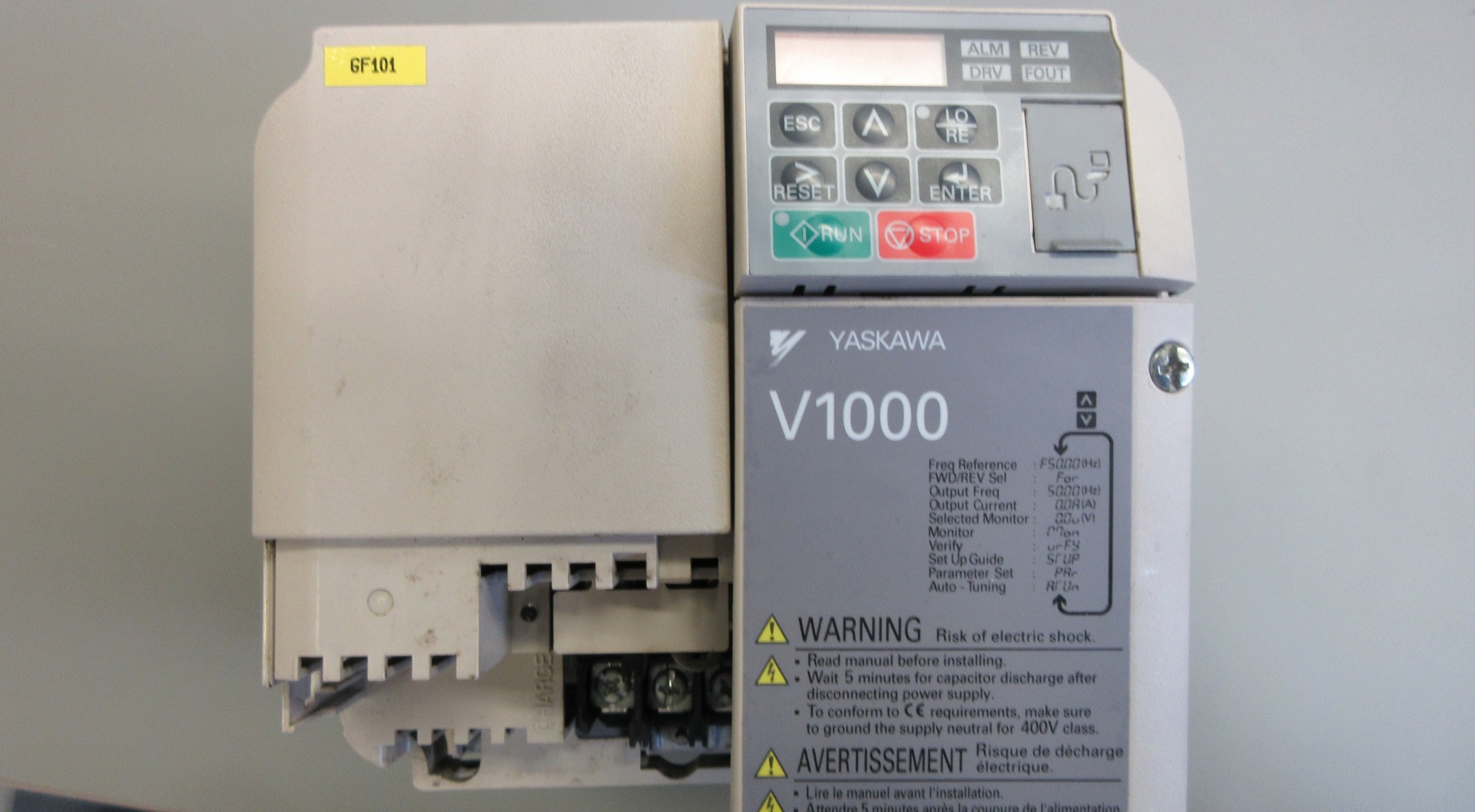

Le Yaskawa V1000 est un variateur de fréquence compact de la génération précédente, tandis que le GA500 est une série plus récente destinée notamment au remplacement du V1000 dans les applications existantes. Pour les services de maintenance, cela signifie qu’en cas d’indisponibilité de l’ancien V1000, le choix d’un Yaskawa GA500 adapté constitue une solution naturelle.

L’un des principaux avantages de cette migration est la compatibilité mécanique. Le GA500 conserve le même entraxe de fixation que le V1000, ce qui signifie que, dans un remplacement classique, il n’est généralement pas nécessaire de fabriquer une nouvelle plaque de montage uniquement en raison du changement de série du variateur. Cela ne signifie toutefois pas que l’ensemble de l’installation ne doit pas être vérifié.

Lors de la sélection, il faut avant tout comparer le courant de sortie, la classe de tension, le type d’alimentation et la nature de la charge. Un numéro de modèle similaire à celui de l’ancien appareil ne doit pas remplacer l’analyse des données de la plaque signalétique du moteur et des paramètres de l’application. Il faut notamment déterminer si la machine fonctionne en conditions Normal Duty ou si elle nécessite la capacité de surcharge supérieure caractéristique du mode Heavy Duty.

Dans les références européennes de la série GA500, le code modèle permet notamment d’identifier la région, la classe de tension, le courant nominal, la version du boîtier et la présence d’un filtre CEM. Sur les appareils plus anciens, les références Yaskawa CIMR-VC4A sont fréquemment rencontrées pour les V1000 3 × 400 V, tandis que la nouvelle série utilise les références CIPR-GA50.

Du point de vue du service, la bonne question n’est donc pas seulement « le GA500 remplace-t-il le V1000 ? », mais plutôt « quel GA500 précis correspond à ce V1000 et à cette application spécifique ? ». Outre la puissance, il faut tenir compte de la commande, des signaux de sécurité, de la communication et de la configuration.

Quelles différences entre le V1000 et le GA500 déterminent la réussite du remplacement ?

Une taille de boîtier similaire et le statut du GA500 en tant que successeur du V1000 ne signifient pas que chaque installation peut être remise en service simplement en transférant les câbles. Un même symptôme après le remplacement – par exemple l’absence de démarrage du moteur – peut avoir des causes totalement différentes.

Avant de démonter l’ancien variateur et avant la première mise sous tension du GA500, il est recommandé de vérifier au minimum les éléments suivants :

• la référence complète de l’ancien V1000, par exemple la famille Yaskawa CIMR-VC et sa version de tension,
• la tension d’alimentation : 1 × 200-240 V, 3 × 200-240 V ou 3 × 380-480 V,
• le courant nominal du moteur et le courant de sortie du variateur,
• le mode de charge Normal Duty ou Heavy Duty ainsi que la capacité de surcharge requise,
• le mode de commande du démarrage, du sens de rotation et de la fréquence,
• la configuration des entrées et sorties numériques et analogiques,
• le circuit de sécurité Safe Torque Off et son câblage,
• le protocole de communication et le mode de connexion à l’automate PLC ou au système de supervision,
• la présence et les exigences du filtre CEM, de la résistance de freinage et des autres périphériques,
• les paramètres non standard enregistrés dans le V1000,
• la température ambiante, l’altitude d’installation et la longueur du câble moteur,
• le type de machine : ventilateur, pompe, convoyeur, mélangeur ou autre application à charge variable.

Avant le démontage, il est utile de relever les codes d’erreur, l’état des voyants, les valeurs de fréquence et de courant, le mode de commande ainsi que le moment auquel le problème apparaît. Il est également recommandé de prendre des photos des plaques signalétiques et de l’ensemble du câblage de commande.

Le même encombrement de montage ne signifie pas un remplacement complet 1:1

L’une des caractéristiques les plus importantes du GA500 dans le cadre d’une modernisation est la conservation des dimensions de montage du V1000. Dans de nombreux cas, cela permet de réutiliser les trous existants et l’espace disponible dans l’armoire sans devoir installer une plaque d’adaptation supplémentaire.

La compatibilité mécanique ne garantit toutefois pas la compatibilité électrique. Avant la mise en service, il faut confirmer les caractéristiques de courant, la version du boîtier, les périphériques ainsi que le raccordement du circuit de puissance et du circuit de commande.

Le diagnostic doit permettre de déterminer si l’application existante fonctionnait dans une plage que le nouveau GA500 peut prendre en charge sans modifier le dimensionnement, ou si un modèle avec un courant supérieur ou d’autres réglages d’exploitation sont nécessaires.

En cas de doute, il vaut mieux vérifier la référence et les paramètres avant l’achat que commander un autre variateur de fréquence Yaskawa par essais successifs.

Courant ND/HD et capacité de surcharge – pourquoi comparer uniquement les kW ne suffit-il pas ?

Normal Duty et Heavy Duty décrivent non seulement la puissance indiquée dans le catalogue, mais également les conditions de charge du variateur. Sur le GA500, le mode Normal Duty est destiné aux applications moins exigeantes, tandis que le mode Heavy Duty est utilisé lorsqu’une capacité de surcharge plus importante est nécessaire, par exemple lors d’un démarrage difficile.

Lors de la migration, il faut tenir compte du fait que la capacité de surcharge en Normal Duty du V1000 et du GA500 n’est pas identique. Si l’ancien entraînement fonctionnait près de sa limite de charge, une sélection basée uniquement sur la même puissance en kW peut être insuffisante.

Une erreur courante consiste à vérifier uniquement la puissance du moteur. En pratique, le courant nominal, la charge réelle, la fréquence des démarrages et freinages ainsi que la présence éventuelle de fortes variations de couple sont plus importants.

STO, bornes et communication – que faut-il vérifier dans la commande ?

Le GA500 dispose d’une conception de commande plus moderne, notamment de bornes de commande à ressort et de la fonction Safe Torque Off. Sur une machine où le STO fait partie du circuit de sécurité, il ne faut pas supposer que chaque câble peut être transféré automatiquement vers une borne portant une désignation similaire.

Le mode de communication doit également être comparé. L’interface série intégrée et les options de communication disponibles sur le GA500 offrent de nombreuses possibilités d’intégration, mais l’automate PLC doit recevoir les mêmes informations et commandes qu’avant la modernisation.

Si, après le remplacement, le variateur est alimenté mais que la machine ne transmet pas de commande RUN ou que la bonne consigne de fréquence n’est pas présente, il ne faut pas conclure immédiatement à un défaut du nouvel appareil. Il faut d’abord analyser la chaîne de commande et les conditions d’autorisation de fonctionnement.

Yaskawa V1000 – programmation et migration des paramètres vers le GA500

La configuration d’un ancien V1000 contient souvent des paramètres adaptés à une machine spécifique : mode de commande, rampes d’accélération et de décélération, courants, limites de fréquence, fonctions des entrées et sorties et paramètres liés au moteur.

C’est pourquoi il est recommandé, avant le démontage, d’effectuer une sauvegarde ou au minimum de noter tous les paramètres différents des réglages d’usine. Yaskawa DriveWizard peut considérablement faciliter la migration de la configuration et le diagnostic ultérieur du variateur.

Après le transfert des réglages, il faut à nouveau vérifier les paramètres du moteur, le mode de commande, la source de la commande RUN, la source de la consigne de fréquence, les rampes, les limites de courant, le freinage et la configuration des E/S. Toutes les plages ou valeurs par défaut des deux séries ne sont pas nécessairement identiques.

Comment remplacer un V1000 par un GA500 étape par étape ?

Le remplacement sûr d’un variateur Yaskawa doit être réalisé selon un processus structuré. Il faut d’abord identifier l’application existante et sauvegarder sa configuration, puis sélectionner le GA500 approprié, comparer les circuits de puissance et de commande et seulement ensuite procéder à la mise en service et aux essais sous charge réelle.

Étape 1 – identifier le modèle V1000, le moteur et l’application

Notez le code complet du variateur, les données de la plaque signalétique du moteur, la tension réseau, le courant du moteur, la puissance, la fréquence et le mode de raccordement. Déterminez si le variateur fonctionne en 1 × 230 V, 3 × 230 V ou 3 × 400 V et si l’application nécessite un fonctionnement Heavy Duty.

Vérifiez également le type de machine. Une pompe ou un ventilateur peut avoir des exigences différentes d’un convoyeur chargé, d’un mélangeur ou d’un mécanisme à forte inertie. C’est la charge qui détermine si un modèle donné dispose d’une réserve de courant suffisante.

Étape 2 – effectuer une sauvegarde de la configuration du V1000

Avant de déconnecter l’ancien variateur, il faut sauvegarder les paramètres. Le logiciel Yaskawa DriveWizard peut être utilisé ou les paramètres modifiés par rapport aux réglages d’usine peuvent être relevés manuellement.

Une sauvegarde de la configuration réduit le temps de mise en service et permet de reproduire la logique de l’application. Elle est également très utile si le V1000 défectueux doit être réparé puis conservé comme appareil de secours.

Étape 3 – comparer l’alimentation, le câblage et les signaux de commande

Le raccordement correct du variateur commence par la comparaison du circuit principal : entrées d’alimentation, sortie moteur, conducteur de protection, éléments de freinage et dispositifs de protection requis. Avant le début des travaux, l’appareil doit être mis hors tension et déchargé en toute sécurité conformément à la documentation du fabricant.

Il faut ensuite comparer les entrées numériques et analogiques, les sorties, le signal de disponibilité, la commande de fonctionnement, la consigne de fréquence ainsi que le mode de réalisation des fonctions de sécurité.

Dans les applications commandées par réseau, vérifiez le protocole, la carte de communication, l’adresse de l’appareil, les paramètres de transmission et le mapping des données dans l’automate PLC. Le simple fait que les deux séries prennent en charge la communication industrielle ne garantit pas la compatibilité du projet existant sans configuration.

La version du filtre CEM doit également être déterminée à partir de la référence complète du GA500. Le code de version peut indiquer un variateur sans filtre interne ou une variante avec filtre. Cette caractéristique ne doit donc pas être déduite uniquement du nom de la série.

Nous déconseillons de transférer les câbles « un pour un » uniquement en fonction de la position des bornes. Il faut d’abord comparer la fonction de chaque borne et les schémas des deux appareils.

Étape 4 – mettre le GA500 en service et vérifier son fonctionnement sous charge

Après le raccordement, configurez les données du moteur, le mode de commande et les autres paramètres nécessaires à l’application. Si le mode utilisé l’exige, il faut effectuer la procédure d’identification appropriée ou l’autotuning du GA500 conformément à la documentation et aux conditions de la machine.

La première mise en service doit inclure la vérification du sens de rotation, de la fréquence de consigne et de la fréquence réelle, du courant moteur, des temps d’accélération et de décélération ainsi que de l’arrêt correct.

Il faut ensuite tester tous les signaux liés au fonctionnement de la machine, notamment les verrouillages, les fins de course, la communication, le circuit de sécurité et le comportement sous charge réelle de production.

Si le GA500 atteint sa limite de courant pendant les essais, signale des défauts ou ne fournit pas le couple requis, cela ne signifie pas nécessairement que le nouveau variateur est défectueux. Il faut à nouveau vérifier le choix ND/HD, les paramètres du moteur, la mécanique de la machine et les réglages de commande.

Pourquoi la référence complète du modèle est-elle importante pour choisir le GA500 ?

Le code de l’appareil contient des informations qui ne peuvent pas être déterminées à partir de la simple désignation « variateur Yaskawa V1000 » ou « GA500 ». C’est la référence complète qui permet d’identifier la version de tension et la configuration de l’appareil.

Lors de la sélection, il convient notamment de vérifier :

• la série de l’appareil – V1000 ou GA500,
• le code régional et la compatibilité de la version avec le marché européen,
• la classe de tension : 200 V monophasé, 200 V triphasé ou 400 V triphasé,
• le courant nominal de sortie du variateur,
• la version du boîtier et les exigences environnementales,
• la version avec filtre CEM ou sans filtre intégré.

Par exemple, dans la famille V1000, les références CIMR-VC4A correspondent aux variantes 400 V, tandis que les appareils correspondants de la série GA500 appartiennent à la famille CIPR-GA50C4. La terminaison exacte de la référence dépend toutefois du courant et de la version. Un exemple de code ne doit donc pas être considéré comme un remplacement universel pour toute la série.

Lors de l’achat d’un V1000 d’occasion ou d’un GA500 neuf, il faut toujours comparer la référence complète et les caractéristiques nominales. Cela permet d’éviter qu’un appareil s’intègre physiquement dans l’armoire mais possède un courant, une tension, un filtre ou un équipement inadaptés.

Réparer le V1000, le remplacer par un GA500 ou moderniser – comment réduire le temps d’arrêt ?

Quand faire appel à un service Yaskawa sur site ?

Une intervention Yaskawa sur site est particulièrement pertinente lorsqu’il n’est pas possible de déterminer si la source du problème est le variateur, le moteur, l’automate PLC, le circuit de sécurité, la communication ou la mécanique de la machine. La réparation de l’appareil sur banc ne permet pas toujours de comprendre pourquoi la ligne de production ne fonctionne pas.

Le diagnostic sur site permet d’observer le variateur dans le système réel, de vérifier les commandes, les signaux d’autorisation de mouvement, le courant moteur et le comportement de l’entraînement au moment où le défaut apparaît.

Une intervention mobile est particulièrement utile lorsque :

• la machine ne démarre pas malgré le remplacement du V1000 par un GA500,
• le variateur signale des défauts uniquement lorsqu’il fonctionne sous charge,
• la communication avec l’automate PLC ne fonctionne plus après la modernisation,
• la configuration du STO ou d’autres verrouillages n’est pas claire,
• aucune copie des paramètres de l’ancien variateur n’est disponible,
• le remplacement successif de composants ne supprime pas la panne,
• le coût de l’arrêt justifie un diagnostic rapide de l’ensemble du système d’entraînement.

Avant de démonter d’autres éléments, il est recommandé d’identifier la cause réelle de la panne. Cela permet de réduire le coût des pièces, le temps d’arrêt et le risque d’endommager des composants encore fonctionnels.

Réparer le Yaskawa V1000 ou acheter un GA500 ?

Bien que le V1000 ne fasse plus partie de l’offre actuelle, la réparation d’un appareil existant peut toujours être une solution rationnelle, notamment lorsque la machine possède une configuration particulière, lorsqu’une remise en production rapide est essentielle ou lorsque la modernisation de l’ensemble du système nécessite des travaux supplémentaires.

La réparation du V1000 d’origine permet de conserver le câblage existant, la configuration, la communication et le fonctionnement de la machine. Un appareil remis en état et pleinement fonctionnel peut également servir de variateur de secours dans le stock de maintenance.

En revanche, l’achat d’un V1000 d’occasion comporte le risque d’un historique d’utilisation inconnu et d’un état incertain de l’électronique. Si la machine doit rester en service pendant encore de nombreuses années, le passage au GA500 peut réduire les problèmes liés à la disponibilité de l’ancienne série.

Avant de prendre une décision, il est utile de comparer le coût de la réparation, le prix du remplacement, le temps de mise en œuvre, les risques liés à la configuration et le coût de l’arrêt. En pratique, il peut parfois être plus rentable de réparer le V1000 comme solution rapide et de préparer la migration vers le GA500 sous forme de modernisation planifiée.

Quand envisager la modernisation d’un variateur Yaskawa ?

La modernisation d’un variateur Yaskawa est particulièrement justifiée lorsque le V1000 devient un composant critique pour la disponibilité de la machine et que l’usine souhaite réduire sa dépendance à une génération d’appareils qui n’est plus commercialisée.

Il ne doit cependant pas s’agir d’un remplacement aléatoire d’un appareil ancien par un appareil plus récent. L’ensemble du système doit être analysé : moteur, charge, automatisme, communication, protections, fonctions de sécurité, refroidissement et paramètres du procédé.

Avant de prendre une décision, il est recommandé de comparer :

• le courant et la puissance du V1000 existant et du moteur,
• les exigences Normal Duty et Heavy Duty,
• la compatibilité des signaux E/S et des fonctions STO,
• le mode de communication avec l’automate PLC, l’IHM ou le système de supervision,
• les exigences CEM, de freinage et des périphériques,
• le coût et le temps d’arrêt nécessaires pour la mise en service et les essais.

Le variateur le moins cher ne correspond pas toujours à la solution la moins coûteuse. Pour une usine de production, c’est le coût total qui compte : l’appareil, l’installation du variateur, la programmation, la mise en service, les essais et surtout la durée d’arrêt de la production.

Que préparer avant le diagnostic ou le remplacement du V1000 ?

Plus le service reçoit d’informations avant le début des travaux, plus il est facile de distinguer une panne du variateur d’un problème situé ailleurs dans la machine et plus rapidement le bon modèle GA500 peut être préparé.

Les informations les plus utiles sont :

• une photo de la plaque signalétique du Yaskawa V1000,
• une photo de la plaque signalétique du moteur,
• le code CIMR-VC complet de l’ancien variateur,
• des photos des bornes de puissance et de commande avant le démontage,
• les codes d’erreur et une description des circonstances dans lesquelles ils apparaissent,
• des informations sur le type de machine et la nature de la charge,
• le mode de consigne de fréquence et de commande RUN,
• le type de communication avec l’automate PLC ou l’IHM,
• une sauvegarde des paramètres ou une liste des réglages modifiés,
• des informations indiquant si la machine peut être arrêtée pour les essais et pendant combien de temps.

Les mesures dans les circuits de puissance, les interventions sur l’installation et les travaux concernant les éléments liés à la sécurité de la machine doivent être réalisés uniquement par des personnes disposant des qualifications appropriées et conformément à la documentation des appareils.

Comment réduire le risque d’un nouvel arrêt ?

La durée de vie des variateurs ne dépend pas uniquement de l’électronique. La température dans l’armoire, l’efficacité de la ventilation, la poussière, l’encrassement du dissipateur thermique, l’état des ventilateurs, la qualité des connexions électriques, une mise à la terre correcte et les conditions de fonctionnement du moteur jouent également un rôle important.

Dans ses versions standard, le GA500 est destiné à être installé dans des conditions environnementales appropriées. Lors d’une modernisation, il faut vérifier non seulement l’espace disponible pour le variateur, mais également la température, l’indice de protection, la ventilation de l’armoire et le besoin éventuel d’un filtrage supplémentaire.

Pour les machines critiques, il est utile d’envisager la préparation d’un appareil de secours, la réalisation d’une sauvegarde des paramètres, la remise en état d’un appareil de réserve fonctionnel, la standardisation des nouveaux entraînements GA500 ainsi qu’un plan de modernisation progressive. Les composants d’automatisme inutilisés peuvent également être proposés pour estimation ou rachat au lieu d’être stockés sans projet d’utilisation future.

Nous assurons le diagnostic, la réparation et la remise en état des variateurs Yaskawa ainsi que la sélection de solutions de remplacement et la modernisation des systèmes d’entraînement. Si vous avez un V1000, un GA500 ou un autre variateur de fréquence Yaskawa, envoyez-nous la référence complète de l’appareil, des photos, les données du moteur et une description du problème. Demander une réparation
