Réparation du moteur intégré ELAU SCL

La réparation ELAU SCL est un service destiné aux entreprises confrontées à des problèmes de fonctionnement d’axe servo, de communication SERCOS, d’encodeur, d’électronique de puissance ou de moteur intégré ELAU PacDrive SCL. Ce type d’appareil combine le moteur, les étages de puissance finaux et un régulateur servo numérique dans un boîtier compact. C’est pourquoi le diagnostic ne peut pas se limiter au contrôle de la partie mécanique. En pratique, il faut évaluer l’ensemble du module d’entraînement, sa communication avec le système PacDrive, l’état de l’encodeur, la partie moteur ainsi que l’électronique responsable du contrôle de l’axe.

ELAU PacDrive SCL fonctionne dans des applications où la précision du contrôle de mouvement, l’intégration compacte et la réduction du nombre d’éléments dans l’armoire de commande sont essentielles. La conception intégrée facilite la conception des machines, mais en cas de panne, elle exige une approche spécialisée. Un dommage dans une seule zone peut affecter le fonctionnement de tout le module, et un diagnostic erroné peut prolonger inutilement l’arrêt de production.

Vous avez un problème avec un axe servo basé sur ELAU PacDrive SCL ? Ne redémarrez pas l’appareil à plusieurs reprises sans diagnostic. Envoyez la référence du module, la description du symptôme et une photo de la plaque signalétique à RGB Elektronika.

Appelez : +48 717 500 983

ELAU PacDrive SCL : qu’est-ce qu’un moteur intégré et où est-il utilisé ?

Qu’est-ce qu’un moteur intégré ELAU SCL ?

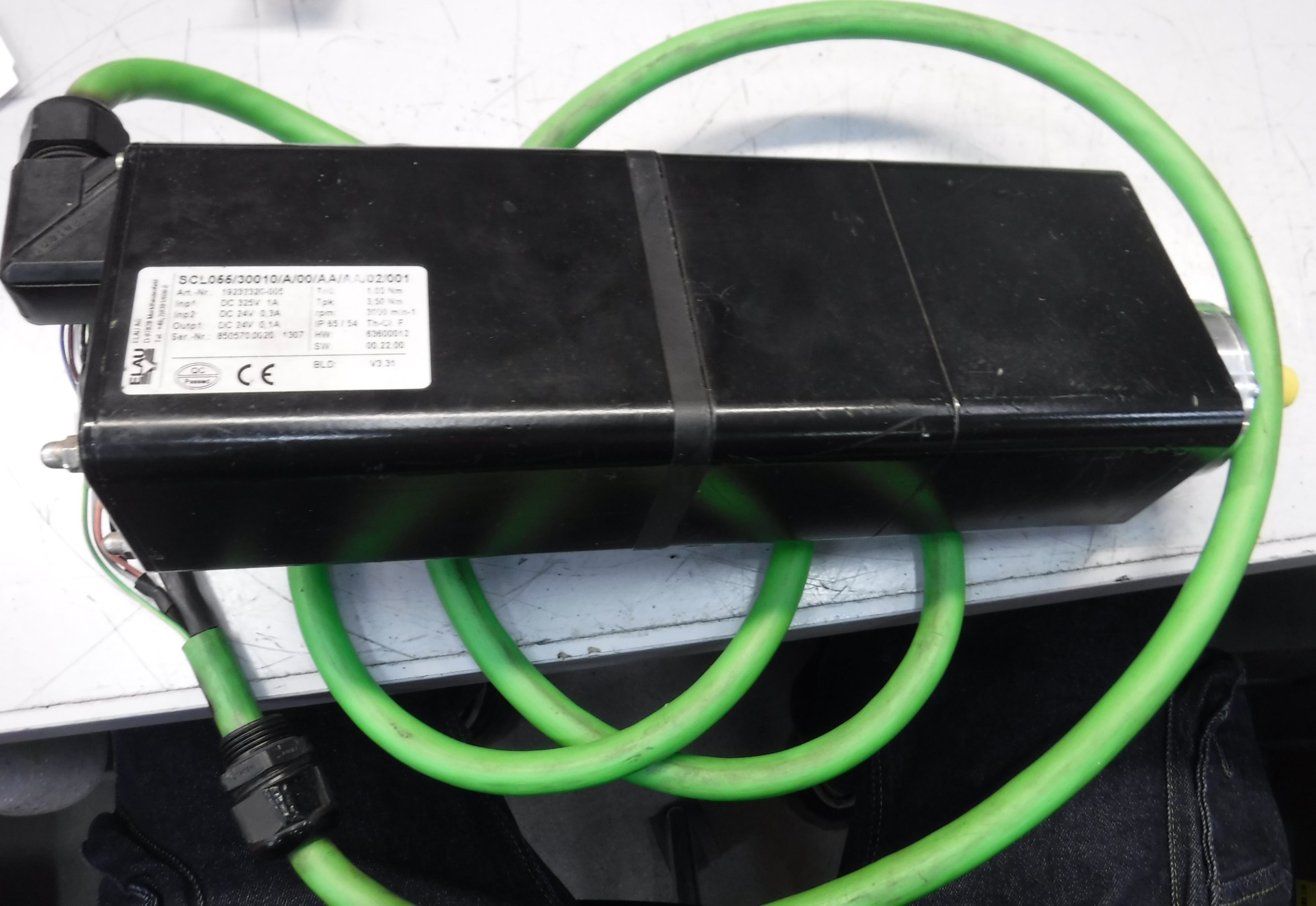

ELAU SCL est un servomoteur intégré pour un axe unique, qui combine dans un seul boîtier un moteur, des étages de puissance finaux et un régulateur servo numérique. Dans un système d’entraînement classique, le moteur et le servo-variateur sont des éléments séparés. Dans la solution ELAU PacDrive SCL, la partie moteur, l’électronique de puissance et le système de régulation fonctionnent comme un module compact unique.

Cette conception réduit l’espace nécessaire dans la machine, diminue le nombre de composants séparés et raccourcit le câblage. C’est pourquoi ELAU PacDrive SCL convient aux installations d’entraînement décentralisées, où l’entraînement se trouve près de l’axe de travail, et non uniquement dans l’armoire de commande.

L’appareil est équipé d’une interface SERCOS intégrée, qui permet la communication avec le système de commande PacDrive. ELAU SCL peut fonctionner avec un encodeur monotour ou multitour haute résolution, ce qui est important dans les applications nécessitant un positionnement précis, une répétabilité du mouvement et un contrôle stable de l’axe.

Pourquoi la construction compacte de l’ELAU PacDrive SCL est-elle importante pour la maintenance ?

La construction compacte de l’ELAU PacDrive SCL permet de réduire l’espace nécessaire dans la machine, mais elle modifie également l’approche du service. Un seul module contient des éléments qui, dans d’autres systèmes, seraient présents sous forme de moteur séparé, de servo-variateur séparé et d’électronique de commande séparée. C’est pourquoi le symptôme visible sur la machine n’indique pas toujours immédiatement une cause précise.

Par exemple, un problème d’axe peut provenir d’un défaut de la partie moteur, d’une perturbation de la communication SERCOS, d’une lecture erronée de l’encodeur, d’un dommage des étages de puissance finaux ou d’un problème de configuration après le remplacement de l’appareil. C’est précisément pourquoi le diagnostic ELAU PacDrive SCL doit couvrir l’ensemble du module, et non un seul élément sélectionné.

Une caractéristique importante de l’appareil est la plaque signalétique électronique enregistrée directement dans le SCL. Elle facilite la configuration automatique, la mise en service et le remplacement du composant. Dans les sites de production, cela revêt une grande importance, car chaque arrêt de ligne affecte les coûts de production, la disponibilité de la machine et le calendrier d’exécution des commandes.

Vous avez un problème avec un axe servo basé sur ELAU PacDrive SCL ? Envoyez la référence de l’appareil, une description des symptômes et une photo de la plaque signalétique. RGB Elektronika peut vous aider dans le diagnostic, la réparation et l’évaluation de la rentabilité du service.

Où utilise-t-on ELAU SCL dans les machines industrielles ?

ELAU PacDrive SCL est principalement utilisé dans les applications où la décentralisation des entraînements, la construction compacte et le fonctionnement fiable de l’axe servo sont importants. Ces solutions se rencontrent notamment dans les machines d’emballage, les lignes de production, les systèmes de transport interne, les applications de positionnement ainsi que les machines dans lesquelles l’espace de montage limité rend difficile l’utilisation d’un système classique avec servo-variateur et moteur séparés.

L’appareil existe en versions avec un indice de protection élevé, notamment IP65 et IP67. Des variantes aseptiques IP67 avec surpression sont également disponibles, destinées aux environnements soumis à des exigences d’hygiène renforcées. Une version avec boîtier en acier inoxydable est aussi possible, ce qui augmente la résistance dans les applications exposées à l’humidité, aux salissures ou aux processus de lavage fréquents.

La forme trapézoïdale caractéristique du boîtier favorise une intégration compacte dans la machine. Pour le concepteur, cela signifie une plus grande liberté de construction. Pour la maintenance, cela implique toutefois la nécessité d’identifier correctement l’appareil avant une réparation, un remplacement ou le choix d’une pièce de rechange.

Quels éléments de l’ELAU PacDrive SCL faut-il prendre en compte lors du diagnostic ?

En raison de sa construction intégrée, le service ELAU SCL doit couvrir plusieurs domaines techniques. Un diagnostic correct doit prendre en compte aussi bien la partie électrique, mécanique et communication que la configuration de l’appareil dans le système PacDrive.

Les principaux domaines de diagnostic sont la partie moteur, les étages de puissance finaux, le régulateur servo numérique, l’encodeur, la communication SERCOS et la plaque signalétique électronique. La partie moteur est responsable du mouvement de l’axe et de la transmission du couple. Les étages de puissance finaux commandent l’alimentation de la partie moteur. Le régulateur servo numérique est responsable du contrôle du mouvement et de la stabilité de l’axe. L’encodeur fournit les informations de position et de mouvement. La communication SERCOS relie l’ELAU SCL au système PacDrive, tandis que la plaque signalétique électronique prend en charge l’identification et la configuration de l’appareil.

Si l’un de ces domaines ne fonctionne pas correctement, la machine peut signaler une erreur d’axe, perdre sa position, arrêter le cycle de production ou ne pas démarrer après le remplacement d’un composant.

Réparation ELAU SCL : symptômes de panne, diagnostic et décision de service

Quels symptômes indiquent une panne de l’ELAU PacDrive SCL ?

Une panne de l’ELAU PacDrive SCL peut se manifester par un arrêt d’axe, une erreur de communication SERCOS, une absence de réaction du moteur, des problèmes de positionnement, une surchauffe, un fonctionnement instable ou des erreurs après le remplacement du module. Pour le service maintenance, l’essentiel est de distinguer rapidement si le problème concerne le SCL lui-même, le système de commande, les câbles, la configuration, l’encodeur ou les conditions de fonctionnement dans la machine.

En pratique, les utilisateurs recherchent souvent des expressions telles que ELAU SCL ne fonctionne pas, erreur d’axe ELAU PacDrive SCL, problème de communication SERCOS, panne d’encodeur ELAU SCL ou réparation ELAU PacDrive SCL. Derrière chacune de ces expressions se cache un problème de production réel qui peut arrêter une machine d’emballage, une partie de ligne ou un axe unique responsable d’un mouvement précis.

Les symptômes typiques d’une panne ELAU PacDrive SCL sont l’absence de mouvement de l’axe, les erreurs de positionnement, l’absence de communication SERCOS, la surchauffe de l’appareil, les arrêts cycliques de la machine, les erreurs après le remplacement de l’entraînement et le fonctionnement instable sous charge.

L’axe peut ne pas démarrer en raison d’un défaut de l’électronique de puissance, du régulateur servo, de la communication ou de l’alimentation. Les erreurs de positionnement peuvent indiquer un problème d’encodeur, de régulation ou de partie mécanique. L’absence de communication SERCOS peut provenir d’un problème de bus, de configuration, d’interface ou d’électronique de l’appareil. La surchauffe peut être due à une surcharge, à des salissures, à un dommage de la partie puissance ou à un problème mécanique.

Il n’est pas recommandé de redémarrer l’axe à plusieurs reprises sans diagnostic si l’ELAU SCL signale une erreur ou fonctionne de manière instable. Les tentatives répétées de démarrage peuvent aggraver les dommages de l’électronique de puissance, de la partie moteur ou des éléments coopérant avec l’entraînement.

Diagnostic ELAU PacDrive SCL : que faut-il vérifier avant la réparation ?

Le diagnostic ELAU PacDrive SCL doit inclure la partie moteur, l’électronique de puissance, le régulateur servo numérique, l’encodeur, la communication SERCOS et la configuration de l’appareil dans le système PacDrive. Seule une telle analyse permet d’évaluer si une réparation, une régénération, un test après service ou le choix d’une pièce de rechange sera nécessaire.

Dans les entraînements intégrés, il ne faut pas supposer que le symptôme visible sur le pupitre opérateur indique clairement l’emplacement de la panne. Une erreur d’axe peut provenir d’un défaut matériel, d’un problème de communication, de données de retour incorrectes de l’encodeur ou d’une surcharge mécanique de la machine. C’est pourquoi le service ELAU PacDrive SCL doit commencer par la collecte des informations issues de la machine et par la vérification de l’appareil hors ligne de production.

Problèmes de communication SERCOS

L’interface SERCOS intégrée est responsable de la communication entre l’ELAU PacDrive SCL et le système de commande. Si la communication ne fonctionne pas correctement, la machine peut ne pas voir l’axe, signaler une erreur de bus ou arrêter le cycle de production. La cause peut être un endommagement de l’interface, un problème de connexion, des perturbations, une configuration erronée ou un défaut de l’électronique de l’entraînement.

Lors du diagnostic, il faut vérifier si le problème apparaît en permanence ou seulement périodiquement. Il est également important de déterminer si la panne est apparue après le remplacement de l’appareil, après le lavage de la machine, après un arrêt technologique, après une panne d’alimentation ou après une intervention sur le câblage.

Endommagements de l’encodeur monotour ou multitour

ELAU SCL peut être équipé d’un encodeur monotour ou multitour haute résolution. L’encodeur est responsable du retour d’information sur la position et le mouvement de l’axe. Si les données de l’encodeur sont incorrectes, l’entraînement peut perdre sa position, effectuer le mouvement de manière incorrecte, arrêter le cycle ou signaler une erreur d’axe.

Les problèmes d’encodeur peuvent être de nature électrique, mécanique ou communicationnelle. En service, il faut évaluer non seulement l’élément de mesure lui-même, mais aussi l’influence du dommage sur le régulateur servo et le comportement de tout le module pendant le fonctionnement.

Panne de l’électronique de puissance et du régulateur servo

Les étages de puissance finaux et le régulateur servo numérique font partie des éléments les plus importants de l’ELAU PacDrive SCL. Ils sont responsables du contrôle de la partie moteur, de la réaction de l’axe et de la stabilité de fonctionnement de l’entraînement. Une panne dans cette zone peut provoquer une absence de démarrage, le déclenchement d’erreurs, une surchauffe, l’arrêt de l’axe ou un comportement instable de la machine sous charge.

Dans le cas des entraînements intégrés, il est particulièrement important de vérifier si la panne n’est pas due à une surcharge, à l’humidité, à la contamination, à des problèmes de refroidissement, à des câbles endommagés ou à des conditions de fonctionnement incorrectes dans la machine. Le simple remplacement du module sans éliminer la cause peut entraîner une nouvelle panne.

Problèmes mécaniques de la partie moteur

La partie moteur de l’ELAU SCL nécessite également un contrôle. Des jeux excessifs, des résistances au mouvement, une surchauffe, des surcharges mécaniques ou des conditions de fonctionnement incorrectes de l’axe peuvent affecter l’électronique et le régulateur. Les symptômes mécaniques apparaissent souvent progressivement, c’est pourquoi l’utilisateur peut remarquer une détérioration de la répétabilité, une hausse de température, un fonctionnement plus bruyant ou des arrêts plus fréquents de la machine.

Le diagnostic mécanique est particulièrement important lorsque la panne ELAU SCL est apparue après une collision, un blocage de l’axe, un fonctionnement dans un environnement contaminé ou après une longue période d’exploitation sans contrôle.

Que comprend le service ELAU PacDrive SCL ?

Le service ELAU PacDrive SCL doit comprendre l’identification de l’appareil, l’évaluation de l’état extérieur, la vérification de la partie moteur, le contrôle de l’électronique de puissance, la vérification du régulateur servo, l’analyse de l’encodeur et l’évaluation de la communication avec le système PacDrive. Selon les symptômes et l’état de l’appareil, d’autres actions de réparation ou de régénération peuvent être possibles.

En pratique, le processus de service peut inclure l’identification du modèle ELAU SCL et de la version de l’appareil, le contrôle de la plaque signalétique et des données de configuration, l’évaluation du boîtier, des connecteurs et des traces de dommages mécaniques, la vérification de l’état de la partie moteur, le diagnostic de l’électronique de puissance et du régulateur servo, le contrôle du fonctionnement de l’encodeur monotour ou multitour, l’analyse des problèmes de communication SERCOS, l’évaluation des possibilités de réparation ou de régénération ainsi que les tests après les travaux de service.

Un service correctement réalisé ne se limite pas à la suppression du défaut visible. Il est également important d’indiquer la cause possible de la panne, car en conditions industrielles, le problème peut provenir du fonctionnement de la machine, d’une surcharge de l’axe, de l’humidité, de lavages fréquents, d’un câblage endommagé ou d’un cycle de travail incorrect.

Confiez le service ELAU SCL si l’appareil arrête l’axe, signale une erreur de communication, perd sa position ou ne démarre pas après remplacement. RGB Elektronika réalise le diagnostic et la réparation d’entraînements industriels, de servomoteurs et d’électronique utilisés dans les systèmes d’automatisation.

Régénération ELAU PacDrive SCL ou achat d’une pièce de rechange ?

La décision entre la régénération de l’ELAU PacDrive SCL et l’achat d’une pièce de rechange dépend de l’état de l’appareil, de la disponibilité du modèle, du coût de l’arrêt et du temps nécessaire pour remettre la machine en service. Dans de nombreux cas, la réparation ou la régénération a du sens, car elle permet de conserver la compatibilité avec l’application existante et de réduire le risque de problèmes après remplacement.

La régénération ELAU PacDrive SCL peut être une bonne solution lorsque l’appareil est difficile à obtenir, que la machine fonctionne avec une configuration éprouvée, que la documentation est incomplète ou qu’un passage à un autre modèle nécessiterait des travaux supplémentaires sur la commande et la mise en service. Pour le service maintenance, le prix de la prestation est important, mais le temps de remise en production l’est encore davantage.

L’achat d’une pièce de rechange vaut la peine d’être envisagé lorsque l’appareil présente des dommages étendus, que la réparation ne serait pas rentable ou que la production exige un redémarrage immédiat de la machine. La solution la plus sûre consiste alors à sélectionner un module compatible avec l’application, la version, la configuration et les exigences du système PacDrive.

En pratique, la réparation ou la régénération fonctionne souvent bien lorsque l’appareil est difficile à obtenir et que la machine doit conserver sa configuration actuelle. L’achat d’une pièce de rechange peut être une meilleure solution en cas de dommages très étendus ou lorsque le modèle approprié est disponible immédiatement et permet de rétablir rapidement la production.

Comment préparer ELAU SCL pour l’envoi au service ?

Avant d’envoyer un ELAU SCL au service, il est utile de préparer les données qui raccourciront le temps d’identification et de diagnostic. Les plus importantes sont les références de l’appareil, la description des symptômes, les informations sur la machine et les circonstances d’apparition de la panne. Plus les données transmises au service sont précises, plus il est facile de reproduire le problème et d’indiquer la cause réelle du défaut.

Il est recommandé de joindre à la demande la référence complète ELAU PacDrive SCL figurant sur la plaque signalétique, des photos de l’appareil, des connecteurs et du boîtier, une description du symptôme visible dans la machine, l’information indiquant si le problème concerne l’axe, la communication SERCOS, l’encodeur ou la mise en service, les messages d’erreur du système de commande s’ils sont disponibles, ainsi qu’une description des conditions de fonctionnement.

Pour les appareils avec indice de protection IP65 ou IP67, il est également utile d’indiquer si le module a fonctionné dans un environnement exposé au lavage, à l’humidité ou aux produits chimiques. Cela est particulièrement important pour les variantes aseptiques et les boîtiers en acier inoxydable.

Quand confier la réparation ELAU SCL ?

Il est judicieux de confier la réparation ELAU SCL lorsque l’entraînement intégré arrête l’axe, perd sa position, signale une erreur de communication SERCOS, surchauffe, ne démarre pas après remplacement ou fonctionne de manière instable. ELAU PacDrive SCL est un appareil compact qui combine moteur, électronique de puissance et régulateur servo, il nécessite donc un diagnostic de tout le module.

Pour les services maintenance, l’essentiel est de déterminer rapidement si une réparation, une régénération ou le choix d’un appareil de remplacement est possible. Un diagnostic correctement réalisé permet de limiter les achats inutiles, de réduire le temps d’arrêt et de diminuer le risque de réapparition de la même panne après le redémarrage de la machine.

RGB Elektronika accompagne les clients industriels dans le diagnostic, la réparation et le service d’appareils d’automatisation industrielle, y compris les entraînements intégrés ELAU PacDrive SCL. Si l’appareil fonctionne de manière instable, signale une erreur d’axe ou a arrêté la production, il est utile de réaliser une évaluation de service avant de décider d’un remplacement.
