Réparation des variateurs de fréquence pour récupérateurs de chaleur. Comment vérifier si le variateur du ventilateur dans un récupérateur nécessite une intervention de service ?

La réparation des variateurs HVAC est nécessaire lorsque le variateur du ventilateur dans le récupérateur de chaleur ne commande plus correctement la vitesse du moteur, signale des erreurs, surchauffe, provoque des pulsations de la ventilation ou ne réagit pas aux signaux du système d’automatisation. En pratique, cela signifie non seulement une panne électronique, mais aussi un risque de baisse de rendement de la récupération de chaleur, d’augmentation de la consommation d’énergie, de détérioration de la qualité de l’air et d’arrêt imprévu de l’installation HVAC.

Un variateur de fréquence pour récupérateur de chaleur, également appelé convertisseur de fréquence, assure la régulation progressive du fonctionnement des ventilateurs de soufflage et d’extraction. Si l’appareil commence à fonctionner de manière instable, il ne faut pas limiter le diagnostic aux seuls filtres, au moteur ou aux réglages de la centrale. Très souvent, l’origine du problème se trouve dans l’étage de puissance, la section d’alimentation, les entrées de commande, les condensateurs, le module IGBT ou les circuits de mesure internes du variateur.

Si le récupérateur affiche une erreur, si le ventilateur ne démarre pas, si l’installation pulse bruyamment ou si la centrale n’augmente pas son débit après un signal du capteur CO2, il est recommandé de confier le diagnostic du variateur de ventilateur à un service professionnel. Dans de nombreux cas, il est possible de réparer ou de régénérer le variateur sans devoir remplacer coûteusement tout le module de ventilateur ou toute la centrale de ventilation.

Vous avez un variateur HVAC qui fonctionne de manière instable ? Envoyez l’appareil pour diagnostic. Nous vérifierons la possibilité de réparation, de régénération, de remplacement ou de sélection d’un équivalent pour le ventilateur et le récupérateur de chaleur.

Appelez : +48 717 500 983

Comment fonctionne un variateur de ventilateur dans un récupérateur de chaleur et pourquoi sa panne affecte-t-elle toute l’installation HVAC ?

Le variateur du récupérateur de chaleur comme élément de commande du soufflage et de l’extraction

Le variateur gère le fonctionnement du moteur électrique en régulant la vitesse de rotation et le couple. Dans le secteur HVAC, les variateurs de fréquence sont utilisés notamment dans les centrales de traitement d’air, les récupérateurs de chaleur, les ventilateurs industriels, les pompes à chaleur, les climatiseurs et les systèmes de commande de compresseurs.

Dans un récupérateur de chaleur, le variateur du ventilateur joue un rôle particulièrement important. Il permet de contrôler précisément le débit d’air dans les conduits de soufflage et d’extraction. La stabilité de l’installation, l’efficacité de la récupération de chaleur et le confort des utilisateurs du bâtiment dépendent du bon équilibrage de ces flux d’air.

Dans les sites de production, entrepôts, laboratoires, salles serveurs, locaux techniques et installations industrielles, la panne d’un variateur peut avoir des conséquences bien plus importantes qu’une simple baisse temporaire de confort. Une ventilation incorrecte peut affecter les conditions de travail, le processus technologique, l’évacuation de chaleur, l’humidité, l’empoussièrement et la sécurité des équipements présents dans le local.

Comment le capteur CO2, l’automate PLC et l’automatisation HVAC coopèrent-ils avec le variateur ?

Les installations HVAC modernes fonctionnent de plus en plus souvent à partir de signaux provenant de capteurs de qualité de l’air, de capteurs CO2, de régulateurs, d’automates PLC, de pupitres HMI, de modules I/O et de systèmes supérieurs d’automatisation du bâtiment. Lorsque le capteur détecte un dépassement du niveau de CO2 défini, l’automatisation envoie un signal au variateur, qui augmente progressivement la vitesse du ventilateur.

Après le retour des paramètres à la normale, le variateur peut réduire la vitesse du ventilateur et rétablir le mode de fonctionnement économique. Ce type de commande améliore le confort, réduit la consommation d’énergie et évite de faire fonctionner l’installation à sa puissance maximale lorsque cela n’est pas nécessaire.

Si le récupérateur n’augmente pas la vitesse après l’activation de la surventilation, après un signal du capteur CO2 ou après une modification des consignes dans le système d’automatisation, le problème ne vient pas toujours du capteur ou du contrôleur. Les entrées analogiques, les entrées numériques, les circuits d’isolation, les circuits de communication, les paramètres du variateur ou la section de commande de l’entraînement elle-même peuvent être endommagés.

Comment vérifier un variateur de ventilateur et quand confier la réparation des variateurs HVAC ?

Symptômes d’un variateur de ventilateur endommagé dans un récupérateur de chaleur

Une défaillance du variateur d’un récupérateur de chaleur commence rarement par une panne totale. En général, des symptômes apparaissent plus tôt et peuvent être détectés pendant l’exploitation : erreurs temporaires, fonctionnement irrégulier, ventilation plus bruyante, problèmes de démarrage, surchauffe ou absence de réaction aux signaux de commande.

Les symptômes les plus fréquents indiquant la nécessité d’un service pour variateurs de ventilateurs sont les suivants :

• codes d’erreur sur le panneau du variateur, du récupérateur ou du système d’automatisation,
• fonctionnement irrégulier du ventilateur malgré l’absence de changement des réglages,
• fluctuations de vitesse et pulsations du débit d’air,
• absence de démarrage du ventilateur ou arrêts fréquents de l’entraînement,
• sifflement, bourdonnement ou bruits inhabituels à faible vitesse,
• échauffement excessif du boîtier du variateur,
• odeur d’électronique surchauffée ou de brûlé,
• absence de réaction au signal du capteur CO2, de l’automate PLC ou du pupitre HMI,
• déclenchement des protections, fusibles ou disjoncteurs de surintensité,
• alarmes récurrentes après effacement de l’erreur et redémarrage.

Si l’un de ces symptômes apparaît, il ne faut pas supposer immédiatement qu’il est nécessaire d’acheter un nouveau variateur. Dans de nombreux cas, la réparation des variateurs de ventilateurs comprend le remplacement de composants usés, la restauration de pistes, la réparation de la section des entrées de commande, la régénération de l’alimentation auxiliaire ou le contrôle du système de refroidissement.

Codes d’erreur Overcurrent, Overvoltage, Undervoltage et Overheating

Les variateurs et récupérateurs modernes disposent de fonctions d’autodiagnostic. Les messages d’erreur sont le premier indice pour localiser le problème. L’erreur Overcurrent signifie une surcharge ou une surintensité, qui peut être liée à un problème côté moteur, câblage, paramètres de fonctionnement ou module de puissance du variateur.

Les erreurs Overvoltage et Undervoltage concernent une tension trop élevée ou trop basse, souvent dans le circuit du bus DC. Elles peuvent être liées à l’alimentation, aux condensateurs, au circuit redresseur, au freinage, aux interférences ou à un fonctionnement instable de la section d’alimentation. L’erreur Overheating indique une surchauffe du variateur, qui peut résulter d’un encrassement, d’un refroidissement défectueux, d’un fonctionnement à température trop élevée ou de l’usure de composants électroniques.

Le code d’erreur seul ne doit pas être considéré comme un diagnostic complet. Une même alarme peut avoir plusieurs causes, c’est pourquoi un service professionnel de variateurs pour ventilateurs vérifie à la fois l’appareil et ses conditions de fonctionnement dans l’application.

Vitesse instable, pulsations de la ventilation et débit d’air irrégulier

Si les ventilateurs du récupérateur changent de vitesse sans raison apparente, si l’installation pulse bruyamment et si le débit d’air est irrégulier malgré des filtres propres et des réglages inchangés, la cause peut être un problème de formation de la tension de sortie par le variateur ou une défaillance de la boucle de rétroaction.

Dans ce cas, il est utile de vérifier non seulement l’état des filtres, des registres, du moteur et des capteurs, mais aussi les paramètres du variateur. Une vitesse instable peut résulter d’une configuration incorrecte, de perturbations sur l’entrée analogique, de condensateurs de filtrage endommagés, de problèmes dans l’étage de puissance ou d’une lecture incorrecte du signal de commande.

Sifflement, bourdonnement, surchauffe et odeur de brûlé provenant du variateur

Les variateurs fonctionnent avec une fréquence de commutation déterminée, c’est pourquoi un léger bruit ne signifie pas toujours une panne. En revanche, un sifflement fort, un bourdonnement croissant du moteur à faible vitesse, des bruits métalliques provenant de l’appareil, une hausse excessive de température ou une odeur d’électronique surchauffée sont des signaux d’alerte.

De tels symptômes peuvent indiquer une dégradation des condensateurs, une surcharge de l’étage de puissance, un problème de refroidissement, une défaillance du ventilateur interne, l’encrassement des radiateurs ou un dérèglement des paramètres de fonctionnement. Continuer à utiliser le variateur dans cet état peut entraîner l’endommagement du module IGBT, de l’alimentation auxiliaire ou d’autres éléments de l’électronique de commande.

Absence de réaction aux signaux de commande de l’automatisation ou du capteur CO2

L’un des problèmes fréquents dans les récupérateurs de chaleur est une situation où le ventilateur fonctionne, mais ne réagit pas correctement à une modification du débit demandé. L’installation peut ne pas augmenter la vitesse après l’activation de la surventilation, après un signal du capteur CO2 ou après une commande du système d’automatisation.

Si le moteur du ventilateur est opérationnel et que le signal de commande arrive au variateur, la cause peut être une défaillance du module d’entrées analogiques ou numériques, un problème de communication, un paramétrage incorrect ou une panne des circuits d’isolation du signal. Dans ce cas, le diagnostic du variateur de ventilateur doit inclure à la fois la partie puissance et l’électronique de commande.

Le variateur ne réagit pas à la commande ? Contactez le service avant de remplacer tout le module de ventilateur. Le diagnostic peut montrer qu’une réparation des entrées de signal, une régénération de l’électronique ou un nouveau paramétrage de l’appareil suffit.

Diagnostic du variateur de ventilateur – que vérifie le service ?

Les contrôles de base peuvent commencer par la vérification des messages d’erreur, de l’historique des alarmes, de l’état des filtres, des raccordements, de la ventilation de l’armoire de commande et des conditions de fonctionnement du récupérateur. Les mesures électriques et les interventions sur un variateur ouvert doivent être effectuées uniquement par un technicien qualifié, car l’appareil peut stocker une tension dangereuse même après la coupure de l’alimentation.

Le diagnostic professionnel d’un variateur de ventilateur comprend généralement :

1. la vérification du modèle, de la puissance, de la tension d’alimentation et des paramètres de l’application,
2. la lecture des codes d’erreur et de l’historique des alarmes,
3. le contrôle de l’entrée d’alimentation et de l’état des protections,
4. les mesures de tension et de courant à l’entrée et à la sortie du variateur,
5. la vérification de l’asymétrie des phases alimentant le moteur,
6. le contrôle des condensateurs électrolytiques et de filtrage,

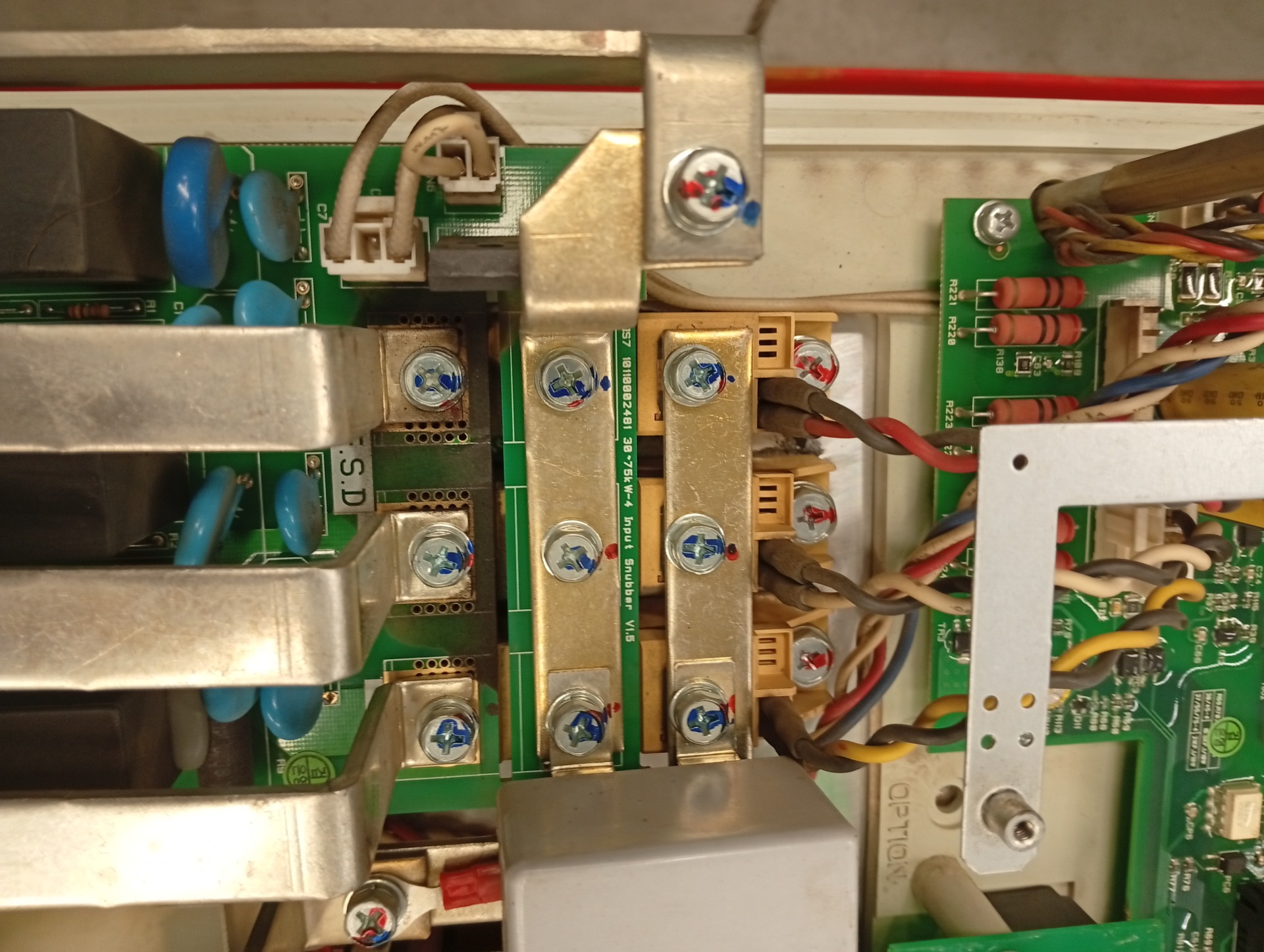

7. la vérification du module IGBT, du redresseur, du bus DC et de l’étage de puissance,
8. l’évaluation de l’état de l’alimentation auxiliaire et de l’électronique de commande,
9. la vérification des entrées analogiques, numériques et de la communication avec l’automatisation,
10. le contrôle du système de refroidissement, des radiateurs et des ventilateurs internes,
11. le test de fonctionnement après réparation et la vérification de la réaction aux signaux de commande.

Au service, il est également possible de comparer les paramètres du variateur avec les exigences de l’application. Cela est particulièrement important lorsque l’appareil a déjà été remplacé, modernisé ou fonctionne dans une configuration de commande atypique avec PLC, pupitre HMI, modules I/O ou système supérieur.

Réparation, régénération ou remplacement du variateur pour récupérateur de chaleur ?

La décision de réparer, régénérer ou remplacer un variateur doit dépendre du type de défaut, de la disponibilité des pièces, de l’âge de l’appareil, du temps d’arrêt et du coût d’achat d’un nouveau module. Pour de nombreux variateurs HVAC, la réparation est rentable, surtout lorsque les éléments endommagés sont les condensateurs, l’alimentation auxiliaire, les entrées de commande, le système de refroidissement, les soudures ou certains composants de l’étage de puissance.

La réparation d’un variateur pour récupérateur de chaleur est pertinente lorsque l’appareil est réparable, que le défaut peut être localisé et que le coût de remise en état est inférieur à l’achat d’un nouveau variateur ou d’un module de ventilateur complet.

La régénération d’un variateur HVAC est une bonne solution lorsque l’appareil fonctionne, mais présente des signes d’usure : surchauffe, erreurs périodiques, condensateurs affaiblis ou besoin de remplacement préventif d’éléments d’usure. La régénération peut réduire le risque de panne pendant la saison d’utilisation intensive de la ventilation.

Le remplacement du variateur est recommandé lorsque l’appareil est gravement endommagé, non rentable à réparer, partiellement indisponible ou techniquement obsolète. Dans ce cas, il convient de sélectionner un équivalent selon la puissance, la tension, le type de moteur, les entrées de commande, la communication, les conditions environnementales et les paramètres de l’application.

Dans les installations industrielles, il est également utile d’envisager la modernisation de la commande. Un nouveau variateur peut mieux coopérer avec l’automatisation, l’automate PLC, le pupitre HMI ou la communication industrielle. Il faut toutefois rester prudent lors du choix d’un équivalent, car tous les variateurs de ventilateur ne fonctionneront pas correctement avec un récupérateur, un moteur et un algorithme de commande spécifiques.

Service de variateurs pour ventilateurs et risque d’arrêt de l’installation

Pour la maintenance, une panne de variateur HVAC signifie souvent une forte pression temporelle. La ventilation peut desservir un hall de production, un local technologique, un entrepôt, un laboratoire, une cabine de peinture, une salle serveurs ou une zone où des paramètres d’air spécifiques sont requis. L’arrêt du récupérateur peut donc affecter la production, la sécurité, la qualité du processus et le confort de travail.

Le service achats doit quant à lui déterminer rapidement si un nouveau variateur, un équivalent d’occasion, un appareil régénéré ou une prestation de réparation est disponible. La disponibilité en stock, les longs délais de livraison, la nécessité de paramétrage et la compatibilité du nouvel appareil avec l’automatisation existante peuvent poser problème.

C’est pourquoi, en pratique, la meilleure solution consiste à évaluer rapidement si le variateur peut être réparé, s’il vaut la peine d’être régénéré, si un équivalent est nécessaire ou si l’installation doit être modernisée. Un service connaissant à la fois l’électronique industrielle et les applications HVAC peut aider à réduire le temps d’arrêt et à éviter l’achat d’une pièce inadaptée.

Vous ne savez pas s’il faut réparer ou remplacer le variateur ? Envoyez le modèle de l’appareil, une photo de la plaque signalétique, une description des symptômes et les codes d’erreur. Nous vous aiderons à évaluer si une réparation, une régénération, la sélection d’un équivalent, la vente de pièces ou la modernisation du système de commande est possible.

Rachat, vente et modernisation de variateurs HVAC

Les variateurs pour ventilateurs existent dans de nombreuses variantes de puissance, de tension, de boîtier et de standards de commande. Dans les applications HVAC, on rencontre des appareils de nombreux fabricants, tels que ABB, Danfoss, Schneider Electric, Siemens, Lenze, Omron, Yaskawa, Mitsubishi Electric, Delta, LS, Invertek ou SEW-Eurodrive. Lors d’un remplacement, il ne suffit pas de choisir le variateur uniquement en fonction de la puissance du moteur. Les signaux de commande, la caractéristique de fonctionnement du ventilateur, le mode de communication, les conditions d’installation et les exigences du récupérateur sont également importants.

Pour les modèles retirés du marché ou difficiles à obtenir, l’achat d’un variateur d’occasion ou régénéré peut être une bonne solution, à condition qu’il ait été contrôlé et correctement adapté à l’application. Dans certains cas, le rachat de variateurs HVAC endommagés est également possible ; ils peuvent servir de base à une régénération, de source de pièces ou d’élément de gestion des stocks de maintenance.

La modernisation du système de commande est pertinente lorsque l’ancien variateur n’est plus disponible, tombe fréquemment en panne ou ne répond plus aux exigences actuelles de l’installation. Elle peut comprendre la sélection d’un nouveau convertisseur de fréquence, la modification du paramétrage, l’adaptation des signaux d’entrée, l’intégration avec PLC ou BMS et l’organisation de la communication avec le pupitre opérateur.

Quand envoyer le variateur de ventilateur au service ?

Il est conseillé d’envoyer un variateur de ventilateur au service lorsque des alarmes récurrentes apparaissent, que le récupérateur fonctionne de manière instable, que le ventilateur ne démarre pas, que l’appareil surchauffe, que l’on entend un sifflement ou un bourdonnement, qu’une odeur de brûlé apparaît ou que l’automatisation ne peut pas commander la vitesse. Plus l’appareil est vérifié rapidement, plus les chances de réparation sont élevées avant que les dommages n’atteignent des éléments plus coûteux de l’étage de puissance.

Avant l’envoi, il est utile de préparer les informations de base : fabricant et modèle du variateur, puissance, tension d’alimentation, photo de la plaque signalétique, description des symptômes, codes d’erreur, conditions de fonctionnement, type de commande et information indiquant si le variateur commande le ventilateur de soufflage, d’extraction ou un autre élément de la centrale.

Une réparation professionnelle des variateurs HVAC permet dans de nombreux cas de rétablir le fonctionnement du récupérateur, de réduire les coûts d’arrêt et d’éviter le remplacement inutile d’un module complet. Pour le service maintenance, cela signifie un retour plus rapide de l’installation en fonctionnement, et pour le service achats, la possibilité de choisir entre réparation, régénération, équivalent, modernisation ou achat d’une pièce contrôlée.

Vous avez besoin d’un diagnostic du variateur de ventilateur ? Contactez le service, décrivez les symptômes et envoyez les données de l’appareil. Nous vérifierons la possibilité de réparation, de régénération, de rachat, de vente d’un équivalent ou de modernisation du système de commande du récupérateur.
