Réparation des onduleurs pour centrales de traitement d’air. Découvrez comment le diagnostic prédictif des onduleurs HVAC prévient les pannes.

La réparation des onduleurs pour centrales de traitement d’air est nécessaire lorsque l’entraînement du ventilateur, de la pompe, du compresseur ou du système de récupération de chaleur ne commande plus correctement le fonctionnement de l’installation HVAC. Les symptômes peuvent sembler différents : l’onduleur HVAC ne démarre pas, la centrale signale une alarme, la climatisation ne fonctionne pas, la climatisation ne refroidit pas, une erreur de pressostat apparaît ou l’automatisme BMS perd la communication avec l’entraînement. En pratique, l’origine du problème peut se trouver aussi bien dans l’électronique de puissance de l’onduleur que dans l’alimentation, le moteur, les câbles, la configuration des paramètres ou une surcharge mécanique du ventilateur.

Dans les centrales de traitement d’air, l’onduleur fonctionne souvent en continu, dans un environnement exposé à la poussière, à l’humidité, aux variations de température et aux perturbations CEM. C’est pourquoi un service d’onduleurs HVAC efficace ne doit pas se limiter à effacer une erreur depuis le panneau opérateur. Le diagnostic de l’alimentation, de la section de puissance, du bus DC-link, des condensateurs, des drivers IGBT, de la communication industrielle et de l’entraînement du ventilateur lui-même est essentiel.

Votre centrale de traitement d’air est en panne ou l’onduleur HVAC signale une erreur ? Envoyez l’appareil en diagnostic. RGB Elektronika réalise le service, la réparation, la régénération, les tests sous charge, la modernisation ainsi que la sélection de remplacements pour les onduleurs utilisés dans les installations HVAC et l’automatisation industrielle.

Appelez : +48 717 500 983

L’onduleur HVAC ne démarre pas, la climatisation ne refroidit pas – symptômes de panne les plus fréquents

Panne de l’onduleur du ventilateur de soufflage, d’extraction, de la pompe ou du compresseur

Une panne d’onduleur dans une centrale de traitement d’air peut arrêter immédiatement le débit d’air ou provoquer un fonctionnement instable de tout le système. Si l’entraînement commande le ventilateur de soufflage, d’extraction, la pompe de circulation, le compresseur ou l’échangeur de récupération de chaleur, sa défaillance influence directement la capacité de refroidissement, la pression, la température, le débit et la sécurité de fonctionnement de l’installation.

Les symptômes les plus fréquemment signalés par les services de maintenance et les services HVAC sont :

• l’onduleur HVAC ne démarre pas malgré la présence de l’alimentation,
• l’entraînement ne réagit pas à la commande START/RUN du BMS, du PLC ou du panneau local,
• le ventilateur de soufflage ou d’extraction n’atteint pas la fréquence définie,
• l’onduleur signale overcurrent, undervoltage, overvoltage, earth fault, phase loss ou overtemperature,
• une panne de l’onduleur du ventilateur apparaît et la centrale passe en mode alarme,
• la climatisation ne refroidit pas, même si le contrôleur maître envoie une demande de fonctionnement,
• les fusibles ou les protections différentielles déclenchent,
• le ventilateur fonctionne à une vitesse instable ou génère des vibrations inhabituelles,
• le BMS affiche des valeurs incorrectes de charge, de courant ou de fréquence de sortie.

De tels symptômes ne signifient pas toujours que seul l’onduleur est endommagé. Dans les systèmes HVAC, la cause peut également être un ventilateur surchargé, un filtre encrassé, des roulements usés, une turbine déséquilibrée, un moteur endommagé, une coupure dans le conducteur PE ou des paramètres d’entraînement incorrects.

Erreur de communication de l’onduleur HVAC avec BMS, Modbus, BACnet ou Profibus

Une erreur de communication de l’onduleur HVAC peut provoquer l’arrêt de la centrale même lorsque la section de puissance de l’entraînement est opérationnelle. Les onduleurs utilisés en climatisation fonctionnent souvent dans des réseaux Modbus RTU, BACnet, Profibus, Profinet, CANopen ou Ethernet/IP. La communication est responsable de la consigne de fréquence, des commandes de démarrage et d’arrêt, de la lecture des alarmes, ainsi que de la surveillance du courant, de la température et de l’état de fonctionnement de l’entraînement.

Pendant le diagnostic, il faut vérifier :

• l’adresse de l’appareil, la vitesse de transmission, la parité et le format de trame,
• la terminaison du bus RS-485 et la qualité du blindage,
• la continuité des câbles de communication,
• la séparation des câbles de signal des câbles moteur,
• la configuration de la source de commande et de la consigne de fréquence,
• la carte des registres et la compatibilité des paramètres avec le système BMS,
• l’état des alimentations auxiliaires et des circuits d’opto-isolation.

Une erreur fréquente consiste à remplacer l’onduleur par un exemplaire fonctionnel sans restaurer les paramètres de communication. Par conséquent, le nouvel entraînement ne démarre pas non plus, car il ne reçoit pas la commande RUN correcte ou la valeur de consigne depuis l’automatisation du bâtiment.

IGBT endommagés de l’onduleur, DC-link et erreurs de courant

Les IGBT endommagés de l’onduleur font partie des pannes les plus graves de la section de puissance. Les symptômes typiques sont un court-circuit DC+/DC-, des fusibles qui grillent, une erreur overcurrent immédiate après la commande RUN, l’absence de commande correcte du moteur ou l’endommagement des drivers de grille.

En service, une attention particulière est portée aux éléments suivants :

• modules IGBT et circuits de drivers de grille,
• pont redresseur,
• circuit DC-link,
• condensateurs électrolytiques et à film,
• résistance et relais de précharge,
• circuit de freinage et transistor de freinage,
• capteurs de courant et voies de mesure,
• alimentations auxiliaires de la carte de commande,
• opto-isolation et séparation galvanique.

Si l’onduleur déclenche immédiatement les protections après la mise sous tension, il ne faut pas répéter plusieurs fois les tentatives de démarrage. Cela peut aggraver les dommages de la carte de puissance, de la commande des grilles IGBT, des pistes de courant ou des alimentations auxiliaires.

Quand le problème ne se situe pas uniquement dans l’onduleur, mais dans le moteur ou la mécanique du ventilateur ?

Le diagnostic de l’entraînement du ventilateur doit couvrir non seulement l’électronique de l’onduleur, mais aussi le moteur, les câbles et la partie mécanique. Dans les centrales de traitement d’air, la panne résulte souvent d’un fonctionnement dans des conditions difficiles : poussière, humidité, condensation de vapeur d’eau, température élevée dans l’armoire d’automatisme, dissipateurs encrassés, filtres d’air obstrués ou surcharge mécanique.

Avant de décider de remplacer l’onduleur, il vaut la peine de vérifier :

• la résistance des enroulements du moteur,
• la résistance d’isolement par rapport au PE,
• la symétrie des courants de phase,
• l’état des câbles moteur et du blindage,
• la mise à la terre correcte,
• les roulements du ventilateur, l’équilibrage de la turbine et les résistances mécaniques,
• la propreté des filtres, des conduits d’air et du dissipateur de l’onduleur,
• les paramètres moteur saisis dans l’onduleur.

Des rampes ACC/DEC mal définies, une limite de couple trop basse, une fréquence de base incorrecte, un mode U/f inadapté ou une commande vectorielle mal configurée peuvent provoquer des symptômes similaires à une panne électronique. C’est pourquoi un diagnostic professionnel doit combiner mesures électriques, analyse des paramètres, contrôle mécanique et tests fonctionnels.

Diagnostic de l’onduleur HVAC et réparation de l’entraînement du ventilateur étape par étape

Le diagnostic de l’onduleur HVAC doit être réalisé méthodiquement, car une seule alarme n’indique pas toujours la cause réelle du défaut. Une erreur overcurrent peut résulter d’IGBT endommagés, d’un court-circuit du câble moteur, d’une surcharge mécanique ou d’une configuration incorrecte des paramètres. Une erreur undervoltage peut indiquer un problème d’alimentation, une dégradation des condensateurs DC-link ou une chute de tension lors du démarrage d’autres récepteurs.

Diagnostic de l’alimentation, du bus DC-link et des condensateurs

L’analyse de l’alimentation est la base du diagnostic. Le service doit vérifier la tension entre phases, l’asymétrie des phases, les chutes de tension au démarrage, l’état des protections, la présence de perturbations CEM et la qualité des connexions d’alimentation.

À l’étape suivante, le circuit DC-link est évalué. La mesure de la capacité et de l’ESR des condensateurs permet de détecter leur dégradation avant l’apparition d’un fonctionnement instable de l’entraînement, d’une augmentation de l’ondulation de tension, d’une surchauffe de la section de puissance ou d’une panne du pont redresseur. Une tension DC-link instable peut également signaler des problèmes d’alimentation du site, des connexions desserrées, des fusibles endommagés ou une charge excessive.

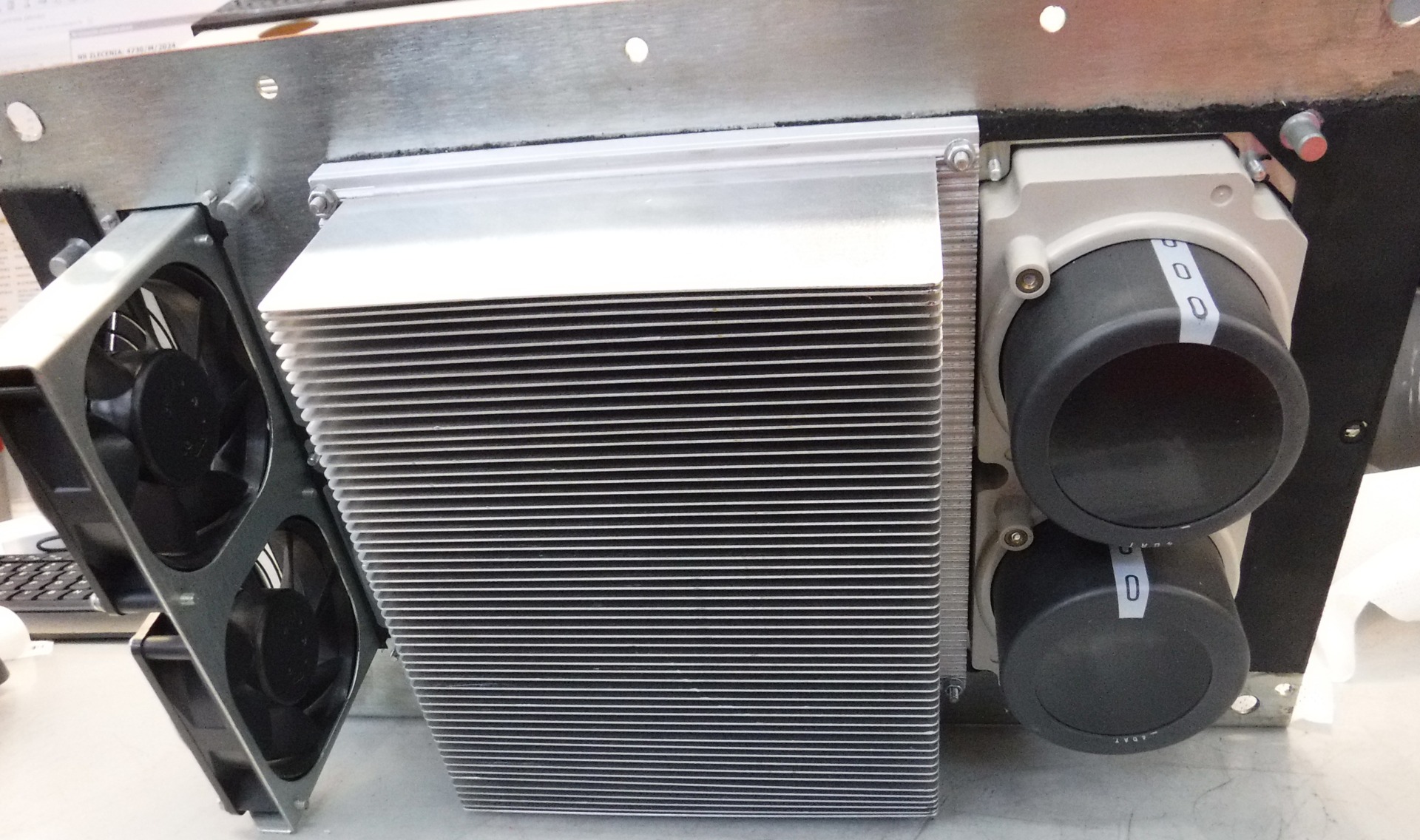

Dans les onduleurs HVAC qui fonctionnent de nombreuses heures par jour, les ventilateurs de refroidissement, les conduits d’air, le dissipateur, la pâte thermique et les capteurs de température sont également importants. Une hausse de la température du dissipateur à charge constante indique généralement une détérioration du refroidissement, un encrassement ou le vieillissement des éléments thermiques.

Diagnostic prédictif des onduleurs HVAC

Le diagnostic prédictif des onduleurs HVAC consiste à collecter périodiquement les données de l’entraînement et à les comparer aux valeurs de référence. Cela permet au service de détecter la dégradation des composants ou la détérioration des conditions de fonctionnement avant l’arrêt imprévu de la centrale de traitement d’air.

Les paramètres les plus importants à surveiller sont :

• courant du moteur,
• charge de l’entraînement en pourcentage,
• charge de l’entraînement en pourcentage,
• température du dissipateur,
• température du module de puissance,
• fréquence de sortie,
• nombre d’heures de fonctionnement,
• nombre d’enclenchements,
• historique des alarmes et avertissements,
• temps de fonctionnement des ventilateurs de refroidissement,
• écarts par rapport à la caractéristique typique du ventilateur.

Une augmentation du courant à la même vitesse du ventilateur peut indiquer des filtres encrassés, une hausse des résistances mécaniques, l’usure des roulements ou un déséquilibre de la turbine. Une hausse de température à charge inchangée peut suggérer un dissipateur encrassé, un ventilateur de refroidissement endommagé ou une détérioration de la conduction thermique. Un DC-link instable peut quant à lui indiquer l’usure des condensateurs ou des problèmes de qualité d’alimentation.

Service des onduleurs HVAC : réparation, régénération, tests sous charge

Un service professionnel des onduleurs HVAC comprend le diagnostic de la carte de puissance, de la carte de commande, des alimentations auxiliaires, des drivers IGBT, de l’opto-isolation, des voies de mesure du courant, des circuits de communication et des éléments de refroidissement. Selon le type de panne, il est possible de remplacer les composants endommagés, de régénérer la section de puissance, de réparer l’alimentation, de restaurer les paramètres ou de moderniser l’entraînement.

Après réparation, l’onduleur doit passer des tests fonctionnels et des tests sous charge. Le simple remplacement de l’élément endommagé ne suffit pas si la stabilité de fonctionnement de tout l’appareil n’est pas vérifiée.

L’étendue des tests après réparation doit comprendre :

• contrôle des formes d’onde de sortie,
• mesure de la stabilité du DC-link,
• vérification de la température des modules de puissance,
• contrôle de la réaction à START/STOP,
• test de la consigne de fréquence depuis les entrées analogiques ou la communication,
• contrôle de la communication correcte avec le BMS,
• vérification des alarmes, de l’historique des erreurs et des paramètres de protection,
• contrôle du fonctionnement des ventilateurs de refroidissement.

Une réparation correctement réalisée permet de remettre l’appareil en service, de limiter le coût du remplacement de toute la centrale ou de l’entraînement complet, et de réduire le temps d’arrêt. C’est particulièrement important dans les usines de production, les installations technologiques, les centres de données, les entrepôts, les halls industriels et les bâtiments où une ventilation et un refroidissement stables sont critiques pour le processus.

Réparation ou remplacement de l’onduleur de climatisation – que choisir en cas de risque d’arrêt ?

La décision de réparer ou de remplacer l’onduleur dépend de la disponibilité des pièces, de l’âge de l’appareil, du degré d’endommagement, de la durée d’arrêt et de l’importance de la centrale pour le processus. La réparation est pertinente lorsque des composants précis sont endommagés et que la conception de l’onduleur permet une régénération et des tests sûrs. Le remplacement ou la modernisation peut être une meilleure solution lorsque l’appareil n’est plus maintenable, présente des pannes répétées ou ne répond pas aux exigences actuelles de communication et de commande.

Les services achats et maintenance ont souvent besoin d’une décision rapide :

• réparer l’onduleur afin de conserver la configuration d’origine de la machine,
• acheter un remplacement fonctionnel disponible en stock,
• moderniser l’entraînement vers un modèle plus récent,
• vendre l’onduleur endommagé et réduire le coût d’achat d’un autre appareil,
• effectuer le diagnostic de plusieurs entraînements HVAC afin d’éviter de nouveaux arrêts.

Modernisation, pièces de rechange et rachat d’onduleurs HVAC endommagés

Les anciens onduleurs HVAC peuvent encore fonctionner correctement, mais leur panne peut être problématique en raison de la disponibilité limitée des pièces, des modules de communication retirés du marché, de l’absence de panneaux opérateurs ou des difficultés à restaurer les paramètres. Dans ce type de situation, il vaut la peine d’envisager la modernisation de l’entraînement ou la préparation d’un remplacement compatible.

Lors d’une modernisation, il faut tenir compte de :

• la puissance et le courant nominal du moteur,
• la caractéristique de charge du ventilateur ou de la pompe,
• le mode de commande U/f ou vectoriel,
• les entrées et sorties numériques et analogiques,
• le protocole de communication requis avec le BMS,
• le mode de montage dans l’armoire d’automatisme,
• les conditions de refroidissement,
• la compatibilité avec les protections existantes et les câbles moteur.

Contactez RGB Elektronika si vous avez besoin de réparer un onduleur HVAC pour centrale de traitement d’air
