Réparation des lampes KYOCERA KVL-S03G-G5HN-KC pour machines d’impression industrielles de type inkjet

Réparation KYOCERA KVL-S03G-G5HN-KC : service de lampes UV LED pour machines d’impression industrielles inkjet

La réparation KYOCERA KVL-S03G-G5HN-KC est un service destiné aux sites industriels dans lesquels la lampe UV LED assure le durcissement efficace de l’encre, du vernis ou du revêtement dans une machine d’impression industrielle de type inkjet. Lorsqu’une lampe UV LED perd de la puissance ou signale des erreurs de température, de courant ou de ventilateur, le problème ne concerne pas uniquement la lampe elle-même. En pratique, cela peut signifier une dégradation de la qualité d’impression, un processus de production instable, une augmentation du nombre de rebuts et un risque d’arrêt de toute la ligne.

Le modèle KYOCERA KVL-S03G-G5HN-KC fait partie des solutions UV LED utilisées dans les applications industrielles où une dose élevée de rayonnement, la répétabilité du processus et le contrôle des conditions de durcissement sont essentiels. Les appareils de ce type fonctionnent souvent en continu, c’est pourquoi leur diagnostic ne doit pas se limiter à un simple remplacement de module. Il est important de vérifier l’électronique de commande, le système de refroidissement, les signaux d’interverrouillage, la qualité de l’alimentation, la commande de puissance ainsi que les conditions de fonctionnement liées au balayage à l’azote.

Chez RGB Elektronika, nous réalisons le diagnostic et la réparation de lampes UV LED, de lampes KYOCERA et d’appareils utilisés dans les machines d’impression industrielles de type inkjet. Si la lampe signale une erreur, n’atteint pas la puissance requise ou si le processus de durcissement est devenu instable, il est préférable de contrôler l’appareil avant que le problème ne provoque un arrêt prolongé de la production.

Vous avez un problème avec la KYOCERA KVL-S03G-G5HN-KC ? Envoyez-nous la désignation de l’appareil, une photo de la plaque signalétique et une description des symptômes. Nous vous aiderons à évaluer si la réparation de la lampe UV LED, le diagnostic de l’électronique ou le choix d’une pièce de rechange est possible.

Appelez-nous : +48 717 500 983

KYOCERA KVL-S03G-G5HN-KC : qu’est-ce que cette lampe UV LED et où est-elle utilisée ?

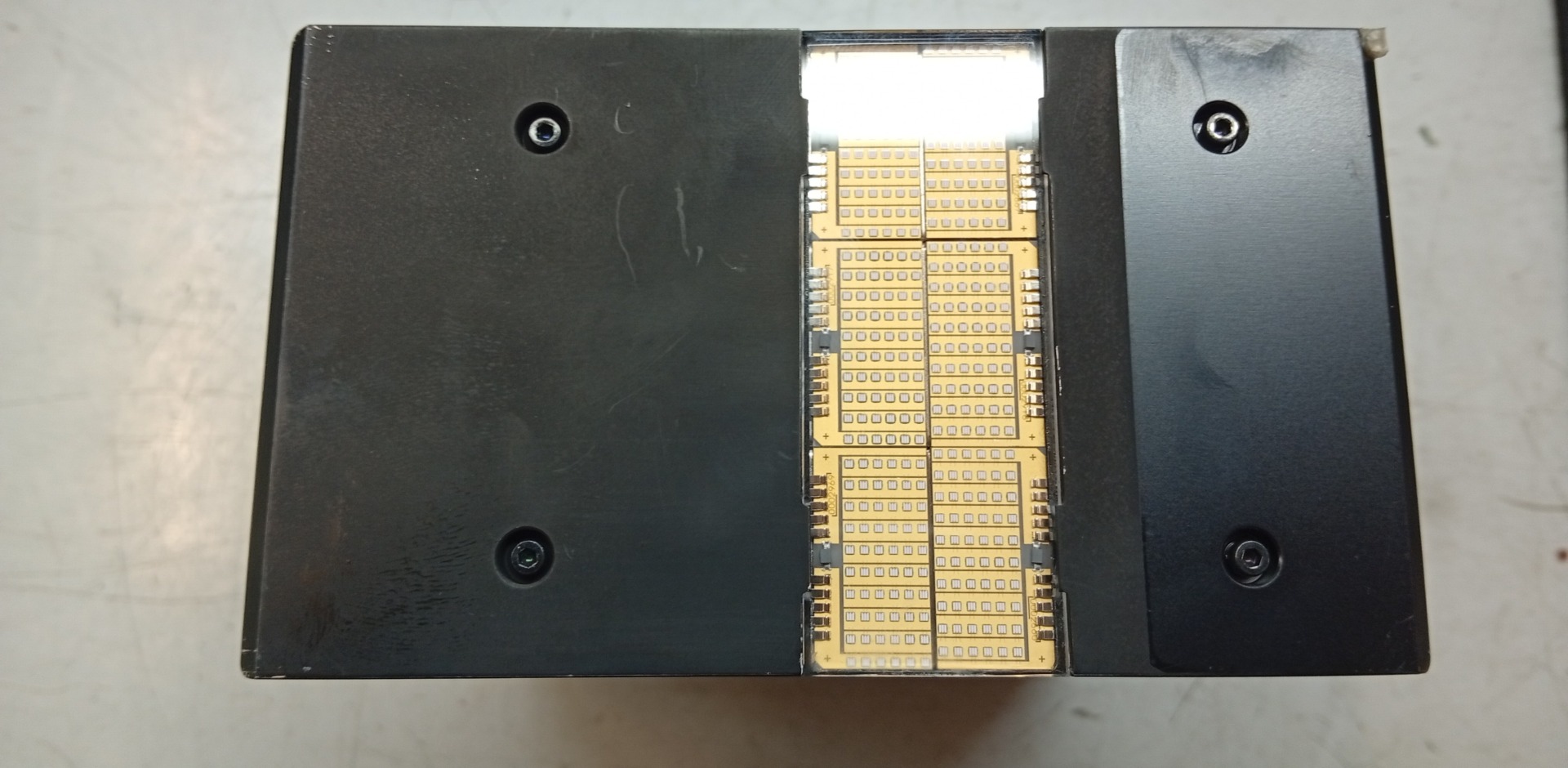

KYOCERA KVL-S03G-G5HN-KC est une lampe UV LED utilisée dans les systèmes industriels de durcissement, notamment dans les machines d’impression de type inkjet. Son rôle est de fournir l’intensité et la dose de rayonnement UV adaptées à la zone de travail, afin que l’encre UV, le vernis ou le revêtement puissent être correctement durcis dans des conditions de processus définies.

Le modèle G5HN est un appareil refroidi par air. Il existe en variantes de longueur d’onde 365 ± 5 nm, 385 ± 5 nm et 395 ± 5 nm. La largeur d’irradiation UV est de 80 mm, et la consommation électrique de l’appareil est de 0,86 kW. Le poids de la lampe est de 1,8 kg, tandis que ses dimensions sans connecteurs sont de 80,3 mm de largeur, 161,7 mm de profondeur et 181,7 mm de hauteur.

Du point de vue de la maintenance, ces données sont importantes non seulement pour l’identification de l’appareil, mais aussi pour l’évaluation des conditions de fonctionnement. Une lampe UV LED ne fonctionne pas indépendamment de la machine. Son efficacité dépend de l’alimentation, de la commande, du refroidissement, de la distance de travail, du type d’encre UV, du balayage à l’azote et de l’état des éléments d’exécution.

Pourquoi une panne de lampe UV LED arrête-elle le processus d’impression industrielle ?

Dans une machine d’impression industrielle, la lampe UV LED est responsable de l’une des étapes les plus importantes du processus : le durcissement de l’impression. Si la lampe UV LED n’atteint pas la bonne intensité, si la dose de rayonnement est trop faible ou si le système de refroidissement ne fonctionne pas correctement, la qualité du produit fini peut chuter rapidement.

Le problème peut apparaître progressivement. On observe d’abord un temps de durcissement plus long, une résistance plus faible de l’impression, un sous-durcissement local ou des différences de qualité entre les lots. Ensuite, la machine peut commencer à signaler des erreurs, limiter la puissance de la lampe ou arrêter le processus. À ce stade, la réparation de lampes UV LED devient une question de continuité de production, et non uniquement une opération de maintenance standard.

Pour le service maintenance, il est important de distinguer rapidement si le problème provient de la lampe elle-même, de l’alimentation, du système de refroidissement, de la commande de puissance, des conditions de processus ou des paramètres de l’encre UV utilisée. Sans diagnostic, il est facile de remplacer un composant fonctionnel ou d’ignorer une panne qui arrêtera de nouveau la machine après peu de temps.

Symptômes de panne des lampes KYOCERA dans une machine d’impression industrielle

Une panne de la lampe KYOCERA KVL-S03G-G5HN-KC peut être électrique, électronique, thermique, mécanique ou liée au processus. Elle ne se manifeste pas toujours par une absence totale d’émission lumineuse. Souvent, le premier signal est une dégradation de la qualité de durcissement ou un fonctionnement instable à une puissance donnée.

Les symptômes les plus fréquents qui doivent conduire à un diagnostic sont :

• absence de disponibilité de la lampe UV LED pour le fonctionnement,
• message d’erreur de température, de courant ou de ventilateur,
• baisse de l’intensité du rayonnement UV,
• durcissement irrégulier sur la largeur de travail,
• dégradation de l’adhérence de l’encre UV au support,
• augmentation du nombre de rebuts qualité,
• surchauffe du module pendant le fonctionnement,
• réaction instable au réglage de puissance,
• problèmes de fonctionnement à des vitesses d’impression plus élevées,
• fonctionnement intermittent du ventilateur ou température trop élevée du boîtier.

Si ces symptômes apparaissent de manière cyclique, il ne faut pas se limiter à réinitialiser l’erreur. Une lampe UV LED travaille dans des conditions de forte charge thermique et électrique. La poursuite de l’exploitation sans diagnostic peut aggraver la panne et augmenter le coût de réparation.

Temp error, Current error et Fan error : que signifient les erreurs d’interverrouillage ?

Le modèle G5HN dispose d’une fonction d’interverrouillage qui signale les erreurs liées à la température, au courant et au ventilateur. La documentation utilise les désignations Temp error, Current error et Fan error. Chacun de ces messages peut indiquer une zone de diagnostic différente.

Temp error peut suggérer un problème de température de fonctionnement de l’appareil. La cause peut être un refroidissement insuffisant, l’encrassement du trajet de circulation d’air, un ventilateur défectueux, un fonctionnement hors de la plage de température autorisée ou une détérioration de l’élément de mesure.

Current error exige de vérifier le circuit d’alimentation, l’électronique de commande et la charge du système LED. Cette erreur peut être liée à un courant de fonctionnement incorrect, à une détérioration de la section d’alimentation, à un problème du module LED ou à des perturbations de commande.

Fan error oriente le diagnostic vers le système de refroidissement. Dans les lampes UV LED refroidies par air, le ventilateur a un impact direct sur la température du module et la durée de vie des diodes. Le fonctionnement avec un refroidissement défectueux peut entraîner une surchauffe et une détérioration permanente de la lampe.

Vous avez un message Temp error, Current error ou Fan error ? Confiez le diagnostic avant de relancer la production. Le contrôle du système de refroidissement, de l’alimentation et de la commande peut réduire le risque de panne récurrente.

Baisse de puissance UV, durcissement irrégulier et problèmes de qualité d’impression

L’une des raisons typiques d’envoi d’une lampe au service est une baisse de l’efficacité de durcissement. En pratique, l’opérateur ou le service qualité constate que l’impression n’atteint pas la résistance requise, que la surface reste trop molle, collante ou durcie de manière irrégulière. La cause peut être une baisse de puissance du rayonnement UV, une dose incorrecte, une distance de travail inadaptée, un problème d’azote, un encrassement de l’optique ou l’usure du module LED.

La durée de vie estimée de l’appareil est de 15 000 heures, ce qui correspond au moment où la puissance du rayonnement baisse à 70% de l’intensité maximale initiale. Cela signifie que la lampe peut encore fonctionner, mais que son efficacité de processus peut déjà être insuffisante pour une encre UV, une vitesse d’impression ou des exigences qualité données.

Il faut garder à l’esprit que l’efficacité réelle du durcissement dépend des conditions d’application. La même lampe peut se comporter différemment avec différentes encres UV, supports, vitesses de ligne, distances de travail et réglages de puissance. C’est pourquoi le diagnostic doit couvrir non seulement la lampe elle-même, mais aussi le contexte de son fonctionnement dans la machine.

Données techniques KYOCERA G5HN importantes pour le diagnostic et la réparation

La réparation des lampes UV LED de la série G5HN exige la connaissance des paramètres qui influencent directement le processus de durcissement. Dans le cas de la KYOCERA KVL-S03G-G5HN-KC, les données électriques, optiques, mécaniques et environnementales sont toutes importantes.

Le réglage de puissance s’effectue par une tension de gradation comprise entre 1 V et 10 V. Une tension de 1 V correspond à 10% de puissance, et 10 V correspondent à 100% de puissance. Si l’appareil ne réagit pas correctement au réglage, la cause peut être un problème de signal de commande, d’électronique d’entrée, d’alimentation ou du module LED lui-même.

Les conditions de fonctionnement admissibles comprennent une température de 0 à 40°C et une humidité de 30 à 85%, sans condensation et sans gel. Pendant le stockage et le transport, l’appareil peut se trouver à une température de 0 à 50°C et à une humidité de 30 à 85%, également sans condensation ni gel.

Longueur d’onde UV, dose de rayonnement et largeur d’irradiation

KYOCERA G5HN peut exister en variantes de longueur d’onde 365 ± 5 nm, 385 ± 5 nm et 395 ± 5 nm. Le choix de la longueur d’onde est important pour le processus de durcissement, car il doit être adapté à la chimie de l’encre UV, aux photoinitiateurs, à l’épaisseur de couche, au type de support et à la vitesse de production requise.

La largeur d’irradiation UV est de 80 mm. L’intensité maximale du rayonnement dépend de la variante de l’appareil et de la distance de travail. À une distance WD = 0 mm, elle est de 16 W/cm² ou 24 W/cm², tandis qu’à une distance WD = 10 mm, elle est de 9 W/cm² ou 12 W/cm². La dose de rayonnement UV est de 300 mJ/cm² ou 400 mJ/cm², selon la variante de longueur d’onde.

Ces valeurs sont importantes pour déterminer si le problème provient d’une détérioration de la lampe ou des paramètres du processus. Une distance de travail trop grande, une configuration de puissance incorrecte ou un changement d’encre UV peuvent provoquer des symptômes similaires à ceux d’une panne de l’appareil.

Refroidissement par air, ventilateur et conditions de fonctionnement de l’appareil

Le G5HN est une lampe UV LED refroidie par air. Cela signifie que l’état du ventilateur, le flux d’air, la propreté des canaux de refroidissement et la température ambiante ont un impact direct sur la stabilité de fonctionnement. Le système LED génère de la chaleur, et une évacuation incorrecte de celle-ci peut entraîner une réduction de la durée de vie, une limitation de puissance ou une erreur de température.

En pratique de service, il faut vérifier si le ventilateur démarre correctement, si aucune contamination ne limite le flux d’air, si l’appareil ne fonctionne pas à proximité de sources de chaleur et si la température dans la machine reste dans la plage admissible. Dans les applications d’impression, la poussière, le brouillard d’encre, les dépôts technologiques et les salissures générées pendant le fonctionnement de la ligne sont également importants.

Balayage à l’azote et influence de la pureté de l’azote sur le durcissement UV

Le modèle G5HN est décrit comme une version à dose élevée de rayonnement, équipée d’une unité de balayage à l’azote pour le modèle G5H. L’utilisation de l’azote est importante pour le processus, car elle limite l’influence de l’oxygène sur le durcissement UV. En pratique, cela peut améliorer l’efficacité du durcissement, en particulier lorsque l’encre UV ou le revêtement est sensible aux conditions atmosphériques dans la zone d’irradiation.

La pureté d’azote recommandée pour le fonctionnement de l’appareil doit être supérieure à 99,9%. Si la pureté de l’azote est insuffisante, si le débit est perturbé ou si l’installation de balayage ne fonctionne pas de manière stable, l’opérateur peut observer des problèmes de durcissement alors même que la lampe s’allume et ne signale pas d’erreur évidente.

Par rapport au modèle G5AN, la version G5HN atteint une intensité de rayonnement plus élevée et une dose plus importante, ce qui se traduit par une meilleure capacité de durcissement. C’est pourquoi une baisse de puissance, un problème d’azote ou une panne du système de commande dans un tel module peut être particulièrement sensible dans une production exigeant une répétabilité élevée.

Service KYOCERA KVL-S03G-G5HN-KC : diagnostic, réparation et décision de remplacement

Comment se déroule le diagnostic des lampes UV LED de la série G5HN ?

Le diagnostic de la KYOCERA KVL-S03G-G5HN-KC doit commencer par la collecte d’informations provenant de la machine. Le message d’erreur est important, mais le moment de son apparition l’est tout autant. Une lampe qui ne démarre pas du tout se diagnostique différemment d’un appareil qui s’éteint après quelques minutes, et encore différemment d’une lampe qui fonctionne mais n’assure pas un durcissement correct.

Lors du service, il faut notamment vérifier :

• l’état de l’alimentation et du circuit de courant,
• la réaction de l’appareil au signal de gradation de 1 V à 10 V,
• les signaux d’interverrouillage et la façon dont les erreurs sont signalées,
• le fonctionnement du ventilateur et la perméabilité du système de refroidissement,
• l’état de l’électronique de commande, des connexions et des connecteurs,
• les signes de surchauffe, d’encrassement ou de dommages mécaniques,
• la stabilité de fonctionnement à différents niveaux de puissance,
• les conditions environnementales dans lesquelles l’appareil fonctionne,
• l’influence de l’installation d’azote sur le processus de durcissement.

Dans le cas des lampes UV LED, il est particulièrement important de distinguer une panne de l’appareil d’un problème de processus. Une encre UV inadaptée, un changement de support, une vitesse d’impression trop élevée, une distance de travail incorrecte ou un balayage à l’azote perturbé peuvent provoquer des symptômes similaires à l’usure de la lampe.
Après le diagnostic, il est possible de déterminer si le problème concerne l’électronique, le refroidissement, la commande, l’alimentation, la section LED ou les conditions de fonctionnement dans la machine. Cette information est importante pour le service maintenance, car elle permet de prendre une décision : réparer, remplacer, rechercher une pièce de rechange ou modifier les paramètres du processus.

Quand la réparation de la KYOCERA KVL-S03G-G5HN-KC est-elle pertinente ?

La réparation de la KYOCERA KVL-S03G-G5HN-KC est pertinente lorsque la panne concerne des éléments pouvant être diagnostiqués et remis en état, et lorsque le coût du service est justifié par rapport au prix d’un nouveau module et au coût d’arrêt de la machine. Dans de nombreux sites, le temps est aussi important que le prix, car l’arrêt d’une machine d’impression industrielle peut bloquer l’exécution des commandes et générer des pertes qualité.

La réparation mérite d’être envisagée en particulier lorsque :

• l’appareil signale une erreur d’interverrouillage, mais ne présente pas de dommages mécaniques graves visibles,
• le problème concerne le ventilateur, le refroidissement, l’alimentation ou l’électronique de commande,
• la lampe fonctionne de manière instable, mais réagit à la commande,
• la baisse de puissance UV est apparue après un événement précis dans la machine,
• un nouveau module est difficile à obtenir ou présente un long délai de livraison,
• il est nécessaire de rétablir rapidement le fonctionnement sans reconstruire le système,
• l’appareil fonctionne dans une machine dont la configuration exige de conserver un modèle précis.

Il faut également tenir compte de la durée de vie de la lampe. Si l’appareil a fonctionné pendant un très grand nombre d’heures et a atteint une baisse naturelle de puissance, la réparation de l’électronique peut ne pas résoudre l’ensemble du problème de processus. Dans ce cas, une évaluation technique fiable est nécessaire, et non une décision automatique de réparation à tout prix.

Réparation de lampes pour machines d’impression et risque d’arrêt de production

Dans la production industrielle, une panne de lampe UV LED est rarement un problème que l’on peut reporter. Si une machine d’impression inkjet ne durcit pas correctement l’encre, la production peut sembler reprendre, mais seulement en apparence. En pratique, des réclamations, des rebuts, des réimpressions, des problèmes de délais et des coûts supplémentaires de contrôle qualité apparaissent.

Le plus grand risque apparaît lorsque la lampe fonctionne de manière instable. La machine peut fonctionner correctement pendant une partie du poste, puis commencer à générer des erreurs ou produire des lots de qualité variable. Pour l’opérateur, cela est difficile à détecter, et pour le service qualité, cela peut signifier la nécessité de contrôler un grand nombre de produits.

C’est pourquoi la réparation de lampes pour machines d’impression doit être considérée comme un élément du maintien de la continuité du processus, et non uniquement comme le service d’un composant isolé. Plus le diagnostic est effectué rapidement, plus il est facile de limiter le risque d’un long arrêt et d’une mauvaise décision d’achat.

Vous ne voulez pas acheter immédiatement une nouvelle lampe ? Confiez le diagnostic de la lampe actuelle. Nous vérifierons si la réparation KYOCERA KVL-S03G-G5HN-KC est possible et si l’appareil peut reprendre le travail dans la machine.

Pourquoi confier le service des lampes UV LED à RGB Elektronika ?

RGB Elektronika accompagne les sites industriels dans le diagnostic, la réparation et la maintenance des équipements d’automatisme et d’électronique industrielle. Dans le cas des lampes UV LED, la connaissance de la lampe elle-même ne suffit pas. Il faut aussi comprendre les conditions de fonctionnement dans la machine : alimentation, commande, refroidissement, signaux d’erreur, exigences du processus et impact de la panne sur la production.

Lors de l’envoi d’un appareil au service, il est utile de préparer :

• la désignation complète du modèle, par exemple KYOCERA KVL-S03G-G5HN-KC,
• une photo de la plaque signalétique et des connecteurs,
• une description des symptômes de panne,
• l’information indiquant si Temp error, Current error ou Fan error apparaît,
• le temps de fonctionnement de l’appareil, s’il est connu,
• des informations sur la machine d’impression et le type de processus,
• une description du problème de durcissement, s’il concerne la qualité d’impression,
• des informations sur les conditions de fonctionnement, le refroidissement et l’installation d’azote.

Sur la base de ces informations, le diagnostic peut commencer plus rapidement et le risque d’interprétation incorrecte du problème peut être réduit. C’est particulièrement important dans les sites où une machine d’impression industrielle fonctionne en continu et où chaque heure d’arrêt représente des coûts réels.

Réparation de lampes UV LED, service de lampes KYOCERA et diagnostic de lampes pour machines d’impression sont des domaines où l’approche pratique compte. L’objectif n’est pas seulement de remettre l’appareil en marche pour un court instant, mais de rétablir un fonctionnement stable du processus et de réduire le risque de retour de panne.

Réparation des lampes KYOCERA comme moyen de réduire les coûts d’arrêt

KYOCERA KVL-S03G-G5HN-KC est une lampe UV LED avancée utilisée dans des applications exigeantes d’impression industrielle. L’appareil fonctionne avec une dose élevée de rayonnement, utilise un refroidissement par air, une commande de puissance par tension de gradation ainsi qu’un balayage à l’azote soutenant le processus de durcissement. Pour cette raison, sa panne peut avoir un impact direct sur la qualité d’impression, la stabilité de production et les coûts de maintenance.

Si la lampe signale des erreurs d’interverrouillage, surchauffe, n’atteint pas la puissance requise ou provoque des problèmes de durcissement, il est préférable d’effectuer un diagnostic avant l’achat d’un nouveau module. Dans de nombreux cas, la réparation des lampes KYOCERA peut être techniquement et économiquement justifiée, en particulier lorsque l’appareil est difficile à obtenir ou doit rester compatible avec la configuration existante de la machine.

Contactez RGB Elektronika si vous avez besoin d’un service tel que la réparation KYOCERA KVL-S03G-G5HN-KC, le service des lampes UV LED de la série G5HN, la réparation de lampes pour machines d’impression ou le diagnostic d’appareils UV LED dans une machine d’impression industrielle de type inkjet. –> Demander une réparation

Appelez-nous : +48 717 500 983
