Réparation ABB Teach Pendant 3HAC028357-001. Écran endommagé, absence de réponse tactile et fonctionnement instable

La réparation ABB Teach Pendant 3HAC028357-001 peut être nécessaire lorsque le pupitre présente un écran endommagé, ne réagit pas au toucher, se bloque, redémarre spontanément ou perd périodiquement la communication avec le contrôleur IRC5. Chacune de ces défaillances ne signifie pas nécessairement qu’il faut remplacer l’appareil complet. La cause peut provenir du module LCD ou du digitizer, mais également du câble, des connecteurs, de la section d’alimentation, des connexions internes ou de l’électronique de commande. Un service efficace de l’ABB FlexPendant doit donc commencer par le diagnostic du circuit précis responsable du symptôme observé.

ABB 3HAC028357-001 est un Teach Pendant de la famille SxTPU3, associé à la désignation DSQC679 et utilisé dans les systèmes robotisés ABB IRC5. Le pupitre permet notamment à l’opérateur de commander manuellement le robot, de programmer, d’effectuer des diagnostics et de gérer le processus. Une panne de l’appareil peut donc considérablement compliquer le travail des équipes de maintenance et de service et, dans certaines situations, empêcher l’exploitation normale du poste.

Appelez-nous : +48 717 500 983

ABB Teach Pendant 3HAC028357-001 – symptômes de panne et diagnostic DSQC679

Qu’est-ce que l’ABB 3HAC028357-001 et où est utilisé le FlexPendant ?

ABB 3HAC028357-001 est un pupitre opérateur portatif fonctionnant avec le contrôleur IRC5. Le fabricant désigne cette unité comme SxTPU3 Teach Pendant et l’associe à la série DSQC679. Cette version nécessite RobotWare 5.07.02 ou une version ultérieure.

Le FlexPendant n’est pas seulement un écran tactile. Un même appareil regroupe des composants responsables de l’affichage des informations, de la fonction tactile, de la commande, de la communication avec le contrôleur ainsi que des fonctions liées à la sécurité. C’est pourquoi un symptôme visible à l’écran ne signifie pas toujours que le LCD lui-même est défectueux.

En pratique, il est utile de distinguer dès le début du diagnostic quatre groupes principaux de problèmes :

• absence d’image ou affichage incorrect – LCD, rétroéclairage, nappes et électronique de commande ;
• absence de réponse tactile – digitizer, connexion de la couche tactile, nappes et connecteurs ;
• fonctionnement instable et redémarrages – alimentation, électronique PCB, câble et connexions ;
• absence de communication avec IRC5 – câble, connecteur, communication et composants côté contrôleur.

ABB Teach Pendant – écran endommagé, scintillement et absence d’image

Un écran ABB Teach Pendant endommagé peut provoquer plusieurs symptômes différents. Les fissures mécaniques sont les plus évidentes, mais le problème peut également survenir sans dommage visible à la surface.

Les symptômes caractéristiques comprennent :

• absence totale d’image ;
• scintillement de l’affichage ;
• bandes ou perturbations de l’image ;
• perte partielle ou intermittente du rétroéclairage ;
• image illisible ou déformée ;
• image apparaissant uniquement après avoir déplacé l’appareil ou le câble.

Lors du diagnostic, il ne faut pas se limiter au seul panneau LCD. Les nappes FFC/FPC, les connecteurs entre le module d’affichage et la carte électronique ainsi que les composants responsables de l’alimentation et de la commande de l’écran doivent également être contrôlés.

Un écran endommagé implique-t-il toujours le remplacement complet du FlexPendant ?

Non. Si les autres circuits de l’appareil sont fonctionnels, une réparation de l’écran ABB FlexPendant ou le remplacement du composant endommagé peut être possible au lieu de remplacer le Teach Pendant complet. La décision finale doit toutefois reposer sur un diagnostic, car des symptômes similaires peuvent être provoqués par des connexions endommagées, l’électronique de commande ou une alimentation instable.

ABB FlexPendant ne réagit pas au toucher – que faut-il vérifier ?

Un autre problème fréquent se produit lorsque l’image s’affiche correctement, mais que l’ABB Teach Pendant ne réagit pas au toucher. Cela peut indiquer une défaillance de la couche tactile, de sa connexion avec l’électronique, de la nappe de signal ou des composants responsables du fonctionnement du digitizer.

Il est utile d’observer la manière dont la panne se manifeste. La fonction tactile peut :

• ne pas fonctionner sur toute la surface ;
• ne pas fonctionner uniquement dans une zone déterminée de l’écran ;
• réagir avec retard ;
• indiquer un point décalé par rapport à l’endroit touché ;
• fonctionner par intermittence après déplacement du pupitre.

Calibrage ou digitizer endommagé ?

Si les points de réaction de l’écran sont décalés, il convient d’exclure un problème de calibrage avant toute intervention matérielle. En revanche, si l’ABB FlexPendant ne réagit absolument pas au toucher ou si une zone fixe de la surface reste inactive, la probabilité d’une défaillance matérielle augmente.

Le service doit alors vérifier non seulement le digitizer lui-même, mais également ses connexions et l’électronique associée. Cela permet d’éviter de remplacer un panneau tactile fonctionnel alors que la cause réelle de la panne se trouve toujours sur la carte ou dans une connexion interne.

Fonctionnement instable de l’ABB Teach Pendant – redémarrages et blocages

Le fonctionnement instable de l’ABB Teach Pendant 3HAC028357-001 peut se manifester par des redémarrages spontanés, un blocage de l’interface, des arrêts intermittents du pupitre ou des pertes temporaires de communication. Ces symptômes ne doivent pas être automatiquement associés à l’écran.

Le diagnostic doit principalement porter sur :

• le câble du FlexPendant ;
• les connecteurs et l’état des contacts ;
• la stabilité de l’alimentation fournie par le contrôleur ;
• la section d’alimentation sur le PCB ;
• les condensateurs et composants des convertisseurs ;
• les connexions internes ;
• l’électronique de commande de l’appareil.

Si le pupitre redémarre lorsque le câble est déplacé ou lorsqu’il se trouve dans une position déterminée, il s’agit d’une information de diagnostic précieuse. Si le problème apparaît indépendamment de la position mécanique du câble, les mesures doivent être étendues à l’alimentation et à l’électronique interne.

ABB FlexPendant ne communique pas avec IRC5 – causes possibles

Si le FlexPendant démarre mais n’établit pas correctement la communication avec le contrôleur IRC5, la source du problème peut se trouver aussi bien dans le pupitre qu’en dehors de celui-ci.

Il faut alors vérifier notamment le câble et le connecteur du FlexPendant, le raccordement correct, le circuit de communication ainsi que les composants du contrôleur IRC5. Un test comparatif avec un pupitre fonctionnel ou un second contrôleur est très utile lors du diagnostic.

Par exemple, si le pupitre suspect ne fonctionne pas avec deux contrôleurs opérationnels, la probabilité d’une défaillance du côté du Teach Pendant augmente. En revanche, si un second FlexPendant fonctionnel se comporte de manière identique avec le même IRC5, il convient d’étendre le diagnostic au contrôleur.

Comment diagnostiquer ABB 3HAC028357-001 étape par étape ?

La méthode de diagnostic la plus efficace consiste à éliminer progressivement les sources possibles du problème plutôt qu’à remplacer successivement des composants sans confirmation de la panne.

• Vérification du câble et du connecteur. Il faut contrôler les dommages mécaniques, l’état du connecteur et la continuité des connexions.
• Évaluation de l’image. Le LCD, le rétroéclairage, les perturbations, le scintillement ainsi que les conditions d’apparition du problème sont contrôlés.
• Test du panneau tactile. Il faut déterminer si la fonction tactile est totalement inactive, partiellement inactive ou si elle réagit simplement au mauvais endroit.
• Contrôle des connexions internes. Les nappes FFC/FPC et les connecteurs des modules font notamment l’objet d’une vérification.
• Test comparatif. Si cela est possible, l’appareil peut être comparé à un FlexPendant fonctionnel ou testé avec un autre contrôleur.

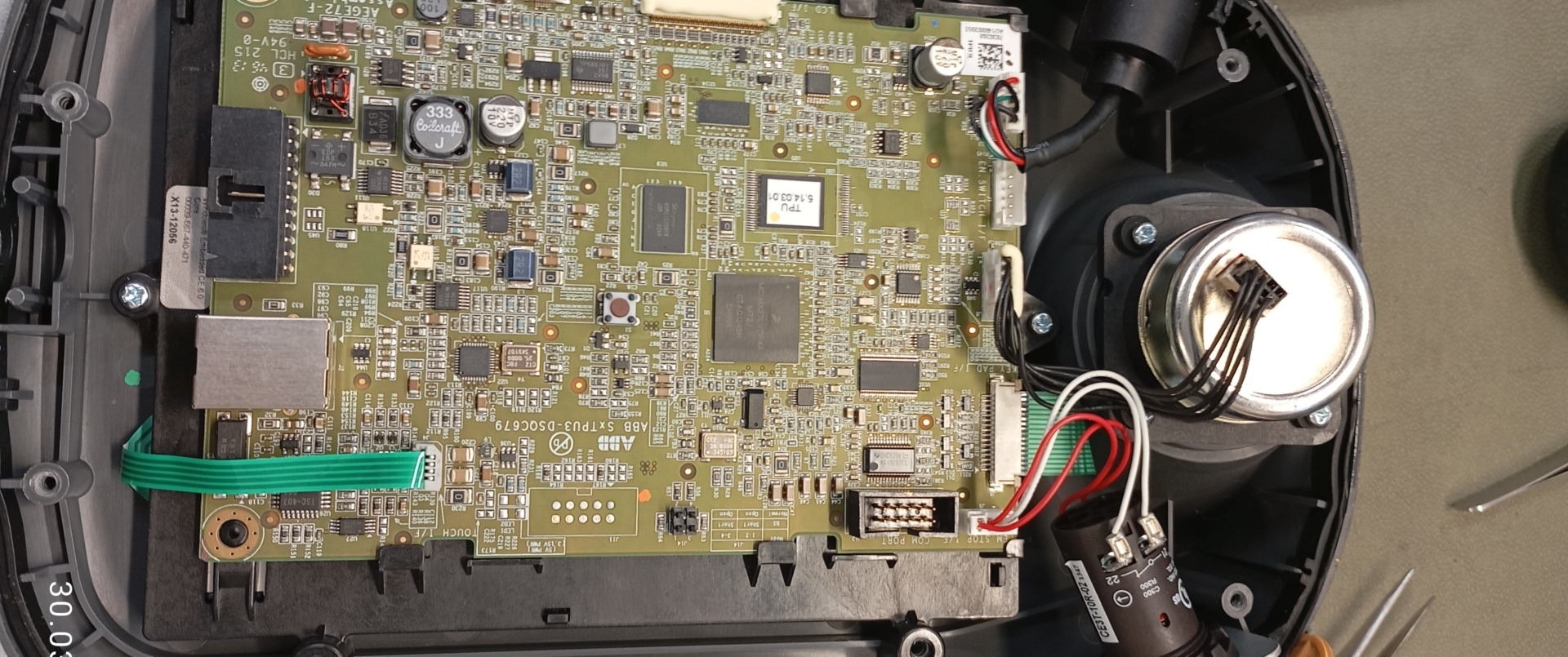

• Diagnostic de l’électronique. L’étape suivante consiste à effectuer des mesures sur la section d’alimentation, les convertisseurs et les autres circuits du PCB.
• Test fonctionnel après réparation. Il faut contrôler l’image, la fonction tactile, la communication et les fonctions de sécurité de l’appareil.

Cet ordre de contrôle permet de distinguer beaucoup plus rapidement une défaillance de l’écran d’un problème de câble, d’alimentation ou d’électronique de commande.

Réparation ABB Teach Pendant 3HAC028357-001 – service, reconditionnement ou remplacement ?

Que peut comprendre la réparation d’un ABB FlexPendant ?

L’étendue de la réparation dépend des résultats du diagnostic. Dans le cas de l’ABB 3HAC028357-001, le service peut notamment comprendre la réparation ou le remplacement des composants de l’affichage, du panneau tactile, du câble et des connecteurs, des connexions internes ou des composants électroniques du PCB.

En cas de fonctionnement instable, il peut également être nécessaire de contrôler la section d’alimentation, les condensateurs et les circuits des convertisseurs. La réparation concerne ainsi réellement la zone défectueuse, et non uniquement le symptôme le plus visible.

Le service ABB 3HAC028357-001 doit se terminer par un test de l’ensemble de l’appareil, car un affichage correct ne signifie pas encore que le pupitre est entièrement prêt à fonctionner avec le robot.

Quand la réparation du DSQC679 est-elle pertinente ?

La réparation du DSQC679 est particulièrement pertinente lorsque la défaillance concerne un composant pouvant être localisé et que les autres circuits du pupitre sont fonctionnels. Cela concerne notamment certains problèmes liés à l’écran, à la fonction tactile, au câble, aux connecteurs ou à l’électronique.

Pour le service maintenance, le coût de la réparation n’est pas le seul élément important : le temps nécessaire à la remise en service du poste l’est également. Si un Teach Pendant donné est déjà configuré et adapté à l’installation existante, sa réparation peut réduire les risques liés au choix d’un autre appareil.

Avant de prendre une décision, il est utile de comparer :

• le coût du diagnostic et de la réparation ;
• la disponibilité d’un appareil complet ;
• le délai de livraison d’un autre FlexPendant ;
• l’état technique du pupitre actuel ;
• la compatibilité d’un éventuel appareil de remplacement avec le contrôleur et RobotWare ;
• le coût de l’arrêt de production.

Quand vaut-il la peine d’acheter un second ABB Teach Pendant ?

L’achat d’un second appareil peut être justifié lorsque les dommages de l’unité actuelle sont importants, que la réparation n’est pas économiquement rentable ou que la reprise immédiate de la production constitue le facteur déterminant.

Avant l’achat, il convient toutefois de vérifier la désignation complète de l’appareil, le contrôleur IRC5, la version de RobotWare ainsi que les exigences de l’installation concernée. Le simple fait que deux pupitres se ressemblent ne doit pas servir de base pour les considérer comme totalement interchangeables.

Une alternative peut être un appareil reconditionné ou une solution d’échange. Si le site dispose de plusieurs robots ABB IRC5, il est également utile d’envisager de conserver un FlexPendant fonctionnel comme pièce de rechange, car cela peut réduire considérablement le temps de réaction lors d’une prochaine panne.

Pour les systèmes plus anciens, une modernisation peut également être envisagée, mais elle ne doit pas être considérée comme un simple remplacement du pupitre par une version plus récente. Il est nécessaire de vérifier la compatibilité matérielle, le logiciel, les interfaces ainsi que les fonctions de sécurité.

Pourquoi faut-il contrôler les fonctions de sécurité après la réparation ?

Le Teach Pendant fonctionne avec des circuits importants pour l’utilisation sûre du robot. C’est pourquoi, après une intervention de service, le test doit porter non seulement sur l’écran, la fonction tactile et la communication avec IRC5, mais également sur des éléments tels que l’arrêt d’urgence et le dispositif d’activation.

Un pupitre réparé ne doit pas être déclaré apte à poursuivre son exploitation uniquement sur la base du démarrage correct de l’interface. Le contrôle des fonctions de sécurité doit être effectué par un personnel dûment qualifié, conformément à la documentation du fabricant et aux procédures applicables au poste concerné.

Comment préparer ABB 3HAC028357-001 pour un diagnostic en atelier ?

Avant d’expédier le pupitre, il est utile de noter les informations susceptibles de réduire la durée du diagnostic :

• numéro de pièce complet – 3HAC028357-001 ;
• désignation DSQC679, si elle figure sur l’appareil ;
• modèle du contrôleur ABB IRC5 ;
• version de RobotWare, si elle est connue ;
• description précise du symptôme ;
• information indiquant si le problème est permanent ou intermittent ;
• information indiquant si la panne change lorsque le câble est déplacé ;
• photos de l’écran ou des dommages mécaniques ;
• informations concernant les réparations antérieures de l’appareil.

Cet ensemble d’informations facilite la distinction entre les problèmes mécaniques, d’affichage, tactiles, de communication et d’alimentation.

Votre ABB Teach Pendant 3HAC028357-001 présente un écran endommagé, ne réagit pas au toucher, redémarre ou perd la communication avec IRC5 ? Contactez RGB Elektronika pour le diagnostic et les possibilités de réparation. Selon l’état de l’appareil, il est possible d’envisager une réparation, un reconditionnement, un remplacement ou une autre solution permettant de réduire l’arrêt de l’installation. –> Demander une réparation
