Régénération du variateur ABB ACS550. Comment reconnaître une panne et réduire l’arrêt de la machine?

Une panne du variateur ABB ACS550 peut être identifiée principalement par des arrêts répétés, des messages de défaut, une augmentation de la température du radiateur, un fonctionnement incorrect du ventilateur ou des problèmes apparaissant sous une charge plus élevée. Dans le cas du modèle ABB ACS550-01-195A-4, le diagnostic doit inclure l’historique des défauts, le système de refroidissement, les condensateurs du circuit intermédiaire DC ainsi que la configuration de l’entraînement. Une régénération plus complète, au lieu de supprimer uniquement la dernière panne, permet de réduire le risque d’un nouvel arrêt de la machine après le retour du variateur en production.

Le variateur est souvent l’un des éléments essentiels du système d’entraînement d’une machine. Lorsqu’il cesse de fonctionner correctement, le problème ne concerne rapidement plus uniquement l’électronique : le moteur, la machine ou une partie du processus technologique s’arrête. C’est pourquoi, en cas de panne de l’ACS550, il est important non seulement d’effectuer une réparation efficace du variateur ABB ACS550, mais aussi d’identifier rapidement la source du problème et de préparer l’appareil à une remise en service en toute sécurité.

Appelez-nous : +48 717 500 983

Comment reconnaître une panne du variateur ABB ACS550 ?

Quels symptômes peuvent indiquer une panne de l’ABB ACS550 ?

Toute anomalie ne signifie pas nécessairement une panne grave de l’étage de puissance. Les informations enregistrées par le variateur peuvent notamment indiquer une surcharge du moteur, une tension d’alimentation incorrecte, des problèmes de câblage ou un refroidissement insuffisant. Le diagnostic doit donc commencer par la collecte d’informations sur les conditions dans lesquelles l’arrêt s’est produit.

Les signaux nécessitant une attention particulière comprennent :

• des arrêts répétés de l’entraînement,
• l’apparition de messages OVERCURRENT, DC OVERVOLT, DEV OVERTEMP, SHORT CIRC ou DC UNDERVOLT,
• une augmentation de la température du radiateur,
• une augmentation du bruit des roulements du ventilateur,
• des problèmes apparaissant lorsque la machine fonctionne sous une charge plus élevée,
• le déclenchement des protections ou l’endommagement du fusible d’alimentation.

Si le variateur ABB ACS550 arrête régulièrement la machine, le simple effacement du message de défaut peut compliquer le diagnostic ultérieur. Il est particulièrement utile d’analyser les conditions dans lesquelles la panne s’est produite pour la première fois ainsi que les enregistrements suivants disponibles dans la mémoire de l’appareil.

Pourquoi le refroidissement est-il si important dans l’ACS550-01-195A-4 ?

ABB ACS550-01-195A-4 est un variateur destiné aux réseaux d’alimentation triphasés de 380–480 V et appartient à la taille de châssis R6. En utilisation normale, il offre un courant de sortie I2N = 205 A et est prévu pour fonctionner avec un moteur d’une puissance de 110 kW. En service intensif, le courant nominal I2hd est de 162 A et la puissance moteur correspondante est de 90 kW.

Ces paramètres ont une importance directe lors du diagnostic des problèmes. Un fonctionnement prolongé en dehors de la plage prévue ou une surcharge de l’entraînement augmente la contrainte thermique exercée sur les composants et peut provoquer le déclenchement des protections.

Pour le modèle ACS550-01-195A-4, ABB indique des pertes thermiques d’environ 3050 W ainsi qu’un débit d’air requis de 405 m³/h. Cela signifie qu’un système de refroidissement parfaitement dégagé constitue l’une des conditions fondamentales du bon fonctionnement de ce variateur.

Aux fréquences de commutation standard, l’appareil peut fonctionner à une température ambiante allant jusqu’à 40°C sans réduction des performances. À 50°C, la puissance et le courant nominal doivent toutefois être réduits à 90%. Un radiateur encrassé, un débit d’air limité ou un ventilateur défectueux peuvent donc rapidement détériorer les conditions thermiques de fonctionnement du variateur.

Comment reconnaître l’usure du ventilateur et les problèmes de radiateur ?

Il est utile de vérifier l’état du ventilateur dès l’apparition des premiers symptômes de fonctionnement instable du variateur. Selon les données ABB, sa durée de vie indicative est d’environ 60 000 heures de fonctionnement à la température et à la charge nominales maximales. La température a une influence importante sur la durée de vie de ce composant : sa réduction peut prolonger considérablement la durée de fonctionnement du ventilateur.

Parmi les signes caractéristiques d’usure figurent l’augmentation du bruit des roulements et la hausse progressive de la température du radiateur malgré son nettoyage. Ces symptômes ne doivent pas être ignorés, en particulier lorsque l’ACS550 fonctionne dans une machine essentielle à la continuité de la production.

ABB recommande de contrôler et de nettoyer le radiateur environ tous les 6 à 12 mois, selon le niveau de poussière présent dans l’environnement. Le remplacement planifié du ventilateur principal est quant à lui prévu environ tous les six ans. En pratique, l’état du système de refroidissement doit donc être l’un des premiers domaines évalués lors de l’entretien du variateur ABB ACS550.

Les condensateurs du circuit DC peuvent-ils être à l’origine d’une panne ?

Sur les anciens variateurs ACS550, les condensateurs électrolytiques du circuit intermédiaire DC constituent également un domaine important du diagnostic. Selon ABB, leur durée de vie typique est d’environ 35 000 à 90 000 heures et dépend principalement de la charge de l’appareil et de la température ambiante.

Pour les variateurs utilisant les châssis R5 et R6, le fabricant prévoit un remplacement planifié des condensateurs environ tous les neuf ans. Cette information est particulièrement importante lors de la régénération d’appareils utilisés depuis de nombreuses années, car le remplacement d’un seul composant défectueux ne permet pas encore d’évaluer l’état des autres composants soumis au vieillissement naturel.

Si le variateur est resté inutilisé pendant plus d’un an, les condensateurs du circuit intermédiaire DC nécessitent également un formage approprié avant la remise en service. Une détérioration des condensateurs peut notamment entraîner le déclenchement des protections ou l’endommagement du fusible d’alimentation.

La régénération du variateur ABB ACS550 doit donc tenir compte de son âge, de son historique de fonctionnement et de l’état des composants ayant une influence sur sa fiabilité future, et ne pas se limiter à éliminer la cause directe du dernier arrêt.

Comment utiliser le Fault Logger pour diagnostiquer l’ACS550 ?

L’une des principales sources d’informations lors du diagnostic est le Fault Logger intégré. L’ACS550 peut conserver un historique de dix défauts au maximum, tandis qu’après la coupure de l’alimentation, les trois derniers enregistrements sont conservés.

La lecture de l’historique avant la réinitialisation de l’appareil permet de déterminer si l’arrêt a été précédé d’un seul message ou si toute une séquence d’anomalies est apparue. Cela peut considérablement réduire le champ du diagnostic ultérieur.

Quels défauts faut-il vérifier avant de réinitialiser le variateur ?

Message	Orientation du diagnostic ultérieur
OVERCURRENT	Charge du moteur et conditions de fonctionnement du système d’entraînement
DC OVERVOLT	Tension et conditions de fonctionnement du circuit DC
DEV OVERTEMP	Ventilateur, radiateur, débit d’air, température ambiante et charge
SHORT CIRC	Système d’entraînement et connexions nécessitant un diagnostic supplémentaire
DC UNDERVOLT	Tension d’alimentation et conditions d’alimentation du variateur

L’historique des défauts ne remplace pas un diagnostic complet, mais il permet de l’orienter vers le bon domaine. Dans le cas d’un ACS550-01-195A-4 défectueux, il est donc utile de sauvegarder les informations présentes dans la mémoire de l’appareil avant d’effectuer de nouvelles tentatives de démarrage.

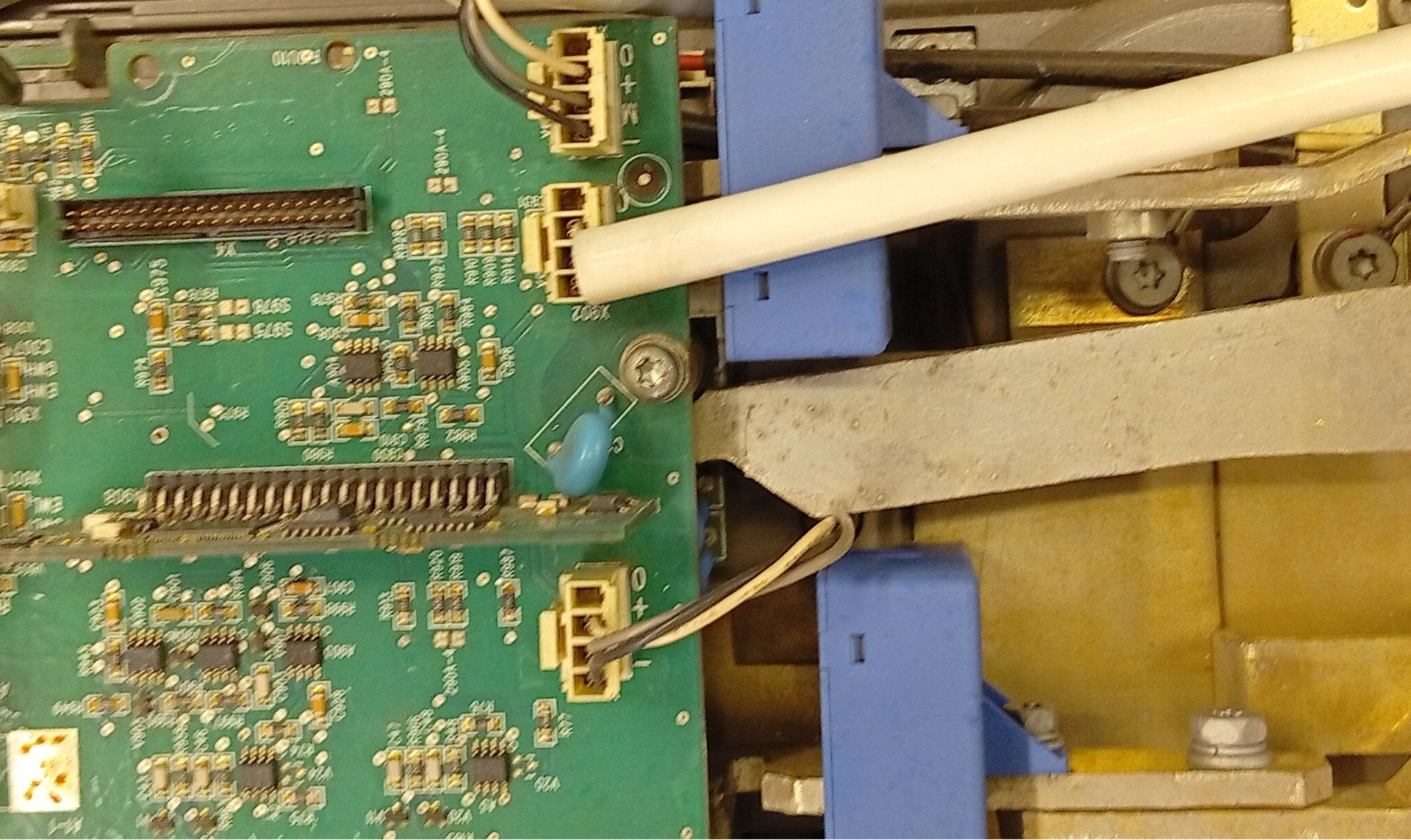

Comment la régénération de l’ABB ACS550 permet-elle de réduire l’arrêt de la machine ?

Que faut-il vérifier lors de la régénération de l’ACS550-01-195A-4 ?

La régénération doit répondre non seulement à la question « qu’est-ce qui a provoqué l’arrêt ? », mais également à la question « le variateur peut-il continuer à fonctionner de manière stable après la réparation ? ». Dans le cas de l’ACS550-01-195A-4, une attention particulière doit être accordée aux composants dont l’état influence directement la fiabilité de l’appareil.

L’évaluation doit principalement prendre en compte :

• l’historique des défauts enregistrés,
• l’efficacité du système de refroidissement,
• l’état du ventilateur principal,
• la propreté et le dégagement du radiateur,
• l’état des condensateurs du circuit intermédiaire DC,
• les conditions de charge du variateur,
• la conformité des paramètres du moteur et de la configuration de l’entraînement.

Cette approche est particulièrement importante lorsque la réparation de l’ACS550-01-195A-4 concerne un appareil utilisé depuis de nombreuses années ou fonctionnant dans des conditions thermiques difficiles et dans un environnement industriel poussiéreux.

Si l’ACS550 assure le fonctionnement d’une machine critique, il ne faut pas limiter le diagnostic au simple effacement du défaut. Transmettre le variateur au service avec les codes de défaut, les symptômes et les conditions dans lesquelles ils sont apparus peut faciliter le diagnostic et accélérer la remise en service de l’entraînement.

Pourquoi la réparation de la dernière panne peut-elle ne pas suffire ?

Un variateur peut arrêter une machine en raison d’un problème précis tout en comportant d’autres composants qui approchent déjà de la fin de leur durée de vie. Cela concerne notamment le ventilateur et les condensateurs électrolytiques.

Si l’intervention consiste uniquement à remplacer le composant directement responsable du dernier arrêt, l’appareil peut retourner sur la machine sans que les autres facteurs de risque aient été évalués. Une nouvelle panne peut alors provoquer un autre arrêt imprévu après une période relativement courte.

Dans ce contexte, la régénération de l’ABB ACS550 doit donc être comprise comme une approche plus large que la simple suppression d’un défaut : elle associe le diagnostic de la cause de l’arrêt à l’évaluation des composants ayant la plus grande influence sur la fiabilité future de l’entraînement.

Comment sauvegarder les paramètres du variateur avant de l’envoyer au service ?

L’une des méthodes les plus simples pour réduire le temps nécessaire à la remise en service de la machine consiste à sauvegarder la configuration du variateur avant le début de la réparation. Les panneaux de commande de l’ACS550 permettent d’enregistrer les paramètres de l’entraînement et de les restaurer ultérieurement.

Dans le cas de l’Assistant Control Panel, la copie peut inclure l’ensemble complet des paramètres, y compris les paramètres internes créés lors de l’identification du moteur. Cela est particulièrement important pour les machines dont la configuration a été adaptée individuellement à un moteur précis et à un processus technologique spécifique.

La sauvegarde des paramètres avant l’envoi du variateur au service peut réduire la quantité de travail nécessaire après son retour et limiter le risque de démarrer la machine avec des réglages incorrects.

Comment préparer la remise en service de la machine après la réparation ?

Après la réparation ou la régénération de l’ACS550, il convient de vérifier que le variateur a retrouvé son état de fonctionnement normal. ABB recommande, après la remise en service, de vérifier qu’aucun défaut ni aucune alarme ne sont affichés sur le panneau.

Il est également important de confirmer que les paramètres du moteur et la configuration de l’entraînement sont corrects. Si une copie de la configuration a été réalisée avant l’intervention, elle peut considérablement faciliter le rétablissement de l’état de fonctionnement précédent de la machine.

Du point de vue de la maintenance, la réduction du temps d’arrêt commence donc avant même le démontage du variateur. La conservation des codes de défaut, la sauvegarde des paramètres et la transmission au service d’informations sur les symptômes permettent de réduire le nombre d’inconnues pendant le diagnostic.

Quand faut-il faire appel à un service spécialisé pour le variateur ABB ACS550 ?

Un diagnostic professionnel est particulièrement recommandé lorsque les défauts réapparaissent, que le variateur chauffe excessivement, que le ventilateur fonctionne plus bruyamment qu’auparavant, que la température du radiateur augmente malgré son nettoyage ou que l’appareil est utilisé depuis de nombreuses années.

Le rôle de l’entraînement dans le processus technologique est également important. Si le variateur ACS550-01-195A-4 assure le fonctionnement d’une machine dont l’arrêt entraîne des coûts élevés, un diagnostic et une régénération plus complets peuvent constituer une solution plus judicieuse que de multiplier les tentatives d’effacement des défauts et de redémarrage de l’appareil.

Vous avez besoin d’une réparation, d’un entretien ou d’une régénération de votre variateur ABB ACS550 ? Lors de votre demande, il est utile d’indiquer la référence exacte de l’appareil, les messages de défaut enregistrés, une description du comportement de la machine avant l’arrêt ainsi que de préciser si le problème est permanent ou apparaît uniquement sous une charge déterminée. Des informations bien préparées permettent de commencer plus rapidement le diagnostic approprié. —> Demander une réparation
