Reconditionnement Siemens 1FT5072-1AF71-4EG0. Réparation rapide d’un servomoteur industriel

Le reconditionnement du Siemens 1FT5072-1AF71-4EG0 peut être un moyen efficace de remettre rapidement en service l’axe d’une machine, à condition que le servomoteur ait été correctement diagnostiqué au préalable. Sur ce modèle, il ne faut pas supposer automatiquement que les roulements sont la seule source du problème. Une augmentation de la température, des vibrations, une consommation de courant anormale, des problèmes de couple ou des erreurs de retour peuvent avoir des causes mécaniques, électriques ou liées au système de mesure. La réparation du Siemens 1FT5072-1AF71-4EG0 doit donc commencer par des mesures complètes et un contrôle de l’état du moteur.

Ce modèle appartient à la famille des servomoteurs AC synchrones Siemens 1FT5, utilisés notamment dans des systèmes d’entraînement fonctionnant avec le système SIMODRIVE 611. Sur les machines de production plus anciennes, un servomoteur fonctionnel de cette série peut être essentiel pour maintenir la disponibilité de toute la ligne. Pour le service maintenance, l’enjeu ne se limite donc pas à la possibilité de réparer le moteur, mais aussi à l’identification rapide de la cause réelle de la panne.

Appelez : +48 717 500 983

Siemens 1FT5072-1AF71-4EG0 – symptômes de panne et diagnostic avant reconditionnement

Quels sont les paramètres du servomoteur Siemens 1FT5072-1AF71-4EG0 ?

Le Siemens 1FT5072-1AF71-4EG0 est un servomoteur AC synchrone à aimants permanents, à refroidissement naturel. L’indice de protection IP64 et le type de montage IM B5, avec possibilité de fonctionnement en configuration IM V1 ou IM V3, sont typiques des applications industrielles de cette famille.

La variante AF71 est associée à une vitesse nominale de 3000 tr/min et à un fonctionnement dans un système avec circuit intermédiaire de 600 V DC. Du point de vue du diagnostic, les paramètres électriques et mécaniques sont importants, car ils permettent de comparer le comportement du moteur contrôlé aux valeurs de référence.

Principaux paramètres du Siemens 1FT5072-1AF71-4EG0 :

Paramètre	Valeur
Famille	Siemens 1FT5
Type	Servomoteur AC synchrone à aimants permanents
Vitesse nominale	3000 tr/min
Couple nominal	8,5 Nm
Courant nominal	8,4 A
Couple à l’arrêt, ΔT = 100 K	12 Nm
Vitesse maximale	4800 tr/min
Couple maximal	40 Nm
Courant maximal	43 A
Constante de couple	43 A
Constante de couple	env. 1,10 Nm/A
Résistance de l’enroulement	1,2 Ω
Inductance du champ tournant	10,3 mH
Indice de protection	IP64
Refroidissement	Naturel
Montage	IM B5 / IM V1 / IM V3

Que signifie le suffixe 4EG0 ?

Lors d’une réparation, de l’achat d’une pièce de remplacement ou de la recherche d’un second servomoteur, il ne suffit pas de se baser sur la désignation 1FT5072. La configuration complète 1FT5072-1AF71-4EG0 est importante.

• 4 indique une sortie axiale du connecteur côté entraînement,
• E indique une préparation pour le montage d’un encodeur supplémentaire,
• G indique un arbre lisse sans frein de maintien.

Cela est particulièrement important lorsque le service achats tente de remplacer un servomoteur endommagé par un exemplaire portant une référence proche, mais non identique. Des différences concernant l’arbre, le frein, le système de retour ou l’orientation des connecteurs peuvent empêcher un montage direct ou nécessiter des modifications supplémentaires de la machine.

Quels symptômes indiquent une panne d’un servomoteur Siemens 1FT5 ?

Un servomoteur ne cesse pas toujours de fonctionner brutalement. Des symptômes apparaissent souvent avant une panne grave et peuvent être détectés pendant le fonctionnement de la machine. Une intervention précoce augmente les chances de limiter l’étendue des dommages.

• augmentation de la température du moteur à charge constante,
• bruit des roulements ou modification perceptible du bruit pendant la rotation,
• vibrations accrues,
• fonctionnement instable de l’axe ou problèmes de positionnement,
• erreurs liées au système de retour,
• diminution du couple disponible,
• consommation de courant excessive,
• fonctionnement irrégulier lors des changements de vitesse ou de sens de rotation.

L’apparition de ces symptômes ne signifie pas nécessairement que le moteur doit être remplacé. Dans de nombreux cas, le reconditionnement du servomoteur Siemens 1FT5 permet d’éliminer la cause du problème sans reconstruire tout l’axe. Des symptômes similaires peuvent toutefois être provoqués par un câble de retour, un connecteur ou des composants du servovariateur endommagés. Il est donc utile de relever également les codes d’erreur du système de commande avant le démontage.

Comment se déroule le diagnostic d’un servomoteur Siemens avant réparation ?

Le diagnostic d’un servomoteur Siemens doit permettre de distinguer les problèmes électriques, mécaniques et ceux liés au système de retour. Le simple remplacement des pièces d’usure sans effectuer de mesures peut ne pas éliminer la véritable cause de la panne.

Mesures des enroulements, de l’isolation et du capteur PTC

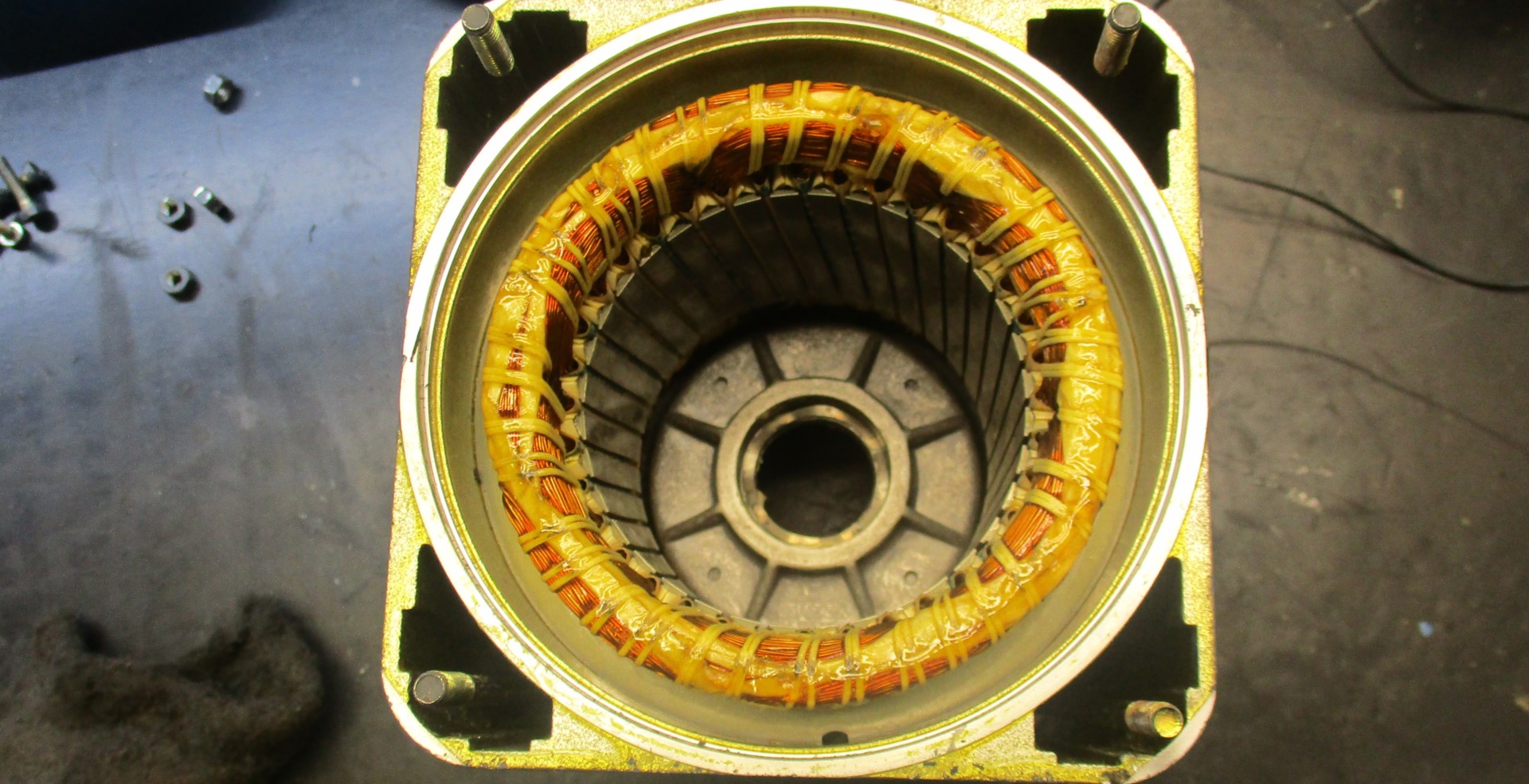

Il convient tout d’abord de contrôler la résistance des différentes phases ainsi que leur symétrie. Des différences entre les enroulements peuvent indiquer un problème au niveau du stator ou des connexions. L’étape suivante consiste à mesurer la résistance d’isolement des enroulements par rapport au boîtier.

Le capteur de température PTC doit également être contrôlé. Si le système de mesure ne fonctionne pas correctement, le variateur peut recevoir des informations erronées sur l’état thermique du moteur. En cas de surchauffe, il faut également déterminer si le problème résulte d’une surcharge de l’axe, d’un dommage mécanique, d’une dégradation des paramètres électriques ou d’un mauvais fonctionnement du système de commande.

Contrôle des roulements, de l’arbre, du faux-rond et des éléments mécaniques

La partie mécanique du diagnostic doit inclure les roulements, les surfaces de l’arbre, les logements de roulements ainsi que la bride. La mesure du faux-rond radial et axial est également importante. Un faux-rond excessif peut affecter l’accouplement, les roulements et le système de mesure et, par conséquent, provoquer des vibrations ainsi qu’une dégradation de la précision de l’axe.

Si le moteur a fonctionné longtemps avec un roulement endommagé, il convient de vérifier si des dommages secondaires sont apparus sur l’arbre, les logements ou d’autres éléments mécaniques. Pour cette raison, le reconditionnement ne doit pas se limiter au remplacement automatique de l’ensemble des roulements.

Diagnostic du système de retour et de l’encodeur Siemens

Le système de retour est l’un des éléments les plus importants du servomoteur. Une information incorrecte sur la vitesse ou la position du rotor peut entraîner un fonctionnement instable, des erreurs d’axe, des problèmes de commutation ainsi qu’une consommation de courant excessive.

Pendant le diagnostic, il convient de contrôler aussi bien le système de mesure lui-même que ses connexions, ses connecteurs et ses câbles. Si une réparation de l’encodeur du servomoteur Siemens ou une intervention sur sa position est nécessaire, il faut conserver après le montage la bonne orientation du système de retour par rapport au rotor.

Reconditionnement Siemens 1FT5072-1AF71-4EG0 – étendue de la réparation, tests et décision : réparation ou remplacement

Que doit comprendre le reconditionnement d’un servomoteur Siemens 1FT5 ?

L’étendue du reconditionnement dépend des résultats du diagnostic. Sur un moteur, le problème peut se limiter à une usure mécanique, tandis que sur un autre, un problème peut affecter simultanément l’enroulement, le rotor ou le système de mesure.

Selon l’état de l’appareil, l’intervention peut notamment comprendre le remplacement d’éléments mécaniques, la réparation de la partie électrique, la remise en état des connexions, la réparation du système de retour ainsi que le rétablissement des paramètres de fonctionnement appropriés. Toute intervention doit se terminer par un contrôle confirmant que le servomoteur peut être remis en toute sécurité dans la machine.

Pourquoi le réglage de l’encodeur après réparation est-il critique ?

Dans un moteur synchrone, la commande nécessite de connaître la position du rotor. La position des éléments du système de retour ne peut donc pas être aléatoire. Si le système de mesure a été démonté pendant la réparation ou si sa position a changé, il faut rétablir la relation correcte entre le signal de retour et la position du rotor.

Un mauvais réglage peut entraîner une commutation incorrecte, une augmentation de la consommation de courant, une hausse de la température, des vibrations ou même l’impossibilité totale de commander correctement l’axe. C’est pourquoi une réparation de la partie mécanique sans vérification du système de retour peut entraîner la réapparition du problème immédiatement après le remontage du moteur sur la machine.

Quels tests le servomoteur doit-il passer après reconditionnement ?

La réparation ne doit pas se terminer uniquement par le remontage du moteur, mais également par le contrôle de ses paramètres électriques et mécaniques. Le test final permet de détecter des problèmes qui peuvent ne pas être visibles lors du contrôle d’un appareil à l’arrêt.

Après le reconditionnement du Siemens 1FT5072-1AF71-4EG0, il convient notamment de vérifier :

• la résistance et la symétrie des enroulements,
• l’état de l’isolation,
• le fonctionnement du système de surveillance de la température,
• l’état du système de retour,
• le fonctionnement des roulements et le niveau de vibrations,
• le comportement du moteur pendant la rotation,
• la consommation de courant,
• la température pendant l’essai,
• la stabilité de la vitesse et le fonctionnement du système de mesure.

Réparation, pièce de remplacement ou modernisation – que choisir en cas d’arrêt de production ?

Dans le cas d’un servomoteur ancien, la décision ne se résume pas toujours à un simple choix entre « réparer ou jeter ». Le service maintenance doit prendre en compte le coût de la réparation, la disponibilité d’un second exemplaire, la durée de l’arrêt, l’état de l’ensemble du système d’entraînement ainsi que le risque de nouvelles pannes.

Quand le reconditionnement d’un servomoteur est-il pertinent ?

La réparation est particulièrement pertinente lorsque le moteur est mécaniquement et électriquement adapté à la machine existante et qu’un changement de modèle nécessiterait de modifier la fixation, les câbles, le système de retour ou les paramètres du variateur. Le maintien du modèle d’origine peut également limiter l’étendue des travaux nécessaires pour remettre l’axe en service.

Le reconditionnement constitue également une bonne solution lorsque le diagnostic révèle des dommages pouvant être efficacement réparés et que les autres composants essentiels du moteur conservent des paramètres corrects.

Quand vaut-il mieux acheter un second moteur ou moderniser l’entraînement ?

Si l’étendue des dommages est très importante, si la machine doit être remise immédiatement en service ou si l’usine souhaite disposer d’une pièce de rechange, il est utile de vérifier en parallèle la disponibilité d’un second Siemens 1FT5072-1AF71-4EG0.

Lors du choix d’une pièce de remplacement, il convient de comparer la référence complète de l’appareil et pas uniquement la famille 1FT5072. La vitesse, le couple, l’exécution de l’arbre, la présence d’un frein, le type et la configuration du système de retour, l’orientation des connecteurs ainsi que la compatibilité avec le servovariateur existant sont particulièrement importants.

Si la maintenance d’un système ancien entraîne de plus en plus de problèmes liés à la disponibilité des pièces, une modernisation de l’entraînement peut constituer une alternative. Elle doit toutefois couvrir l’ensemble de l’axe : servomoteur, variateur, retour, paramètres de commande, câblage et exigences mécaniques. Un moteur plus récent avec un couple similaire ne constitue pas automatiquement un remplacement plug-and-play.

Les entreprises disposant de composants Siemens inutilisés ou démontés peuvent également envisager le rachat d’équipements d’automatisation industrielle, notamment lors d’une modernisation importante de la ligne ou de la mise hors service d’un ancien système d’entraînement.

Service Siemens 1FT5072-1AF71-4EG0 chez RGB Elektronika

Avant l’expédition, il est utile de rassembler les informations qui accéléreront le diagnostic et limiteront le nombre de questions supplémentaires. Il est recommandé de joindre à l’appareil ou à la demande d’intervention :

• une photo de la plaque signalétique avec la référence complète 1FT5072-1AF71-4EG0,
• le code d’alarme ou le message affiché par la machine,
• une description du moment où la panne apparaît,
• des informations sur les vibrations, le bruit et la température,
• des informations indiquant si le moteur a déjà été réparé auparavant,
• des informations concernant un remplacement ou un réglage antérieur de l’encodeur,
• la référence du variateur associé, si elle est disponible.

Lors du démontage, l’arbre et les connecteurs doivent être protégés contre les chocs et les salissures. Il ne faut pas non plus retirer les plaques signalétiques, marquages ou éléments pouvant faciliter l’identification de la configuration de l’appareil.

Vous devez faire réparer un Siemens 1FT5072-1AF71-4EG0 ? Envoyez à RGB Elektronika une photo de la plaque signalétique, le code d’alarme ainsi qu’une courte description du comportement de l’axe. Le service peut vérifier l’étendue de la panne et proposer un diagnostic, une réparation, un reconditionnement, une pièce de remplacement ou une solution de modernisation adaptée à la situation de production. –> Demander une réparation
