Quels paramètres régler avant la mise en service d’un variateur ? Autotuning d’un variateur Yaskawa

Avant la mise en service d’un variateur Yaskawa, il faut avant tout régler les données de base du moteur figurant sur la plaque signalétique : puissance, tension, courant, fréquence, nombre de pôles, vitesse nominale et, selon la méthode d’autotuning choisie, également le courant à vide. Ce n’est qu’après la saisie correcte de ces informations que l’autotuning du variateur Yaskawa peut être réalisé en toute sécurité, c’est-à-dire l’identification automatique des paramètres du moteur. Cela concerne notamment les variateurs Yaskawa GA500 et Yaskawa GA700, souvent utilisés dans les systèmes d’entraînement de machines industrielles.

Les variateurs Yaskawa sont choisis dans l’industrie pour leur fiabilité, leurs larges possibilités de commande des moteurs électriques et leurs fonctions favorisant l’efficacité énergétique de l’installation. En pratique, le simple raccordement des câbles d’alimentation et moteur ne suffit toutefois pas à mettre correctement l’entraînement en service. La configuration du variateur Yaskawa, le bon choix du mode de commande et un autotuning correctement effectué sont essentiels.

Les erreurs à cette étape peuvent entraîner un fonctionnement instable du moteur, des problèmes de couple, une surchauffe, des surcharges, des alarmes, des arrêts machine ou des pannes de production difficiles à diagnostiquer. C’est pourquoi la première mise en service, le paramétrage du variateur et le diagnostic doivent être traités comme une partie du processus de service, et non comme une simple opération opérateur.

Vous rencontrez un problème lors de la mise en service d’un variateur Yaskawa GA500 ou GA700 ? Confiez le diagnostic, le paramétrage ou le service du variateur de fréquence avant de remettre la machine en production.

Appelez : +48 717 500 983

Comment préparer un variateur Yaskawa à la première mise en service ?

Quelles données de la plaque signalétique du moteur faut-il saisir dans le variateur ?

La base d’une mise en service correcte d’un variateur Yaskawa consiste à saisir les données nominales du moteur. Elles sont le plus souvent disponibles sur la plaque signalétique du moteur ou dans la documentation du fabricant. Dans le cas de variateurs tels que Yaskawa GA500 et Yaskawa GA700, ces données sont nécessaires aussi bien pour la commande de base que pour la réalisation de l’autotuning.

Avant la mise en service du variateur, il faut principalement préparer :

• la puissance nominale du moteur, le plus souvent indiquée en kilowatts,
• la tension nominale du moteur, conforme au mode de raccordement des enroulements,
• le courant nominal du moteur, important pour la protection contre les surcharges et le modèle moteur,
• la fréquence nominale, le plus souvent cinquante hertz dans les applications industrielles standard,
• le nombre de pôles du moteur, nécessaire pour une identification plus précise des paramètres,
• la vitesse nominale du moteur, généralement indiquée en tours par minute,
• le courant moteur sans charge, requis pour certaines méthodes d’autotuning statique.

Il convient de noter que les données de la plaque signalétique doivent correspondre au mode réel de raccordement du moteur. Si le moteur peut fonctionner en étoile ou en triangle, les paramètres de tension et de courant doivent être lus pour la variante de raccordement spécifique. Une mauvaise recopie des valeurs de la plaque signalétique peut entraîner un fonctionnement incorrect de l’entraînement, même si le variateur et le moteur sont techniquement opérationnels.

Pourquoi la configuration correcte d’un variateur Yaskawa est-elle si importante ?

La configuration d’un variateur GA500 ou GA700 influence directement le mode de commande du moteur, la dynamique de démarrage, la stabilité de fonctionnement, la protection contre les surcharges et la réaction du système aux variations de charge. Dans les applications industrielles, un variateur fonctionne rarement indépendamment du reste de la machine. Il fait généralement partie d’un système plus vaste pouvant inclure des automates PLC, des pupitres HMI, des codeurs, des modules E/S, une communication industrielle, des systèmes de sécurité et des actionneurs.

Si le variateur est démarré avec des paramètres incorrects, le problème peut se manifester non seulement côté entraînement. L’opérateur peut constater une baisse de rendement de la machine, un mouvement instable, des erreurs de position, des surcharges mécaniques, une surchauffe excessive du moteur ou des arrêts de processus. Pour le service maintenance, cela signifie un risque d’arrêt de production, une hausse des coûts de diagnostic et le remplacement inutile de sous-ensembles qui ne sont pas réellement la cause de la panne.

Avant de se demander comment démarrer un variateur Yaskawa, il vaut donc la peine de se poser une autre question : l’appareil a-t-il été correctement sélectionné, raccordé, paramétré et vérifié pour l’application concernée ?

Quand la simple modification des paramètres ne suffit-elle pas et quand un diagnostic est-il nécessaire ?

Dans de nombreux cas, les problèmes après la mise en service du variateur résultent d’un paramétrage incorrect. Il ne suffit toutefois pas toujours de ressaisir les données moteur ou d’effectuer un autotuning. Si le variateur Yaskawa a été précédemment exploité dans des conditions difficiles, a subi une panne, a fonctionné dans une armoire poussiéreuse, a été exposé à des surcharges ou a été démonté d’une autre machine, un diagnostic plus large peut être nécessaire.

La nécessité d’un diagnostic du variateur peut notamment être indiquée par :

• des erreurs de surcharge ou de surintensité récurrentes,
• un fonctionnement instable du moteur malgré des données nominales correctement saisies,
• l’impossibilité d’effectuer l’autotuning,
• l’arrêt de l’entraînement pendant le démarrage,
• une surchauffe excessive du variateur ou du moteur,
• l’absence de réaction au signal de consigne de vitesse,
• des problèmes de communication industrielle,
• un fonctionnement incorrect des entrées, des sorties ou du panneau opérateur.

Dans une telle situation, il est utile d’effectuer le diagnostic des circuits de puissance, de l’électronique de commande, des voies de mesure, des bornes d’entrée et de sortie, du circuit intermédiaire DC ainsi que de l’état des connexions moteur. Dans la pratique du service, seule la combinaison du diagnostic électrique, de l’analyse des paramètres et des essais sous charge permet très souvent de déterminer clairement si le problème vient du variateur, du moteur, du câblage, du codeur, de la commande PLC ou de l’application mécanique elle-même.

Si un variateur Yaskawa ne démarre pas correctement après le remplacement, la réparation ou la modernisation d’une machine, il est utile de confier le diagnostic et le paramétrage avant de remettre l’entraînement en production. Cela permet de limiter le risque d’une nouvelle panne et de réduire le temps d’arrêt.

Autotuning Yaskawa, ou comment choisir la méthode d’identification du moteur ?

Qu’est-ce que l’autotuning d’un variateur Yaskawa ?

L’autotuning Yaskawa est une procédure d’identification automatique des paramètres réels du moteur raccordé au variateur. Sur la base des données nominales saisies et des mesures effectuées, le variateur crée un modèle mathématique du moteur, ensuite utilisé pour une commande plus précise de l’entraînement.

L’autotuning est particulièrement important pour la commande vectorielle, aussi bien sans capteur qu’avec retour d’information. Grâce à lui, le variateur peut mieux contrôler le couple, la vitesse, le courant et la réponse du moteur aux variations de charge. En pratique, cela se traduit par un fonctionnement plus stable de la machine, un meilleur démarrage, un risque réduit de surcharges et un comportement plus prévisible du système d’entraînement.

Les variateurs Yaskawa, tels que le variateur Yaskawa GA500 et le variateur Yaskawa GA700, proposent différentes méthodes d’identification automatique des paramètres moteur. Les plus importantes sont :

• Line to Line Resistance, c’est-à-dire l’identification de la résistance entre les enroulements,
• l’autotuning statique, réalisé sans rotation libre de l’arbre moteur,
• l’autotuning rotatif, c’est-à-dire la méthode la plus précise nécessitant la rotation de l’arbre moteur.

Line to Line Resistance, ou identification rapide de la résistance des enroulements

Line to Line Resistance est la méthode la plus simple et la plus rapide d’autotuning d’un variateur Yaskawa. Elle consiste à identifier la résistance entre les enroulements du moteur. Sur cette base, le variateur crée un modèle mathématique de base pouvant améliorer la qualité de commande dans les applications plus simples.

Cette méthode est utile lorsqu’une mise en service rapide de l’entraînement est nécessaire et que l’application ne requiert pas un contrôle très précis du couple ni une dynamique élevée. Elle peut soutenir une commande scalaire U/f plus précise en boucle ouverte et, dans certaines configurations Yaskawa GA700, également une commande en boucle fermée avec retour d’information.

Pour effectuer cette identification, il suffit généralement de saisir :

• la puissance nominale du moteur,
• le courant nominal du moteur.

Un avantage important de cette méthode est que l’identification Line to Line Resistance peut être réalisée sans devoir faire tourner le rotor du moteur. C’est utile dans les applications où l’entraînement est déjà raccordé à la machine ou lorsqu’il n’est pas possible de faire tourner l’arbre en toute sécurité.

Autotuning statique lorsque le moteur ne peut pas être désaccouplé de la machine

L’autotuning statique est une méthode plus avancée d’identification des paramètres électriques du moteur, utilisée lorsque le moteur ne peut pas être désaccouplé de la charge ou lorsque le rotor ne peut pas tourner librement. C’est une situation fréquente dans les conditions réelles de maintenance, notamment lorsque le moteur est intégré à une machine, un réducteur, un ventilateur, une pompe, un convoyeur ou un autre ensemble technologique.

Avant d’effectuer l’autotuning statique, il faut saisir davantage de données que pour la seule identification de la résistance. Les paramètres les plus importants sont :

• la puissance du moteur,
• la tension nominale,
• le courant nominal,
• la fréquence nominale,
• le nombre de pôles du moteur
• la vitesse de rotation nominale du moteur,
• le courant du moteur fonctionnant sans charge.

L’autotuning statique est un compromis entre la sécurité d’exécution et la qualité du modèle moteur. Il ne donne pas un résultat aussi précis que l’autotuning rotatif, mais il est suffisant dans de nombreuses applications industrielles, surtout lorsque la priorité est de mettre la machine en service sans démonter l’accouplement, la courroie, le réducteur ou les éléments mécaniques.

Appelez : +48 717 500 983

Autotuning rotatif lorsque la plus grande précision du modèle moteur est nécessaire

L’autotuning rotatif est la méthode la plus précise d’identification des paramètres moteur dans les variateurs Yaskawa. Il permet de créer un modèle mathématique plus précis du moteur, ce qui est très important dans les applications nécessitant un bon contrôle du couple, un fonctionnement stable sous charge variable et une commande vectorielle plus précise.

Avant d’effectuer l’autotuning rotatif, il faut saisir notamment :

• la puissance nominale du moteur,
• la tension nominale du moteur,
• le courant nominal du moteur,
• la fréquence nominale,
• le nombre de pôles,
• la vitesse de rotation nominale.

La différence la plus importante réside dans le fait que l’autotuning rotatif exige une rotation libre de l’arbre moteur. Cela signifie qu’avant de commencer la procédure, il faut désaccoupler le moteur de la charge ou s’assurer que la rotation de l’arbre ne présentera aucun danger pour les personnes, la machine et le processus. Pendant l’identification, le moteur commencera à tourner, c’est pourquoi la zone de travail doit être correctement sécurisée.

En pratique, l’autotuning rotatif est recommandé lorsque l’entraînement fonctionne dans une application nécessitant une plus grande précision, stabilité et répétabilité. Cela peut concerner notamment les convoyeurs, les systèmes de positionnement, les machines d’emballage, les machines-outils, les ventilateurs à charge variable, les pompes de process ou les entraînements après modernisation.

Comment choisir le bon autotuning pour Yaskawa GA500 et Yaskawa GA700 ?

Le choix de la méthode d’autotuning dépend de l’application, de l’accessibilité du moteur, des exigences de commande et de la possibilité de faire tourner l’arbre en toute sécurité. La méthode la plus avancée ne sera pas toujours réalisable sur une installation de production en fonctionnement.

De manière simplifiée, on peut adopter la règle suivante :

• Line to Line Resistance est à choisir lorsqu’une identification rapide des paramètres de base est nécessaire et que le rotor ne peut pas tourner.
• L’autotuning statique convient lorsque le moteur reste raccordé à la machine, mais qu’une identification plus précise des paramètres électriques est nécessaire.
• L’autotuning rotatif est la meilleure solution lorsque le moteur peut être désaccouplé de la charge en toute sécurité et que l’application exige la meilleure qualité de commande possible.

Le variateur compact Yaskawa GA500 est très souvent utilisé dans des applications où comptent une mise en service rapide, le gain de place dans l’armoire et un fonctionnement fiable dans les tâches d’entraînement typiques. Yaskawa GA700 est quant à lui souvent choisi pour des applications plus exigeantes, où une fonctionnalité plus large, une flexibilité de commande et la possibilité de fonctionner dans des systèmes d’automatisation plus complexes sont importantes.

Quel que soit le modèle de variateur, la procédure de mise en service doit être menée de manière méthodique. Il faut d’abord vérifier le raccordement, l’alimentation, les paramètres moteur, le mode de commande et les signaux d’entrée. Ce n’est qu’ensuite qu’il est judicieux d’effectuer l’autotuning et le test de fonctionnement de l’entraînement dans les conditions réelles de la machine.

Symptômes d’une configuration incorrecte ou d’un autotuning mal réalisé

Un paramétrage incorrect du variateur ou un autotuning mal choisi peut provoquer des symptômes similaires à une panne matérielle. Pour cette raison, dans le service industriel, il est important de ne pas remplacer immédiatement le variateur, le moteur ou les câbles avant d’avoir vérifié la configuration de l’entraînement.

Les symptômes typiques des problèmes de configuration comprennent :

• le moteur ne démarre pas malgré un signal de démarrage correct,
• le variateur signale une erreur lors de la tentative de démarrage,
• l’entraînement fonctionne de manière instable à basse vitesse,
• le moteur n’atteint pas la vitesse réglée,
• le couple au démarrage est trop faible,
• des surcharges ou des alarmes de surintensité apparaissent,
• le moteur chauffe excessivement,
• la machine fonctionne de manière irrégulière après le remplacement du variateur,
• le variateur ne se comporte pas comme l’ancien variateur dans la même application.

Ces symptômes peuvent résulter d’un courant nominal mal saisi, d’une tension incorrecte, d’un mauvais nombre de pôles, d’une vitesse nominale inadaptée, d’un mode de commande mal choisi, de problèmes avec le codeur, d’erreurs de communication industrielle ou d’un endommagement des circuits de puissance. C’est pourquoi un diagnostic efficace doit inclure à la fois les paramètres du variateur, les mesures électriques et l’analyse des conditions de fonctionnement de la machine.

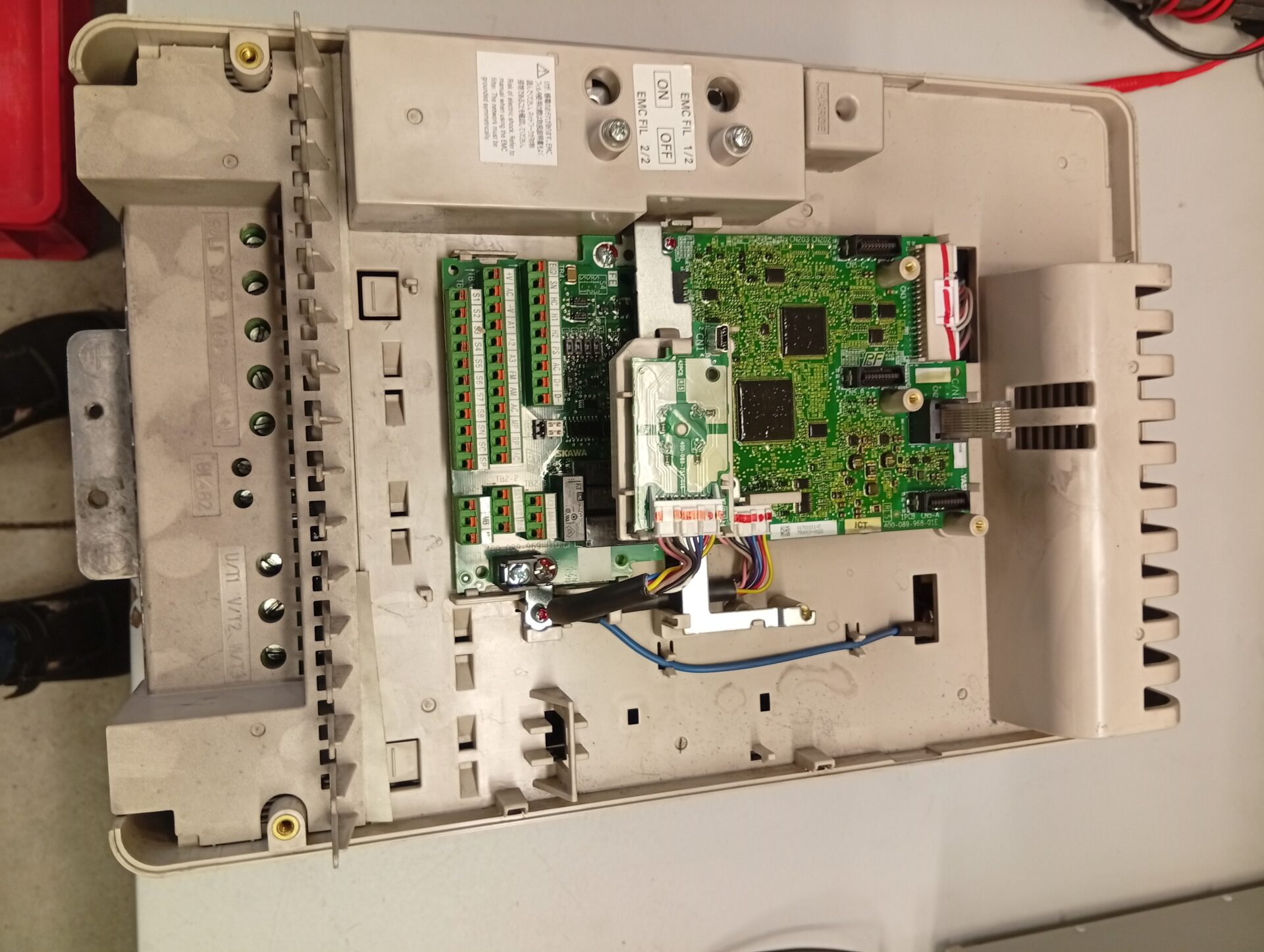

Service, réparation et paramétrage des variateurs Yaskawa en pratique

Dans les usines industrielles, le variateur est un élément critique pour la continuité de la production. Sa panne ou sa configuration incorrecte peut arrêter une ligne, réduire le rendement de la machine ou provoquer un fonctionnement instable du processus. C’est pourquoi, en cas de problèmes avec les variateurs Yaskawa, il vaut la peine d’envisager non seulement le remplacement de l’appareil, mais aussi le diagnostic, la réparation, la régénération et un nouveau paramétrage.

Dans le cadre du service, il est notamment possible d’effectuer :

• le diagnostic d’un variateur Yaskawa après une panne,
• la vérification des circuits de puissance et de l’électronique de commande,
• la vérification du circuit intermédiaire DC, de l’alimentation et des voies de mesure,
• le contrôle des entrées, sorties et signaux de commande,
• les tests du variateur avec moteur,
• la restauration ou la correction des paramètres,
• le paramétrage du variateur pour une application spécifique,
• la réalisation de l’autotuning et des essais fonctionnels,
• la régénération du variateur, si son état technique le permet,
• la modernisation du système d’entraînement lors du remplacement d’un ancien variateur par un modèle plus récent.

La réparation d’un variateur Yaskawa peut être particulièrement rentable lorsque l’appareil fonctionne dans une machine existante, possède une configuration atypique ou lorsque son remplacement rapide par un nouveau modèle nécessiterait de reconcevoir la commande. Dans de nombreux cas, un diagnostic correct, une régénération et un nouveau réglage des paramètres permettent de remettre l’entraînement en service sans arrêt coûteux et sans risque de remplacer accidentellement l’appareil par un modèle incompatible.

En cas de modernisation, l’analyse de l’ensemble du système est également importante. Un nouveau variateur Yaskawa peut nécessiter l’adaptation des paramètres au moteur existant, au mode de consigne de vitesse, aux signaux provenant du PLC, du panneau HMI, du codeur, des modules E/S et aux exigences technologiques de la machine. La modernisation ne doit donc pas se limiter au simple montage de l’appareil dans l’armoire.

Signalez au service RGB votre besoin de réparation d’un variateur Yaskawa GA500 ou GA700 à l’aide du formulaire -> signaler une réparation

Appelez : +48 717 500 983

Bibliographie :

• Yaskawa Electric Corporation, “GA500 AC Micro Drives for Industrial Applications”, Technical Manual, No. SIEP C710617 53C, 06.2023, Japon. [Online]. https://www.yaskawa.eu.com/Global%20Assets/Downloads/Technical_Documentation/Inverter_Drives/GA500/GA500_TM_EN.pdf [consulté le : 08.05.2026]
• Yaskawa Electric Corporation, “GA700 Series AC Drive for Industrial Applications”, Technical Manual, No. SIEP C710617 05I, 10.2023, Japon. [Online]. https://www.yaskawa.eu.com/Global%20Assets/Downloads/Technical_Documentation/Inverter_Drives/GA700/SIEP_C710617_05I_GA700_TM_EN.pdf [consulté le : 08.05.2026]
