Quelles sont les causes de panne du variateur ACS310 ? Diagnostic des défaillances dans les variateurs compacts ABB

Les causes les plus fréquentes de panne du variateur ACS310 sont un mauvais raccordement de l’alimentation, une surcharge de l’entraînement, un court-circuit côté moteur, une défaillance de l’étage de puissance, une surchauffe, l’encrassement de l’électronique, le vieillissement des condensateurs, les surtensions ainsi que des tests incorrects réalisés sans connaissance de la construction du variateur. L’ABB ACS310 est un variateur de fréquence compact conçu principalement pour les pompes et les ventilateurs. C’est pourquoi son diagnostic doit prendre en compte non seulement le variateur lui-même, mais aussi le moteur, l’installation, les paramètres de l’application, le système de commande et les conditions de fonctionnement dans l’armoire.

Dans la pratique de la maintenance, une panne de variateur ne signifie que rarement un problème limité à un seul composant électronique. L’arrêt d’un variateur de fréquence peut résulter d’un défaut de l’étage de puissance, d’une erreur de configuration, d’un moteur surchargé, de problèmes d’alimentation, d’un ventilateur défectueux, d’une communication industrielle incorrecte ou de dommages survenus après une intervention antérieure sur l’installation.

C’est pourquoi, lors du diagnostic du variateur de fréquence ABB ACS310, il est important d’associer des connaissances en électronique industrielle, automatisme, systèmes d’entraînement et conditions de fonctionnement de la machine. Un remplacement rapide mais superficiel du variateur, sans vérification de la cause de la panne, peut entraîner une nouvelle défaillance de l’appareil neuf ou réparé.

Vous souhaitez limiter l’arrêt d’une pompe, d’un ventilateur ou d’une installation HVAC ? Envoyez les symptômes de panne du variateur ACS310 à RGB Elektronika.

Appelez : +48 717 500 983

ABB ACS310 dans les applications de pompes et de ventilateurs : ce qu’il faut savoir avant le diagnostic

Qu’est-ce que le variateur de fréquence ABB ACS310 ?

ABB ACS310 est un variateur ABB compact destiné à la commande de moteurs à courant alternatif, notamment dans les applications de pompes et de ventilateurs. L’appareil a été conçu pour la régulation des entraînements dont le rendement doit dépendre de la demande actuelle du processus, par exemple de la pression, du débit ou d’une autre variable technologique.

Le variateur de fréquence ABB ACS310 est utilisé notamment dans les systèmes de pompage, les ventilateurs centrifuges, les installations HVAC, les pompes de surpression et les applications où l’optimisation de la consommation d’énergie est importante. Un entraînement correctement sélectionné et configuré permet de réduire les coûts d’exploitation, d’améliorer l’efficacité énergétique du système et de diminuer la charge mécanique de l’installation.

Du point de vue du diagnostic, il est important de rappeler que l’ACS310 n’est pas un élément universel détaché de l’application. Son état technique doit être évalué avec le moteur, l’installation d’alimentation, la charge mécanique, le système de commande, les capteurs de processus et l’environnement de fonctionnement.

Caractéristiques clés de l’ABB ACS310 importantes pour le service

Les informations techniques indiquent que le variateur ABB ACS310 est disponible dans une plage de puissance de 0,37 kW à 22 kW, avec des variantes comprenant notamment :

• 0,37 à 11 kW avec alimentation 200 V,
• 0,37 à 22 kW avec alimentation 400 V,
• un boîtier avec indice de protection IP20,
• des fonctions intégrées pour la commande de pompes et de ventilateurs,
• la régulation PID,
• la commande multipompe, c’est-à-dire en cascade,
• des fonctions d’autonettoyage des pompes,
• des fonctions de remplissage,
• un adaptateur Modbus EIA-485 intégré,
• la possibilité de montage mural ou dans une armoire de commande.

Ces fonctions sont un avantage important en exploitation, mais lors du diagnostic elles signifient également qu’il faut vérifier non seulement l’électronique de puissance, mais aussi les signaux de commande, les paramètres PID, la communication Modbus, l’état des capteurs et la logique de fonctionnement de l’ensemble du système.

Où le variateur compact ABB ACS310 fonctionne-t-il le plus souvent ?

Le variateur compact ABB ACS310 fonctionne le plus souvent dans des applications où le moteur ne doit pas travailler en permanence à pleine vitesse. Les exemples typiques sont :

• les pompes de surpression,
• les pompes de circulation,
• les ventilateurs centrifuges,
• les installations de ventilation,
• les systèmes HVAC,
• les systèmes de maintien de pression,
• les installations technologiques avec régulation du débit,
• les systèmes multipompes fonctionnant en cascade.

Dans ces applications, une panne du variateur peut arrêter non seulement un moteur isolé, mais tout le processus technologique. L’arrêt d’une pompe peut entraîner une baisse de pression, une absence de refroidissement, une interruption de la circulation du fluide ou l’arrêt d’une partie de la production. Une panne de ventilateur peut à son tour influencer la ventilation, la température, la sécurité du processus ou les conditions de fonctionnement des équipements dans l’atelier.

Pourquoi les conditions de fonctionnement influencent-elles la fiabilité du variateur ?

L’ABB ACS310 possède un boîtier IP20, il doit donc fonctionner dans des conditions d’installation appropriées. En pratique, cela signifie que l’environnement de fonctionnement a une grande influence sur la fiabilité de l’appareil. Une température trop élevée dans l’armoire, des conduits de ventilation encrassés, la poussière, l’humidité, une mauvaise circulation de l’air ou un montage sans respect des dégagements de service peuvent réduire la durée de vie de l’électronique.

Dans les variateurs de fréquence, les étages de puissance, les condensateurs du circuit intermédiaire DC, les alimentations auxiliaires, les ventilateurs de refroidissement et l’électronique de commande sont particulièrement sensibles. Si le variateur fonctionne dans une armoire poussiéreuse, à température élevée ou à proximité de sources de perturbations CEM, le risque de panne augmente.

Conseil pratique pour la maintenance : si l’ACS310 signale cycliquement des erreurs, s’arrête après un certain temps ou fonctionne correctement uniquement à charge réduite, le diagnostic ne doit pas se limiter à l’effacement de l’alarme. Il convient de vérifier les conditions de refroidissement, le moteur, les câbles, la charge mécanique et l’historique des erreurs de l’entraînement.

Les causes les plus fréquentes de panne du variateur ACS310 et le diagnostic des défaillances du variateur

Quelles sont les causes les plus fréquentes de panne du variateur ACS310 ?

Les causes de panne du variateur ACS310 peuvent être classées en causes électriques, thermiques, environnementales, d’exploitation, de configuration et de montage. Cette organisation facilite le diagnostic, car un même symptôme, par exemple l’absence de démarrage du moteur, peut résulter aussi bien d’un défaut du variateur que d’une erreur de commande, d’un problème moteur ou d’un signal incorrect provenant de l’installation.

Les causes de défaillance les plus fréquentes sont :

• mauvais raccordement de l’alimentation, en particulier l’application de la tension réseau sur les bornes de sortie de l’entraînement,
• court-circuit côté moteur ou endommagement des câbles moteur,
• surcharge de l’entraînement résultant d’un mauvais dimensionnement de la puissance ou de problèmes mécaniques,
• surchauffe du variateur due à l’encrassement, à une mauvaise ventilation ou à une température trop élevée dans l’armoire,
• défaillance de l’étage de puissance, par exemple des transistors IGBT ou des circuits de commande de grille,
• usure des condensateurs dans le circuit intermédiaire DC,
• surtensions et perturbations CEM dans l’installation d’alimentation ou de commande,
• humidité, poussière et salissures conductrices se déposant sur l’électronique,
• erreurs de paramètres, notamment dans les applications avec régulation PID ou commande multipompe,
• tests d’isolement incorrects réalisés sur des composants de l’entraînement,
• défaillances de communication, par exemple des problèmes avec le bus Modbus EIA-485,
• vieillissement des composants électroniques lié à un fonctionnement prolongé en conditions industrielles.

Il faut rappeler que le variateur de fréquence ABB ACS310 peut tomber en panne brutalement ou progressivement. Les défaillances soudaines sont souvent liées à un mauvais raccordement, un court-circuit, une surtension ou une défaillance du moteur. La détérioration progressive du fonctionnement résulte plus souvent du vieillissement des condensateurs, de l’augmentation de la température, de l’encrassement, d’un fonctionnement instable du ventilateur ou d’une dégradation de l’état des connexions.

Quels symptômes indiquent une défaillance du variateur ABB ACS310 ?

Symptôme	Cause possible	Que faut-il vérifier ?
Le variateur ne démarre pas	Absence d’alimentation, alimentation auxiliaire défectueuse, défaillance de l’électronique de commande	Alimentation d’entrée, fusibles, bornes, tension DC, état de la carte de commande
Le moteur ne démarre pas malgré la commande	Erreur de commande, sortie endommagée, paramètres incorrects, absence de signal de démarrage	Entrées numériques, signaux analogiques, paramètres, sortie U2 V2 W2, état du moteur
Le variateur s’arrête pendant le fonctionnement	Surcharge, surchauffe, chutes de tension, problème mécanique	Courant moteur, ventilation, température de l’armoire, charge de la pompe ou du ventilateur
Des erreurs de communication apparaissent	Problème avec Modbus EIA-485, perturbations, adressage incorrect, port endommagé	Câbles de communication, blindage, paramètres de transmission, terminaison du bus
Le moteur fonctionne de manière irrégulière	Erreur de paramètres, moteur endommagé, problème avec le capteur de processus, régulation PID instable	Paramètres de rampes, PID, capteur de pression ou de débit, câbles moteur
Le variateur chauffe fortement	Encrassement, absence de flux d’air, surcharge, ventilateur défectueux	Refroidissement, conduits de ventilation, charge, température ambiante
Après remplacement, le variateur tombe à nouveau en panne	Cause primaire non éliminée, moteur endommagé, erreur d’installation	Moteur, câbles, charge mécanique, mode de raccordement et paramètres de l’application

Si les symptômes apparaissent de façon aléatoire, il convient de porter une attention particulière à la température, aux vibrations, à la qualité des connexions, aux perturbations CEM et à l’état des câbles. Dans les applications de pompes et de ventilateurs, les problèmes peuvent également provenir du processus lui-même, par exemple d’une pompe bloquée, d’un filtre colmaté, d’un débit incorrect ou d’une résistance mécanique excessive.

Erreurs de raccordement pouvant endommager définitivement le variateur de fréquence ABB ACS310

L’un des avertissements les plus importants concernant l’ACS310 est l’interdiction de raccorder l’alimentation réseau aux bornes de sortie de l’entraînement. Il ne faut pas raccorder l’alimentation réseau aux bornes U2, V2 et W2. L’application de la tension réseau à la sortie du variateur peut entraîner une défaillance irréversible du variateur.

Il s’agit d’une erreur qui peut survenir en pratique lors du remplacement d’un appareil, de la modification d’une armoire, d’un mauvais marquage des câbles ou d’un raccordement précipité de l’entraînement pendant une panne de production. Elle peut entraîner la détérioration des transistors IGBT, des circuits de commande, des pistes de courant ou d’autres composants de l’étage de puissance.

Les erreurs de montage à risque comprennent également :

• l’inversion des câbles d’alimentation et des câbles moteur,
• le raccordement d’un moteur avec une isolation endommagée,
• l’absence de mise à la terre correcte,
• des câbles moteur trop longs sans prise en compte des recommandations d’installation,
• l’absence de blindage dans un environnement fortement perturbé,
• un cheminement incorrect des câbles de puissance et de commande,
• le montage du variateur dans une armoire sans ventilation adéquate,
• le choix d’un variateur d’une puissance trop faible par rapport à l’application.

Si le variateur ABB ACS310 a été endommagé après un raccordement, un remplacement de moteur ou une modernisation de l’armoire, il est recommandé de faire réaliser un diagnostic avant la remise en service du système. RGB Elektronika effectue le diagnostic et la réparation de variateurs industriels, afin de limiter le risque d’une nouvelle défaillance.

Appelez : +48 717 500 983

Que ne faut-il pas faire lors du test d’un variateur ACS310 ?

Lors du diagnostic du variateur ACS310, il faut faire preuve de prudence, car certains tests utilisés sur les moteurs ou les câbles ne peuvent pas être réalisés directement sur les composants du variateur. Il ne faut pas réaliser de tests de tension ni de mesures de résistance d’isolement sur les composants de l’entraînement, tels qu’un test hi-pot ou une mesure avec un mégohmmètre.

Cela résulte de la construction du variateur de fréquence. À l’intérieur de l’entraînement se trouvent des circuits de limitation de tension qui peuvent couper automatiquement la tension de test. Ces tests peuvent endommager l’électronique de l’entraînement, même s’ils semblent constituer une procédure standard du point de vue du diagnostic classique du moteur.

En pratique, cela signifie qu’il faut séparer le diagnostic :

• vérifier le moteur séparément,
• vérifier les câbles moteur séparément,
• diagnostiquer le variateur de fréquence séparément,
• ne pas effectuer de tests d’isolement à travers le variateur,
• ne pas appliquer de haute tension de test sur les bornes de l’entraînement,
• ne pas démarrer le variateur après un court-circuit sans contrôle préalable de l’étage de puissance.

Chaque variateur subit en usine des tests d’isolement entre le circuit principal et le boîtier ou le châssis de support. Les essais effectués ultérieurement de manière incorrecte n’augmentent pas la sécurité, mais peuvent endommager l’appareil.

Comment se déroule le diagnostic des défaillances du variateur en atelier ?

Un diagnostic professionnel des défaillances du variateur doit comprendre l’inspection visuelle, les mesures électriques, l’analyse des étages de puissance ainsi que l’évaluation des conditions dans lesquelles l’appareil fonctionnait. L’objectif n’est pas seulement de confirmer que le variateur est endommagé, mais de déterminer ce qui a pu provoquer la panne.

Dans le cas de l’ABB ACS310, le diagnostic peut notamment comprendre :

• L’identification de l’appareil à partir du modèle, de la puissance, de la tension d’alimentation, du numéro catalogue et des données de la plaque signalétique.
• L’inspection extérieure, c’est-à-dire l’évaluation des bornes, du boîtier, des traces de surchauffe, de l’encrassement, des dommages mécaniques et de l’odeur de brûlé.
• Le contrôle du circuit d’alimentation, y compris l’entrée, le pont redresseur, le circuit intermédiaire DC et les condensateurs.
• La vérification de l’étage de puissance, en particulier des transistors IGBT, des connexions de puissance et des circuits de commande.
• La vérification de l’électronique de commande, des alimentations auxiliaires, des entrées numériques, des entrées analogiques et du panneau de commande.
• L’analyse de la communication, si le variateur fonctionne dans un système Modbus EIA-485 ou s’il est connecté à un automate PLC supérieur.
• Le contrôle du refroidissement, c’est-à-dire du ventilateur, des canaux de circulation d’air et des traces de fonctionnement à température élevée.
• L’analyse des paramètres d’application, notamment les rampes, les limites de courant, la régulation PID et les fonctions de pompage.
• Les tests après réparation, comprenant le démarrage, le contrôle du fonctionnement et la vérification de la stabilité sous charge.

Dans un diagnostic bien réalisé, il est important de distinguer la panne du variateur lui-même d’un problème externe. Si le moteur, le câble moteur, la pompe, le ventilateur, le capteur de processus ou l’installation d’alimentation est défectueux, la réparation du variateur seule peut ne pas résoudre durablement le problème.

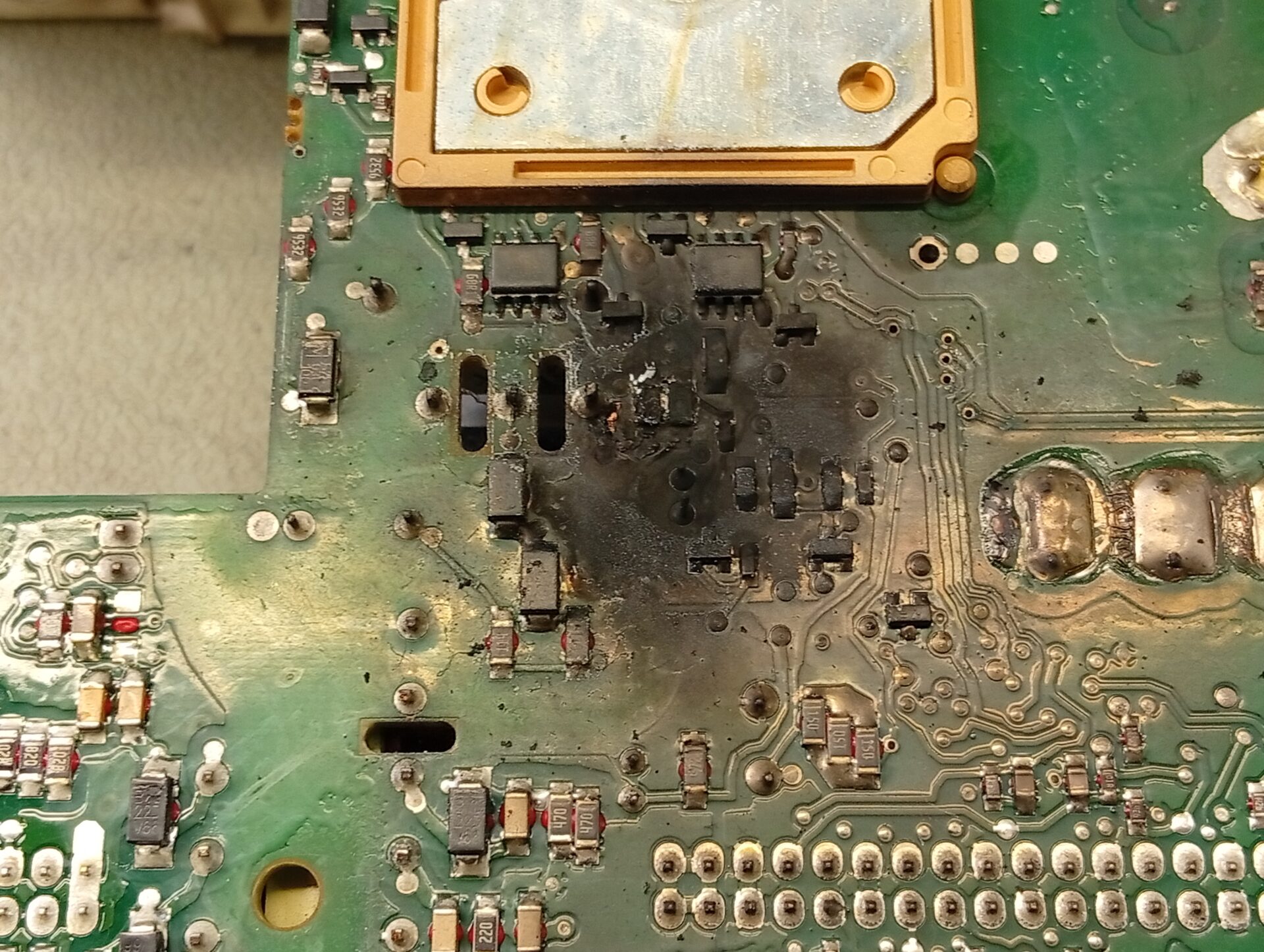

Qu’est-ce qui peut endommager l’étage de puissance dans l’ABB ACS310 ?

L’étage de puissance est l’une des zones les plus importantes et les plus sollicitées d’un variateur de fréquence. Dans les variateurs comme l’ABB ACS310, il est responsable de la conversion de l’énergie et de la commande du moteur. En cas de court-circuit, de surcharge, de mauvais raccordement ou de surtension, les dommages peuvent être soudains et étendus.

Les causes typiques de défaillance de l’étage de puissance sont :

• un court-circuit à la sortie du variateur,
• une détérioration de l’isolation des enroulements du moteur,
• un claquage du câble moteur vers le blindage ou le boîtier,
• l’application de la tension réseau sur les bornes U2, V2, W2,
• une charge mécanique trop élevée de la pompe ou du ventilateur,
• des surcharges fréquentes au démarrage,
• un fonctionnement à température élevée,
• une défaillance des condensateurs du circuit DC,
• des surtensions dans le réseau d’alimentation,
• l’absence de protection efficace contre les perturbations et les surtensions.

Les symptômes d’une défaillance de l’étage de puissance peuvent être le déclenchement immédiat des protections, l’impossibilité de démarrer le moteur, des messages d’erreur, des dommages visibles sur les composants, des traces d’arc électrique ou une nouvelle panne après une tentative de redémarrage.

Pourquoi l’ACS310 peut-il surchauffer ?

La surchauffe est l’une des causes fréquentes de fonctionnement instable des variateurs compacts. Un ACS310 fonctionnant dans une armoire de commande nécessite un refroidissement et des conditions de montage appropriés. Si la température à l’intérieur de l’armoire est trop élevée et que les conduits de ventilation sont encrassés, les composants électroniques vieillissent plus rapidement.

Les causes les plus fréquentes de surchauffe sont :

• des conduits de ventilation encrassés,
• un ventilateur endommagé ou usé,
• des dégagements de montage trop faibles,
• un fonctionnement dans une armoire sans ventilation forcée,
• une température ambiante trop élevée,
• un fonctionnement continu proche de la limite de charge,
• une accumulation de poussière industrielle,
• un montage à proximité d’autres sources de chaleur.

Dans le cas des pompes et des ventilateurs, il est également particulièrement important de vérifier si le système mécanique ne provoque pas une charge excessive du moteur. Une roue bloquée, des résistances d’écoulement, des roulements usés ou un problème avec le fluide peuvent entraîner une surcharge qui se manifeste côté variateur.

Comment les erreurs de paramètres influencent-elles le fonctionnement du variateur ABB ACS310 ?

Toute panne ne signifie pas nécessairement une détérioration physique de l’électronique. Dans de nombreux cas, le problème vient des paramètres, notamment lorsque le variateur commande une pompe ou un ventilateur dans un système de régulation. L’ACS310 offre des fonctions telles que la régulation PID, la commande multipompe, l’autonettoyage des pompes et les fonctions de remplissage. Une mauvaise configuration de ces fonctions peut provoquer un fonctionnement instable de l’entraînement.

Les problèmes de configuration typiques sont :

• des rampes d’accélération et de freinage mal réglées,
• des limites de courant trop basses ou trop élevées,
• des données moteur incorrectes,
• un signal de consigne de vitesse incorrect,
• des réglages instables du régulateur PID,
• un sens de rotation mal configuré,
• une configuration incorrecte des entrées numériques,
• un adressage ou des paramètres de communication Modbus incorrects,
• une absence d’adaptation des paramètres aux caractéristiques de la pompe ou du ventilateur.

Dans ces situations, le diagnostic des défaillances du variateur doit inclure non seulement les mesures de l’électronique, mais aussi l’analyse des paramètres de l’application. Pour la maintenance, il est essentiel qu’après réparation l’appareil revienne sur la machine avec la bonne configuration ou que celle-ci puisse être restaurée à partir de la documentation.

Quand vaut-il la peine de faire réparer un variateur ABB ACS310 ?

La réparation du variateur ABB ACS310 est particulièrement pertinente lorsque l’appareil fonctionne dans une installation existante, qu’il est déjà adapté à l’application et que son remplacement nécessiterait du temps supplémentaire, des modifications dans l’armoire, une nouvelle configuration ou des changements dans le système de commande.

Il vaut la peine de demander un diagnostic et une réparation si :

• le variateur ne démarre pas,
• le variateur signale des erreurs et arrête l’application,
• le moteur ne démarre pas malgré une commande correcte,
• l’ACS310 surchauffe ou s’arrête pendant le fonctionnement,
• un court-circuit s’est produit côté moteur,
• les câbles ont été mal raccordés,
• le variateur a fonctionné dans une armoire poussiéreuse ou chaude,
• des traces de dommages, de surchauffe ou de brûlure sont visibles,
• l’appareil fait partie d’un processus de production important,
• vous souhaitez vérifier la cause de la panne avant d’acheter un autre variateur.

Vous avez un variateur de fréquence ABB ACS310 endommagé ? Demandez un diagnostic chez RGB Elektronika. Nous vérifierons l’étage de puissance, l’électronique de commande, l’alimentation, le refroidissement et les causes possibles de la panne afin de contribuer à réduire l’arrêt de la machine.

ABB ACS310 et les autres éléments d’automatisation dans la machine

Dans de nombreuses applications, le variateur ABB ACS310 fonctionne avec d’autres éléments d’automatisation industrielle, tels que des automates PLC, des panneaux HMI, des modules E/S, des capteurs de pression, des convertisseurs de signaux, des alimentations, des contacteurs, des protections, des démarreurs progressifs ou des systèmes de commande supérieurs. C’est pourquoi un diagnostic incorrect peut conduire au remplacement inutile d’un variateur fonctionnel.

Par exemple, l’absence de réaction de l’entraînement à une commande de démarrage peut résulter d’une entrée numérique endommagée, mais aussi d’une absence de signal de l’automate PLC, d’une erreur dans le panneau HMI, d’un câble de commande coupé, d’une logique de verrouillage incorrecte ou d’un signal d’urgence actif. De même, le fonctionnement instable d’une pompe peut être dû à un capteur de pression défectueux, et non au variateur lui-même.

C’est pourquoi un diagnostic professionnel des défaillances des variateurs doit prendre en compte l’ensemble du système d’entraînement et de commande. Ce n’est qu’alors qu’il est possible de déterminer de manière responsable s’il faut réparer l’ACS310, corriger les paramètres, remplacer le moteur, améliorer l’installation ou éliminer un problème dans le système de commande.

Un diagnostic rapide de l’ACS310 réduit les arrêts et le coût de la panne

Les causes de panne du variateur ACS310 résultent le plus souvent de problèmes d’alimentation, de surcharge, de surchauffe, de mauvais raccordement, de défaillance du moteur, de courts-circuits, de surtensions, d’encrassement, du vieillissement de l’électronique ou de tests de diagnostic incorrects. L’ABB ACS310 est un variateur compact pour pompes et ventilateurs. Son diagnostic doit donc toujours couvrir à la fois l’appareil et l’application dans laquelle il fonctionne.

Les règles les plus importantes sont simples : ne pas appliquer la tension réseau sur les bornes de sortie U2, V2 et W2, ne pas effectuer de tests hi-pot ni de mesures de résistance d’isolement sur les composants de l’entraînement, ne pas démarrer le variateur après un court-circuit sans contrôle de l’étage de puissance et ne pas remplacer l’appareil sans déterminer la cause primaire de la panne.

Pour une usine de production, un diagnostic correctement réalisé des défaillances du variateur signifie un risque réduit de nouvel arrêt, un meilleur contrôle des coûts et une plus grande sécurité de fonctionnement du système d’entraînement. Si l’ACS310 est responsable d’une pompe, d’un ventilateur, de la pression, du débit ou de la ventilation du processus, un diagnostic rapide a une importance directe pour la continuité de la production.
