Que signifient les vibrations du moteur Lenze MH ? Signes d’alerte dans les moteurs triphasés Lenze

Les vibrations du moteur Lenze MH indiquent le plus souvent un problème mécanique, par exemple des roulements usés, un déséquilibre du rotor, un ventilateur encrassé, un mauvais alignement ou une charge excessive du système d’entraînement. Plus rarement, elles proviennent de défauts électriques, comme une asymétrie de l’alimentation, des problèmes d’isolation des enroulements ou une détérioration d’éléments de la cage du rotor. Si les vibrations s’accompagnent de bruit, de surchauffe, d’une hausse de la consommation de courant ou de chocs métalliques, le moteur ne doit pas continuer à fonctionner sans diagnostic complémentaire.
Dans une usine de production, les vibrations ne sont pas seulement une question de confort de fonctionnement de la machine. Elles signalent que la charge mécanique, thermique ou électrique commence à augmenter dans le système d’entraînement. Ignorer ces symptômes peut entraîner des dommages sur l’arbre, les roulements, les enroulements, l’accouplement, le réducteur, le ventilateur, voire sur toute la machine entraînée.

C’est pourquoi un moteur Lenze MH, comme tout moteur triphasé Lenze industriel, doit être évalué non seulement selon le fait qu’il tourne encore. La qualité de fonctionnement, la température, le niveau de vibrations, le courant sur les phases, l’état des liaisons mécaniques et les conditions de refroidissement comptent également.

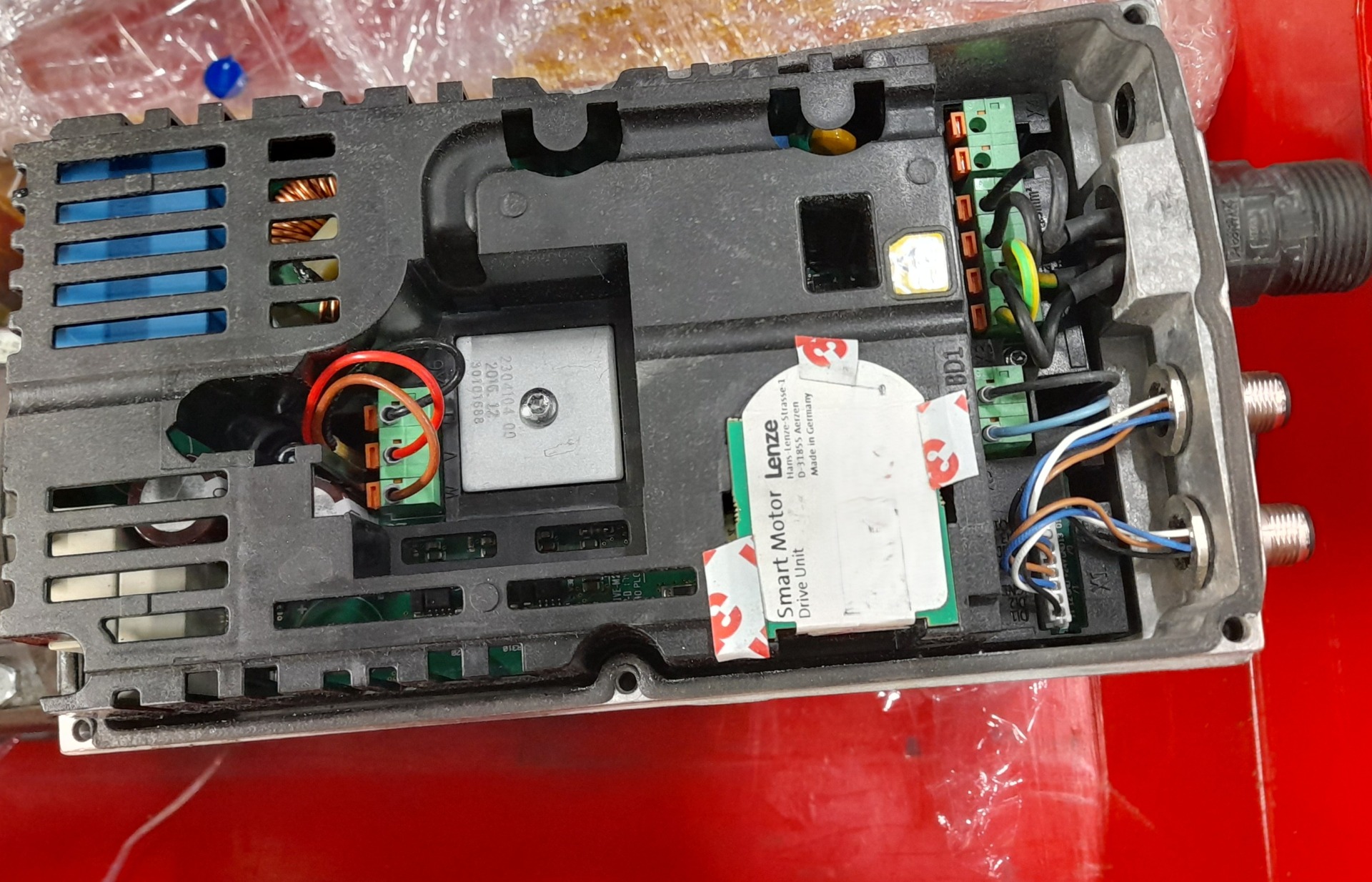

RGB Elektronika réalise le diagnostic, le service, la régénération, la modernisation ainsi que la réparation de moteurs Lenze
et d’autres éléments de systèmes d’entraînement. Nous aidons à déterminer si l’équipement peut être réparé,
s’il nécessite un remplacement des roulements, ou si le problème provient de la mécanique, de l’alimentation, du variateur, de l’accouplement
ou de la machine entraînée.

Appelez : +48 717 500 983

Pourquoi un moteur Lenze MH commence-t-il à vibrer pendant le fonctionnement ?

Qu’est-ce qui distingue le moteur triphasé Lenze MH dans les applications industrielles ?

Les moteurs de la série Lenze MH sont des moteurs asynchrones triphasés utilisés dans de nombreuses applications industrielles courantes. Ils fonctionnent notamment dans les convoyeurs, les pompes, les ventilateurs, les systèmes de transport simples et les systèmes d’entraînement de complexité moyenne.

D’un point de vue technique, le moteur IE2 Lenze est une construction conçue pour de longues années de fonctionnement
en environnement industriel. La série MH comprend des unités dans une large plage de puissance, d’environ 0,12 kW
à 45 kW. Les variantes typiques sont alimentées en 230/400 V ou 460 V AC, et le couple généré peut aller de quelques à plusieurs centaines de newtons-mètres, selon la version.

C’est une construction robuste, mais elle reste soumise à l’usure d’exploitation. Les roulements, le ventilateur, l’arbre, l’accouplement, les éléments de fixation, l’isolation des enroulements et les raccordements électriques travaillent sous charge. Même un moteur correctement sélectionné peut donc commencer à présenter des signes d’usure après plusieurs années.

Les causes les plus fréquentes des vibrations d’un moteur électrique Lenze

Les vibrations d’un moteur électrique apparaissent rarement sans raison. Dans la pratique du service, elles sont le plus souvent
la conséquence d’un défaut mécanique progressif. Parfois, le problème commence par un léger jeu, un encrassement ou un montage incorrect. Avec le temps, les vibrations se transmettent aux éléments suivants du système.

Les causes les plus fréquentes de vibrations dans les moteurs Lenze MH sont :

• roulement endommagé dans un moteur Lenze,
• absence de lubrification ou contamination des roulements,
• déséquilibre du rotor ou du ventilateur de refroidissement,
• pales de ventilateur encrassées,
• poulie, accouplement ou élément monté sur l’arbre endommagé,
• mauvais alignement du moteur par rapport à la machine entraînée,
• jeux au niveau de la fixation du moteur ou de la base de la machine,
• surcharge du système d’entraînement,
• asymétrie de la tension d’alimentation,
• défauts des enroulements ou des éléments du rotor.

Roulement endommagé dans un moteur Lenze

L’une des causes les plus fréquentes de vibrations est un roulement endommagé dans un moteur Lenze. Les roulements reprennent les charges axiales et radiales, stabilisent le fonctionnement de l’arbre et influencent la qualité de fonctionnement de tout l’entraînement.
Lorsqu’ils commencent à s’user, des microjeux, du bruit, une hausse de température et des vibrations apparaissent.

Les symptômes d’un roulement endommagé peuvent inclure un hurlement, des sifflements, des grincements, des chocs métalliques, un fonctionnement irrégulier, une hausse de température près des flasques de roulement et des vibrations perceptibles sur le corps du moteur.
Dans de nombreux cas, les premières dérives peuvent être détectées plus tôt au moyen de mesures vibratoires, avant que le bruit ne devienne audible pour l’opérateur.

Les dommages des roulements peuvent provenir de l’usure naturelle, de la contamination, d’une lubrification incorrecte, d’une surcharge, d’erreurs d’alignement, d’une température de fonctionnement trop élevée ou de vibrations provenant de la machine entraînée. C’est pourquoi le simple remplacement du roulement sans recherche de la cause peut ne pas résoudre durablement la panne.

Déséquilibre du rotor, ventilateur encrassé et jeux mécaniques

Le déséquilibre du rotor ou des éléments montés sur l’arbre provoque des charges cycliques qui se transmettent aux roulements, au carter et à la structure de la machine. En pratique, la source du problème n’est pas toujours le rotor lui-même. Les pales de ventilateur encrassées, un ventilateur de refroidissement endommagé, une poulie fonctionnant de manière irrégulière, un accouplement mal choisi ou une petite détérioration mécanique après une panne précédente sont souvent en cause.

Dans les applications avec beaucoup de poussière, de copeaux, de fibres ou d’encrassements de production, le ventilateur et les ailettes de refroidissement peuvent perdre progressivement leur efficacité. Un encrassement apparemment mineur influence alors à la fois l’équilibrage et le refroidissement. Cela augmente le risque de vibrations et de surchauffe.

Erreurs de montage, défaut d’alignement et surcharge du système

Une cause très fréquente de panne est le mauvais alignement du moteur par rapport à la machine entraînée. Si l’arbre du moteur et l’arbre récepteur ne travaillent pas dans le même axe, l’accouplement commence à transmettre des forces supplémentaires. Il en résulte des vibrations, une hausse de température des roulements, une usure plus rapide des joints, des problèmes de réducteur et un fonctionnement irrégulier de tout le système.

Des symptômes similaires peuvent résulter d’une tension de courroie trop élevée, d’un accouplement mal choisi, d’une base moteur mal serrée, d’un châssis de machine déformé ou d’une surcharge mécanique. C’est pourquoi, lors du diagnostic, il ne suffit pas de vérifier le moteur seul. Il faut évaluer tout l’ensemble d’entraînement.

Asymétrie d’alimentation et défauts électriques

Bien que les vibrations aient le plus souvent une origine mécanique, elles peuvent parfois résulter de problèmes électriques. L’asymétrie des tensions, une consommation de courant inégale sur les phases, des défauts d’isolation, des courts-circuits entre spires
ou des problèmes avec les barres de la cage du rotor peuvent provoquer un champ magnétique irrégulier et des pulsations de couple.

Dans ce cas, le moteur peut fonctionner plus bruyamment, chauffer davantage et consommer plus de courant malgré l’absence de changement visible de la charge de la machine. Si le système est alimenté par un variateur de fréquence, il est également utile de vérifier les paramètres de l’entraînement, les câbles moteur, le blindage, la mise à la terre, les réglages de rampes, la fréquence de fonctionnement et l’historique des erreurs.

Quels symptômes accompagnent les vibrations du moteur Lenze MH ?

Les vibrations apparaissent rarement seules. Le plus souvent, elles s’accompagnent d’autres symptômes
qui aident à orienter le diagnostic.

• Bruit pendant le fonctionnement – hurlement, sifflements, chocs métalliques, grincements ou frottements peuvent indiquer
  une dégradation des roulements, un frottement d’éléments en rotation ou un problème de ventilateur.
• Surchauffe du moteur asynchrone – un carter excessivement chaud peut signaler une surcharge, un refroidissement limité, des démarrages trop fréquents, des problèmes d’enroulement ou des conditions de travail incorrectes.
• Variations de la consommation de courant – une hausse du courant sur une ou plusieurs phases peut indiquer une asymétrie d’alimentation, des résistances mécaniques, un problème d’isolation ou une surcharge.
• Fonctionnement irrégulier de la machine – à-coups, pulsations de couple, modification du bruit de fonctionnement et baisse de rendement peuvent indiquer un problème dans tout le système d’entraînement.
• Odeur d’isolation surchauffée – c’est un signal qui exige une réaction immédiate, car il peut indiquer une détérioration des enroulements.

Comment distinguer un fonctionnement normal du moteur d’un état de panne ?

Un moteur triphasé en bon état doit fonctionner de manière régulière. Un bruit électromagnétique et mécanique stable est acceptable, mais sans changement soudain de son, sans chocs métalliques,
sans impacts perceptibles et sans hausse excessive de température.

Un état d’alerte peut être suspecté lorsque :

• les vibrations sont apparues soudainement ou augmentent rapidement,
• le niveau de vibrations change avec la charge,
• le moteur commence à hurler, siffler ou cogner,
• le carter chauffe plus que d’habitude,
• la consommation de courant augmente sans raison technologique claire,
• de nouvelles vibrations sont apparues après une réparation mécanique de la machine,
• l’entraînement provoque des erreurs du variateur ou des protections,
• des problèmes de démarrage, de couple ou de stabilité de fonctionnement apparaissent.

Si le moteur Lenze MH travaille dans une application de production critique, il ne vaut pas la peine d’attendre que les symptômes deviennent
évidents. En maintenance industrielle, la panne la moins coûteuse est celle détectée avant l’arrêt de la ligne.

Comment diagnostiquer et entretenir les moteurs Lenze MH pour éviter les arrêts ?

En quoi consiste le diagnostic vibratoire des moteurs Lenze ?

Le diagnostic vibratoire des moteurs Lenze consiste à évaluer le niveau et le caractère des vibrations pendant le fonctionnement de l’entraînement. L’objectif n’est pas seulement de confirmer que le moteur vibre. Il est plus important de déterminer si la source du problème provient des roulements, d’un déséquilibre, de l’alignement, de jeux mécaniques, d’une résonance de la structure, du ventilateur, de l’accouplement, de la charge de la machine ou d’un problème électrique.

Le diagnostic peut inclure :

1. un entretien avec la maintenance et l’analyse des symptômes,
2. la vérification de l’historique de fonctionnement du moteur et des pannes précédentes,
3. la mesure des vibrations sur le carter et autour des roulements,
4. l’évaluation du bruit, de la température et de la stabilité de fonctionnement,
5. le contrôle du courant sur les différentes phases,
6. la vérification de l’alimentation, des connexions et de la boîte à bornes,
7. le contrôle de l’état du ventilateur et des ailettes de refroidissement,
8. la vérification de l’alignement du moteur avec la machine entraînée,
9. l’évaluation de l’accouplement, de la poulie, du réducteur ou d’autres éléments montés sur l’arbre,
10. un test après réparation ou régénération.

Une telle maintenance prédictive des moteurs électriques permet de détecter les dérives plus tôt qu’un contrôle visuel standard. C’est particulièrement important dans les applications où la panne d’un seul entraînement arrête un convoyeur, une pompe, un ventilateur, une ligne d’emballage ou une partie du processus technologique.

Que faut-il vérifier en cas de surchauffe d’un moteur asynchrone ?

La surchauffe d’un moteur asynchrone est l’un des principaux signaux d’alerte. La température influence directement la durée de vie de l’isolation des enroulements, de la graisse des roulements, des joints
et des éléments mécaniques. Si le moteur fonctionne trop chaud, la panne peut se développer très rapidement.

En cas de surchauffe, il est utile de vérifier :

• si les ailettes de refroidissement ne sont pas bloquées par la poussière, les dépôts ou l’huile,
• si le ventilateur de refroidissement est complet et correctement monté,
• si le moteur n’est pas surchargé mécaniquement,
• si le nombre de démarrages n’est pas trop élevé,
• si le courant sur les phases est équilibré,
• s’il n’y a pas de courts-circuits entre spires,
• si les roulements ne génèrent pas de frottement excessif,
• si le variateur ou le démarreur progressif sont correctement configurés.

Dans de nombreux cas, les inspections thermographiques sont utiles. Elles permettent de détecter rapidement les nœuds de roulement en surchauffe,
les problèmes dans la boîte à bornes, l’échauffement irrégulier du carter ou des points locaux de température élevée.

Quand le remplacement des roulements dans un moteur électrique Lenze est-il nécessaire ?

Le remplacement des roulements dans un moteur électrique Lenze est nécessaire lorsque le diagnostic confirme leur usure, une détérioration des chemins de roulement, un jeu excessif, du bruit, une surchauffe ou un niveau de vibrations élevé
dans la plage caractéristique de fonctionnement des roulements.

Il ne faut pas retarder le remplacement si les symptômes suivants apparaissent :

• chocs métalliques ou grincements,
• hurlement qui augmente avec la vitesse de rotation,
• jeu perceptible sur l’arbre,
• hausse de température près des flasques de roulement,
• fonctionnement instable après le démarrage,
• vibrations transmises à la structure de la machine,
• vibrations transmises à la structure de la machine,

Un remplacement professionnel des roulements doit également inclure l’évaluation de l’arbre, des logements de roulement, des flasques, des joints, du ventilateur et de la cause de la détérioration. Si l’origine de la panne était un mauvais alignement
ou une surcharge, les nouveaux roulements peuvent également se détériorer rapidement.

Réparation de moteurs Lenze, régénération et modernisation du système d’entraînement

Une panne du moteur Lenze MH ne signifie pas toujours qu’il faut acheter immédiatement une nouvelle unité.
Dans de nombreux cas, le diagnostic, la réparation, la régénération ou le remplacement de certains éléments sont rentables. La décision doit dépendre de l’état des enroulements, des roulements, de l’arbre, du carter, de la disponibilité des pièces, de la durée d’arrêt
et de l’importance de l’entraînement pour la production.

RGB Elektronika accompagne les sites industriels dans des services tels que :

• service des moteurs Lenze MH,
• diagnostic des moteurs triphasés Lenze,
• réparation de moteurs Lenze,
• régénération de moteurs électriques,
• remplacement de roulements,
• contrôle des enroulements et de l’isolation,
• vérification des éléments mécaniques,
• tests après réparation,
• modernisation des systèmes d’entraînement,
• sélection de remplacements ou d’équipements de substitution,
• rachat de composants industriels endommagés et obsolètes.

Un problème de moteur peut également être lié à d’autres éléments d’automatisme. Lors de l’analyse d’une panne, il est donc utile de prendre en compte les variateurs de fréquence, démarreurs progressifs, alimentations, automates PLC, panneaux HMI, codeurs, modules E/S, câbles moteur, électronique de commande, circuits de puissance et communication industrielle. Un symptôme visible
sur le moteur peut provenir de l’entraînement, de la commande ou d’une mécanique de machine surchargée.

Pourquoi une réaction rapide limite-t-elle le coût d’une panne de production ?

Les vibrations font partie des symptômes qui précèdent souvent une panne plus grave. Au début, l’opérateur peut seulement remarquer un bruit de fonctionnement différent ou de légères vibrations sur le carter. Ensuite apparaissent la surchauffe, l’augmentation du courant, le bruit des roulements, les erreurs du variateur, le fonctionnement irrégulier de la machine et le risque d’arrêt de production.

Le coût du service du moteur lui-même est souvent nettement inférieur au coût d’un arrêt imprévu. C’est particulièrement vrai
lorsqu’une panne arrête une ligne, retarde les expéditions, bloque les processus suivants ou exige l’organisation urgente de pièces de rechange. Pour la maintenance, la réparation après panne est importante, mais le diagnostic planifié et l’évaluation des tendances le sont tout autant.

Un contrôle régulier permet de :

• détecter l’usure des roulements avant le grippage,
• identifier un déséquilibre ou un défaut d’alignement,
• réduire le risque de détérioration des enroulements,
• planifier le service en dehors des heures critiques de production,
• prolonger la durée de vie du moteur et de la machine entraînée,
• réduire le coût de la production perdue,
• améliorer la sécurité de fonctionnement du système d’entraînement.

Les vibrations du moteur Lenze MH sont un signal d’alerte qu’il ne faut pas ignorer. Plus le diagnostic est réalisé tôt, plus les chances sont grandes de limiter la réparation aux roulements, au refroidissement, à l’alignement
ou aux éléments associés. Un fonctionnement trop long en état de panne peut entraîner des dommages touchant tout le système d’entraînement.
