Que faut-il mesurer avant l’installation d’un nouveau variateur Yaskawa afin d’éviter les pannes et les erreurs à la mise en service ?

Avant l’installation d’un nouveau variateur Yaskawa, il faut mesurer trois zones : les paramètres du réseau d’alimentation, l’état du variateur lui-même ainsi que les paramètres du moteur électrique. Ce n’est qu’après cette vérification que l’on peut passer en toute sécurité au raccordement et à la mise en service de l’entraînement. C’est important, car même un convertisseur de fréquence neuf peut être endommagé dès le premier démarrage si l’isolation du moteur est affaiblie, si le réseau est instable ou si un court-circuit est présent dans le circuit.

En pratique, l’ installation d’un variateur Yaskawa ne devrait pas commencer par les câbles, mais par le diagnostic. Cet ordre de travail réduit le risque de surcharges, d’alarmes, d’arrêts, d’endommagement des modules IGBT et d’arrêts de production coûteux. Pour les services de maintenance, cela signifie moins d’incertitude lors du démarrage, et pour l’usine, un coût plus faible de production perdue.

Confiez l’installation d’un variateur Yaskawa avec les mesures avant mise en service. Nous vérifierons le moteur, le réseau d’alimentation et l’entraînement lui-même afin de réduire le risque d’alarmes, de dommages et d’arrêt après le premier démarrage.

Appelez : +48 717 500 983

Quelles mesures faut-il effectuer avant l’installation d’un variateur Yaskawa et pourquoi ne faut-il pas négliger le diagnostic ?

Pourquoi la seule installation d’un variateur Yaskawa ne suffit-elle pas pour une mise en service sûre de l’entraînement ?

Dans de nombreuses usines, l’ installation d’un variateur est traitée comme un remplacement rapide d’un appareil. C’est une erreur. Le simple raccordement physique des câbles ne garantit pas que le système d’entraînement fonctionnera de manière stable. Le variateur travaille en effet avec tout l’environnement technique : réseau d’alimentation, moteur, câblage, protections, systèmes de commande PLC, signaux HMI, et parfois aussi avec des éléments supplémentaires tels que des selfs, des filtres ou des résistances de freinage.

Si aucune mesure avant le raccordement du variateur Yaskawa n’est effectuée avant la mise en service, les conséquences peuvent être immédiates. Les problèmes typiques sont :

• alarmes de surcharge dès le démarrage,
• fonctionnement instable de l’entraînement,
• surchauffe du variateur ou du moteur,
• erreurs liées à la qualité de l’alimentation,
• endommagement de l’électronique de puissance, y compris du pont redresseur ou des modules IGBT,
• claquage de l’isolation du moteur sous l’effet du fonctionnement avec variateur,
• arrêt non planifié de la ligne de production.

Du point de vue d’une usine industrielle, une préparation correcte à la mise en service est donc non seulement une action technique, mais aussi une action économique. Elle réduit le risque de panne de production, raccourcit le temps de mise en œuvre et diminue la probabilité d’une nouvelle intervention de service.

Comment choisir le mode ND ou HD dans un variateur Yaskawa avant le premier démarrage ?

L’une des étapes les plus importantes de la préparation d’un nouvel entraînement est l’adaptation correcte du variateur au type d’application. Dans les variateurs Yaskawa, le choix du mode de fonctionnement Normal Duty ou Heavy Duty, défini par le paramètre C6-01, a une grande importance.

Le mode ND est généralement utilisé dans les applications à couple de charge variable, telles que les pompes et les ventilateurs. Il permet d’obtenir un courant de sortie nominal plus élevé, mais au prix d’une capacité de surcharge plus faible, typiquement au niveau de 110% pendant 60 secondes.

Le mode HD est destiné aux applications plus exigeantes en termes de couple de démarrage, telles que les convoyeurs, les ponts roulants ou les concasseurs. Il offre un courant nominal plus faible, mais assure une meilleure résistance aux surcharges, typiquement 150% pendant 60 secondes.

Il ne s’agit pas uniquement d’une question de configuration logicielle. En pratique, un mauvais choix ND ou HD par rapport au courant réel du moteur et aux caractéristiques de la charge peut provoquer :

• des alarmes de surcharge fausses ou réelles,
• des problèmes au démarrage,
• une dynamique de fonctionnement incorrecte de l’entraînement,
• une instabilité dans les applications à forte inertie.

C’est pourquoi, avant même la première mise en service, il vaut la peine de comparer les données du variateur avec la charge réelle, la plaque signalétique du moteur, la nature du procédé et le mode de commande prévu. C’est particulièrement important là où l’entraînement travaille avec une mécanique lourde, un réducteur, un freinage ou des changements fréquents de charge.

Comment effectuer la mesure du réseau électrique avant le raccordement d’un variateur Yaskawa ?

La mesure du réseau électrique est l’une des étapes les plus souvent négligées avant l’installation d’un convertisseur de fréquence, et en même temps l’une des plus critiques pour la durée de vie de l’entraînement. Avant de raccorder le variateur, il faut avant tout vérifier les tensions entre phases, leur stabilité ainsi que le niveau de déséquilibre.

En pratique, le déséquilibre des tensions ne devrait pas dépasser 2%. Si le réseau présente des écarts plus importants, le variateur peut fonctionner de manière instable, générer des alarmes ou user plus rapidement les éléments du circuit de puissance.

Il vaut également la peine d’évaluer si le réseau présente :

• des fluctuations de tension,
• une déformation excessive de la forme d’onde,
• des harmoniques supérieures,
• des problèmes de qualité d’alimentation résultant de la présence d’autres entraînements, alimentations, redresseurs ou de grandes charges dynamiques.

Quand le déséquilibre des tensions et les harmoniques deviennent-ils une menace pour le variateur ?

Si l’analyse du réseau révèle un niveau élevé de pollution harmonique, le raccordement d’un nouveau variateur sans protections supplémentaires peut entraîner une usure accélérée des composants. Dans ces cas, il vaut la peine d’envisager l’utilisation de selfs réseau AC ou de filtres actifs d’harmoniques. Leur rôle est à la fois de protéger l’électronique du variateur et de limiter l’impact de l’entraînement sur le réseau de l’usine.

C’est particulièrement important dans les sites où fonctionnent en parallèle d’autres variateurs, servomoteurs, alimentations à découpage, redresseurs et systèmes d’automatisation complexes. Dans ce type d’installation, les problèmes de qualité d’alimentation ne sont très souvent pas visibles à l’œil nu, mais apparaissent seulement après la mise en service d’un nouvel entraînement.

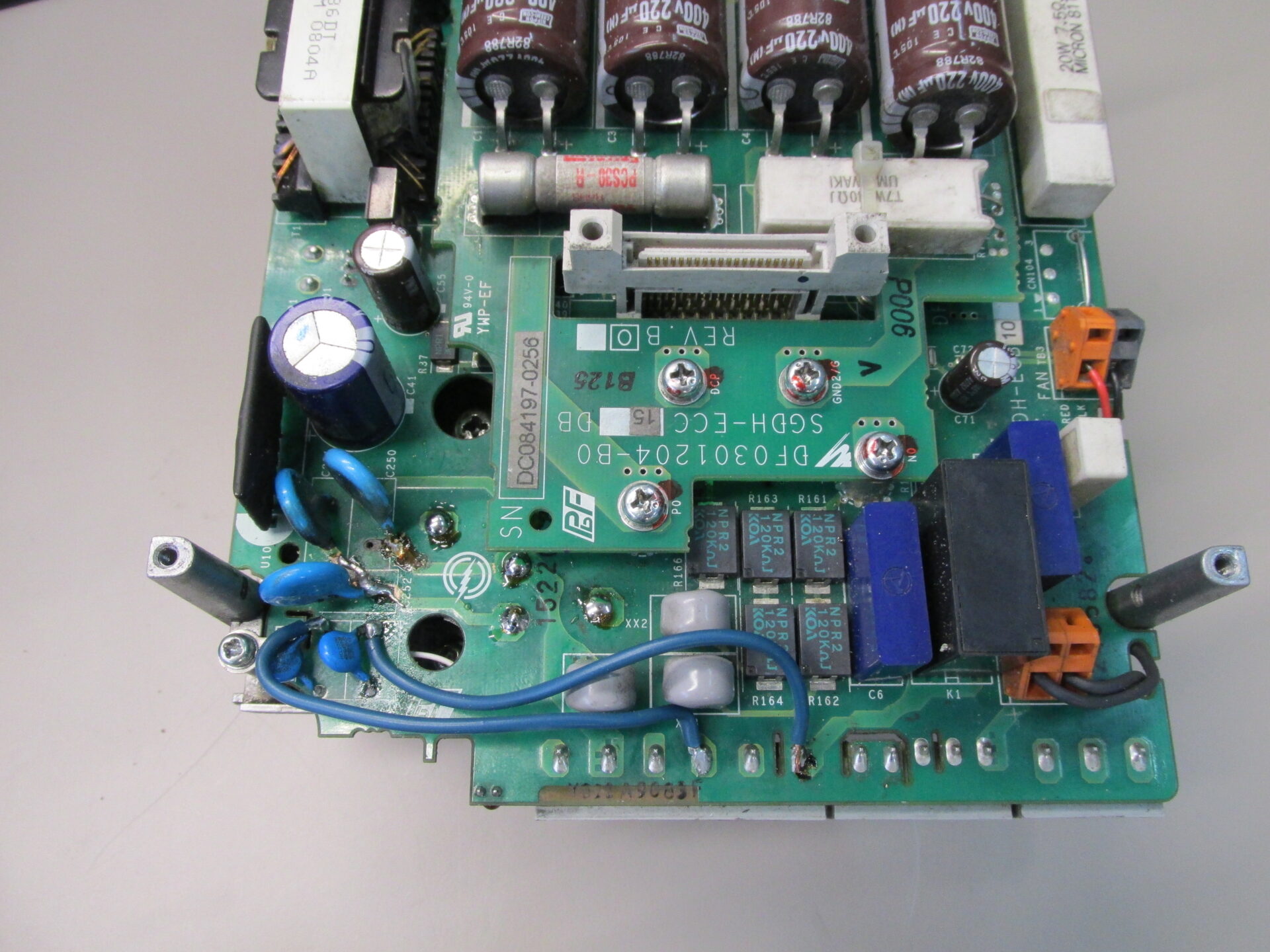

Comment vérifier le variateur lui-même avant la mise sous tension ?

Avant d’enclencher l’alimentation, il vaut la peine d’effectuer un contrôle simple mais très important de l’état de l’appareil. À l’aide d’un multimètre, il faut vérifier la résistance entre les bornes de puissance et la masse, aussi bien du côté entrée que du côté sortie.

Une telle mesure peut révéler des dommages graves avant même le premier démarrage :

• une résistance trop faible à l’entrée peut indiquer un problème avec les varistances ou le pont redresseur,
• une résistance trop faible à la sortie peut indiquer un court-circuit dans les modules IGBT.

Cette étape est particulièrement importante lorsque le variateur a été stocké pendant une longue période, transporté dans des conditions difficiles, remplacé après une panne antérieure ou installé dans le cadre d’une modernisation d’un système existant. Appliquer la tension à un appareil présentant un court-circuit interne peut entraîner non seulement la destruction de l’entraînement, mais aussi un risque réel d’incendie.

Comment effectuer la mesure des paramètres du moteur électrique et que faut-il évaluer avant la mise en service ?

La mesure des paramètres du moteur électrique est l’élément le plus important du diagnostic avant montage. En pratique, c’est très souvent l’état du moteur qui détermine si le nouveau variateur Yaskawa fonctionnera correctement ou s’il sera endommagé immédiatement après la mise en service.

La mesure des paramètres du moteur triphasé ne devrait pas se limiter à la vérification de la continuité des enroulements. Un tel contrôle est trop superficiel pour évaluer le risque réel pour le variateur. Une vérification plus large est nécessaire, comprenant :

• l’état de l’isolation des enroulements,
• l’évolution de la résistance dans le temps,
• une éventuelle humidité ou contamination de l’isolation,
• l’aptitude générale du moteur à fonctionner avec un convertisseur de fréquence.

En pratique, l’élément clé est la mesure de la résistance d’isolation à une tension adaptée à la tension nominale de la machine. Ce test permet d’évaluer si l’isolation des enroulements n’est pas affaiblie et s’il existe un risque de claquage sous l’effet du caractère impulsionnel du fonctionnement du variateur.

Appelez : +48 717 500 983

Pourquoi la résistance d’isolation, le DAR et le PI sont-ils importants pour un nouveau variateur ?

La seule valeur de résistance d’isolation ne donne pas toujours une image complète. C’est pourquoi, dans un diagnostic professionnel, il vaut également la peine de déterminer le coefficient d’absorption diélectrique DAR ainsi que l’indice de polarisation PI. Ces paramètres aident à évaluer si l’isolation est humide, vieillie ou contaminée.

C’est particulièrement important avant la mise en service d’un entraînement avec variateur, car la fréquence de commutation élevée et la nature de la tension de sortie imposent à l’isolation du moteur des exigences plus élevées qu’une alimentation réseau classique. Si le moteur est affaibli, le nouveau variateur peut ne pas être la cause du problème, mais révéler un problème existant.

Du point de vue de la pratique de service, une telle mesure avant le raccordement du variateur Yaskawa protège non seulement le moteur lui-même, mais aussi le nouvel entraînement. C’est justement le manque de diagnostic du moteur qui est souvent la cause de dommages immédiats aux modules de puissance après le premier démarrage.

Si, avant l’installation du variateur, des doutes apparaissent quant à l’état du moteur, du câblage, de l’électronique de commande ou de l’ensemble de l’application, il vaut mieux réaliser un diagnostic complet du système plutôt que de risquer une panne coûteuse au démarrage.

Si vous prévoyez l’installation d’un variateur Yaskawa dans une machine existante, après une panne ou dans le cadre d’une modernisation, confiez les mesures et la mise en service à une équipe qui évaluera simultanément l’entraînement, le moteur et les conditions d’alimentation. C’est la voie la plus sûre vers un démarrage rapide et stable.

Que risque-t-on en omettant les mesures et quand vaut-il mieux confier l’installation du variateur à des spécialistes ?

Quelles erreurs apparaissent le plus souvent lors de l’installation d’un convertisseur de fréquence Yaskawa ?

Les erreurs lors de l’installation et de la mise en service d’un variateur résultent rarement uniquement du raccordement des câbles. Le problème vient beaucoup plus souvent d’un manque de préparation technique complète. En pratique, on rencontre le plus souvent :

• la mise en service de l’entraînement sans mesure préalable du réseau,
• l’absence d’évaluation de l’isolation du moteur avant le démarrage,
• l’omission du processus de reformage des condensateurs électrolytiques après un long stockage du variateur,
• un mauvais choix du mode ND ou HD,
• le raccordement du variateur à un moteur ou à un câble moteur endommagé,
• l’omission du contrôle des courts-circuits côté entrée ou sortie du variateur,
• l’hypothèse erronée qu’un nouveau variateur résoudra automatiquement les problèmes de l’ancien système d’entraînement,
• la non-prise en compte de l’impact de la qualité de l’alimentation sur l’électronique de puissance.

Ces erreurs ont des conséquences réelles : des problèmes de démarrage et un fonctionnement instable jusqu’à l’endommagement du variateur, du moteur, des alimentations auxiliaires ou des éléments d’automatisation qui travaillent avec l’entraînement. Dans les machines plus complexes, une panne peut également affecter les automates PLC, les panneaux HMI, les modules E/S et la communication industrielle de l’ensemble du poste.

Réparation, régénération, remplacement ou modernisation du système d’entraînement – que choisir ?

Lors du remplacement d’un variateur, il vaut la peine de regarder plus largement que le seul entraînement. Parfois, le problème est effectivement résolu par le remplacement de l’appareil par un neuf. Dans d’autres cas, une meilleure solution peut être :

• la réparation du variateur existant, lorsque le dommage est ponctuel et rentable à éliminer,
• la régénération, lorsqu’il faut rétablir le bon fonctionnement de l’appareil et remplacer les éléments d’usure,
• la modernisation, lorsque l’ancien système ne répond plus aux exigences du procédé, de la communication ou de la sécurité.

En pratique, la décision devrait s’appuyer sur le diagnostic de l’ensemble du système : variateur, moteur, application, qualité de l’alimentation et charge attendue. Un simple remplacement sans analyse des causes de la panne précédente se termine souvent par le retour du même problème.

Quand confier l’installation d’un variateur Yaskawa et le diagnostic au service technique ?

Il vaut la peine d’envisager l’assistance de spécialistes en particulier lorsque :

• le variateur travaille dans une application critique pour la production,
• le système a un historique d’alarmes, de surcharges ou de fonctionnement instable,
• l’état de l’isolation du moteur n’est pas certain,
• le réseau de l’usine est chargé par de nombreux entraînements ou récepteurs non linéaires,
• l’installation comprend également des PLC, HMI, servocommandes, démarreurs progressifs ou systèmes de communication industrielle,
• le remplacement du variateur fait partie d’une modernisation plus large de la machine.

Une installation professionnelle d’un convertisseur de fréquence Yaskawa ne se limite pas à la pose physique de l’appareil. Elle comprend également la vérification des conditions de travail, le contrôle de l’entraînement, le choix des paramètres, les tests avant mise sous tension et une mise en service sûre. Grâce à cela, le risque de panne après le démarrage est nettement plus faible.

Si vous tenez à une mise en service sûre et à la réduction du risque d’arrêt, confiez l’installation du variateur avec les mesures avant mise en service. C’est particulièrement important dans la production continue, sur les lignes à coût d’arrêt élevé et dans les applications à couple de démarrage important.

Checklist avant la mise en service d’un nouveau variateur Yaskawa

Avant le premier démarrage, il vaut la peine de confirmer que les actions suivantes ont été effectuées :

• le type d’application a été vérifié et le mode ND ou HD a été choisi,
• les tensions entre phases et le déséquilibre du réseau ont été vérifiés,
• la qualité de l’alimentation et le risque d’harmoniques ont été évalués,
• la résistance entre les bornes de puissance et la masse a été vérifiée côté entrée et côté sortie du variateur,
• la mesure des paramètres du moteur électrique a été effectuée,
• la résistance d’isolation des enroulements a été mesurée,
• le DAR et le PI ont été déterminés si l’état du moteur exige une évaluation approfondie,
• la conformité des raccordements de puissance, de commande et de mise à la terre a été confirmée,
• il a été évalué si l’application nécessite une self supplémentaire ou une filtration,
• une procédure de démarrage sûr et d’observation du fonctionnement de l’entraînement a été préparée.

Le raccordement correct d’un variateur Yaskawa commence donc par les mesures, et non par l’installation elle-même. Ce sont elles qui déterminent si le nouvel entraînement fonctionnera de manière stable et si sa mise en œuvre raccourcira réellement l’arrêt au lieu de générer de nouveaux coûts.

Si vous avez besoin d’assistance pour le diagnostic, le choix de la solution, l’installation ou la mise en service, il vaut la peine de considérer ces actions comme un élément de sécurité du procédé, et non comme un coût supplémentaire. Dans un environnement industriel, une mesure correctement effectuée avant l’installation permet souvent d’économiser beaucoup plus qu’une réparation ultérieure après une panne.
