Que faire lors d’une panne Dunkermotoren ? Réparation des moteurs Dunkermotoren BG 75 SI

Lors d’une panne du Dunkermotoren BG 75 SI, il faut d’abord arrêter la machine en toute sécurité, puis vérifier l’alimentation du moteur et de la logique, le signal de consigne de vitesse, les entrées numériques IN0 et IN1, l’état des câbles, le signal d’erreur ainsi que les conditions de fonctionnement de l’entraînement. Si le moteur ne réagit pas, perd de la vitesse, signale une erreur, surchauffe, ne maintient pas le couple ou fonctionne de manière instable, il n’est pas recommandé d’effectuer des essais de démarrage au hasard. Dans une telle situation, la meilleure solution consiste à réaliser un diagnostic professionnel Dunkermotoren et à déterminer si une réparation du moteur électrique, de l’électronique de régulation, de l’encodeur, de l’étage de puissance ou de l’installation d’alimentation et de commande est nécessaire.

Dunkermotoren BG 75 SI est un entraînement EC industriel, c’est-à-dire un moteur à courant continu sans balais BLDC avec électronique intégrée de régulation de vitesse. En pratique, cela signifie qu’une panne ne concerne pas nécessairement uniquement la partie mécanique du moteur. Le problème peut également se situer dans le système d’alimentation, les entrées de commande, l’électronique de puissance, l’encodeur incrémental, les signaux numériques, les câbles, la protection thermique ou une installation incorrecte en matière de compatibilité électromagnétique CEM.

Pour le service maintenance, une panne Dunkermotoren ne doit pas être traitée comme un simple arrêt d’entraînement. Dans de nombreuses machines, ce type de moteur est responsable du mouvement précis, de la régulation de vitesse, du positionnement, du transport, du dosage, du changement de position des actionneurs ou du fonctionnement en cycle continu. Tout fonctionnement incontrôlé, surcharge ou instabilité des signaux peut entraîner un arrêt prolongé, l’endommagement d’autres éléments de la machine et une augmentation des coûts liés à la perte de production.

Vous avez une panne Dunkermotoren BG 75 SI ? Confiez le diagnostic et vérifiez si la réparation du moteur électrique est possible au lieu d’un remplacement coûteux de tout l’entraînement.

Appelez : +48 717 500 983

Panne Dunkermotoren BG 75 SI : que vérifier en premier et quand arrêter la machine ?

Que faire lors d’une panne du moteur Dunkermotoren étape par étape ?

Si la question se pose, que faire lors d’une panne du moteur Dunkermotoren, l’ordre des actions est essentiel. Dans la première phase, il ne s’agit pas de remplacer immédiatement l’entraînement, mais de sécuriser la machine, de limiter le risque de dommages supplémentaires et de collecter les données de diagnostic.

• Arrêtez la machine en toute sécurité, surtout si le moteur fonctionne de manière instable, surchauffe, ne réagit pas à la commande ou provoque une erreur dans la séquence de la machine.
• Vérifiez l’alimentation du moteur, car le BG 75 SI fonctionne dans une plage de tension moteur de sept volts DC à cinquante volts DC.
• Vérifiez l’alimentation logique vingt-quatre volts, car l’alimentation logique recommandée est de vingt-quatre volts avec une tolérance de plus/moins vingt pour cent.
• Vérifiez l’absence de sous-tension de la logique. L’arrêt par sous-tension intervient en dessous de seize volts et demi.
• Contrôlez si une surtension s’est produite. La limite critique a été définie au-dessus de cinquante-huit volts.
• Vérifiez le signal de consigne de vitesse, c’est-à-dire le signal d’entrée analogique de zéro à plus dix volts.
• Vérifiez les entrées numériques IN0 et IN1, qui commandent les modes de fonctionnement, le sens de rotation et l’arrêt.
• Lisez le signal de sortie d’erreur, s’il est utilisé dans la machine ou dans l’automate PLC.
• Vérifiez la température de l’entraînement et les conditions de refroidissement, car la protection contre la surtempérature s’active au-dessus de cent dix degrés Celsius sur l’étage de sortie de puissance.
• N’effectuez pas de tentatives de démarrage répétées sans diagnostic si l’entraînement signale une erreur, se surcharge ou n’exécute pas les commandes.

Si le Dunkermotoren BG 75 SI a arrêté la machine ou signale une erreur, confiez le diagnostic avant toute nouvelle tentative de démarrage. Cela limite le risque d’endommagement de l’électronique de commande, de l’étage de puissance, de l’alimentation ou des éléments mécaniques.

Quels symptômes indiquent un problème avec le Dunkermotoren BG 75 SI ?

Une panne Dunkermotoren ne s’accompagne pas toujours d’une absence totale de réaction du moteur. Les premiers symptômes sont souvent moins évidents : l’entraînement fonctionne, mais n’atteint pas la vitesse demandée, s’arrête sous charge, perd la position, réagit avec retard ou génère un signal d’erreur uniquement à certains moments du cycle machine.

Symptôme sur la machine	Cause possible	Que vérifier ?
Le moteur ne démarre pas	Absence d’alimentation, sous-tension logique, état incorrect des entrées numériques, dommage électronique	Tension moteur, alimentation logique, IN0, IN1, fusible, câbles
Le moteur tourne dans le mauvais sens	Commande incorrecte des entrées numériques ou erreur dans la séquence PLC	États IN0 et IN1, programme de l’automate PLC, câblage des entrées
La vitesse est instable	Signal analogique zéro à dix volts perturbé, problème d’encodeur, perturbations CEM	Signal de consigne de vitesse, blindage, cheminement des câbles, encodeur
L’entraînement s’arrête sous charge	Surcharge, courant trop élevé, problème mécanique, surchauffe de l’étage de puissance	Charge mécanique, réducteur, température, courant de crête
Un signal d’erreur apparaît	Panne électronique, surcharge, surchauffe, problème d’alimentation ou de commande	Sortie d’erreur, historique des événements dans le PLC, alimentation, conditions de fonctionnement
Absence d’information de position ou de vitesse	Problème de sortie impulsionnelle, d’encodeur ou d’entrée de comptage dans le contrôleur	Signal de douze impulsions par tour, entrée PLC, câbles de signal
Le moteur fait du bruit ou présente une résistance mécanique	Usure des roulements, problème de réducteur, surcharge mécanique	Roulements à billes, réducteur planétaire ou à vis sans fin, accouplement

En pratique, le symptôme visible sur la machine n’est qu’un point de départ. La même erreur peut résulter d’un endommagement du moteur, de l’alimentation, d’un câble, d’un module I/O, de l’automate PLC, du panneau HMI, d’une configuration incorrecte des signaux ou de perturbations générées par d’autres appareils dans l’armoire, par exemple des variateurs de fréquence, des servovariateurs, des convertisseurs ou des systèmes de puissance.

Une panne signifie-t-elle toujours un moteur endommagé ?

Non. Dans le cas du Dunkermotoren BG 75 SI, une panne ne signifie pas toujours que le moteur lui-même est endommagé. Comme il s’agit d’un entraînement BLDC avec électronique de régulation intégrée, il faut analyser tout le système : alimentation, électronique de commande, entrées numériques, signal analogique, encodeur, câbles, connexions, charge mécanique et conditions environnementales.

Par exemple, le moteur peut ne pas démarrer parce que l’automate PLC ne fournit pas les bons états sur IN0 et IN1. Il peut aussi fonctionner à une vitesse incorrecte parce que le signal zéro à dix volts est perturbé ou présente un niveau incorrect. À son tour, un arrêt sous charge peut résulter non seulement d’une électronique défectueuse, mais aussi d’un grippage mécanique, d’un problème de réducteur, d’un frottement excessif ou d’une surcharge de l’application.

C’est pourquoi le diagnostic Dunkermotoren doit inclure à la fois la partie électrique, électronique, signal et mécanique. Ce n’est qu’après une telle analyse qu’il est possible de déterminer s’il faut procéder à la réparation des moteurs Dunkermotoren, au remplacement des éléments d’usure, à la réparation de l’électronique, à l’amélioration de l’installation ou à la correction des conditions de fonctionnement de la machine.

Quand confier le diagnostic Dunkermotoren au service technique ?

Il est utile de confier le diagnostic au service lorsque le symptôme se répète, que l’entraînement arrête la machine, que la sortie numérique signale une erreur, que le moteur surchauffe, fonctionne de manière instable, ne maintient pas la vitesse, ne réagit pas au signal de consigne ou qu’il existe un soupçon de défaillance de l’électronique de régulation.

Il est recommandé de transmettre au service le plus d’informations possible, car cela réduit le temps de diagnostic. Lors de la demande, préparez :

• la désignation complète du moteur, par exemple Dunkermotoren BG 75 SI,
• une photo de la plaque signalétique et des connecteurs,
• une description du symptôme de panne et du moment où il se produit,
• l’information indiquant si l’erreur apparaît immédiatement après le démarrage ou seulement sous charge,
• les données concernant la tension d’alimentation du moteur et de la logique,
• l’information concernant le signal analogique zéro à dix volts,
• l’information concernant les états des entrées IN0 et IN1,
• une description de l’application, de la charge, du réducteur et du cycle de travail,
• l’information indiquant si l’entraînement a déjà été réparé, inondé, surchauffé ou surchargé.

Vous avez un Dunkermotoren BG 75 SI provenant d’une machine de production ? Envoyez la désignation, les photos et la description du symptôme. Un diagnostic professionnel permet de déterminer plus rapidement si une réparation du moteur électrique, de l’électronique de commande, de l’encodeur ou du système d’alimentation est nécessaire.

Réparation des moteurs Dunkermotoren BG 75 SI : diagnostic BLDC, électronique, encodeur et alimentation

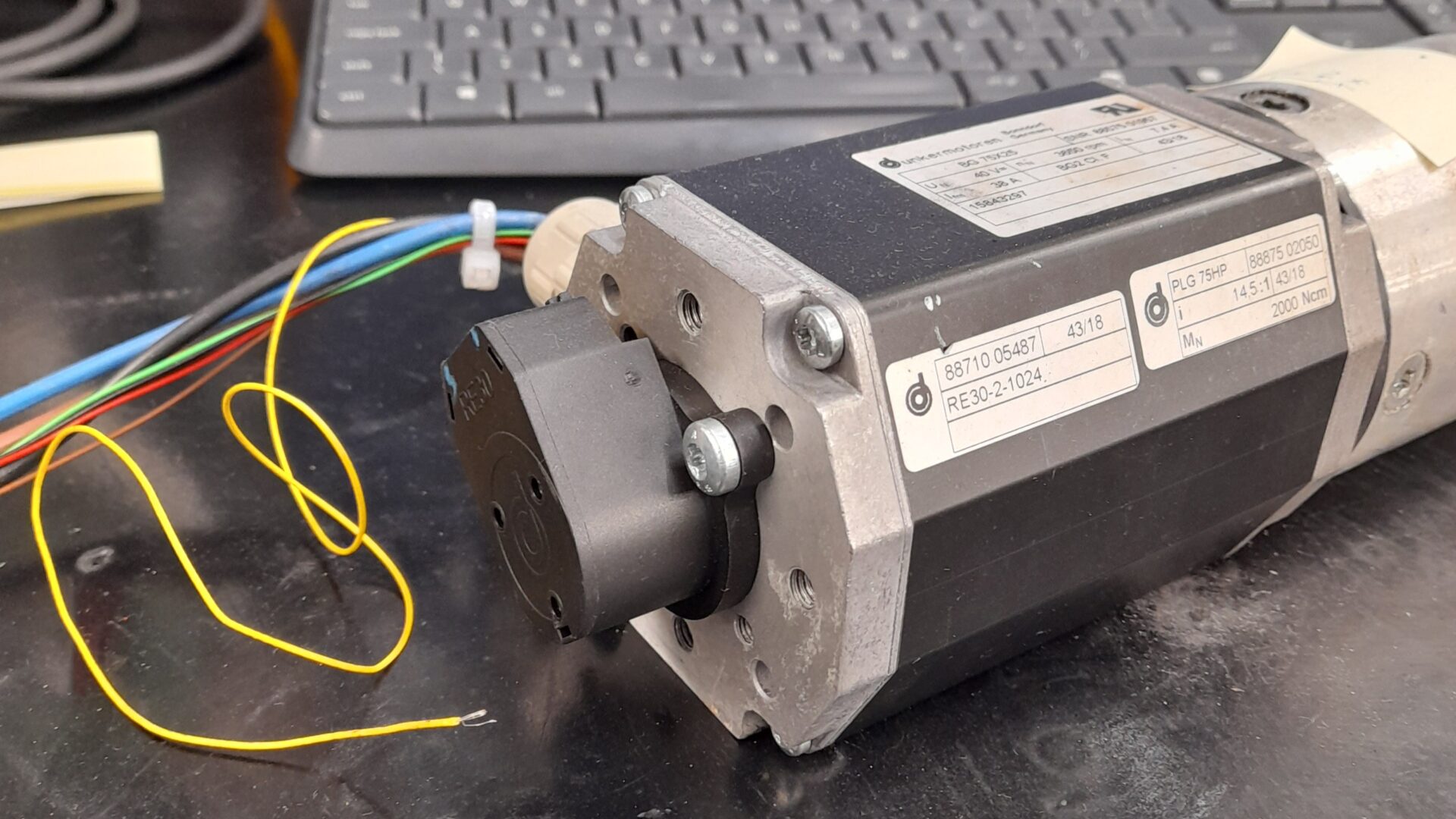

Qu’est-ce que le Dunkermotoren BG 75 SI et pourquoi son diagnostic exige-t-il de l’expérience ?

Dunkermotoren BG 75 SI représente les moteurs EC, c’est-à-dire les moteurs à courant continu sans balais BLDC avec électronique intégrée de régulation de vitesse. L’entraînement est destiné au fonctionnement quatre quadrants, ce qui signifie une exploitation contrôlée dans différents sens et états dynamiques, selon le mode de commande.

Contrairement à un simple moteur DC, le BG 75 SI n’est pas seulement un élément électromécanique. Une seule unité comprend le moteur, l’électronique de régulation, le système d’entrées de commande, les sorties numériques et l’encodeur incrémental. Cela augmente la fonctionnalité de l’entraînement, mais signifie également que le diagnostic exige des connaissances en automatisme, électronique industrielle, systèmes de puissance, signaux de commande et mécanique.

À part les roulements à billes, le moteur ne possède pas de pièces d’usure typiques, ce qui le rend bien adapté au fonctionnement continu. Cela ne signifie toutefois pas qu’il résiste à toutes les conditions. Une surcharge, une tension trop élevée, des ondulations excessives de la tension d’alimentation, une surchauffe, un câblage incorrect, une commande erronée ou des perturbations CEM peuvent entraîner un fonctionnement instable ou endommager l’entraînement.

Comment fonctionnent la commande de vitesse, de sens et d’arrêt dans le BG 75 SI ?

Dans le Dunkermotoren BG 75 SI, la vitesse de rotation souhaitée est réglée au moyen d’un signal d’entrée analogique de zéro à plus dix volts. Si ce signal est instable, bruité, interrompu ou mal mis à l’échelle, le moteur peut fonctionner à une vitesse incorrecte ou réagir de manière imprévisible.

Quatre modes de fonctionnement de base sont commandés par deux entrées numériques IN0 et IN1. Ils comprennent :

• rotation dans le sens horaire,
• rotation dans le sens antihoraire,
• mode désactivé, c’est-à-dire arrêt rapide en roue libre,
• mode stop, c’est-à-dire arrêt rapide avec couple de maintien.

Deux entrées numériques supplémentaires peuvent éventuellement être disponibles pour des fonctions additionnelles. Elles permettent de mémoriser deux vitesses fixes du moteur, par exemple pour un déplacement rapide et une vitesse lente, ainsi que de régler la rampe d’accélération et la rampe de freinage en mode Teach.

L’entraînement dispose également de deux signaux de sortie numériques. L’un génère douze impulsions par tour, ce qui peut être utilisé pour le contrôle de position et de vitesse. L’autre signale une erreur. Pour le diagnostic, c’est très important, car cela permet de distinguer un problème lié au fonctionnement de l’entraînement lui-même d’un problème dans le système de commande supérieur.

Appelez : +48 717 500 983

Paramètres techniques les plus importants du Dunkermotoren BG 75 SI

Les paramètres techniques sont essentiels lors du diagnostic d’une panne, car ils permettent de distinguer un dommage de l’entraînement d’un fonctionnement hors des conditions admissibles. Dans le cas du Dunkermotoren BG 75 SI, une attention particulière doit être portée à la tension, aux ondulations, à l’alimentation logique, à la température et au courant de crête.

Paramètre	Valeur	Importance diagnostique
Plage de régulation de vitesse	zéro à quatre mille quatre-vingt-douze tr/min	Permet d’évaluer si le moteur atteint la vitesse demandée
Tension moteur minimale	sept volts DC	Une tension trop basse peut empêcher un fonctionnement correct
Tension moteur maximale	cinquante volts DC	Un dépassement peut solliciter l’électronique de l’entraînement
Ondulation maximale de la tension d’alimentation	maximum cinq pour cent	Des ondulations trop importantes peuvent provoquer une instabilité de fonctionnement
Alimentation logique recommandée	vingt-quatre volts plus/moins vingt pour cent	Critique pour le fonctionnement de l’électronique de commande
Arrêt par sous-tension de la logique	en dessous de seize volts et demi	Une chute sous cette valeur peut arrêter l’entraînement
Limite critique	au-dessus de cinquante-huit volts	Un dépassement peut entraîner de graves dommages
Fusible externe requis	vingt-cinq ampères temporisé	Protège le système contre les effets de la surcharge et du court-circuit
Protection contre la surtempérature	au-dessus de cent dix degrés Celsius sur l’étage de sortie de puissance	Indique une surcharge, un problème de refroidissement ou une défaillance de l’étage de puissance
Courant de crête maximal pendant deux secondes à une température moteur jusqu’à trente degrés Celsius	cinquante ampères	Important au démarrage et lors de variations dynamiques de charge
Courant de crête maximal à une température moteur jusqu’à cent degrés Celsius	trente ampères	Montre la limitation des capacités de l’entraînement à température plus élevée
Consommation de courant depuis l’alimentation logique vingt-quatre volts	soixante-dix milliampères plus la puissance des sorties numériques	Aide à évaluer la charge de l’alimentation logique

Grâce à l’encodeur incrémental intégré d’une résolution de quatre mille quatre-vingt-seize incréments par tour, c’est-à-dire quatre fois mille vingt-quatre, l’entraînement peut obtenir une grande précision de positionnement et de très bonnes propriétés de régulation. Si la machine commence à perdre sa position, sa stabilité de vitesse ou à signaler incorrectement le mouvement, l’encodeur et la chaîne de signal doivent être inclus dans le diagnostic.

À quoi ressemble un diagnostic professionnel Dunkermotoren ?

Un diagnostic professionnel Dunkermotoren doit être mené par étapes. L’objectif n’est pas seulement de constater si le moteur fonctionne ou non, mais de déterminer pourquoi l’entraînement a cessé de fonctionner correctement et si la cause se trouve dans l’appareil lui-même ou dans l’application.

Diagnostic de l’alimentation et des protections

La première étape consiste à vérifier la tension moteur, l’alimentation logique vingt-quatre volts, les ondulations de tension, la protection externe et la réaction de l’entraînement aux conditions de sous-tension ou de surcharge. Dans les applications industrielles, les alimentations, convertisseurs, longs câbles ainsi que les perturbations provenant de variateurs de fréquence et de servovariateurs peuvent avoir une influence directe sur la stabilité de fonctionnement du moteur BLDC.

Diagnostic des signaux de commande

Ensuite, il faut vérifier le signal analogique de consigne de vitesse zéro à dix volts ainsi que les entrées numériques IN0 et IN1. Un état incorrect des entrées peut provoquer un mauvais sens de rotation, une absence de réaction ou un passage en mode arrêt. Un signal analogique perturbé peut entraîner des variations de vitesse, un mouvement pulsé ou un écart entre la valeur de consigne et la valeur réelle.

Diagnostic de l’électronique de régulation et de l’étage de puissance

Le BG 75 SI possède une électronique de régulation intégrée, c’est pourquoi, en cas de panne, il faut également analyser l’étage de sortie de puissance, les éléments de commande, les circuits d’entrée et de sortie ainsi que la réaction des protections. Les symptômes de surchauffe, d’arrêt sous charge, de fonctionnement uniquement sur une partie de la plage de vitesse ou d’apparition d’une erreur après échauffement sont particulièrement importants.

Diagnostic de l’encodeur et des signaux impulsionnels

L’encodeur incrémental et la sortie impulsionnelle sont importants pour les applications nécessitant un contrôle de position et de vitesse. Si l’automate PLC, le module I/O ou le système supérieur ne reçoit pas les bonnes impulsions, la machine peut signaler des erreurs de positionnement, des erreurs de synchronisation ou arrêter le cycle technologique.

Diagnostic mécanique

Bien que le moteur ne possède pas beaucoup de pièces d’usure en dehors des roulements à billes, la mécanique reste importante. Des roulements usés, un réducteur planétaire ou à vis sans fin surchargé, un accouplement mal aligné, une contamination, des résistances mécaniques ou un mécanisme bloqué peuvent provoquer une surcharge de l’entraînement et activer les protections.

Quelles interventions de service peuvent être nécessaires pour les moteurs Dunkermotoren BG 75 SI ?

L’étendue de la réparation dépend du résultat du diagnostic. Dans le cas des moteurs Dunkermotoren BG 75 SI, les interventions de service possibles peuvent concerner aussi bien la partie mécanique que la partie électronique :

• vérification et réparation des circuits d’alimentation,
• vérification de l’électronique de régulation de vitesse,
• diagnostic de l’étage de sortie de puissance,
• contrôle des entrées numériques et de l’entrée analogique de consigne de vitesse,
• vérification de la sortie d’erreur et de la sortie impulsionnelle,
• diagnostic de l’encodeur incrémental,
• vérification des roulements à billes,
• contrôle du fonctionnement avec un réducteur planétaire ou à vis sans fin,
• tests de fonctionnement à vide et sous charge,
• évaluation de la possibilité que l’installation de la machine soit la cause de la panne.

La réparation des moteurs Dunkermotoren doit se terminer par un test fonctionnel. Le simple remplacement ou la suppression d’un élément endommagé ne suffit pas si la réaction de l’entraînement au signal de consigne de vitesse, aux entrées de direction, aux modes d’arrêt, à la charge et à la température de fonctionnement n’est pas vérifiée.

Pourquoi une installation CEM correcte est-elle importante ?

Le Dunkermotoren BG 75 SI ne peut être mis en service qu’après l’installation de l’ensemble du système conformément aux exigences de compatibilité électromagnétique CEM. C’est une information pratique importante, car dans un environnement industriel, l’entraînement fonctionne rarement seul. Dans la même armoire ou à proximité peuvent se trouver des variateurs de fréquence, servovariateurs, alimentations à découpage, convertisseurs, automates PLC, panneaux HMI, modules I/O et communications industrielles.

Un cheminement incorrect des câbles, l’absence de blindage, une mauvaise séparation des câbles de puissance et de signal, une mise à la terre incorrecte ou des perturbations provenant d’entraînements voisins peuvent provoquer des symptômes similaires à ceux d’un moteur endommagé. Des erreurs aléatoires, des sauts de vitesse, des problèmes avec les entrées numériques, des perturbations du signal analogique ou des impulsions erronées dans la chaîne de contrôle de position peuvent apparaître.

C’est pourquoi le diagnostic d’une panne Dunkermotoren doit inclure non seulement l’entraînement lui-même, mais aussi l’environnement de travail de la machine. Dans de nombreux cas, seule la combinaison du diagnostic de l’appareil et de l’analyse de l’installation permet d’éliminer durablement le problème.

Réparation du moteur électrique au lieu du remplacement : quand est-ce rentable ?

La réparation du moteur électrique peut être rentable lorsque l’entraînement est difficile à obtenir, fonctionne dans une application spécifique, possède un réducteur adapté, a été configuré pour une machine donnée ou lorsque son remplacement nécessiterait des modifications mécaniques, électriques ou logicielles.

Dans le cas du Dunkermotoren BG 75 SI, l’intégration du moteur avec l’électronique de régulation et l’encodeur est également importante. Le remplacement par un substitut quelconque peut nécessiter des modifications de la commande, des signaux d’entrée, du câblage, de la mécanique, du PLC ou de la documentation de la machine. C’est pourquoi, avant de décider d’acheter un nouvel entraînement, il est utile de vérifier si le diagnostic et la réparation de l’appareil existant sont possibles.

La réparation peut être particulièrement justifiée lorsque :

• le moteur fait partie d’une machine de production en fonctionnement,
• le délai de livraison d’un nouvel appareil est trop long,
• l’entraînement possède une configuration ou un firmware spécifique,
• la machine exige la conservation de la documentation d’origine,
• la panne concerne un élément pouvant être réparé ou régénéré,
• le coût de l’arrêt est supérieur au coût du diagnostic et de la réparation,
• l’usine souhaite réduire la quantité de déchets électroniques et prolonger le cycle de vie des appareils industriels.

Si vous vous demandez s’il faut remplacer le Dunkermotoren BG 75 SI ou confier sa réparation, commencez par le diagnostic. C’est la manière la plus sûre d’évaluer l’état réel de l’entraînement et d’éviter des coûts inutiles.

Comment limiter l’arrêt après une panne Dunkermotoren ?

Une panne du Dunkermotoren BG 75 SI ne doit pas être diagnostiquée uniquement sur la base d’un seul symptôme. Il s’agit d’un moteur à courant continu sans balais BLDC avec électronique de régulation intégrée, entrées numériques, signal analogique, sortie d’erreur et encodeur incrémental. Le problème peut donc provenir du moteur lui-même, de l’électronique, de l’alimentation, de la commande, de la mécanique, de l’installation CEM ou du système supérieur de la machine.

Les actions les plus importantes après une panne consistent à arrêter la machine en toute sécurité, vérifier l’alimentation moteur et logique, contrôler le signal zéro à dix volts, vérifier les entrées IN0 et IN1, lire le signal d’erreur, analyser la température et la charge, puis vérifier la mécanique. Si le problème se répète, apparaît sous charge ou concerne un mouvement précis, il est recommandé de transmettre l’entraînement à un diagnostic professionnel.

Le service Dunkermotoren et la réparation des moteurs Dunkermotoren BG 75 SI sont une solution pour les usines qui souhaitent limiter les arrêts, éviter le remplacement aléatoire de pièces et rétablir le fonctionnement stable de la machine. Un diagnostic correctement réalisé permet de déterminer si la cause se trouve dans l’entraînement, l’alimentation, l’automate PLC, le module I/O, les câbles, l’encodeur, l’électronique de commande, l’étage de puissance ou une surcharge mécanique de l’application.
