Que faire en cas de panne de l’ELAU MC-4/11/10/400 ? Servovariateur de remplacement pendant l’arrêt de la machine

Lorsqu’un ELAU MC-4/11/10/400 tombe en panne, il faut d’abord sécuriser la machine, lire les erreurs dans le système EPAS-4, vérifier l’alimentation, les voyants LED, le circuit intermédiaire DC ainsi que l’anneau fibre optique SERCOS, puis décider si la solution la plus rapide sera un servovariateur de remplacement pendant l’arrêt, une location d’urgence ELAU MC-4, un remplacement rapide du variateur ou une réparation avec régénération du module endommagé. Dans les applications de production critiques, le plus important est de limiter le temps d’arrêt. C’est pourquoi un ELAU MC-4/11/10/400 disponible immédiatement peut permettre de remettre la machine en service plus rapidement que l’attente d’une longue procédure d’achat ou d’une réparation sans appareil de remplacement.

L’ELAU PacDrive MC-4/11/10/400 est un amplificateur servo utilisé dans les systèmes PacDrive M, notamment dans les machines d’emballage, de production, agroalimentaires et pharmaceutiques. Dans ces applications, le variateur assure le positionnement précis, la synchronisation des axes et la communication avec le contrôleur supérieur. La panne d’un seul module peut arrêter non seulement un axe, mais aussi toute la machine ou une partie importante de la ligne.

Dans la pratique de la maintenance industrielle, une décision rapide est essentielle : faut-il effectuer le remplacement de l’ELAU MC-4/11/10/400 endommagé, utiliser une location de variateur pendant une panne machine, envoyer le module en réparation, recourir à un service d’échange ou envisager la modernisation d’un ancien système PacDrive. Chacune de ces solutions a du sens dans des conditions techniques et économiques différentes.

Appelez : +48 717 500 983

Comment réagir rapidement à une panne de l’ELAU MC-4/11/10/400 ?

Pourquoi une panne du MC-4 peut-elle arrêter toute la machine ?

L’amplificateur servo ELAU MC-4 est l’élément d’exécution d’un axe servo. Il assure l’alimentation et le pilotage du moteur, le fonctionnement en synchronisation avec les autres axes ainsi que la communication avec le contrôleur PacDrive. Dans les systèmes multi-axes, la panne d’un seul variateur peut arrêter tout le cycle, car le contrôleur doit maintenir la cohérence du mouvement, la sécurité du processus et l’échange correct des données.

Dans les machines d’emballage, les machines de remplissage, les encartonneuses, les étiqueteuses, les lignes pharmaceutiques et les systèmes de production continue, l’arrêt d’un seul axe peut signifier :

• l’arrêt complet de la machine et l’impossibilité de poursuivre le cycle,
• la perte de synchronisation des axes dans les processus multi-axes,
• des erreurs de communication SERCOS, qui influencent le fonctionnement de tout le bus,
• l’impossibilité d’effectuer un mouvement de référencement,
• un risque d’endommagement du produit ou d’interruption du processus technologique,
• un coût élevé de production perdue, notamment en fonctionnement posté ou continu.

C’est pourquoi, dans ce type de situation, un servovariateur de remplacement pendant l’arrêt est souvent plus rentable qu’une attente passive de la réparation. Il donne au service maintenance le temps de diagnostiquer le module endommagé et permet à la production de revenir plus vite au planning.

Qu’est-ce que l’ELAU PacDrive MC-4/11/10/400 ?

ELAU MC-4/11/10/400 est un amplificateur servo de la famille PacDrive M. Ce modèle est destiné au pilotage d’un axe servo et fonctionne avec des contrôleurs PacDrive tels que C200, C400 ou C600. La communication avec l’unité supérieure se fait via le standard fibre optique SERCOS, ce qui assure une résistance aux perturbations électromagnétiques et permet le montage décentralisé des variateurs dans la machine.

Les principales caractéristiques techniques importantes pour le diagnostic et le remplacement sont :

• courant nominal de 10 A,
• courant de crête jusqu’à 25 A,
• alimentation 380 à 480 V AC,
• alimentation intégrée et filtre réseau intégré,
• communication fibre optique SERCOS,
• compatibilité avec les contrôleurs PacDrive C200, C400 et C600,
• prise en charge du retour d’information avec codeurs monotour et multitour,
• architecture facilitant le remplacement du module tout en conservant la bonne adresse matérielle.

Ce type de variateur a été largement utilisé dans des machines exigeant des mouvements rapides et répétables. Aujourd’hui, de nombreux systèmes PacDrive M fonctionnent encore dans les sites industriels, même si leur maintien en service exige un bon stock de pièces, un service efficace et l’accès à des modules régénérés.

Quels symptômes indiquent une défaillance du servovariateur ELAU MC-4 ?

Une panne de l’ELAU MC-4/11/10/400 peut se manifester de plusieurs façons. Certaines défaillances sont visibles immédiatement, tandis que d’autres n’apparaissent qu’en charge, à l’accélération, au freinage ou après l’échauffement du module.

Les symptômes typiques d’une défaillance sont :

• aucune réaction des voyants LED après la mise sous tension,
• erreurs du variateur visibles dans EPAS-4,
• défaillances liées à une surcharge de l’axe ou à un courant trop élevé,
• surchauffe du variateur pendant le fonctionnement,
• erreurs du circuit intermédiaire DC,
• perte de communication SERCOS,
• axe non prêt au fonctionnement,
• à-coups du moteur ou positionnement instable,
• arrêt de la machine lors de mouvements dynamiques,
• fumée, odeur de brûlé ou traces de détérioration électronique.

L’absence totale de réaction des voyants LED après la mise sous tension nécessite généralement un diagnostic urgent de la section d’alimentation, de l’alimentation auxiliaire, du circuit intermédiaire ou de l’étage de puissance. Il est déconseillé de redémarrer le variateur plusieurs fois « pour essayer », car cela peut aggraver les dommages.

Que vérifier avant de démonter le variateur de la machine ?

Avant de démonter l’ELAU MC-4/11/10/400, il est utile d’effectuer un diagnostic court et structuré. Cela permet d’éviter de remplacer un module fonctionnel alors que la cause réelle se situe dans la communication, l’alimentation, le moteur, le codeur ou le câble.

Que vérifier ?	Pourquoi est-ce important ?	Conclusion possible
Codes d’erreur dans EPAS-4	Le contrôleur enregistre les anomalies et les erreurs d’axe	Le problème peut concerner une surcharge, la température, le bus DC ou la communication
Voyants LED sur le module	Ils indiquent l’état de base de l’appareil	Aucune réaction peut indiquer un problème d’alimentation ou d’étage de puissance
Anneau SERCOS	Une fibre optique endommagée sur un variateur peut arrêter le bus	Le problème ne signifie pas toujours que le variateur est endommagé
Alimentation 380 à 480 V AC	Une alimentation incorrecte peut générer des erreurs ou empêcher le démarrage	Il faut vérifier les protections, les contacteurs et les bornes
Moteur et codeur	Les erreurs du variateur peuvent provenir de la charge ou du retour d’information	Il est utile de vérifier le câble moteur, le codeur et la mécanique de l’axe
Refroidissement et température	La surchauffe accélère la dégradation de l’électronique	Il faut contrôler la ventilation de l’armoire et les filtres

Si la machine est à l’arrêt et que le variateur est critique pour la production, deux voies peuvent être lancées en parallèle : commander un ELAU MC-4/11/10/400 disponible immédiatement ou louer un module de remplacement, puis transmettre l’appareil endommagé au diagnostic et à la réparation.

Quand choisir un ELAU MC-4/11/10/400 pendant une panne machine ?

ELAU MC-4/11/10/400 pendant une panne machine est la meilleure solution lorsque le coût de l’arrêt est supérieur au coût de la location ou du remplacement rapide du module. Cela concerne surtout les lignes qui fonctionnent en continu, traitent des commandes avec délais stricts ou font partie d’un processus de production à forte valeur.

Un servovariateur de remplacement est utile lorsque :

• la machine est arrêtée et il est impossible d’attendre une longue réparation,
• le module endommagé nécessite un diagnostic, mais la production doit reprendre,
• un variateur neuf est difficile à obtenir ou présente un long délai de livraison,
• le système PacDrive M est ancien et exige un support en pièces de rechange,
• le service maintenance veut confirmer le diagnostic par remplacement avec un module vérifié,
• le variateur travaille dans une machine d’emballage, agroalimentaire ou pharmaceutique, où le temps de réaction est critique.

Dans ces cas, la location d’urgence ELAU MC-4 permet de rétablir la fonction de l’axe sans acheter immédiatement un autre appareil. C’est une solution particulièrement pratique lorsque la réparation avec régénération de son propre module est prévue comme solution finale.

Comment fonctionnent le remplacement rapide, la location et la réparation du servovariateur ELAU MC-4 ?

Comment remplacer correctement un ELAU MC-4/11/10/400 endommagé ?

Le remplacement rapide du variateur ELAU MC-4 exige de respecter quelques règles. Le plus important est de choisir le bon modèle, de conserver l’adresse matérielle et de raccorder correctement les fibres optiques SERCOS. Une erreur à ce stade peut provoquer une absence de communication, l’arrêt du bus ou une mauvaise affectation de l’axe dans le système.

La procédure de remplacement de base comprend :

1. Sécurisation de la machine et coupure de l’alimentation conformément aux procédures du site.
2. Lecture des erreurs dans le système EPAS-4, si possible.
3. Relevé de l’adresse matérielle sur les commutateurs rotatifs du module endommagé.
4. Repérage des câbles, y compris les fibres optiques SERCOS, l’alimentation, le moteur et le codeur.
5. Démontage du variateur endommagé sans détériorer les connecteurs ni les câbles optiques.
6. Réglage de la même adresse hexadécimale sur le module de remplacement fonctionnel.
7. Raccordement des fibres optiques en respectant le sens de la boucle SERCOS.
8. Démarrage du système et contrôle de la disponibilité de l’axe.
9. Vérification du fonctionnement de la machine en mode test avant le retour en production.

Lors du remplacement, il ne faut pas ignorer la recherche de la cause de la panne. Si le module a été endommagé par un axe surchargé, une surchauffe, un moteur défectueux, un câble incorrect ou un problème de ventilation, le servovariateur neuf ou loué peut être exposé à la même défaillance.

Faut-il programmer le variateur après le remplacement du MC-4 ?

Dans une situation typique, le remplacement de l’ELAU MC-4/11/10/400 est facilité par l’architecture du système PacDrive. Après le réglage de la bonne adresse matérielle, le contrôleur supérieur peut transmettre au module le firmware approprié et les paramètres moteur. Ainsi, dans de nombreux cas, il n’est pas nécessaire de programmer manuellement le variateur depuis un ordinateur.

La condition est toutefois une compatibilité matérielle et d’adressage correcte. Le module neuf ou de remplacement doit correspondre au bon axe dans le système. Les points particulièrement importants sont :

• le même type de variateur, c’est-à-dire ELAU MC-4/11/10/400,
• une adresse hexadécimale identique réglée par commutateurs rotatifs,
• un raccordement SERCOS correct,
• une boucle fibre optique fonctionnelle,
• la compatibilité avec le contrôleur PacDrive,
• l’absence de dommages côté moteur et codeur.

Si le variateur signale encore des erreurs après le remplacement, cela ne signifie pas automatiquement que le module de remplacement est défectueux. La cause peut être la fibre optique, l’alimentation, l’adressage, le moteur, le codeur, la charge mécanique ou une erreur enregistrée dans le système.

Quand une réparation avec régénération est-elle préférable au remplacement ?

La réparation avec régénération est une bonne solution lorsqu’il n’y a pas de pression extrême sur le délai ou lorsque la production a été sécurisée par une location ou un module de remplacement. Elle permet de remettre en état son propre variateur et de maintenir une réserve de pièces pour un ancien système PacDrive M.

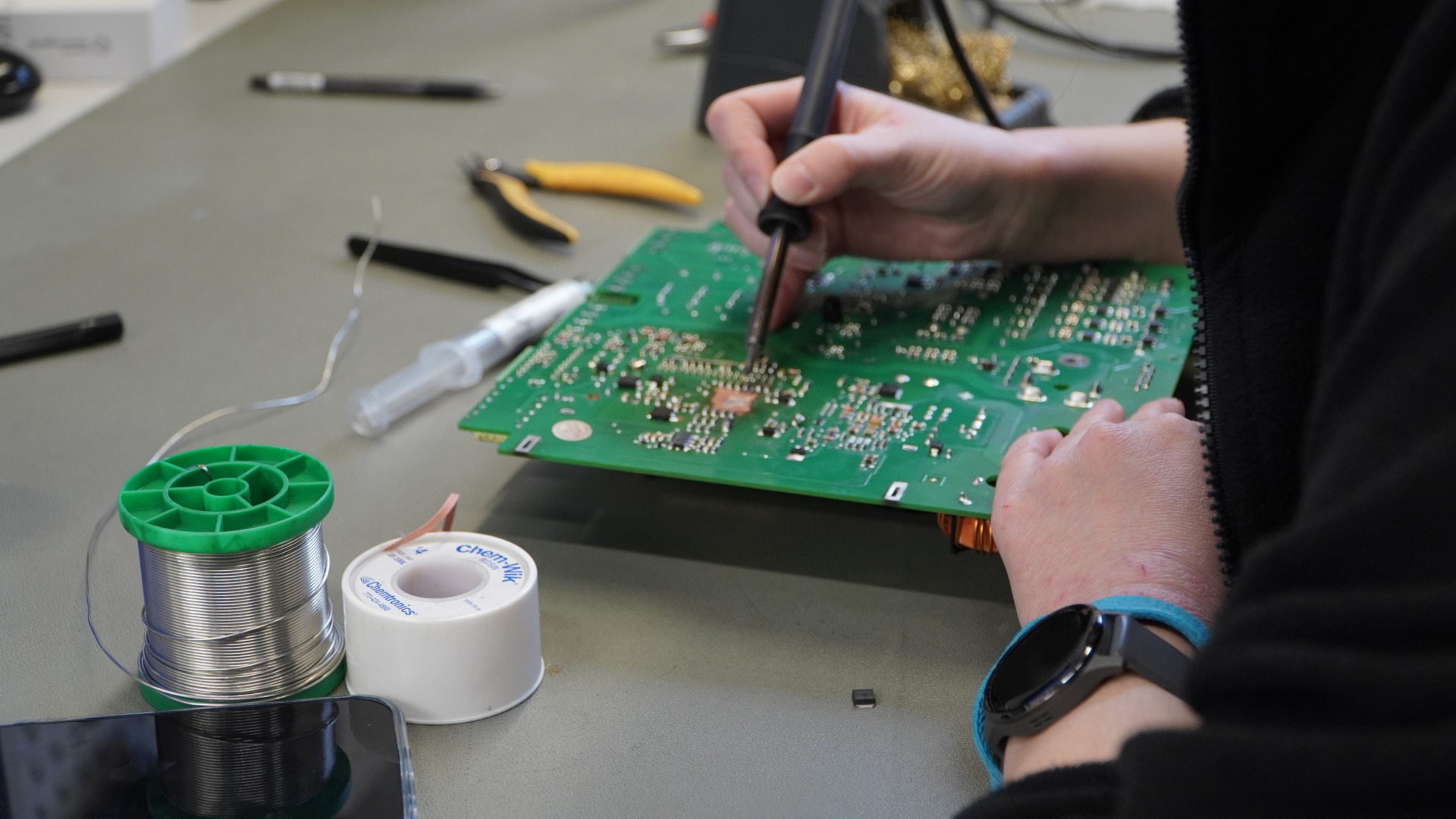

Une réparation professionnelle de l’ELAU MC-4/11/10/400 peut comprendre :

• le remplacement des condensateurs électrolytiques vieillissants,
• la réparation de la section d’alimentation,
• le diagnostic de l’alimentation auxiliaire,
• la vérification du circuit intermédiaire DC,
• la réparation des modules IGBT,
• le contrôle des circuits de commande et des protections,
• le nettoyage de l’électronique après surchauffe ou contamination,
• des tests sous pleine charge dynamique sur banc d’essai avec moteur ELAU.

La réparation est particulièrement justifiée lorsque l’appareil est difficile à obtenir et que le maintien du système PacDrive M dans sa configuration actuelle est plus rentable pour le site qu’une modernisation rapide de toute la machine. Dans ce cas, la location de variateur pendant une panne machine peut sécuriser la production, tandis que la régénération permet de récupérer son propre module comme réserve opérationnelle.

Comment limiter le risque d’une nouvelle panne du PacDrive MC-4 ?

La panne d’un servovariateur ne résulte pas toujours uniquement du vieillissement de l’électronique. Les causes fréquentes sont les conditions de travail de la machine : température, salissures, ventilation obstruée, axe surchargé, moteur endommagé ou problème de câblage. C’est pourquoi, après la remise en service de la machine, il est utile de mettre en place des actions préventives.

Pour limiter le risque d’une nouvelle panne, il est recommandé de :

• nettoyer régulièrement les filtres de l’armoire de commande,
• contrôler la température à l’intérieur de l’armoire,
• vérifier l’état de la ventilation et le flux d’air,
• vérifier les fibres optiques SERCOS et leur bon cheminement,
• contrôler les câbles moteur et codeur,
• surveiller les erreurs récurrentes dans EPAS-4,
• analyser les surcharges d’axe et les changements dans le cycle machine,
• conserver un module vérifié en stock comme réserve critique,
• planifier la régénération des anciens variateurs, avant qu’ils ne tombent en panne en production.

Dans les anciens systèmes ELAU PacDrive M, la stratégie de pièces critiques a une grande importance. Si un seul servovariateur arrête la machine, un stock interne ou l’accès à un service disposant d’un magasin d’appareils régénérés peut réduire l’arrêt de plusieurs jours à une fenêtre de service beaucoup plus courte.

Servovariateur de remplacement, réparation et service ELAU MC-4 chez RGB Elektronika

RGB Elektronika accompagne les sites industriels lors de pannes de variateurs, servovariateurs, variateurs de fréquence et électroniques de commande. Pour l’ELAU MC-4/11/10/400, nous pouvons aider à choisir la solution la mieux adaptée à la situation de production : remplacement rapide, servovariateur de remplacement, location d’urgence ELAU MC-4, réparation avec régénération, rachat ou modernisation.

Nous pouvons aider lorsqu’il faut :

• remplacer un ELAU MC-4/11/10/400 endommagé,
• disposer d’un ELAU MC-4/11/10/400 pendant une panne machine,
• obtenir un ELAU MC-4/11/10/400 disponible immédiatement,
• effectuer un remplacement rapide ELAU MC-4/11/10/400 pendant une panne,
• location d’urgence ELAU MC-4,
• servovariateur de remplacement pendant l’arrêt,
• location de variateur pendant une panne machine,
• remplacement rapide du variateur ELAU MC-4,
• diagnostic, réparation et régénération de l’amplificateur servo PacDrive.

Nous vérifions également les éléments liés à l’ensemble du système d’automatisation : variateurs de fréquence, servovariateurs, automates PLC, pupitres HMI, alimentations, codeurs, modules I/O, démarreurs progressifs, convertisseurs, électronique de commande, circuits de puissance et communication industrielle. Cela permet de contrôler non seulement le variateur lui-même, mais aussi la cause de la panne dans toute la machine.

Si l’ELAU MC-4/11/10/400 a arrêté votre machine, contactez RGB Elektronika. Envoyez la référence du variateur, la description des symptômes, les codes d’erreur EPAS-4, une photo des voyants LED et l’information sur l’urgence du redémarrage de la production. Nous vous aiderons à choisir un remplacement rapide, une location, une réparation, une régénération, un rachat ou une modernisation du système PacDrive.

En cas de panne de variateur, le temps compte, mais le bon diagnostic aussi. Un module de remplacement fonctionnel peut remettre la machine en marche, tandis qu’une réparation professionnelle de l’ELAU MC-4 endommagé permet de reconstituer une réserve de service et de mieux protéger la production contre un nouvel arrêt.
