Pourquoi Sinamics 6SL3120 dans S120 cesse-t-il de fonctionner ? Les pannes les plus fréquentes après des années d’exploitation

Sinamics 6SL3120 dans le système Siemens Sinamics S120 cesse le plus souvent de fonctionner en raison du vieillissement naturel des composants de puissance, de l’usure des condensateurs électrolytiques, des dommages des modules IGBT ainsi que des effets des surcharges apparaissant lors du freinage et du fonctionnement sous forte charge. En pratique, cela se traduit par des symptômes tels que l’absence d’une phase à la sortie du variateur, un fonctionnement instable de l’entraînement, des arrêts machine ou l’impossibilité totale de démarrer l’axe. Pour le service maintenance, le plus important est de distinguer rapidement si le problème concerne le Siemens motor module lui-même, le bus DC, le Line Module associé, ou éventuellement le moteur, le codeur ou le câblage.

C’est un sujet important, car une panne de variateur Siemens dans un système S120 se limite rarement à une simple erreur de l’appareil. Elle signifie généralement aussi un arrêt de production, une pression temporelle, un risque de dommages secondaires et un coût réel lié à la production perdue. C’est pourquoi, dans cet article, nous expliquons le rôle du Sinamics Motor Module, pourquoi le risque de panne augmente après des années de fonctionnement et quand la réparation, la régénération, le remplacement ou la modernisation constitue le meilleur choix.

Vous soupçonnez une panne de Sinamics 6SL3120 ou de l’ensemble du Siemens Sinamics S120 ? Confiez le diagnostic, la réparation ou la régénération avant qu’un petit problème ne se transforme en arrêt de production coûteux.

Appelez : +48 717 500 983

Quelle fonction remplit Sinamics 6SL3120 dans le système Siemens Sinamics S120 et pourquoi ce module est-il souvent décisif pour l’arrêt de production ?

Qu’est-ce qu’un Sinamics Motor Module et comment fonctionne-t-il avec le Line Module 6SL3130 ?

Sinamics 6SL3120 est un module moteur de la famille Siemens Sinamics S120. Dans ce système, il ne fonctionne pas de manière autonome comme un convertisseur de fréquence classique et séparé, mais comme un élément d’un système d’entraînement plus vaste. Les unités Line Module 6SL3130 sont responsables du redressement de la tension et de l’alimentation du bus DC, tandis que le module 6SL3120 utilise la tension du bus DC pour commander le moteur.

C’est précisément pourquoi le diagnostic d’une panne de convertisseur de fréquence Siemens dans la famille S120 exige une approche plus globale. Si un problème d’axe apparaît dans une machine, on ne peut pas supposer automatiquement que le variateur Siemens Sinamics lui-même est endommagé. En pratique, il faut vérifier toute la chaîne de puissance et de commande : alimentation, bus DC, module moteur, connexions avec le moteur, températures, signaux de commande et état des éléments d’exécution.

Dans les configurations typiques Siemens Sinamics S120, le module 6SL3120 fonctionne avec un bus DC dans une plage d’environ 510 V à 720 V DC, et dans la documentation du fabricant, il apparaît comme une partie d’une architecture basée sur le Single Motor Module et le Double Motor Module. Cela confirme qu’il ne s’agit pas d’un « variateur ordinaire » au sens simplifié, mais d’un élément spécialisé d’un système d’entraînement destiné aux applications industrielles exigeantes.

Single Motor Module et Double Motor Module – que faut-il savoir avant le diagnostic ?

Dans la famille Sinamics S120, le module 6SL3120 existe en version Single Motor Module et Double Motor Module. Cette distinction est importante non seulement du point de vue de la configuration de la machine, mais aussi pour le diagnostic et le choix de la bonne voie de service.

• Single Motor Module sert à commander un seul moteur.
• Double Motor Module prend en charge deux moteurs et comprend deux contrôleurs de freinage ainsi que deux entrées de mesure de température.

En pratique, cela signifie qu’au début du diagnostic, il faut savoir à quelle version nous avons affaire. La charge s’évalue différemment, les symptômes s’analysent différemment et les dommages apparaissant uniquement sur une voie de sortie s’interprètent différemment. En cas de panne d’un seul axe, il est facile de négliger le fait que le problème concerne un canal spécifique dans un module double, et non l’ensemble du système.

Pourquoi l’âge, la charge et les conditions de fonctionnement ont-ils une si grande influence sur le taux de défaillance ?

Le plus grand ennemi de ces appareils n’est pas uniquement un incident isolé, mais des années d’exploitation. Les modules fonctionnant en environnement industriel sont exposés à une température élevée, aux cycles de charge, au freinage, à la poussière, aux vibrations et à un stress électrique prolongé. Même si l’entraînement a fonctionné correctement pendant des années, ses composants internes perdent progressivement leurs paramètres d’origine.

C’est particulièrement important dans les applications où un variateur Siemens commande des axes dynamiques, des entraînements principaux, des broches, des systèmes de transport ou des installations avec freinage fréquent. Dans ce contexte, une panne de variateur Sinamics S120 apparemment « soudaine » est souvent en réalité la phase finale d’un long processus d’usure.

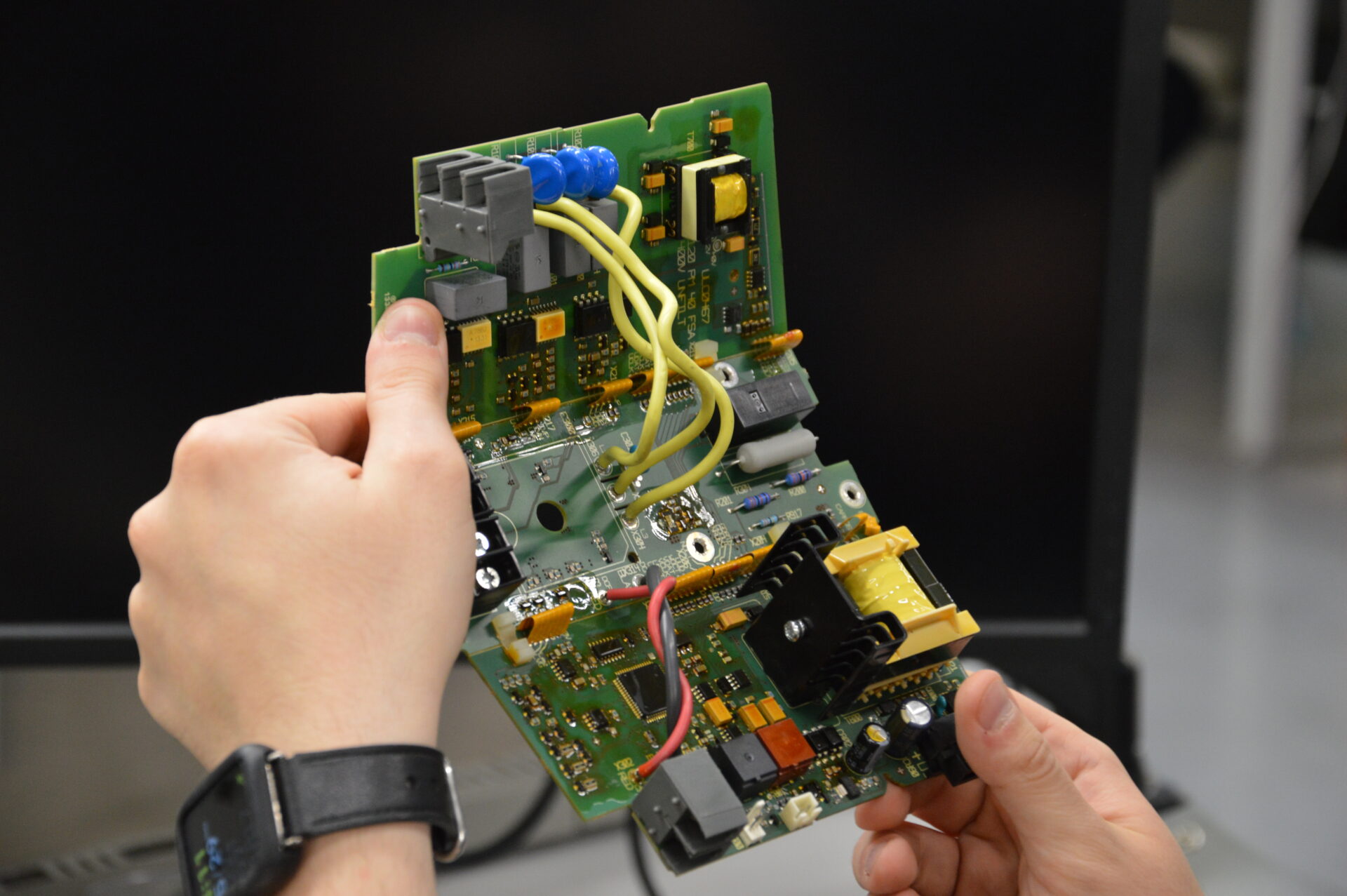

Quels dommages provoquent le plus souvent une panne de Sinamics 6SL3120 et que faire pour reprendre rapidement le travail ?

Remplacement des condensateurs électrolytiques – quand le vieillissement des composants devient-il un problème ?

L’un des problèmes les plus fréquents après des années de fonctionnement est le vieillissement des condensateurs. Dans de tels modules de puissance, les condensateurs électrolytiques ne s’usent pas soudainement sans raison. Leurs paramètres se détériorent progressivement : la capacité diminue et l’ESR augmente. C’est un effet naturel du vieillissement et du dessèchement de l’électrolyte à l’intérieur du composant.

Pour l’utilisateur, cela signifie un risque croissant de fonctionnement instable, de problèmes sous charge, d’une sensibilité accrue aux pics de tension et, à terme, d’une panne complète du module. C’est pourquoi le remplacement des condensateurs électrolytiques est l’une des actions préventives et correctives les plus importantes dans les anciens entraînements de la famille Sinamics S120.

En pratique, il faut garder à l’esprit qu’un simple remplacement « pièce par pièce » sans mesures ni évaluation complète de l’état du module ne résout pas toujours le problème. Un service professionnel doit également vérifier l’état des circuits d’alimentation auxiliaire, des pistes de puissance, des connexions soudées, des circuits de mesure ainsi que l’impact du vieillissement sur les autres composants de l’électronique de commande.

Si votre variateur Siemens Sinamics fonctionne depuis de nombreuses années et commence à se comporter de manière instable, il est judicieux de confier un diagnostic avant l’arrêt de la production. Ce type de service préventif est souvent beaucoup moins coûteux qu’une panne au milieu d’une équipe de travail.

Dommage des modules IGBT – d’où vient l’absence d’une phase à la sortie du variateur ?

Une autre cause typique est l’endommagement des modules IGBT. Ce sont eux qui assurent la commutation de l’énergie dans la chaîne de puissance et la génération du signal de sortie pour le moteur. Si l’un des éléments de ce circuit est endommagé, un symptôme très caractéristique peut être l’absence d’une phase à la sortie du variateur.

Ce cas est particulièrement dangereux, car l’utilisateur soupçonne souvent d’abord le moteur, le câble, les connecteurs ou le paramétrage. Or la source du problème peut se trouver directement dans le module de puissance. Les effets peuvent être les suivants :

• fonctionnement irrégulier de l’entraînement,
• impossibilité de démarrer le moteur,
• déclenchement des protections,
• erreurs d’axe sous charge,
• courant incorrect à la sortie de l’une des voies.

Dans un tel cas, il faut généralement non seulement identifier le dommage lui-même, mais aussi vérifier si la panne IGBT n’a pas entraîné de dommages secondaires dans la commande des grilles, la mesure du courant, les circuits de protection ou la section DC.

Surcharges lors du freinage et pics de tension sur le bus DC – comment la panne survient-elle ?

Dans de nombreuses applications, le problème ne commence pas par le vieillissement des composants, mais par les conditions de fonctionnement. Lors d’un freinage intensif, une hausse brusque de la tension peut se produire dans le bus DC. Si l’énergie n’est pas correctement dissipée ou si le système fonctionne à la limite de ses capacités, cela peut entraîner le déclenchement du fusible du bus DC et l’interruption du circuit.

Du point de vue de la maintenance, c’est un indice important : si une panne de variateur Siemens apparaît après un freinage dynamique, des changements de charge ou à certaines phases du cycle machine, il faut analyser non seulement le module 6SL3120 lui-même, mais aussi tout le contexte de fonctionnement du système. Cela concerne notamment :

• la nature du mouvement de l’axe,
• les paramètres de freinage,
• l’état du circuit DC,
• la coopération avec le Line Module,
• les conditions thermiques et la ventilation dans l’armoire de commande.

C’est précisément ici que l’on voit la différence entre un remplacement ponctuel de l’élément endommagé et une approche de service complète. Sans compréhension de la cause racine, un module neuf ou réparé peut subir la même panne après un certain temps.

À quoi devrait ressembler un diagnostic efficace de Sinamics S120 dans la pratique du service ?

Un diagnostic efficace ne doit pas s’arrêter à la lecture du code d’erreur. Dans le cas de Siemens Sinamics S120, il faut confirmer si le problème est électrique, thermique, mécanique, communicationnel ou lié à l’exploitation. Une bonne pratique comprend :

• l’inspection visuelle du module et l’évaluation de l’état des éléments de puissance,
• la vérification des condensateurs et des paramètres liés à leur vieillissement,
• la vérification de la voie IGBT et des sorties de phase,
• le contrôle de la section d’alimentation et du bus DC,
• l’analyse des symptômes apparaissant sous charge,
• la vérification des composants associés : moteur, codeur, câblage, ventilation et commande.

En environnement industriel, ce qui compte n’est pas seulement la réponse à la question « qu’est-ce qui est endommagé ? », mais aussi « pourquoi cela s’est-il produit précisément maintenant ? » et « comment réduire le risque de récurrence ? ». Un tel diagnostic a la plus grande valeur pour la production, car il permet de prendre des décisions de service sur la base de données, et non de suppositions.

Si dans votre machine apparaît une panne de convertisseur de fréquence Siemens ou une suspicion d’endommagement de Sinamics 6SL3120, il vaut la peine de confier immédiatement un diagnostic complet. C’est la voie la plus rapide pour déterminer si une réparation, une régénération, un remplacement ou éventuellement une correction des conditions de fonctionnement du système est nécessaire.

Réparation, régénération, remplacement ou modernisation – quelle solution choisir ?

Toute panne ne signifie pas nécessairement l’achat d’un nouvel appareil. En pratique, la décision doit dépendre de plusieurs facteurs : type de dommage, disponibilité des pièces, criticité du temps pour la production, âge de l’ensemble du système et plans d’investissement de l’usine.

Réparation

C’est une bonne solution lorsque le dommage est ponctuel et que le module peut revenir en fonctionnement en toute sécurité après suppression de la cause. Cela concerne par exemple certaines pannes des éléments de puissance ou des sections auxiliaires.

Régénération

Elle a du sens surtout dans les appareils plus anciens, lorsque, en plus de la panne principale, il est judicieux de rafraîchir immédiatement les éléments d’usure, tels que les condensateurs ou certains sous-ensembles exposés au vieillissement. La régénération augmente la prévisibilité du fonctionnement et limite le risque d’une nouvelle panne à court terme.

Remplacement

Il peut être nécessaire lorsque le degré d’endommagement est important ou lorsque l’utilisateur a besoin du rétablissement le plus rapide possible du fonctionnement. Dans ces situations, la compatibilité de la version du module, des paramètres et de l’architecture du système est essentielle.

Modernisation

C’est une option pour les usines qui souhaitent limiter le risque lié au vieillissement de l’ensemble du système. Si des pannes d’entraînements, d’alimentation, de codeurs ou d’électronique de commande apparaissent régulièrement dans une machine, la modernisation peut être une meilleure décision économique que des interventions ponctuelles répétées.

Il convient également de rappeler le service de rachat d’automatisme industriel endommagé ou excédentaire. Pour de nombreuses entreprises, c’est un moyen pratique de récupérer une partie de la valeur des modules inutilisés et de mettre de l’ordre dans le stock de pièces de rechange.

Comment limiter le risque de nouvelles pannes dans Siemens Sinamics S120 ?

Les actions les plus efficaces ne consistent pas seulement à réagir rapidement après une panne, mais surtout à mettre en place un service préventif. Dans les anciens systèmes d’entraînement, le contrôle régulier des paramètres électriques et de l’état des composants permet de détecter les problèmes avant l’arrêt de la ligne.

En pratique, il est utile de mettre en œuvre :

• une évaluation périodique de l’état des modules d’entraînement,
• un contrôle des températures de fonctionnement et des conditions de refroidissement,
• une vérification des condensateurs et des éléments les plus exposés au vieillissement,
• une analyse des événements liés au freinage et à la surcharge,
• une inspection du câblage, des connexions et des composants associés du système.

Pour les services maintenance, c’est un avantage très concret : moins de pannes soudaines, une meilleure planification des arrêts de service et une plus grande prévisibilité des coûts. Dans la réalité de la production, cela compte souvent davantage que le prix d’une réparation ponctuelle.

Sinamics 6SL3120 dans le système Siemens Sinamics S120 tombe le plus souvent en panne après des années en raison du vieillissement des condensateurs, des dommages des modules IGBT et des surcharges liées au fonctionnement du système. Des symptômes tels que l’absence d’une phase à la sortie du variateur, un fonctionnement instable de l’entraînement ou des problèmes après freinage doivent être un signal pour un diagnostic rapide. Un service correctement réalisé permet non seulement d’éliminer la panne, mais aussi de réduire le risque d’un nouvel arrêt.

Si vous avez besoin d’assistance dans le domaine de la réparation, du service, de la régénération, du diagnostic, du rachat ou de la modernisation des entraînements Siemens et de l’électronique industrielle, il vaut mieux agir avant qu’une panne n’immobilise la production plus longtemps.

Soumettez au service RGB votre demande de réparation Siemens à l’aide du formulaire -> demander une réparation

Appelez : +48 717 500 983

Bibliographie :

• Siemens, “Motion Control Drives Sinamics S120, Sinamics S220 and Simotics”, Catalog D 21.4, 2023. [Online].
  https://cache.industry.siemens.com/dl/files/019/109747019/att_1268203/v1/motion-control-drives-D21-4-complete-English-2023-12.pdf [consulté le : 10.03.2026]
