Pourquoi le Siemens 6SN1145-1BA02-0CA1 arrête-t-il le système d’entraînement ? Réparation de l’électronique de puissance Siemens

Le Siemens 6SN1145-1BA02-0CA1 peut arrêter le système d’entraînement, car, en tant que module
d’alimentation et de récupération d’énergie SIMODRIVE 611, il assure l’alimentation stable du circuit intermédiaire DC ainsi que la gestion de l’énergie régénérative lors du freinage des axes. Si le module présente une tension instable, une défaillance du circuit de puissance, un problème de refroidissement, de contacteur réseau, de circuit de précharge ou de signal de disponibilité, l’arrêt peut concerner non seulement un axe, mais toute la machine CNC ou tout le système multiaxe.

Une panne du Siemens 6SN1145-1BA02-0CA1 est souvent interprétée à tort comme une défaillance du moteur, du servovariateur, de la commande CNC ou du module de puissance. En réalité, le module d’alimentation Siemens SIMODRIVE
constitue le point énergétique commun pour les autres éléments du système. Lorsque son fonctionnement devient
instable, les entraînements peuvent signaler des erreurs, perdre leur disponibilité, arrêter les axes ou se couper
sous charge.

Pour la maintenance, l’essentiel est de déterminer rapidement si le problème provient du module Siemens 6SN1145-1BA02-0CA1 lui-même, des éléments associés, de l’installation d’alimentation, d’une surcharge mécanique ou du fonctionnement incorrect des autres modules SIMODRIVE 611. Seul ce diagnostic permet d’éviter le remplacement coûteux de pièces encore fonctionnelles et de réduire l’arrêt de production.

Appelez : +48 717 500 983

Siemens 6SN1145-1BA02-0CA1 dans un système d’entraînement CNC : quel est le rôle du module d’alimentation SIMODRIVE 611 ?

Qu’est-ce que Siemens 6SN1145-1BA02-0CA1 et pourquoi sa panne arrête-t-elle plus
d’un axe ?

Siemens 6SN1145-1BA02-0CA1 est un module d’alimentation et de récupération d’énergie vers le réseau de la famille Siemens SIMODRIVE 611. Il s’agit d’un module infeed/regenerative feedback de 36/47 kW, avec stabilisation, refroidissement interne et contacteur réseau avec contact normalement fermé. Dans le système d’entraînement, il est responsable
de la préparation et de la stabilisation de l’énergie pour le circuit intermédiaire DC, utilisée par les modules de puissance suivants alimentant les axes de la machine.

Dans les systèmes CNC, les centres d’usinage, les lignes technologiques et les machines multiaxes, le module d’alimentation ne fonctionne pas comme un composant isolé. Il fait partie d’une architecture plus vaste comprenant les entraînements, les modules de puissance, l’électronique de commande, les moteurs, les encodeurs, les automates PLC, les panneaux HMI, les modules I/O
et la communication industrielle. C’est pourquoi une panne du module d’alimentation Siemens peut ressembler à un problème affectant tout le système d’entraînement.

Si Siemens 6SN1145-1BA02-0CA1 ne maintient pas la bonne tension DC-link, ne signale pas la disponibilité ou déclenche les protections, la commande peut arrêter les entraînements en mode de protection. Cette action vise à prévenir d’autres dommages sur l’électronique de puissance, les moteurs, les variateurs de fréquence, les servovariateurs et la mécanique de la machine.

Quel rôle jouent le circuit intermédiaire DC et l’énergie régénérative pendant le freinage ?

Le circuit intermédiaire DC est l’un des points de diagnostic les plus importants dans un système SIMODRIVE 611. C’est précisément là que l’énergie utilisée par les modules d’entraînement est stabilisée. Lors du freinage des axes, notamment avec de fortes inerties, l’énergie peut revenir des entraînements vers le système. Le module Siemens 6SN1145-1BA02-0CA1 gère ce processus en tant que module d’alimentation et de récupération d’énergie.

Si le système ne parvient pas à gérer correctement l’énergie régénérative, les symptômes peuvent ne pas apparaître au démarrage de la machine,
mais seulement lors du freinage, d’un changement de sens, d’un fonctionnement interpolé ou d’un arrêt brusque de l’axe. Pour un technicien de maintenance, la question essentielle est donc : l’arrêt du système d’entraînement Siemens apparaît-il au démarrage, sous charge, après échauffement ou précisément
lors du freinage ?

Ce contexte est important, car les différents moments d’apparition de la panne orientent vers différentes zones de diagnostic. Une panne au démarrage peut suggérer un problème de précharge, de contacteur, d’alimentation auxiliaire ou un court-circuit dans le circuit de puissance. Une panne après quelques minutes de fonctionnement peut indiquer
une dégradation des condensateurs, des problèmes thermiques, des microfissures de connexions ou une instabilité des circuits de mesure. Un arrêt pendant le freinage peut en revanche indiquer un problème de gestion de l’énergie régénérative.

Quels symptômes indiquent une panne du module d’alimentation Siemens ?

Les symptômes d’une défaillance du Siemens 6SN1145-1BA02-0CA1 peuvent être trompeurs, car ils sont souvent visibles
au niveau de tout le système CNC, et pas seulement sur le module lui-même. Dans de nombreux cas, l’opérateur constate l’arrêt de la machine, une erreur d’entraînement ou une absence de disponibilité, alors que la source du problème est le fonctionnement instable de l’électronique de puissance dans le module d’alimentation.

Les symptômes les plus fréquents qui doivent orienter le diagnostic vers le module d’alimentation Siemens SIMODRIVE sont :

• arrêt soudain des entraînements pendant le fonctionnement de la machine,
• absence de disponibilité du système après la mise sous tension,
• erreurs d’alimentation ou erreurs du circuit intermédiaire DC,
• disparition de la tension DC-link,
• fonctionnement instable après échauffement du module,
• déclenchement des protections réseau ou internes,
• arrêt de l’axe pendant le freinage,
• pannes répétées après redémarrage de la machine,
• fonctionnement correct sans charge et erreurs uniquement pendant le cycle de production,
• messages de disponibilité apparaissant de manière instable ou avec retard.

Arrêt des entraînements au démarrage de la machine

Si le système s’arrête dès la mise sous tension, il faut d’abord vérifier le circuit d’entrée, le contacteur réseau, le circuit de précharge, les ponts redresseurs, les connexions d’alimentation
ainsi que les tensions auxiliaires de base. Le problème peut provenir d’un composant de puissance défectueux, d’une surcharge du circuit intermédiaire, d’un court-circuit côté DC-link ou d’un signal de disponibilité incorrect.

Perte de disponibilité après échauffement du module

Si Siemens 6SN1145-1BA02-0CA1 fonctionne après un démarrage à froid, mais que la machine perd sa disponibilité après quelques minutes de fonctionnement, il convient d’examiner les condensateurs, les soudures, les éléments de mesure, l’alimentation auxiliaire et le refroidissement. Les pannes thermiques sont particulièrement dangereuses, car elles peuvent ne pas apparaître lors d’un contrôle court sans charge.

Erreurs pendant le freinage de l’axe ou le fonctionnement sous charge

Si la panne apparaît lors du freinage, d’un changement brusque de direction ou d’une charge d’axe plus importante, le diagnostic doit inclure la section de récupération d’énergie, la stabilité de la tension DC-link, l’état des condensateurs, les circuits de mesure de tension et de courant ainsi que la coopération du module avec les autres éléments SIMODRIVE 611.
Dans ces cas, la simple observation de l’erreur sur le panneau HMI ne suffit généralement pas.

Comment diagnostiquer et réparer Siemens 6SN1145-1BA02-0CA1 afin que la panne
ne réapparaisse pas ?

Que vérifier avant de démonter le module de la machine ?

Avant de démonter le module Siemens 6SN1145-1BA02-0CA1, il est utile de collecter les informations issues du fonctionnement de la machine. Une description bien préparée des symptômes accélère le diagnostic et réduit le risque d’interprétation erronée de la panne. Pour le service, les conditions dans lesquelles l’arrêt du système d’entraînement apparaît sont particulièrement importantes.

Avant d’envoyer le module au service, il est recommandé de déterminer :

• si l’erreur apparaît à la mise sous tension ou seulement après le démarrage du cycle,
• si l’arrêt se produit sous charge,
• si le problème apparaît pendant le freinage de l’axe,
• si la panne survient après l’échauffement de la machine,
• si les protections réseau se déclenchent,
• si la tension DC-link est stable,
• si d’autres modules SIMODRIVE 611 signalent des erreurs,
• si le moteur, l’encodeur, les câbles ou le module de puissance ont déjà été remplacés,
• si des problèmes de température ou de ventilation apparaissent dans l’armoire de commande.

Ces informations permettent de distinguer une panne du module d’alimentation lui-même d’un problème d’installation, de charge mécanique, d’autres modules d’entraînement ou de commande de la machine. Cela a une grande importance pour les coûts, car le remplacement inutile de sous-ensembles fonctionnels peut prolonger l’arrêt
et augmenter le coût de réparation.

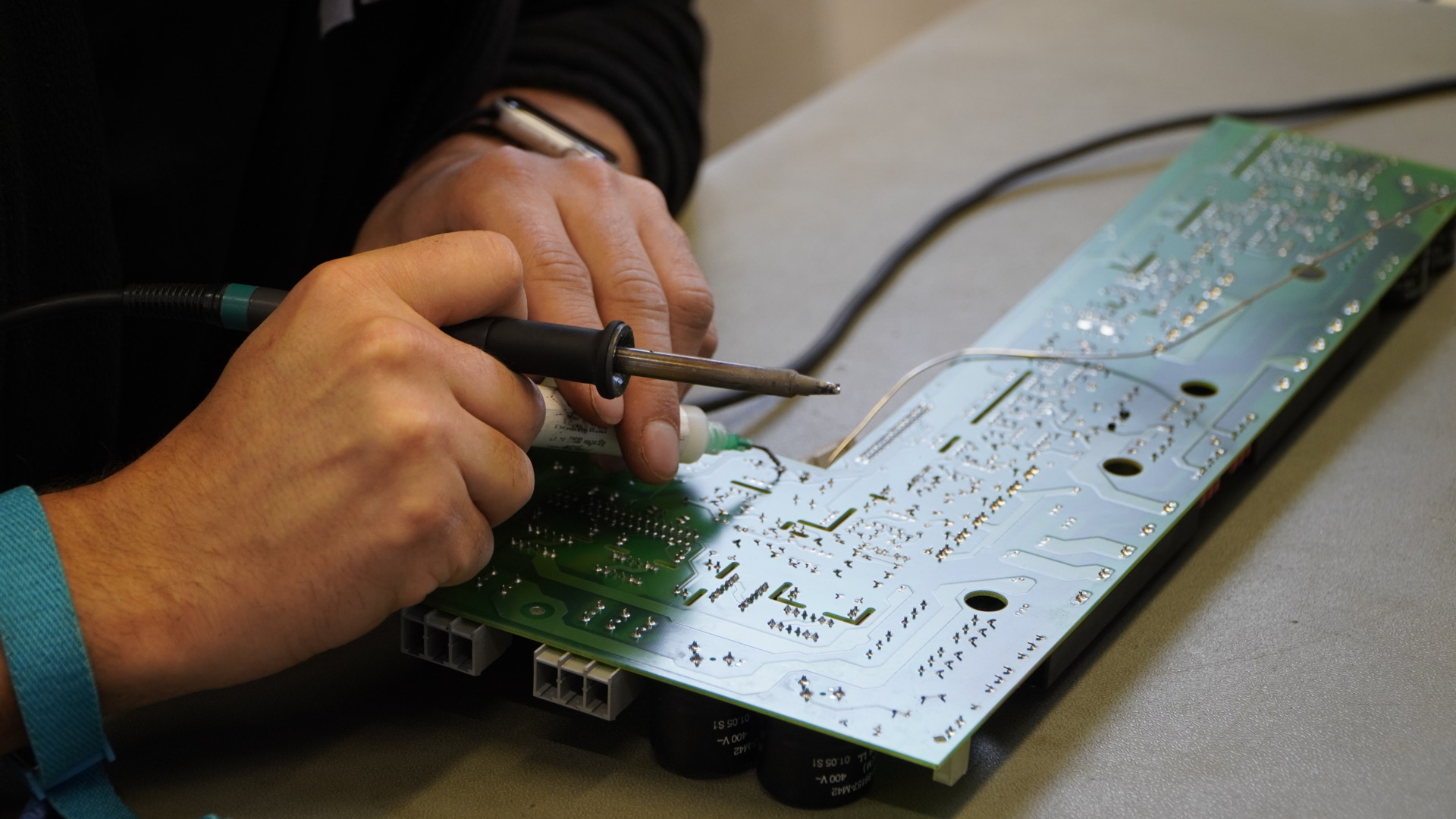

Diagnostic de l’électronique de puissance Siemens 6SN1145-1BA02-0CA1 en atelier

Le diagnostic professionnel de Siemens 6SN1145-1BA02-0CA1 doit couvrir à la fois le circuit de puissance et les circuits de commande. Dans un module d’alimentation SIMODRIVE 611, la défaillance d’un seul composant est souvent une conséquence,
et non la cause initiale du problème. C’est pourquoi une inspection visuelle ou le simple remplacement d’un composant brûlé ne garantit pas que le module retrouvera un fonctionnement stable.

Pendant le diagnostic, il faut notamment vérifier :

• les condensateurs du circuit intermédiaire DC, leur capacité, leur ESR et les traces de surchauffe,
• les ponts redresseurs et les éléments du circuit d’alimentation d’entrée,
• les transistors IGBT et les éléments de commande de grille,
• les circuits de mesure de tension et de courant,
• les connexions des barres DC et l’état des connexions à fort courant,
• le circuit de précharge et les éléments limitant le courant d’appel,
• le contacteur réseau et les signaux de disponibilité,
• l’alimentation auxiliaire de l’électronique de commande,
• la section de contrôle et de protection,
• l’état du refroidissement, l’encrassement, la ventilation et les traces de fonctionnement à température élevée.

Il est également important de contrôler la coopération du module avec les autres éléments du système Siemens SIMODRIVE 611. Le système a une architecture modulaire, c’est pourquoi des connexions incorrectes, des connecteurs usés, des barres DC défectueuses, un problème avec un module de puissance ou des perturbations dans la commande peuvent provoquer des symptômes similaires à une panne du module d’alimentation lui-même.

Pourquoi le simple remplacement du composant endommagé ne suffit-il pas ?

En électronique de puissance, une réparation consistant uniquement à remplacer le composant visiblement endommagé se termine souvent par le retour de la panne. Si un transistor, un pont, une résistance, un élément du circuit de précharge ou un condensateur a été endommagé, il faut déterminer pourquoi cela s’est produit. La cause peut être une surcharge, une dégradation des condensateurs, une alimentation instable, un problème thermique, une défaillance du circuit de mesure
ou le fonctionnement incorrect d’éléments associés.

Dans le cas de Siemens 6SN1145-1BA02-0CA1, les tests après réparation sont particulièrement importants. Le module peut se comporter correctement pendant une courte mise en marche sans charge, mais révéler un problème seulement pendant le fonctionnement industriel. C’est pourquoi, après la réparation, il faut vérifier la stabilité de l’alimentation, la réaction
à la charge, le comportement pendant le freinage et le fonctionnement sur un cycle plus long.

C’est précisément cette étape de test qui distingue une réparation en atelier d’un remplacement aléatoire de pièces. Pour une usine de production, cela a une importance directe, car une nouvelle panne après montage dans la machine signifie un nouvel arrêt, un démontage supplémentaire, des retards de production et un risque accru d’endommagement d’autres composants.

Réparation, régénération, rachat et modernisation des modules Siemens SIMODRIVE 611

RGB Elektronika accompagne les sites industriels dans la maintenance de l’électronique de puissance Siemens, notamment les modules d’alimentation, modules de puissance, servovariateurs, variateurs de fréquence, alimentations, automates PLC, panneaux HMI, encodeurs, démarreurs progressifs, convertisseurs et électronique de commande. Pour les systèmes plus anciens, comme Siemens SIMODRIVE 611, la réparation elle-même n’est pas le seul élément important : la disponibilité des pièces, la possibilité de régénération
et l’évaluation de la rentabilité de l’exploitation future le sont également.

Pour Siemens 6SN1145-1BA02-0CA1, les interventions possibles comprennent :

• le diagnostic du circuit de puissance, de la commande, de l’alimentation auxiliaire et du refroidissement,
• la réparation de l’électronique de puissance Siemens après une panne d’alimentation, une surcharge ou un endommagement des éléments de puissance,
• la régénération des éléments exposés au vieillissement, à la température et au fonctionnement à fort courant,
• les tests fonctionnels après réparation dans des conditions aussi proches que possible de l’exploitation industrielle,
• le choix d’un module de remplacement ou d’un module fonctionnel lorsque la réparation n’est pas rentable,
• le rachat de composants d’automatisation industrielle endommagés ou retirés du marché,
• la modernisation du système d’entraînement lorsque la disponibilité des pièces et le risque d’arrêt deviennent trop importants.

Dans de nombreuses usines de production, les systèmes SIMODRIVE 611 fonctionnent encore dans des machines CNC, des lignes d’usinage et des applications multiaxes. Leur arrêt peut bloquer la production, et le délai d’attente
pour un nouveau composant peut poser problème. C’est pourquoi la réparation Siemens 6SN1145-1BA02-0CA1 peut être une alternative pratique à une modernisation complète, surtout lorsque la machine reste mécaniquement opérationnelle et que le problème concerne un module spécifique de l’électronique de puissance.

Quand envoyer Siemens 6SN1145-1BA02-0CA1 au service ?

Il est conseillé d’envoyer le module au service si le système d’entraînement s’arrête de manière cyclique, si la machine perd sa disponibilité, si des erreurs d’alimentation apparaissent, si la tension DC-link disparaît, si les protections se déclenchent sous charge
ou si le problème survient après échauffement. Le service Siemens 6SN1145 est également recommandé lorsque le remplacement antérieur d’autres éléments n’a pas résolu le problème.

Il ne faut pas redémarrer plusieurs fois la machine « pour essayer » si le module d’alimentation présente des symptômes de fonctionnement instable. Chaque remise sous tension peut aggraver les dommages du circuit de puissance, solliciter les autres modules SIMODRIVE 611 et augmenter le risque de panne des entraînements, moteurs ou éléments de commande.

Si Siemens 6SN1145-1BA02-0CA1 arrête le système d’entraînement, envoyez le module au diagnostic. RGB Elektronika réalise la réparation, le service, la régénération et les tests des modules Siemens SIMODRIVE 611, et aide également à choisir une solution de remplacement, à racheter les composants endommagés et à planifier la modernisation des systèmes d’entraînement.

Contactez RGB Elektronika si vous souhaitez réduire l’arrêt de votre machine CNC, vérifier un module d’alimentation Siemens SIMODRIVE ou confier la réparation des entraînements Siemens CNC avant de remplacer tout le système.
