Pourquoi le servo-entraînement KUKA KSD1-16 a-t-il cessé de fonctionner dans l’armoire KR C2 ? Vérifiez quand contacter un service professionnel

Le servo-entraînement KSD1-16 dans l’armoire KUKA KR C2 peut cesser de fonctionner en raison d’un endommagement de l’étage de puissance, d’un problème de régulation du courant, d’une surchauffe du radiateur, d’un court-circuit côté moteur, de perturbations de communication Interbus ou d’une défaillance des composants de l’électronique de commande. En pratique, cela ne signifie pas toujours que le module lui-même est le seul élément endommagé. Le problème peut également provenir du moteur de l’axe du robot, du câblage, de l’encodeur, de l’alimentation ou de surcharges antérieures dans le système d’entraînement. C’est pourquoi il est recommandé d’effectuer un diagnostic professionnel de l’entraînement avant de remplacer le module.

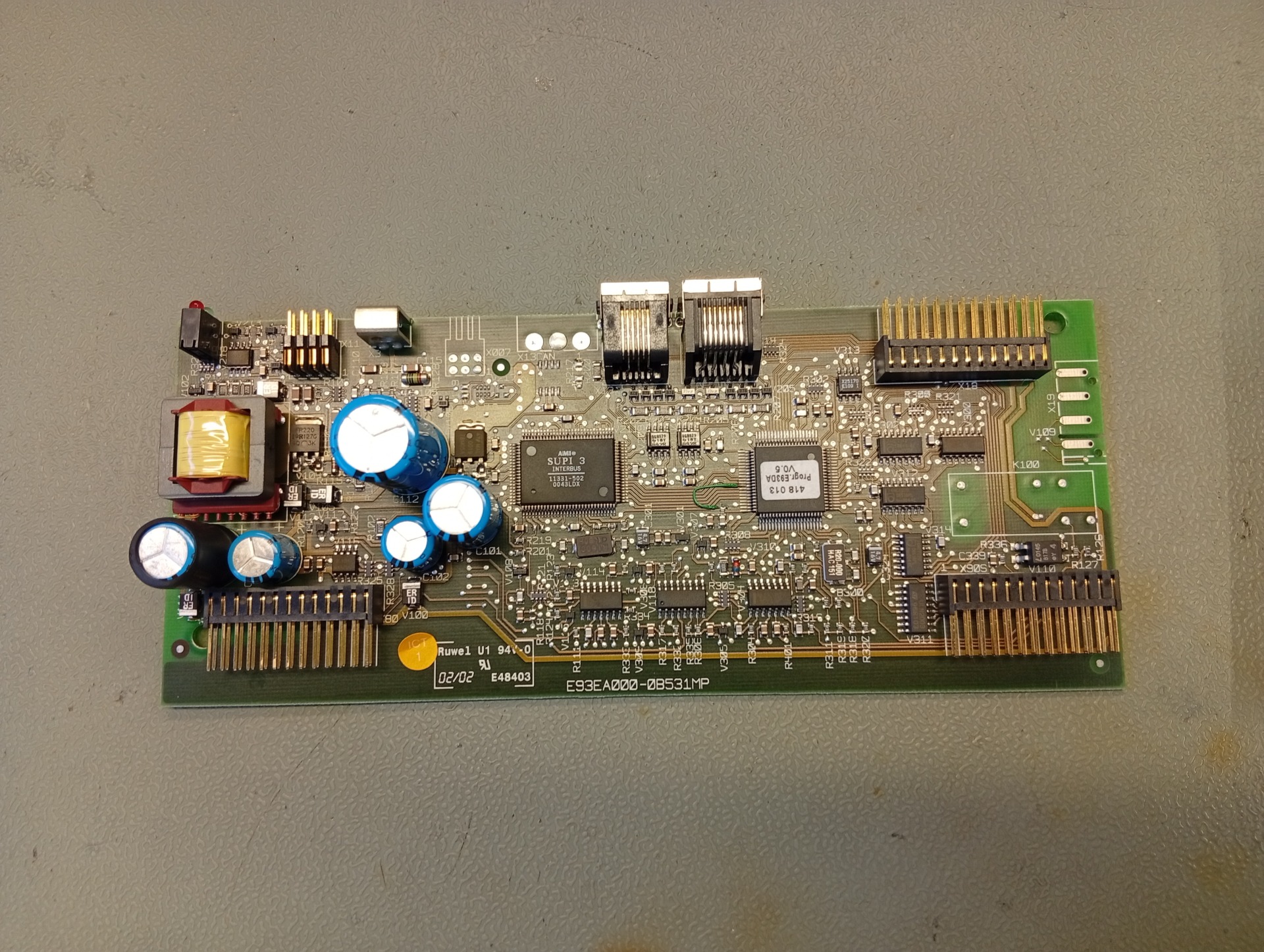

KUKA KSD1-16 est un module de servo-entraînement utilisé dans les systèmes de commande des robots KUKA avec armoire de commande KR C2. Il est responsable du pilotage d’un axe du robot, du contrôle du courant, de la commutation, de la communication avec le système de commande ainsi que de la surveillance des principaux paramètres de fonctionnement de l’entraînement. Lorsque cet élément cesse de fonctionner, le robot peut s’arrêter complètement ou signaler des erreurs d’axe, de disponibilité de l’entraînement, de communication ou de surcharge.

Pour la maintenance, le plus important est de déterminer si le problème se situe réellement dans le module KSD1-16 ou dans son environnement. Des symptômes similaires peuvent provenir d’un problème de moteur, de câble, d’encodeur, de refroidissement, d’alimentation ou de communication. Le remplacement de l’entraînement sans vérification du système peut donc ne pas résoudre la panne et, dans certains cas, entraîner l’endommagement d’un autre module.

Un robot KUKA KR C2 a arrêté la production à cause d’une erreur d’entraînement ? Ne remplacez pas le KSD1-16 à l’aveugle. Confiez le module au diagnostic et vérifiez la cause réelle de la panne.

Appelez : +48 717 500 983

Que signifie une panne du servo-entraînement KSD1-16 dans l’armoire KUKA KR C2 ?

Une panne du servo-entraînement KSD1-16 dans l’armoire KUKA KR C2 signifie que le système responsable du pilotage de l’un des axes du robot ne fonctionne pas correctement, ne passe pas en état prêt ou signale un problème dans la zone de l’entraînement, de l’alimentation, de la communication ou des protections. En pratique, cela peut arrêter non seulement le robot, mais aussi l’ensemble du poste robotisé, la cellule de production, la ligne d’emballage, l’application de palettisation, le processus de soudage ou la manutention de machine.

Le problème peut apparaître sous forme d’erreur d’axe, d’absence de disponibilité de l’entraînement, d’arrêt du robot pendant le cycle, de fonctionnement instable de l’axe ou d’alarme récurrente après acquittement de l’erreur. De tels symptômes n’indiquent pas toujours clairement un module endommagé. Un système présentant un problème côté moteur, câble, encodeur, refroidissement, alimentation ou communication Interbus peut se comporter de manière similaire.

Quelle fonction remplit le KSD1-16 dans le système du robot ?

Le servo-entraînement KSD1-16 est l’un des modules responsables du fonctionnement de l’axe du robot dans l’armoire de commande KR C2. Le module reçoit les commandes du système de commande, les convertit en un pilotage de courant approprié et alimente le moteur de l’axe du robot de manière à ce que le mouvement soit précis, dynamique et conforme à la trajectoire programmée dans le contrôleur.

Les modules de servo-entraînement KSD1 couvrent plusieurs zones fonctionnelles importantes :

• étage de sortie de puissance pour un axe du robot,
• régulateur de courant, responsable du contrôle du fonctionnement du moteur,
• interface Interbus utilisée pour la communication industrielle,
• surveillance des courants moteur et protection contre les courts-circuits,
• surveillance de la température du radiateur,
• surveillance de la communication entre l’entraînement et le système de commande.

Le module réalise également des fonctions telles que la commande vectorielle du courant, la commutation ainsi que la surveillance des fonctions de l’entraînement et du matériel d’entraînement. Cela signifie qu’une panne du KSD1-16 peut affecter non seulement un axe, mais aussi la disponibilité de l’ensemble du robot.

Quelles sont les différences entre les modules KSD1 -08/16/32 et KSD1 -48/64 ?

Deux tailles de modules de servo-entraînement KSD1 sont utilisées dans le contrôleur KR C2 : KSD1 -08/16/32 et KSD1 -48/64. Les désignations de 08 à 64 font référence au courant maximal d’accélération. En pratique, cela signifie que les modules sont sélectionnés en fonction des exigences d’un axe donné, de la charge, de la dynamique de fonctionnement du robot et de la configuration de l’application.

KSD1-16 n’est donc pas un simple élément interchangeable sans contexte d’application. C’est une partie du système d’entraînement qui coopère avec le moteur, le système de commande, le bus de communication, l’alimentation et les protections du robot. Le remplacement du module par un élément quelconque sans vérification des paramètres et de la cause de la panne peut entraîner de nouveaux problèmes de démarrage, de surcharge ou d’erreurs d’entraînement.

Quels symptômes indiquent un problème avec l’entraînement KSD1-16 ?

Une panne de l’entraînement KSD1-16 dans l’armoire KR C2 peut se manifester de plusieurs façons. Certains symptômes sont évidents, par exemple l’absence totale de disponibilité du robot, mais d’autres peuvent ressembler à un problème de moteur, d’encodeur, de câble ou de communication.

Les symptômes les plus fréquents sont :

• absence de disponibilité de l’entraînement après la mise sous tension de l’armoire KR C2,
• erreur de l’axe du robot affecté au module donné,
• arrêt du robot pendant le cycle de production,
• erreurs répétées après acquittement de l’alarme,
• problèmes de communication entre le module et le contrôleur,
• fonctionnement instable de l’axe, à-coups ou absence de réaction à une commande de mouvement,
• surchauffe du module ou erreurs liées à la température,
• suspicion de court-circuit côté moteur ou dans les câbles d’alimentation,
• dommages visibles sur l’électronique, les connecteurs ou l’étage de puissance,
• réapparition des alarmes après remplacement du module par un autre.

Si le problème apparaît de manière cyclique, uniquement sous charge ou après échauffement de l’armoire, il est particulièrement important de vérifier non seulement le module lui-même, mais aussi les conditions de fonctionnement, le refroidissement, la qualité de l’alimentation et l’état des connexions.

Symptôme	Cause possible	Que faut-il vérifier ?
Absence de disponibilité de l’entraînement	Problème dans le module, l’alimentation, la communication ou l’électronique de commande	Circuits d’alimentation, communication Interbus, étage de puissance et disponibilité du module
Erreur d’axe récurrente	Surcharge, problème avec le moteur, le câble, l’encodeur ou l’entraînement	Moteur d’axe, câbles, charge mécanique et module KSD1-16
Erreur après échauffement de l’armoire	Problème thermique, encrassement, refroidissement dégradé ou vieillissement des composants	Radiateur, ventilation de l’armoire, température de fonctionnement et composants exposés à la surchauffe
Nouvelle panne après remplacement	Cause non détectée en dehors du module	Moteur, câbles, alimentation, communication et conditions de charge de l’axe

Pourquoi ne faut-il pas remplacer immédiatement le module sans diagnostic ?

En maintenance, la pression du temps est forte, c’est pourquoi une réaction naturelle consiste souvent à remplacer rapidement le module par un autre. Dans le cas du KUKA KSD1-16, cette action ne peut être efficace que si la cause de la panne se situe réellement dans l’entraînement lui-même. Si le problème se trouve côté moteur, câble, encodeur, alimentation ou communication, un module neuf ou d’occasion peut être à nouveau endommagé.

Un diagnostic professionnel de l’entraînement permet de répondre aux questions les plus importantes :

• si l’étage de puissance, le régulateur de courant ou l’électronique de commande sont endommagés,
• si le module réagit correctement à la communication,
• s’il existe un problème thermique,
• s’il y a eu surcharge ou court-circuit,
• si la cause de la panne a pu apparaître en dehors du module,
• si l’entraînement peut être réparé, régénéré ou testé sous charge.

Si le défaut est apparu en dehors de l’entraînement, le simple remplacement du KSD1-16 peut ne pas résoudre le problème. De plus, le module suivant peut être endommagé par la même cause, par exemple un court-circuit côté moteur, un problème de câble, des perturbations de communication ou une surchauffe dans l’armoire.

Si le KSD1-16 arrête le robot, signale des erreurs d’axe ou ne passe pas en état prêt, contactez RGB Elektronika. Nous effectuerons le diagnostic de l’entraînement et vous aiderons à déterminer si le module nécessite une réparation, des tests ou une analyse plus approfondie du système.

Appelez : +48 717 500 983

Quand confier le KUKA KSD1-16 à un service professionnel ?

Il est recommandé de confier le module KUKA KSD1-16 à un service professionnel lorsque le robot ne passe pas en état prêt, que des erreurs d’axe apparaissent, que l’entraînement surchauffe, que des problèmes de communication se produisent ou que le défaut revient après acquittement de l’alarme. Le diagnostic est particulièrement important lorsque le module a déjà été remplacé, mais que le problème persiste.

Causes les plus fréquentes de panne du module KSD1-16

Une panne de module de servo-entraînement apparaît rarement sans cause. Dans un environnement industriel, l’électronique d’entraînement est affectée par la température, la charge, la poussière, la qualité de l’alimentation, les vibrations, l’état de la ventilation de l’armoire et l’état des autres éléments du système.

Les causes les plus fréquentes des problèmes avec le KSD1-16 sont :

• surcharge de l’axe du robot, résultant de la mécanique, de la charge de l’outil ou d’un fonctionnement incorrect de l’application,
• court-circuit ou courant de fuite côté moteur ou câbles,
• endommagement de l’étage de puissance, en particulier après des arrêts soudains, des surcharges ou des défauts d’alimentation,
• problèmes de refroidissement, encrassement de l’armoire ou température de fonctionnement trop élevée,
• perturbations de communication Interbus, qui peuvent interrompre l’échange de données entre le système de commande et l’entraînement,
• vieillissement des composants électroniques, notamment dans les appareils fonctionnant depuis de nombreuses années en mode production,
• endommagement des connecteurs et des connexions, provoquant des symptômes instables et des erreurs difficiles à identifier clairement,
• effets secondaires d’une panne antérieure, par exemple après un court-circuit moteur ou un problème d’alimentation.

À quoi ressemble le diagnostic du servo-entraînement KSD1-16 ?

Le diagnostic professionnel du KUKA KSD1-16 ne doit pas se limiter à une inspection visuelle. En pratique, le service doit vérifier le module comme élément du système d’entraînement responsable du contrôle du courant, de la communication, de l’alimentation de l’axe et des protections.

Le processus de diagnostic peut comprendre :

• l’analyse des symptômes signalés, c’est-à-dire le moment où l’erreur apparaît, sur quel axe, dans quelles conditions et si elle survient après échauffement ou sous charge,
• le contrôle visuel du module, incluant les connecteurs, les traces de surchauffe, les dommages mécaniques, l’encrassement et l’état des cartes électroniques,
• la vérification des circuits d’alimentation et de l’étage de puissance, afin d’exclure les courts-circuits, les claquages ou les dommages des éléments de puissance,
• la vérification de l’électronique de commande, du régulateur de courant et des circuits responsables de la surveillance du fonctionnement de l’entraînement,
• le contrôle de la zone de communication, en particulier lorsque les symptômes indiquent des problèmes de bus ou une absence de disponibilité,
• l’évaluation du système de refroidissement et de la température, car la surchauffe peut provoquer des arrêts répétitifs,
• les tests fonctionnels, qui permettent de confirmer si l’entraînement fonctionne de manière stable après réparation.

Plus le symptôme de panne est décrit précisément, plus il est possible de restreindre rapidement la zone de recherche. Pour le service, il est très utile de savoir si l’erreur apparaît immédiatement après la mise sous tension de l’armoire, après le début du mouvement, après un temps de fonctionnement déterminé ou uniquement avec une charge plus élevée de l’axe.

Zone de diagnostic	Que vérifier ?	Pourquoi est-ce important ?
Étage de puissance	Éléments de puissance, courts-circuits, claquages, traces de surcharge	L’endommagement de l’étage de puissance peut bloquer le fonctionnement de l’axe et provoquer d’autres pannes
Régulation du courant	Régulateur de courant, réaction du module et stabilité de la commande	Une régulation incorrecte peut provoquer un fonctionnement instable de l’axe
Communication Interbus	Connexions, disponibilité du module et échange de données	Les perturbations de communication peuvent ressembler à une panne d’entraînement
Conditions de fonctionnement	Température, radiateur, refroidissement et encrassement de l’armoire	Les problèmes thermiques n’apparaissent souvent qu’après un certain temps de fonctionnement

Quelles interventions de service peuvent être effectuées ?

Selon le résultat du diagnostic, le module KSD1-16 peut être qualifié pour une réparation, une régénération, des tests ou une vérification plus approfondie dans le contexte de l’ensemble du système du robot. Toutes les pannes ne nécessitent pas le remplacement complet du module, mais chacune doit être évaluée techniquement.

Les interventions de service possibles comprennent :

• la réparation des circuits endommagés de l’électronique de commande,
• la vérification et la réparation de l’étage de puissance,
• le contrôle des éléments responsables de la régulation du courant,
• la vérification des circuits de surveillance des courants moteur,
• la vérification des protections contre les courts-circuits,
• le contrôle de la zone de communication Interbus,
• la vérification des éléments exposés à la surchauffe,
• le nettoyage, le contrôle des connexions et les tests finaux,
• l’évaluation de la possibilité que l’endommagement ait une cause extérieure au module.

Dans de nombreux cas, la réparation est une solution avantageuse pour la maintenance, car elle permet de limiter le coût d’achat d’un module neuf ou difficilement disponible et de réduire le délai de remise en service du système. Il est toutefois essentiel qu’après la réparation, le module soit testé fonctionnellement, et non simplement mis sous tension sur un banc sans charge.

Quels risques pour la production si la panne est ignorée ?

Le fonctionnement d’un robot avec une erreur d’entraînement récurrente peut entraîner d’autres arrêts, l’endommagement des éléments suivants du système et des pannes plus difficiles à éliminer. Dans un environnement de production, même un seul problème avec un axe du robot peut arrêter tout un poste, une ligne d’emballage, une cellule de soudage, une application de palettisation ou un processus de manutention de machine.

Ignorer les symptômes de panne du KSD1-16 peut entraîner :

• un arrêt de production non planifié,
• des arrêts répétés du robot,
• un risque d’endommagement d’un autre module après remplacement,
• une augmentation des coûts de service,
• un allongement du temps de diagnostic sur site,
• des problèmes de disponibilité des pièces de rechange,
• une perte de stabilité du processus technologique.

Du point de vue de la maintenance, le plus important est de déterminer rapidement s’il s’agit d’une panne de l’entraînement lui-même ou d’un problème dans son environnement. Cela permet d’éviter le remplacement aléatoire de composants et réduit le temps nécessaire au retour du robot en fonctionnement.

Si un robot KUKA a arrêté la production et que l’erreur indique un problème d’entraînement d’axe, contactez le service avant toute nouvelle tentative de démarrage. Cela peut réduire le risque de dommages secondaires.

Appelez : +48 717 500 983

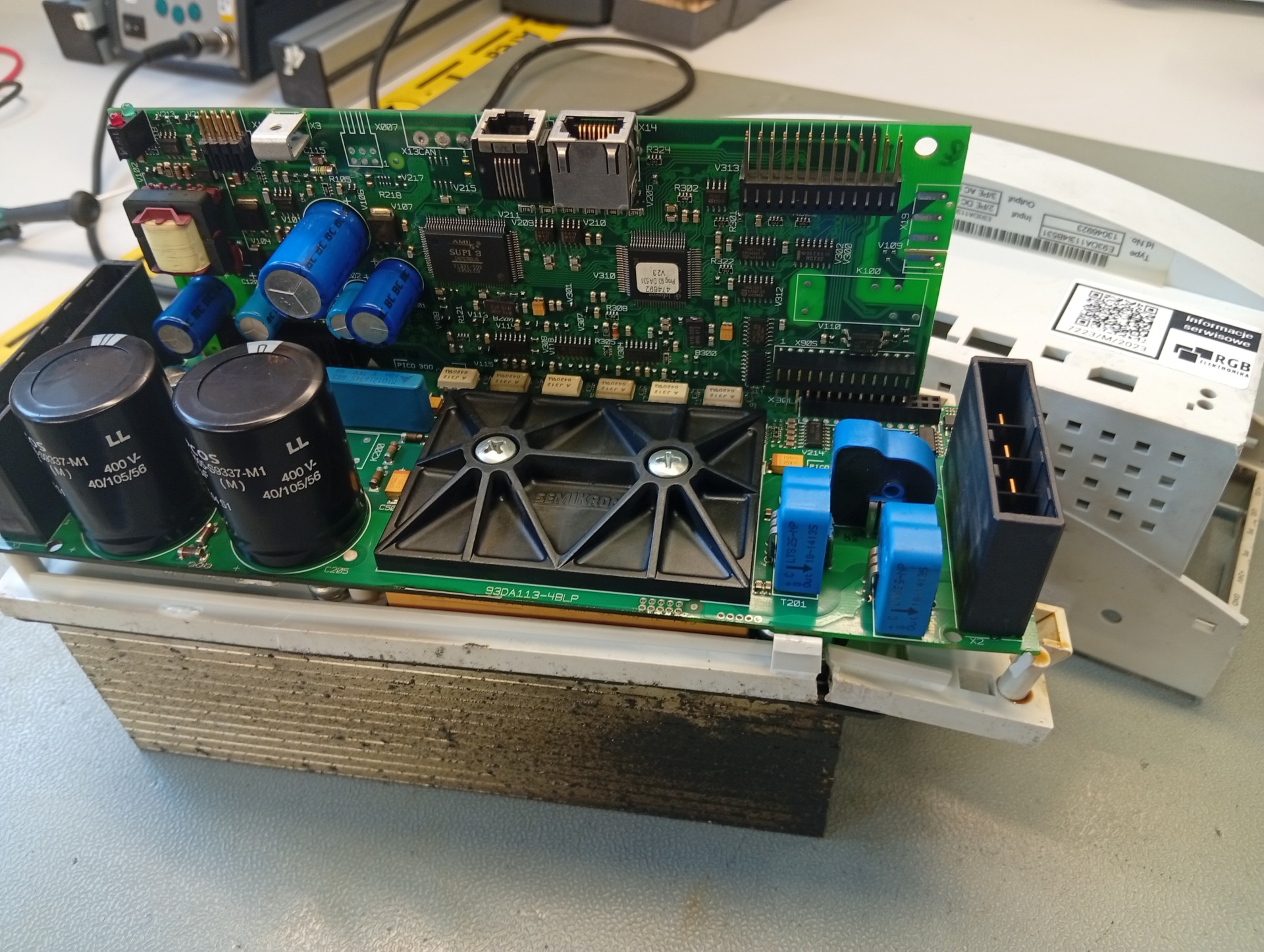

Réparation et diagnostic du KUKA KSD1-16 chez RGB Elektronika

RGB Elektronika assure le diagnostic et la réparation de l’électronique industrielle, notamment des servo-entraînements, variateurs de fréquence, automates PLC, panneaux HMI, alimentations, modules I/O, encodeurs, convertisseurs et systèmes de puissance utilisés dans les machines et les lignes de production. Dans le cas de modules tels que KUKA KSD1-16, l’expérience avec les entraînements d’axes, l’électronique de puissance et la communication industrielle est particulièrement importante.

Il est recommandé d’envoyer le module au service lorsque :

• le robot KUKA KR C2 ne passe pas en état prêt,
• des erreurs d’axe liées à l’entraînement apparaissent,
• le module KSD1-16 a cessé de fonctionner après une surcharge ou un court-circuit,
• le problème revient après acquittement de l’alarme,
• l’armoire de commande KR C2 signale un problème de communication ou d’entraînement,
• le module a déjà été remplacé, mais la panne persiste,
• des traces de surchauffe, d’endommagement ou de fonctionnement instable sont visibles.

Un diagnostic professionnel de l’entraînement permet de réduire le risque d’une mauvaise décision de service. Au lieu de supposer que chaque erreur signifie qu’il faut remplacer le module, il est préférable de vérifier la cause réelle de la panne et d’évaluer si une réparation est possible.

Commandez le diagnostic et la réparation du KUKA KSD1-16 avant que la panne n’arrête le robot ou n’entraîne l’endommagement d’autres éléments du système.
