Pas de communication automate avec le servovariateur Kollmorgen Servostar 600-620 – diagnostic, entretien et réparation des servovariateurs Kollmorgen

L’absence de communication entre le servovariateur Kollmorgen Servostar 600-620 et l’automate programmable (API) résulte le plus souvent d’une des causes suivantes : mauvaise configuration du réseau, absence d’alimentation auxiliaire 24 V CC, perturbations électromagnétiques, problème avec le contact BTB/RTO ou dommages à l’électronique de commande ou à la carte de communication. En pratique, cela signifie qu’avant de décider de remplacer le variateur, il vaut la peine d’effectuer un diagnostic structuré du Servostar 600, car certains défauts peuvent être éliminés sans le remplacement coûteux de tout le système.

Dans les installations industrielles, un tel problème signifie généralement non seulement l’arrêt d’un axe ou d’une machine, mais aussi le risque d’un arrêt de production, des difficultés à redémarrer la ligne et une augmentation des coûts de maintenance. Par conséquent, la réparation des servovariateurs Kollmorgen doit être précédée d’une analyse fiable de la cause, et non d’un simple remplacement aléatoire des composants.

Vous avez un problème de communication entre le Kollmorgen Servostar 600-620 et l’automate ? Confiez-nous le diagnostic pour déterminer rapidement si une correction de configuration, une réparation, une remise à neuf ou une modernisation du système est nécessaire.

Appelez-nous : +48 717 500 983

Pourquoi le Kollmorgen Servostar 600-620 ne communique-t-il pas avec l’automate (API) ?

Qu’est-ce que le servovariateur Kollmorgen Servostar 600 et où est-il le plus souvent utilisé ?

Les Kollmorgen Servostar 600, y compris les modèles de S601 à S620, sont des servovariateurs numériques utilisés dans des applications nécessitant un contrôle de mouvement précis, une dynamique élevée et un positionnement stable. Ces appareils se trouvent entre autres dans les machines d’emballage, les chaînes de montage, les systèmes de transport, les applications CNC et les stations de production automatisées.

Cette série fonctionne avec une alimentation triphasée dans une large plage de tensions allant de 230 V à 480 V (50 Hz) ou de 208 V à 480 V (60 Hz). Selon les modèles, les variateurs offrent un courant nominal de sortie de 1,5 A à 20 A et un courant de crête allant jusqu’à 40 A pendant une courte période. Du point de vue de l’utilisateur, le plus important est cependant qu’il s’agit d’appareils avec une prise en charge étendue de la communication et des retours d’information, de sorte que la source du problème peut se situer aussi bien dans la configuration que dans le matériel.

Quelles interfaces de communication et quels signaux sont importants en l’absence de connectivité ?

En standard, le Servostar 600 intègre des interfaces RS232 et CANopen. Selon la version et l’équipement, le variateur peut être complété par des cartes de communication pour des standards tels que PROFIBUS, SERCOS, DeviceNet, EtherCAT ou SynqNet. Cela signifie que l’absence de communication avec l’automate doit être analysée par rapport à la topologie de réseau spécifique et à la configuration réelle de l’appareil.

Tout aussi importants sont les signaux auxiliaires et les conditions de fonctionnement du servovariateur lui-même. En pratique, le bon fonctionnement de la communication est déterminé non seulement par les paramètres du bus, mais aussi par :

• l’alimentation 24 V CC de la logique et des circuits d’entrée/sortie,
• l’état du contact BTB/RTO,
• le blindage correct des câbles,
• la mise à la terre de la plaque de montage et du carter du moteur,
• le bon fonctionnement de l’électronique de commande et de la carte de communication optionnelle.

Si l’un de ces éléments ne fonctionne pas correctement, l’automate peut voir le variateur comme indisponible, non configuré ou restant en état d’erreur.

Quelles sont les causes les plus fréquentes de perte de communication entre le Servostar 600 et l’automate ?

Adresse de station ou vitesse de transmission incorrecte

C’est l’une des causes les plus courantes du problème dans des réseaux tels que CANopen ou PROFIBUS. Si l’adresse du nœud ou la vitesse de transmission définie dans le variateur ne correspond pas à la configuration de l’automate et du réseau, l’échange de données sera impossible. En pratique, cela se manifeste par une absence de réponse de l’appareil, des délais d’attente (timeouts) de communication ou l’impossibilité pour le variateur de passer en mode de fonctionnement automatique.

Il vaut la peine de commencer par ce point, car une erreur de paramétrage est beaucoup moins coûteuse à corriger qu’une réparation complète de servovariateurs Kollmorgen.

Absence d’alimentation auxiliaire 24 V CC

Dans la série Kollmorgen Servostar, l’alimentation auxiliaire 24 V CC est responsable de la logique ainsi que des circuits d’entrée et de sortie optiquement isolés. Si la tension auxiliaire n’arrive pas au variateur, est instable ou chute sous charge, l’appareil peut ne pas répondre correctement aux commandes de l’automate ou perdre complètement sa capacité de communication de processus.

C’est un point de diagnostic important car, dans de nombreux cas, la panne ne réside pas dans le servovariateur lui-même, mais dans l’alimentation, le câblage, les protections ou les connexions des bornes.

Perturbations électromagnétiques, blindage et mise à la terre

Dans les applications industrielles, les IEM (interférences électromagnétiques) sont d’une grande importance. Si les câbles de signaux ne sont pas correctement blindés, si le blindage est mal connecté ou s’il y a un problème avec la mise à la terre de la plaque de montage et du carter du moteur, la communication peut être instable ou disparaître complètement.

Un scénario typique ressemble à ceci : le variateur perd périodiquement la connexion, des erreurs apparaissent de manière aléatoire, le problème s’intensifie lorsque d’autres équipements de puissance fonctionnent, et après un redémarrage, tout redevient normal pour un moment. Dans ce cas, le simple remplacement du variateur ne résout souvent pas la cause racine du problème.

Contact BTB/RTO ouvert et blocage de la communication de processus

Le contact BTB/RTO est un signal de diagnostic très important. Son ouverture peut indiquer une erreur interne du variateur. En pratique, cela signifie qu’une panne du Servostar 600 bloque la communication de processus pour des raisons de sécurité, et l’automate ne peut pas mener un échange de données normal avec l’appareil.

Si le contact reste ouvert malgré une alimentation correcte et une configuration appropriée, il faut envisager un dommage interne, et non un simple problème de réseau.

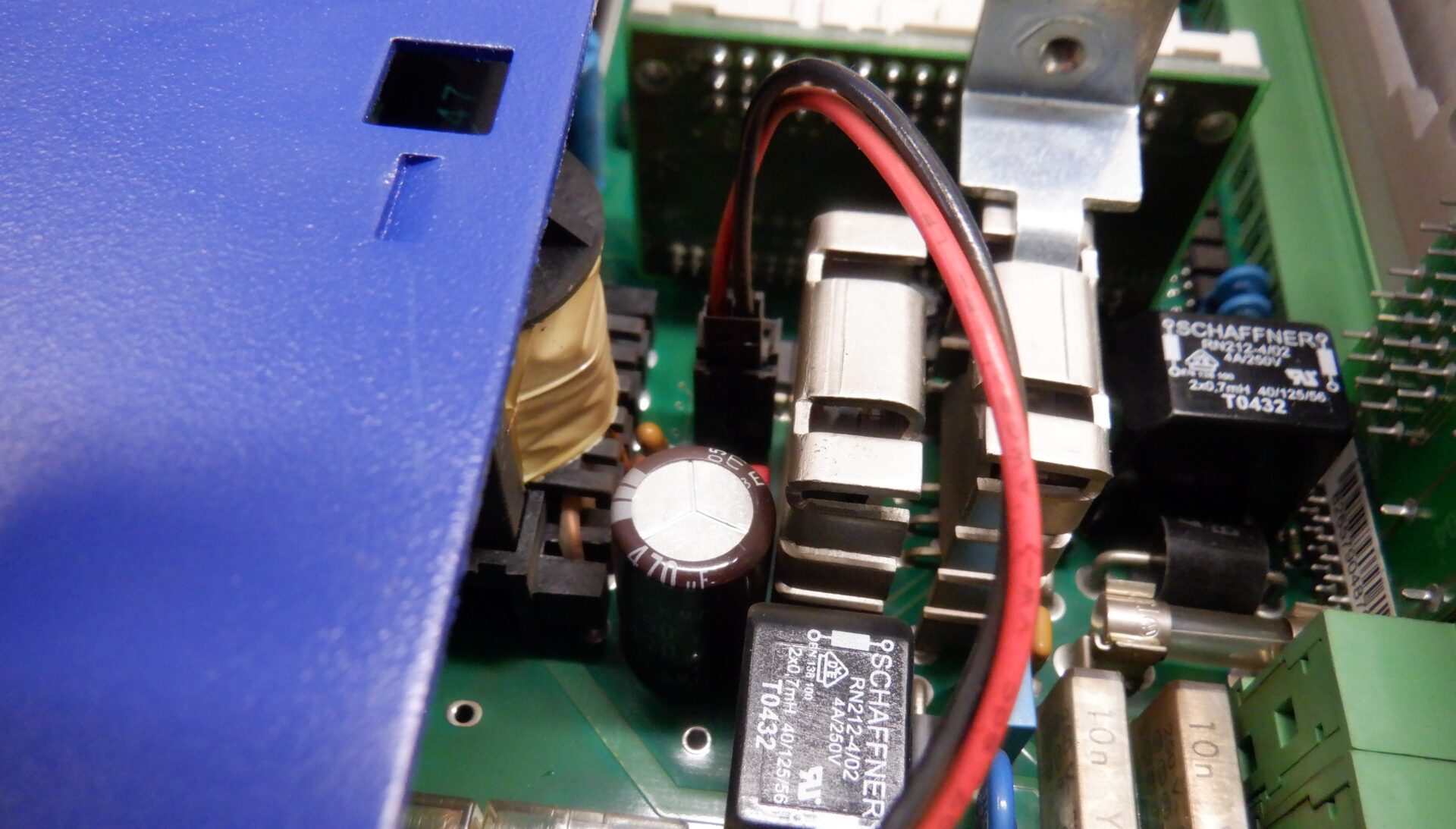

Dommages à l’électronique de commande ou à la carte de communication

Si l’adressage, la vitesse de transmission, le 24 V CC, le blindage et le BTB/RTO ont été vérifiés et que la communication ne fonctionne toujours pas, la cause peut être un dommage à l’électronique de commande, à la section d’interface ou à la carte de communication optionnelle. Ce type de panne peut résulter de surtensions, du vieillissement des composants, d’une surchauffe, de vibrations, d’erreurs de câblage ou de problèmes d’alimentation dans l’armoire de commande.

Dans ce cas, un diagnostic spécialisé du Servostar 600 utilisant des procédures de test et de mesure appropriées est généralement nécessaire.

Quels symptômes suggèrent une panne du Servostar 600, et non un simple erreur de configuration ?

Chaque erreur du Servostar 600 ne signifie pas un dommage matériel, mais il y a des symptômes qui augmentent clairement la probabilité d’une panne du variateur. En pratique, il convient de prêter attention à :

• l’absence totale de réaction malgré une configuration réseau correcte,
• les pertes de communication récurrentes après l’échauffement de l’appareil,
• le contact BTB/RTO ouvert sans cause externe évidente,
• l’impossibilité de passer à l’état de fonctionnement (prêt) malgré un 24 V CC correct,
• un fonctionnement instable de la communication après avoir exclu les problèmes de câblage,
• des traces de surchauffe, de dommages ou d’instabilité sur la carte de commande.

Dans une telle situation, repousser la décision de réparation augmente généralement le risque d’un arrêt complet de la machine. Du point de vue de la maintenance, il est préférable d’effectuer un service Kollmorgen rapidement plutôt que de laisser les dommages s’étendre au moteur, aux modules d’E/S ou à d’autres éléments du système d’automatisation.

À quoi ressemblent le diagnostic, la réparation et l’entretien du Kollmorgen Servostar 600-620 ?

Comment vérifier étape par étape l’absence de communication avec l’automate ?

Face à un problème de connectivité, il est préférable de suivre une séquence ordonnée. Cela permet de séparer rapidement une erreur de configuration d’un défaut matériel.

• Vérifiez l’alimentation auxiliaire 24 V CC et assurez-vous qu’elle est stable sous charge.
• Confirmez le type d’interface de communication ainsi que la présence de la bonne carte de communication.
• Vérifiez l’adresse de la station, la vitesse de transmission et la configuration réseau du côté du variateur et de l’automate.
• Inspectez le câblage, le blindage et la mise à la terre, en particulier dans les armoires contenant de nombreux équipements de puissance.
• Évaluez l’état du signal BTB/RTO, car son ouverture peut indiquer une erreur interne.
• Vérifiez si le variateur signale d’autres symptômes de panne, par exemple une réaction instable, des erreurs ou un manque de préparation.
• Si les causes fondamentales ont été exclues, envoyez l’appareil pour un diagnostic de service.

Cette procédure permet de limiter les coûts inutiles et d’éviter une situation où un variateur fonctionnel est remplacé alors que la cause réelle demeure dans l’installation.

Vous avez un problème de communication dans votre système Kollmorgen Servostar ? Il est judicieux de commencer par un diagnostic complet, qui permettra de déterminer s’il suffit de corriger la configuration, ou s’il sera nécessaire d’effectuer une réparation du Servostar, une remise à neuf ou une modernisation du système.

Appelez-nous : +48 717 500 983

Quand le service Kollmorgen est-il rentable et quand vaut-il mieux planifier une modernisation ?

Le service Kollmorgen est généralement rentable lorsque la machine est encore technologiquement à jour, que la mécanique et le contrôle restent fonctionnels et que le problème concerne principalement le variateur ou la communication. Dans un tel scénario, un diagnostic rapide et une réparation des servovariateurs Kollmorgen peuvent réduire considérablement les temps d’arrêt et limiter les dépenses.

Il vaut la peine d’envisager une modernisation lorsque :

• les pannes se répètent régulièrement,
• la disponibilité des pièces est limitée,
• le système de communication ne répond plus aux exigences actuelles de l’usine,
• le coût des réparations successives commence à s’approcher du coût d’une reconstruction,
• la production exige une plus grande fiabilité et une meilleure intégration avec un nouvel automate (API) ou IHM.

Dans de nombreuses entreprises, une bonne solution consiste à combiner les deux approches : une réparation rapide pour relancer la production, suivie d’une modernisation planifiée lors d’une fenêtre de maintenance appropriée.

Pourquoi un diagnostic rapide du servovariateur est-il important pour la maintenance ?

Une panne dans le domaine de l’entraînement n’est pas seulement le problème d’un seul appareil. L’absence de communication entre le servovariateur et l’automate peut bloquer le fonctionnement de l’ensemble de la machine, perturber la séquence de production, générer des déchets, augmenter le risque d’erreurs de l’opérateur et se traduire par un réel coût de perte de production.

C’est pourquoi un diagnostic rapide du Servostar 600 a non seulement une valeur technique, mais aussi commerciale. Il permet de répondre à des questions clés :

• le problème concerne-t-il la configuration, le câblage ou le variateur lui-même,
• est-il possible d’effectuer une réparation rentable du servovariateur Kollmorgen,
• faut-il préparer un appareil de remplacement,
• vaut-il la peine de vendre le variateur endommagé pour rachat,
• est-il préférable de planifier une modernisation de l’ensemble du système de contrôle.

Si, dans votre application, le servovariateur Kollmorgen perd la connexion avec l’automate, il ne faut pas se limiter uniquement à la réinitialisation et au redémarrage de la machine. Un tel symptôme est souvent le signal que le problème s’aggrave et pourrait bientôt entraîner un arrêt plus long.

Besoin d’assistance ? Pour des appareils tels que le Kollmorgen Servostar 600, il est utile de commander un diagnostic professionnel puis de choisir la meilleure ligne de conduite : réparation, remise à neuf, entretien, modernisation ou rachat de l’appareil endommagé. Cela permet de limiter plus facilement le risque de pannes secondaires et de remettre la machine en marche plus rapidement.

RGB Elektronika accompagne les usines industrielles dans le domaine du diagnostic et de la maintenance de l’électronique industrielle, des entraînements, des automates et de la communication industrielle. Si vous souhaitez vérifier si votre servovariateur Kollmorgen est éligible à une réparation ou à une remise à neuf, contactez-nous.

Signalez au service RGB votre souhait de réparer un servovariateur Kollmorgen via le formulaire -> demander une réparation

Appelez-nous : +48 717 500 983

Bibliographie :

• Kollmorgen, “Servostar 601…620 Digital Servo Amplifier S600”, Instructions Manual, Kollmorgen, 12.2015. [En ligne] https://www.kollmorgen.com/sites/default/files/public_downloads/sr601_e.pdf [consulté le : 25.03.2026]
