Panne du servovariateur LENZE EVS9322-ESV004. Diagnostic de l’alimentation, de la communication et des circuits de sortie

Panne du variateur Lenze 9300 EVS9322-ESV004 ne signifie pas toujours que l’ensemble du servosystème est endommagé. L’arrêt de la machine peut être causé par l’alimentation secteur, le circuit intermédiaire DC, l’alimentation interne de l’électronique, la communication, l’étage de puissance IGBT, le système de retour, le câble moteur ou le moteur lui-même. Avant de décider de remplacer l’appareil, il est donc recommandé d’effectuer un diagnostic structuré permettant d’identifier la véritable origine du problème et de réduire la durée d’un arrêt de production coûteux.

Le modèle Lenze EVS9322-ESV004, également recherché sous les références EVS9322-ES ou Lenze 9300 Servo 9322-ES, appartient à la famille des servovariateurs Lenze 9300. Ces appareils sont utilisés dans les systèmes d’entraînement industriels nécessitant une régulation précise de la vitesse, du couple et de la position.

Dans le cas d’une machine de production, il est essentiel de distinguer rapidement deux situations : une défaillance réelle de l’électronique du variateur et un problème situé en dehors de celui-ci. Le remplacement d’un appareil fonctionnel ne supprimera en effet ni un court-circuit du moteur, ni un câble endommagé, ni une erreur de communication, ni un problème de retour.

Appelez-nous : +48 717 500 983

Panne du variateur Lenze 9300 – comment trouver la cause du problème ?

Quels symptômes indiquent une panne du Lenze 9300 ?

Les symptômes d’une panne du Lenze 9300 dépendent de la partie du système qui a cessé de fonctionner correctement. En pratique, un même symptôme peut avoir plusieurs causes différentes. Il ne faut donc pas commencer une réparation uniquement sur la base du message affiché par le variateur.

Symptôme	Cause possible	Que faut-il vérifier ?
Aucune réaction de l’appareil, panneau éteint	Absence d’alimentation, défaillance du redresseur, du circuit de charge ou de l’alimentation interne	Tension d’entrée, bus DC et circuits d’alimentation de l’électronique
Erreur de surintensité ou de court-circuit	Étage IGBT, moteur, câble moteur, surcharge mécanique	Sortie du variateur et ensemble du circuit moteur
Interruptions de communication	Configuration, câbles, blindage, terminaison ou module de communication	Couche physique du réseau et paramètres de communication
Fonctionnement instable de l’axe	Codeur, résolveur, câbles de retour ou configuration du régulateur	Signal de retour et connexions
Surchauffe du variateur	Charge excessive, refroidissement insuffisant ou fréquence de découpage inadaptée	Conditions de fonctionnement, courant de charge et ventilation de l’armoire

Le Lenze 9300 ne s’allume pas ou le panneau reste éteint

Si le servovariateur ne présente aucun signe de fonctionnement, le diagnostic doit commencer par l’alimentation. L’absence d’affichage sur le panneau ne signifie pas encore que le processeur ou l’ensemble de l’électronique de commande est endommagé.

Il faut d’abord confirmer la présence et la symétrie de la tension triphasée à l’entrée de l’appareil. La zone suivante à contrôler est le circuit intermédiaire en courant continu. Si l’alimentation secteur est correcte mais que la tension du bus DC n’atteint pas le niveau attendu, les causes possibles peuvent notamment inclure le redresseur d’entrée, le circuit de limitation du courant de charge ou les condensateurs du circuit intermédiaire.

Si, en revanche, le circuit DC est correctement alimenté mais que l’électronique reste inactive, le problème peut se situer au niveau de l’alimentation à découpage interne chargée de fournir les tensions nécessaires aux circuits de commande, au processeur et aux drivers de l’étage de puissance.

Le variateur signale une erreur de surintensité ou coupe l’entraînement

Une erreur de surintensité fait partie des situations dans lesquelles un remplacement précipité du Lenze 9300 peut ne pas résoudre le problème. Un courant excessif peut être causé par des transistors de puissance endommagés, mais également par un court-circuit entre phases du moteur, une dégradation de l’isolation des enroulements, un câble moteur endommagé ou une surcharge mécanique de l’axe entraîné.

Le diagnostic doit donc porter à la fois sur le variateur lui-même et sur les éléments connectés à sa sortie. Il est particulièrement important de distinguer une défaillance de l’étage de puissance d’une défaillance du moteur, car le raccordement d’un variateur fonctionnel à une charge en court-circuit peut entraîner une nouvelle panne.

Le Lenze 9300 perd la communication avec l’automate PLC

Une panne de communication du Lenze 9300 ne provient pas nécessairement de l’électronique de l’appareil. Les paramètres réseau, les câbles, le blindage, la terminaison ou une connexion incorrecte du module de communication en sont souvent la cause.

Dans les installations industrielles, les perturbations électromagnétiques provenant des câbles moteur et d’autres circuits de puissance constituent un problème particulier. Un câble de communication mal acheminé ou insuffisamment blindé peut provoquer des pertes intermittentes de télégrammes, des erreurs de transmission et des arrêts aléatoires de la machine.

Si une panne du Lenze 9300 a arrêté la production, il est utile de transmettre au service non seulement la référence de l’appareil, mais aussi le code d’erreur, une description du comportement de la machine et des informations sur le moment où le problème apparaît. Ces données peuvent réduire considérablement la durée du diagnostic.

Comment effectuer le diagnostic de l’alimentation du Lenze 9300 ?

Le diagnostic de l’alimentation du Lenze 9300 doit être effectué depuis l’entrée de l’appareil vers ses circuits internes. Cela permet d’éviter d’attribuer une panne à l’électronique de commande alors que la cause réelle est l’absence d’une phase ou une tension d’entrée incorrecte.

En raison des tensions dangereuses présentes dans l’appareil, le diagnostic interne doit être effectué uniquement par des personnes disposant des qualifications appropriées. Les condensateurs du circuit intermédiaire peuvent rester chargés même après la déconnexion de l’appareil du secteur. Il convient donc d’appliquer une procédure de consignation appropriée avant toute intervention et de confirmer par mesure que la tension a atteint un niveau sûr.

Contrôle de la tension triphasée et du circuit intermédiaire DC

La première étape consiste à contrôler les tensions entre phases à l’entrée. Une asymétrie importante ou l’absence d’une phase peut provoquer un fonctionnement incorrect du variateur et conduire à de fausses conclusions lors de la suite du diagnostic.

Le circuit intermédiaire DC est ensuite contrôlé. Pour un redresseur triphasé classique, la tension du bus continu est liée à la tension entre phases du réseau et, à vide, présente une valeur proche de la valeur de crête de la tension AC.

Si la tension DC est nettement incorrecte, il convient notamment de vérifier :

• le pont redresseur,
• le circuit de limitation du courant de charge,
• les éléments du circuit de démarrage progressif,
• les condensateurs électrolytiques du circuit intermédiaire,
• les connexions et les éléments de protection.

Que signifie une tension correcte du bus DC lorsque l’appareil ne fonctionne pas ?

Si l’alimentation d’entrée et le circuit intermédiaire sont corrects mais que l’appareil n’active toujours pas l’électronique de commande, le diagnostic doit être étendu aux tensions auxiliaires internes.

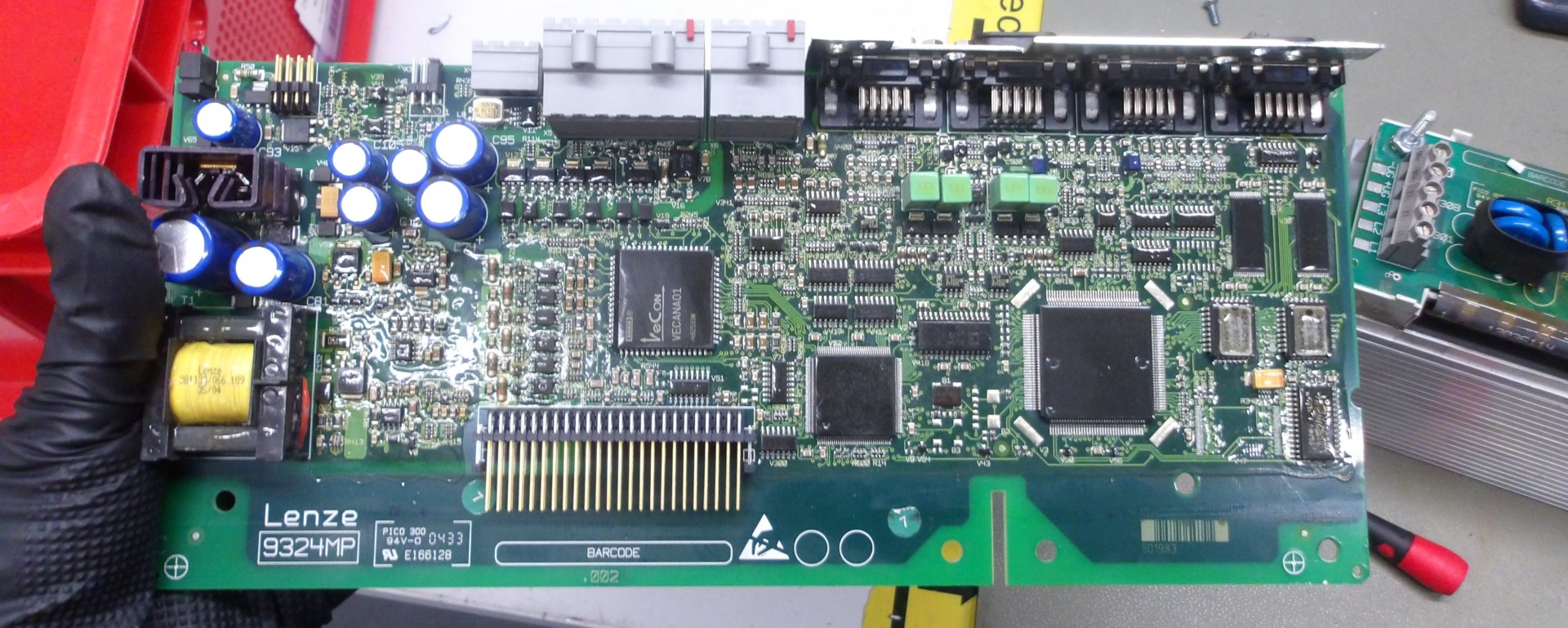

Dans un servovariateur, l’alimentation à découpage fournit les tensions requises par les circuits logiques, les drivers de grille des transistors, les interfaces et le reste de l’électronique. Une défaillance de cette alimentation peut donc donner l’impression d’un appareil totalement inactif malgré la présence d’une haute tension dans le circuit DC.

Si le diagnostic de base confirme la présence de l’alimentation mais que le Lenze EVS9322-ES ne démarre toujours pas, les tentatives répétées de mise sous tension ne doivent pas remplacer un diagnostic de l’électronique sur un banc de service.

Comment diagnostiquer une panne de communication du Lenze 9300 ?

La série Lenze 9300 est équipée de solutions permettant de fonctionner avec un système de commande supérieur ainsi qu’avec des modules de communication. Lors du diagnostic, il faut distinguer un problème de l’interface elle-même des erreurs de configuration et des problèmes d’installation.

Les principaux points de contrôle comprennent :

• l’adresse de l’appareil sur le réseau,
• la vitesse de transmission,
• la conformité des réglages avec l’automate PLC,
• la continuité des câbles de communication,
• l’état des connecteurs et des modules,
• la terminaison correcte du bus,
• le cheminement et le blindage des câbles.

Il est particulièrement important de déterminer si la communication disparaît en permanence ou uniquement pendant le fonctionnement du moteur. Si les problèmes apparaissent lors de l’activation de l’entraînement, pendant l’accélération ou le freinage, une attention particulière doit être portée à la compatibilité électromagnétique de l’installation ainsi qu’au cheminement des câbles de commande par rapport aux câbles de puissance.

Il est également utile de vérifier si le problème concerne un seul axe ou plusieurs appareils simultanément sur le même réseau. La défaillance de plusieurs nœuds au même moment oriente plus souvent le diagnostic vers l’infrastructure de communication que vers un variateur individuel.

Comment contrôler l’étage de puissance IGBT, le moteur et le câble moteur ?

Les circuits de sortie du Lenze 9300 utilisent des transistors de puissance IGBT chargés de générer les formes d’onde commandant le moteur. Leur défaillance peut provoquer un court-circuit, le déclenchement des protections, des erreurs de surintensité ou l’impossibilité de démarrer l’axe.

Après avoir correctement déconnecté l’appareil de la tension et déchargé en toute sécurité le circuit intermédiaire, il est possible d’effectuer un diagnostic statique de l’étage de puissance. L’un des objectifs consiste à vérifier s’il existe un court-circuit entre les sorties moteur U, V et W et les rails du circuit DC, ce qui pourrait indiquer une défaillance des composants semi-conducteurs.

Les mesures ne doivent toutefois pas être limitées au variateur. Si l’entraînement a signalé un court-circuit ou un courant excessif, il convient de déconnecter le moteur du variateur et de vérifier également :

• l’état de l’isolation du câble moteur,
• l’absence de courts-circuits entre les conducteurs,
• l’état des enroulements du moteur,
• l’isolation des enroulements par rapport au boîtier,
• l’état des connecteurs et des blindages,
• une éventuelle surcharge mécanique de l’axe.

Cette approche est particulièrement importante après une panne survenue soudainement pendant le mouvement de la machine. Un câble ou un moteur endommagé peut être la cause initiale de la destruction de l’étage de puissance et non sa conséquence.

Si les mesures indiquent un court-circuit de l’étage IGBT ou une défaillance de l’électronique de commande, il est recommandé de faire diagnostiquer l’appareil avant d’acheter une autre unité. Cela permet également de vérifier si la cause initiale de la panne a bien été éliminée.

Les fréquences de découpage de 8 kHz et 16 kHz influencent-elles les pannes ?

Sur le Lenze 9300, la fréquence de découpage est importante non seulement pour l’acoustique du moteur, mais également pour la charge thermique du variateur. Une fréquence plus élevée, par exemple 16 kHz, réduit le bruit audible lié au fonctionnement de l’entraînement, mais augmente les pertes de commutation dans les transistors de puissance.

Sur le Lenze 9300, la fréquence de découpage est importante non seulement pour l’acoustique du moteur, mais également pour la charge thermique du variateur. Une fréquence plus élevée, par exemple 16 kHz, réduit le bruit audible lié au fonctionnement de l’entraînement, mais augmente les pertes de commutation dans les transistors de puissance.

Les conditions de refroidissement sont également importantes. Le servovariateur doit bénéficier d’une circulation d’air libre, et les conduits de ventilation ainsi que le radiateur ne doivent pas être obstrués par des contaminants. Pour la famille 9300, l’espace de ventilation recommandé au-dessus et au-dessous de l’appareil est particulièrement important dans les armoires de commande densément équipées.

Les surcharges cycliques influencent également la durée de vie de l’électronique. Les profils de courant admissibles dépendent de la limite de courant configurée et de la variante de l’appareil. Les réglages ne doivent donc pas être basés uniquement sur la capacité temporaire de l’entraînement à générer un couple élevé. Un fonctionnement régulier à la limite de surcharge entraîne une sollicitation thermique plus importante des composants de puissance et des condensateurs.

Réparation et service du Lenze 9300 – quand réparer, remplacer ou moderniser ?

Quand la réparation du Lenze EVS9322-ES est-elle pertinente ?

La réparation du Lenze EVS9322-ES est particulièrement justifiée lorsque l’appareil fonctionne dans une machine ancienne dont la commande, les paramètres et le câblage ont été conçus spécifiquement pour la famille 9300. Dans une telle situation, le remplacement du variateur par une autre série peut nécessiter beaucoup plus de travail que la réparation de l’électronique elle-même.

Lors d’un diagnostic professionnel, il est notamment possible de contrôler le circuit d’entrée, les condensateurs, les circuits d’alimentation, l’étage de puissance, les drivers IGBT, l’électronique de commande ainsi que les interfaces de signal. L’étendue de la réparation doit être déterminée sur la base des mesures et non uniquement à partir du symptôme signalé par l’utilisateur.

La réparation et le service du Lenze 9300 peuvent constituer une solution avantageuse lorsque :

• la machine doit rester en service pendant encore plusieurs années,
• la configuration de l’entraînement est importante pour le fonctionnement du processus,
• le remplacement nécessiterait des modifications logicielles ou mécaniques,
• le coût de l’arrêt est supérieur à celui de la réparation de l’appareil,
• le problème concerne des composants électroniques typiques pouvant être reconditionnés.

Lors d’une demande de service, il est utile d’envoyer la référence complète EVS9322-ESV004, une photo de la plaque signalétique, le code d’erreur et une description du comportement de la machine. Cela permet de déterminer plus rapidement la bonne orientation du diagnostic.

Quand l’achat d’un second variateur est-il une meilleure solution ?

L’achat d’une seconde unité peut être une solution appropriée lorsque les dommages sont importants, que la durée d’arrêt est critique ou qu’un variateur compatible est disponible et peut être rapidement remis en service dans la machine.

Il ne faut toutefois pas choisir l’appareil uniquement sur la base de l’inscription « Lenze 9300 ». La référence complète du modèle, la variante matérielle, la puissance, le courant, la tension, les interfaces utilisées, le système de retour, le module de communication ainsi que la configuration requise par la machine sont importants.

Dans le cas d’un appareil d’occasion, son état technique est également important. Un variateur âgé de plus de dix ans et démonté directement d’une autre machine peut fonctionner, mais toujours comporter des condensateurs et des composants d’alimentation vieillissants. Du point de vue de la maintenance, une unité testée ou reconditionnée constitue généralement une solution plus sûre qu’un module non vérifié dont l’historique est inconnu.

Quand envisager la modernisation du système d’entraînement ?

Une modernisation devient pertinente lorsque les pannes se répètent, que les pièces de rechange deviennent difficiles à obtenir ou que la machine doit encore fonctionner pendant de nombreuses années et qu’un passage à une plateforme d’entraînement plus récente est justifié.

Un retrofit ne consiste toutefois pas simplement à trouver un variateur de puissance similaire. Il faut notamment prendre en compte :

• les paramètres du moteur,
• le type de codeur ou de résolveur,
• l’interface de communication,
• les signaux numériques et analogiques,
• les fonctions de sécurité,
• le mode de consigne de mouvement,
• les paramètres dynamiques de l’axe,
• les dimensions et le mode de montage,
• la nécessité de modifications dans le PLC et la documentation électrique.

Si une réparation rapide du Lenze 9300 permet de rétablir la production, elle peut également être considérée comme une solution temporaire, afin de préparer la modernisation de la machine pendant un arrêt planifié au lieu de réaliser un retrofit sous la pression d’une panne en cours.

Comment préparer un Lenze 9300 pour son envoi au service technique ?

Plus le service reçoit d’informations avec l’appareil, plus il est facile de reproduire les conditions dans lesquelles la panne s’est produite. Il est utile de joindre à la demande :

• la référence complète du modèle et de la variante,
• une photo de la plaque signalétique,
• le code ou le message d’erreur,
• une description du symptôme,
• une indication précisant si la panne est apparue pendant le démarrage, le mouvement, le freinage ou après la mise sous tension,
• des informations sur les réparations précédentes,
• une description des événements inhabituels tels qu’un court-circuit du moteur, une surtension ou une perte de phase.

S’il est possible de créer une copie des paramètres d’un axe fonctionnel ou si vous disposez d’une configuration archivée de l’appareil, il est recommandé de la sauvegarder. Dans les systèmes d’entraînement anciens, une copie de la configuration peut être aussi précieuse que la pièce de rechange elle-même.

Comment réduire le risque d’une nouvelle panne du Lenze 9300 ?

Une fois la réparation terminée, il faut identifier la cause ayant entraîné la défaillance. Le simple remplacement des transistors, des condensateurs ou de l’alimentation ne résoudra pas le problème si l’origine de la panne reste le moteur, le câble, une armoire en surchauffe ou un réseau d’alimentation instable.

Dans le cadre des mesures préventives, il est recommandé de contrôler :

• la température et la ventilation de l’armoire de commande,
• la propreté des radiateurs et des conduits de refroidissement,
• l’état des câbles moteur,
• la mise à la terre et le blindage,
• l’état des connecteurs du codeur et du résolveur,
• la symétrie de la tension d’alimentation,
• la charge réelle de l’axe,
• la fréquence des erreurs et des surcharges.

Pour les machines critiques, il est également utile d’envisager de conserver un variateur de rechange ou un appareil préalablement reconditionné. Le coût d’une pièce de rechange peut être nettement inférieur au coût de plusieurs heures d’arrêt d’une ligne de production.

Vous avez un Lenze EVS9322-ESV004 défectueux ou un autre variateur de la série 9300 ? Envoyez-nous la référence de l’appareil, une photo de la plaque signalétique, le code d’erreur et une brève description de la panne. —> Demander une réparation
