Où faire réparer un variateur Bosch Rexroth HCS02 après une explosion ? Défaillances typiques des modules IGBT dans les variateurs HCS02.1E-W0070-A-03-NNNN

Un variateur Bosch Rexroth HCS02.1E-W0070-A-03-NNNN après l’explosion d’un module IGBT doit être confié à un service spécialisé en automatisme industriel, capable d’effectuer le diagnostic de l’étage de puissance, du circuit intermédiaire DC, de la commande des grilles, du stratifié PCB, du refroidissement et de la sortie moteur. Après une telle panne, il ne faut pas remplacer les fusibles ni remettre l’appareil sous tension, car cela peut provoquer une destruction plus importante de la carte, une nouvelle explosion des transistors, l’endommagement de la carte de commande, un incendie dans l’armoire électrique ou un danger pour le personnel.

Le modèle HCS02.1E-W0070-A-03-NNNN appartient à la famille Rexroth IndraDrive C et constitue un convertisseur compact utilisé dans les applications mono-axe. En pratique industrielle, ce type de variateur fonctionne dans les systèmes d’entraînement de machines de production, lignes technologiques, systèmes de convoyage, applications de positionnement, axes servo et postes nécessitant un contrôle précis du mouvement. Lorsqu’une explosion IGBT se produit, le problème ne concerne pas uniquement un seul composant électronique. Il s’agit généralement de la conséquence d’une surcharge thermique, d’une surtension, d’un court-circuit dans le circuit moteur, de l’usure des condensateurs, d’une défaillance du freinage ou d’un défaut dans le circuit de commande des grilles.

Pour le service maintenance, deux points sont essentiels : sécuriser la machine contre tout redémarrage et déterminer la cause de la panne. Le simple remplacement du module IGBT sans vérification du circuit Gate Drive, du bus DC, des condensateurs, de la sortie moteur, de la résistance de freinage, des câbles et du moteur peut entraîner une nouvelle destruction immédiate du variateur réparé.

Ne prenez pas le risque de griller à nouveau le variateur après le seul remplacement de l’IGBT. Choisissez un diagnostic qui couvre la cause de la panne, et pas seulement son effet visible.

Appelez : +48 717 500 983

Que faire après l’explosion d’un variateur Bosch Rexroth HCS02.1E-W0070-A-03-NNNN ?

Pourquoi ne faut-il pas remettre le variateur sous tension après une explosion IGBT ?

Après l’explosion d’un variateur, la première règle est : ne pas redémarrer l’appareil. En pratique, cela signifie aucune tentative de réinitialisation de l’entraînement, aucun remplacement de fusibles « pour tester », aucune remise sous tension et aucun test du variateur sans diagnostic préalable. L’explosion d’un module IGBT est une panne de l’étage de puissance, dans laquelle l’énergie stockée dans les condensateurs du circuit intermédiaire peut être libérée en un temps très court.

Une nouvelle mise sous tension d’un variateur Bosch Rexroth endommagé peut provoquer :

• une carbonisation plus importante du stratifié PCB et la vaporisation des pistes de puissance,
• un nouveau court-circuit dans l’étage de puissance,
• l’endommagement de la carte de commande par claquage vers les circuits basse tension,
• la fusion des bornes et des éléments de connexion,
• la destruction de nouveaux composants, si le remplacement a été effectué sans diagnostic complet,
• un risque d’incendie dans l’armoire électrique,
• un risque pour l’opérateur ou le technicien de maintenance, en particulier lors de travaux avec une haute tension DC.

Si un bruit violent, de la fumée, une odeur de brûlé, des traces de suie ou des fragments projetés du boîtier du transistor sont apparus dans l’armoire, le variateur doit être déconnecté, sécurisé et confié au service. Il est également utile de vérifier l’environnement de l’appareil : câbles moteur, résistance de freinage, filtres, ventilation de l’armoire, bornes, contacteurs, protections ainsi que le moteur lui-même.

Qu’est-ce qu’un variateur Bosch Rexroth HCS02 de la famille IndraDrive C ?

Bosch Rexroth HCS02 est un convertisseur compact de la famille IndraDrive C, qui intègre les fonctions d’alimentation et de variateur dans un seul boîtier. Le modèle HCS02.1E-W0070-A-03-NNNN est utilisé dans les applications nécessitant une commande précise de l’entraînement, souvent là où la dynamique, la répétabilité du mouvement et la stabilité de fonctionnement de l’axe sont essentielles.

Du point de vue du service, les paramètres qui influencent la charge de l’étage de puissance sont importants :

• courant continu d’environ 28 A,
• courant de surcharge jusqu’à environ 70,8 A,
• alimentation monophasée ou triphasée, selon la configuration et les conditions de l’application,
• fonctionnement dans des plages de tensions industrielles typiques de cette classe d’entraînements,
• fréquence de commutation adaptée au mode de fonctionnement du moteur, aux pertes thermiques et aux exigences acoustiques,
• indice de protection IP20, nécessitant un montage dans une armoire électrique correctement protégée et ventilée,
• refroidissement actif par air, dont l’efficacité influence directement la température de l’étage de puissance.

En pratique, cela signifie qu’un variateur IndraDrive C ne peut fonctionner en toute sécurité que si les conditions électriques, thermiques et environnementales sont respectées. Un radiateur encrassé, un filtre d’armoire obstrué, un ventilateur défectueux, une température ambiante trop élevée ou un cycle de travail surchargé peuvent progressivement entraîner la dégradation des composants de puissance.

Quels symptômes indiquent une grave défaillance de l’étage de puissance ?

Une défaillance du variateur ne commence pas toujours par une explosion. Des signes d’alerte apparaissent souvent plus tôt et peuvent être détectés lors d’une inspection, d’un diagnostic d’erreurs ou d’une analyse du comportement de la machine. S’ils sont ignorés, ils peuvent entraîner l’endommagement du module IGBT et l’arrêt de la production.

Les symptômes qui doivent alerter comprennent :

• arrêts aléatoires de l’entraînement sous charge,
• défauts fréquents de surcharge ou de surintensité,
• défauts liés à la tension du bus DC, notamment pendant le freinage,
• échauffement excessif du variateur, du radiateur ou de la zone de l’armoire,
• fonctionnement irrégulier du moteur, à-coups, baisse de couple ou régulation instable,
• sifflement inhabituel, odeur d’électronique surchauffée ou traces de décoloration,
• défaillances des fusibles ou des protections côté alimentation,
• claquage vers le boîtier, problèmes d’isolation ou défaut à la terre du moteur,
• fumée visible, bruit violent ou rupture physique de composants dans le module de puissance.

Si une explosion du variateur HCS02 s’est produite, elle ne doit pas être considérée comme une erreur d’entraînement ordinaire. Il s’agit d’une panne qui nécessite le démontage de l’appareil, son nettoyage, des mesures, l’évaluation des dommages, la vérification des circuits de commande et des tests en charge.

Pourquoi le module IGBT d’un variateur peut-il exploser ?

Les modules IGBT, c’est-à-dire Insulated Gate Bipolar Transistor, sont des éléments essentiels de l’étage de puissance du variateur. Ils assurent la commutation rapide de la tension provenant du circuit intermédiaire DC et la génération du signal de sortie pour le moteur. Ils travaillent sous de fortes contraintes de courant, de tension et de température, c’est pourquoi leur défaillance peut être brutale.

Les causes les plus fréquentes de l’explosion d’un module IGBT dans les variateurs Bosch Rexroth HCS02 sont :

• surchauffe de l’étage de puissance causée par des filtres obstrués, un radiateur encrassé, une panne du ventilateur ou une température trop élevée dans l’armoire,
• surcharge de l’application, par exemple démarrage trop lourd, mécanique bloquée, entraînement mal dimensionné ou profil de fonctionnement trop agressif,
• surtension sur le bus DC résultant de problèmes de freinage, d’une résistance de freinage endommagée ou de surtensions réseau,
• court-circuit dans le circuit moteur, par exemple câble endommagé, court-circuit entre phases, claquage d’enroulement ou défaut à la terre du stator,
• vieillissement des condensateurs, provoquant une augmentation de l’ondulation et une charge plus élevée des composants de puissance,
• endommagement du Gate Drive, c’est-à-dire du circuit de commande des grilles des transistors,
• contaminations conductrices à l’intérieur de l’appareil, par exemple poussière, humidité, suie ou dépôts après une carbonisation antérieure,
• erreurs d’installation, mauvaise mise à la terre, blindage endommagé ou problèmes CEM.

La situation est particulièrement dangereuse lorsque le transistor ne s’ouvre ou ne se ferme pas correctement. Les pertes thermiques augmentent alors, et le composant commence à fonctionner en dehors de sa zone de sécurité. Si une surcharge, une surtension ou un court-circuit côté moteur survient en plus, le dommage peut se produire immédiatement.

Cause possible	Effet typique	Effet typique
Surchauffe	Dégradation de la structure IGBT, défauts thermiques, explosion du module	Ventilateur, radiateur, filtres, température de l’armoire, cycle de travail
Surtension sur le bus DC	Claquage des transistors et endommagement des condensateurs	Résistance de freinage, circuit de freinage, alimentation, condensateurs DC link
Court-circuit du moteur ou du câble	Augmentation brutale du courant et rupture de l’IGBT	Isolation du moteur, câble moteur, bornes, blindage
Gate Drive endommagé	Commande incorrecte des grilles et pertes thermiques excessives	Optocoupleurs, résistances de grille, alimentation des drivers, pistes de commande
Condensateurs usés	Ondulation de tension, augmentation de la charge de l’étage de puissance	Capacité, ESR, traces de fuite, température de fonctionnement, circuit DC

Quels éléments sont endommagés avec le module IGBT ?

L’explosion d’un IGBT ne se limite que rarement au transistor lui-même. L’énergie du court-circuit peut endommager de nombreux éléments associés, c’est pourquoi la réparation IndraDrive nécessite une analyse précise de toute la chaîne de puissance et de commande.

Lors d’une panne grave, les éléments suivants peuvent être endommagés :

• stratifié PCB, en particulier les couches conductrices de forts courants,
• pistes de puissance, qui peuvent être brûlées ou vaporisées,
• bornes de sortie et éléments de raccordement,
• condensateurs du circuit intermédiaire,
• circuit Gate Drive, y compris optocoupleurs, résistances et éléments d’alimentation des drivers,
• capteurs de courant et éléments de mesure,
• carte de commande, si la haute tension a pénétré dans les circuits basse tension,
• radiateur et isolants thermiques, en cas d’arc électrique ou de surchauffe,
• éléments voisins contaminés par la suie, la poussière métallique ou le stratifié carbonisé.

Les dépôts après carbonisation sont particulièrement dangereux. Le stratifié carbonisé et la suie peuvent conduire le courant, c’est pourquoi l’appareil nécessite une décontamination. Si le service se limite au remplacement de l’élément visiblement endommagé, sans nettoyage ni mesures d’isolation, le variateur peut subir un nouveau court-circuit dès le premier démarrage.

Comment se déroule la réparation des variateurs Rexroth HCS02.1 après une panne du module IGBT ?

Par quoi commence le diagnostic d’un variateur après une explosion ?

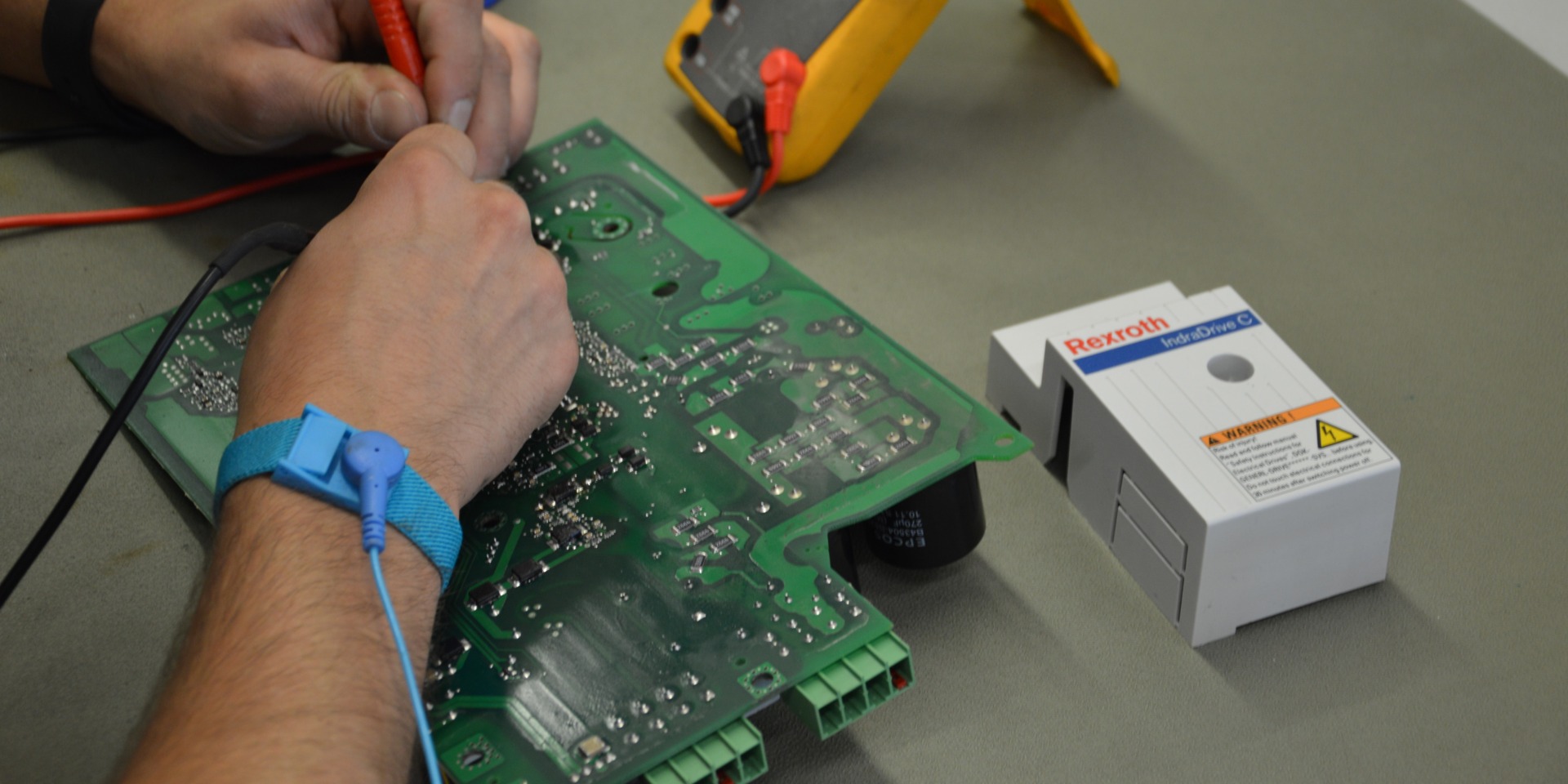

La réparation professionnelle des variateurs Rexroth HCS02.1 après une explosion IGBT commence par un diagnostic, et non par le remplacement immédiat des pièces. Il faut d’abord déterminer l’ampleur des dommages et la cause probable de la panne. Ce n’est qu’ensuite qu’il est possible de décider si l’appareil peut être réparé, régénéré, reconstruit, utilisé comme donneur de pièces, racheté ou remplacé par une autre solution.

Le processus de diagnostic doit inclure :

1. inspection visuelle de l’appareil, c’est-à-dire évaluation des traces d’arc, de suie, des dommages du stratifié, des bornes et du boîtier,
2. contrôle de l’étage de puissance, y compris modules IGBT, diodes, chemins de courant et connexions,
3. mesure du circuit DC, des condensateurs, pistes, composants de protection et section de freinage,
4. vérification du Gate Drive, car une commande de grille endommagée peut immédiatement détruire un nouveau module,
5. contrôle de l’isolation et des éventuels claquages entre les sections haute et basse tension,
6. évaluation du système de refroidissement, du ventilateur, du radiateur, du flux d’air et des contaminations,
7. analyse de l’application, y compris moteur, câbles, résistance de freinage et conditions de fonctionnement de la machine.

Si l’explosion a été causée par le moteur, un câble, un défaut à la terre ou un freinage générant des surtensions sur le bus DC, le variateur réparé peut subir une nouvelle panne après son retour dans la même machine. C’est pourquoi le diagnostic doit couvrir non seulement l’appareil lui-même, mais aussi l’environnement de l’entraînement.

Pourquoi le remplacement du seul IGBT ne suffit-il généralement pas ?

De nombreux utilisateurs pensent qu’une explosion du HCS02.1E-W0070-A-03-NNNN peut être réparée en remplaçant le module IGBT endommagé. En pratique, c’est une simplification excessive. L’IGBT est un composant de puissance, mais son fonctionnement dépend des circuits de commande, des condensateurs, de l’alimentation des drivers, de la mesure du courant, de l’isolation, du refroidissement et de l’état de la carte.

Le remplacement du seul module est risqué, car :

• un Gate Drive endommagé peut commander incorrectement le nouveau transistor,
• un stratifié carbonisé peut devenir conducteur et provoquer un nouveau court-circuit,
• des pistes brûlées peuvent avoir une section incorrecte après une reconstruction non professionnelle,
• des condensateurs endommagés peuvent générer des conditions de fonctionnement instables,
• une cause externe, par exemple un court-circuit moteur, peut toujours être présente,
• l’absence de test en charge ne confirme pas que le variateur fonctionne correctement dans des conditions réelles.

C’est pourquoi une réparation Rexroth IndraDrive C efficace après une panne de l’étage de puissance doit inclure le nettoyage, la reconstruction des chemins de courant, la régénération des drivers, le contrôle des condensateurs, les mesures d’isolation et les tests en charge. Ce n’est qu’alors qu’il s’agit d’une réparation, et non d’un simple remplacement de composant.

Quels tests un variateur IndraDrive C réparé doit-il passer ?

Un convertisseur de fréquence IndraDrive réparé doit être contrôlé dans des conditions aussi proches que possible du fonctionnement réel. En particulier après une explosion IGBT, un simple test « sur table » sans charge ne suffit pas, car de nombreux problèmes n’apparaissent qu’à un courant plus élevé, lors du freinage dynamique, des changements de fréquence de commutation ou du fonctionnement avec un servomoteur.

Après la réparation, il est recommandé d’effectuer notamment :

• test d’isolation entre les circuits haute tension, la sortie et les sections de commande,
• contrôle du circuit DC, des condensateurs et de la section de freinage,
• mesure des signaux Gate Drive et vérification de la commande correcte des grilles,
• vérification des signaux de sortie,
• test de communication et de diagnostic des erreurs,
• contrôle du fonctionnement du ventilateur et de la température du radiateur,
• test avec moteur ou servomoteur,
• test en charge dans des conditions proches de l’application industrielle.

Chez RGB Elektronika, nous veillons à ce qu’un variateur après réparation ne soit pas seulement remis sous tension, mais réellement vérifié. Dans les applications industrielles, ce qui compte, c’est un fonctionnement stable après le retour dans la machine, et non uniquement la suppression du dommage visible.

Quand la réparation du HCS02 est-elle rentable et quand envisager un remplacement ou une modernisation ?

La rentabilité de la réparation dépend de l’ampleur des dommages, de la disponibilité des composants, de la valeur de la machine, du temps d’arrêt et de l’importance de l’entraînement dans le processus de production. Dans de nombreux cas, le service du variateur HCS02 est plus avantageux que l’achat d’un nouvel appareil ou une reconstruction urgente du système. Il existe toutefois des situations dans lesquelles il est utile d’envisager des alternatives.

La réparation est généralement justifiée lorsque :

• les dommages du stratifié peuvent être reconstruits,
• la carte de commande n’a pas été définitivement détruite,
• le module IGBT et le Gate Drive peuvent être remis en état de fonctionnement correct,
• le variateur fonctionne dans une machine dont la modernisation rapide serait coûteuse,
• vous souhaitez conserver la configuration existante de l’entraînement,
• le coût de l’arrêt de production est supérieur au coût du service.

Le remplacement, le rachat de l’appareil endommagé ou la modernisation doivent être envisagés lorsque :

• la destruction de la carte est trop importante,
• des sections essentielles de commande sont endommagées,
• l’appareil revient plusieurs fois avec une panne similaire,
• la cause du problème est une application mal dimensionnée,
• la machine nécessite une fiabilité accrue, une meilleure disponibilité des pièces ou une intégration avec un système plus récent,
• l’arrêt de production exige une solution de remplacement plus rapide.

En pratique, la meilleure décision se prend après le diagnostic. Ce n’est qu’à ce moment-là qu’il est possible de comparer de manière fiable le coût de la réparation, de la régénération, du remplacement, de l’achat d’un appareil reconditionné, de la modernisation ou du rachat du variateur endommagé.

Réparation, service, régénération et rachat de variateurs Bosch Rexroth chez RGB Elektronika

RGB Elektronika accompagne les sites industriels dans le diagnostic, la réparation, le service, la régénération, le rachat et la modernisation des équipements d’automatisme et d’électronique industrielle. Dans le cas des variateurs Bosch Rexroth HCS02 et des systèmes IndraDrive C, nous aidons à évaluer si l’appareil endommagé peut être réparé ou s’il est préférable d’utiliser une solution de remplacement, un échange ou une modernisation de l’entraînement.

Dans le cadre du service des variateurs et des entraînements industriels, nous analysons non seulement le module de puissance lui-même, mais aussi les éléments liés à l’ensemble de l’application :

• variateurs et servovariateurs,
• étages de puissance et modules IGBT,
• alimentations et circuits DC,
• automates PLC et communication industrielle,
• encodeurs et retour d’information,
• modules I/O et électronique de commande,
• panneaux HMI et diagnostic des erreurs,
• démarreurs progressifs, convertisseurs et autres éléments des systèmes d’entraînement.

En cas de défaillance du variateur, d’explosion IGBT, de fumée dans l’armoire électrique ou de problèmes d’entraînement côté moteur, il est préférable d’agir méthodiquement. Sécurisez l’appareil, ne tentez pas de le redémarrer et confiez le variateur au diagnostic. Cela permet de limiter les dommages supplémentaires et de déterminer plus rapidement le scénario de service réel.

Pour les machines critiques, le plus important est de réduire le temps d’arrêt et d’éviter une nouvelle panne après le montage. C’est pourquoi la réparation d’un variateur Bosch Rexroth après une explosion IGBT doit se terminer par des tests, et non par le seul remplacement des composants. Ce n’est qu’ainsi que le service maintenance reçoit un appareil ayant une réelle chance de reprendre un fonctionnement stable dans un environnement de production exigeant.

Vous avez un HCS02.1E-W0070-A-03-NNNN endommagé après l’explosion d’un module IGBT ? Contactez RGB Elektronika. Nous vous aiderons à évaluer l’état du variateur, à identifier les causes possibles de la panne et à choisir la solution adaptée : réparation, régénération, service, rachat, appareil de remplacement ou modernisation du système d’entraînement.
