Où faire réparer un servomoteur FANUC A06B-2268-B605 après une panne ? Diagnostic express

Après une panne, il est recommandé de confier le servomoteur FANUC A06B-2268-B605 à un service spécialisé dans les servomoteurs FANUC, capable de contrôler simultanément les enroulements, l’isolation, les roulements, l’arbre, le frein et le système de retour AiAR128, puis de terminer la réparation par un test fonctionnel et un essai sous charge. RGB Elektronika propose le diagnostic, la réparation et le reconditionnement des servomoteurs FANUC. En cas d’arrêt de production, une vérification rapide et complète est plus importante que le remplacement d’un seul composant sans identifier la cause réelle de la panne.

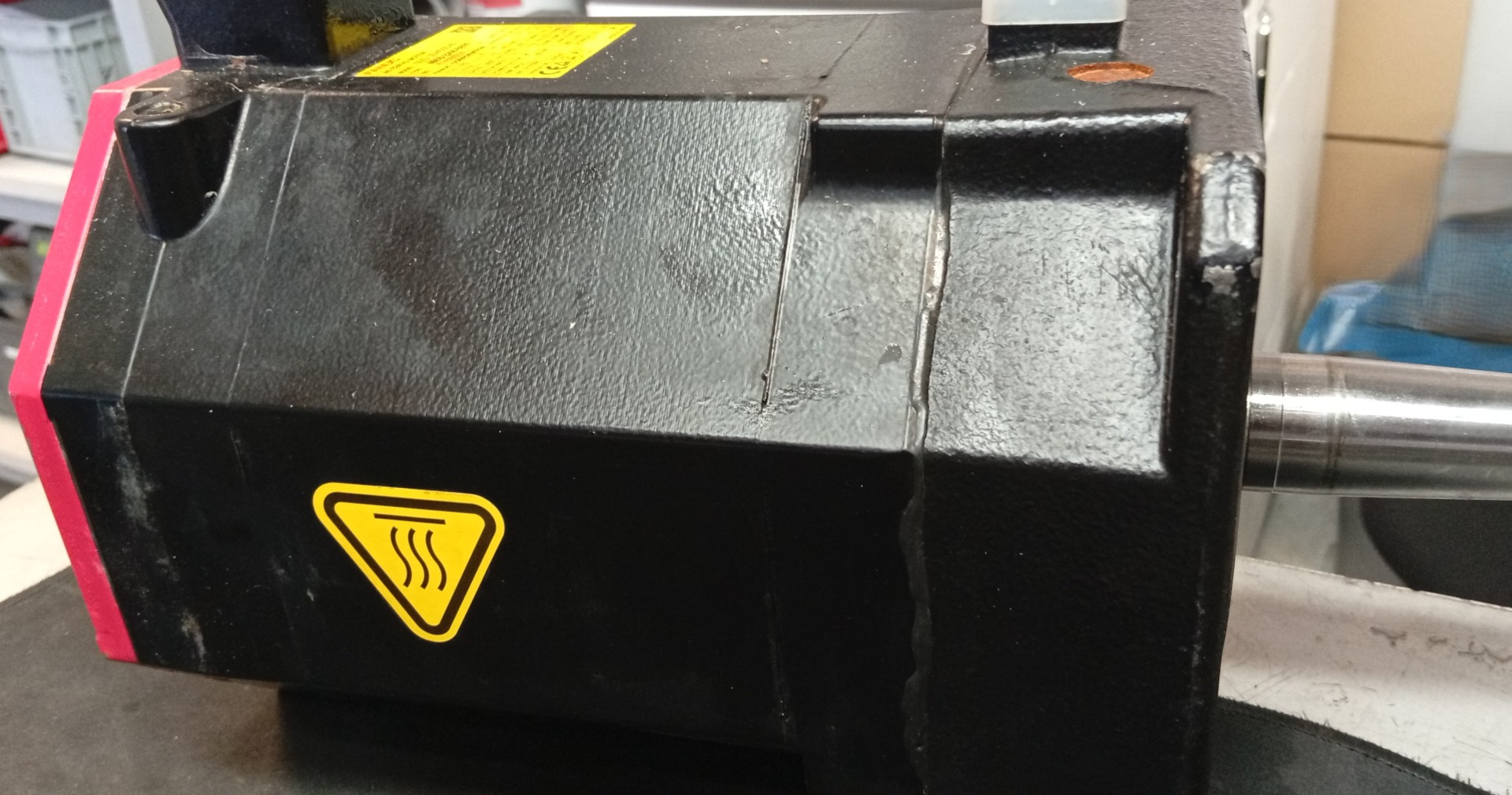

Le FANUC A06B-2268-B605 appartient à la famille αiS 30/4000-B. Il s’agit d’un servomoteur destiné au contrôle précis des mouvements. Par conséquent, même une légère anomalie mécanique, au niveau des enroulements, du frein ou du retour de position peut provoquer des alarmes d’axe, une dégradation du positionnement ou un fonctionnement instable de l’ensemble de l’entraînement.

Appelez-nous : +48 717 500 983

Comment reconnaître une panne du FANUC A06B-2268-B605 et que faut-il contrôler lors d’un diagnostic express ?

Que signifie exactement A06B-2268-B605 et quelles sont ses caractéristiques ?

La désignation complète de l’appareil est importante aussi bien lors du diagnostic que pour le choix des pièces de rechange. Le FANUC A06B-2268-B605 est une variante du servomoteur αiS 30/4000-B équipée d’un arbre conique, d’un frein et d’un système de retour identifié comme AiAR128.

Paramètre	Valeur
Référence	A06B-2268-B605
Famille	FANUC αiS 30/4000-B
Puissance nominale	5,5 kW
Couple à l’arrêt	30 Nm
Couple maximal	environ 100 Nm
Vitesse nominale	3000 tr/min
Vitesse maximale	4000 tr/min
Courant maximal de l’amplificateur pour cette taille de moteur	160 A en crête
Arbre	conique
Frein	oui
Retour	AiAR128

Ces paramètres montrent pourquoi le A06B-2268-B605 ne peut pas être traité comme un moteur AC classique lors d’une réparation. Les systèmes mécanique, électromagnétique et de mesure fonctionnent ensemble comme un seul système de commande d’axe.

Quels symptômes indiquent une défaillance du servomoteur FANUC ?

Une panne du servomoteur FANUC A06B-2268-B605 peut se manifester aussi bien par un arrêt brutal de l’axe que par une dégradation progressive de son fonctionnement. Les principaux signes nécessitant un diagnostic sont notamment :

• alarme d’axe ou de servodrive apparaissant au démarrage ou pendant le mouvement,
• erreurs de positionnement ou difficultés à maintenir la position demandée,
• vibrations et fonctionnement irrégulier à faible vitesse,
• bruits mécaniques inhabituels, bourdonnements ou bruits métalliques,
• augmentation excessive de la température du carter du servomoteur,
• instabilité lors de l’accélération et du freinage de l’axe,
• absence de libération correcte du frein,
• arrêt de l’axe sous charge,
• problèmes récurrents avec le signal de retour,
• dégradation de la précision ou de la répétabilité des mouvements.

Symptôme	Zone de panne possible	Que faut-il contrôler ?
Vibrations de l’axe	roulements, retour, commande de l’entraînement	roulements, faux-rond de l’arbre, AiAR128, paramètres du servo
Erreur de position	encodeur ou mécanique	signal de retour, réglage de l’encodeur, accouplement
Température élevée	enroulements, roulements, surcharge	résistance des phases, isolation, résistances mécaniques et charge
L’arbre ne tourne pas	frein ou mécanique	frein, son alimentation, roulements et mécanique entraînée
Bruit mécanique	roulements ou arbre	jeu, surfaces de l’arbre, faux-rond et état des roulements
Alarme après le démarrage	moteur, encodeur, câbles ou amplificateur	l’ensemble de la chaîne d’entraînement, et pas uniquement le servomoteur

Une alarme d’axe signifie-t-elle toujours que le servomoteur est défectueux ?

Non. Une alarme d’axe ne confirme pas automatiquement une panne du A06B-2268-B605. Des symptômes similaires peuvent être provoqués par un servo-amplificateur FANUC défectueux, le câble d’alimentation du moteur, le câble de l’encodeur, des problèmes de connexion, une mécanique de machine surchargée ou des paramètres de commande incorrects.

Avant de remplacer un servomoteur coûteux, il faut donc déterminer si le problème se situe réellement à l’intérieur du moteur. En maintenance industrielle, une mauvaise identification de la panne peut entraîner le remplacement d’un moteur parfaitement fonctionnel, l’impossibilité persistante de redémarrer la machine et plusieurs heures supplémentaires d’arrêt.

Si le problème persiste après le remplacement du servomoteur, il faut étendre le diagnostic au servo-amplificateur, aux câbles, aux connecteurs, au système de commande et à la mécanique de l’axe.

Comment se déroule le diagnostic express du FANUC A06B-2268-B605 ?

Un diagnostic express ne doit pas signifier une réduction de l’étendue des contrôles. Son objectif est de vérifier rapidement toutes les zones susceptibles d’être responsables de la panne et d’identifier le composant réellement défectueux.

Contrôle des enroulements et de l’isolation

La première zone à contrôler est la partie électrique. Il faut vérifier la résistance des différents enroulements ainsi que leur symétrie. Une différence nette entre les phases peut indiquer un problème d’enroulement, de connexion ou un dommage thermique.

La seconde mesure concerne la résistance d’isolement entre les enroulements et le carter du moteur. La documentation FANUC prévoit pour cette opération un appareil de mesure d’isolement avec une tension de test de 500 V DC. Une baisse de la résistance d’isolement peut notamment indiquer une dégradation des matériaux isolants, de l’humidité, une surchauffe ou une contamination à l’intérieur du moteur.

Il ne faut en revanche pas effectuer de tests aléatoires en raccordant directement le servomoteur au réseau électrique. Le servomoteur doit fonctionner avec le système d’entraînement approprié.

Diagnostic des roulements, de l’arbre et de la mécanique

La rotation libre de l’arbre n’est qu’un des éléments du contrôle mécanique. Un roulement peut fonctionner incorrectement même si le moteur n’est pas complètement bloqué.

Lors du diagnostic, il est utile de contrôler :

• le jeu et l’état des roulements,
• les bruits et les résistances lors de la rotation,
• l’état des surfaces de l’arbre,
• le faux-rond de l’arbre,
• les logements des roulements,
• les traces de surchauffe ou de grippage,
• les éléments assurant l’accouplement du moteur à la machine.

Un roulement endommagé peut provoquer des vibrations et une hausse de température, mais son remplacement sans contrôle de l’encodeur ne garantit pas encore que le servomoteur retrouvera une précision de positionnement correcte.

Contrôle du frein

La version A06B-2268-B605 est équipée d’un frein. Si le frein ne se libère pas correctement, le moteur peut ne pas démarrer, consommer un courant excessif, chauffer ou générer des problèmes lors du démarrage de l’axe.

Le diagnostic doit distinguer une défaillance du mécanisme de frein lui-même d’un problème de commande ou d’alimentation. Un essai mécanique sans vérification électrique peut conduire à une mauvaise évaluation du composant.

Diagnostic de l’encodeur AiAR128

Le système de retour est l’un des éléments les plus importants du servomoteur. Dans la configuration A06B-2268-B605, le retour est identifié comme AiAR128. Son rôle est de transmettre au système de commande les informations nécessaires au contrôle correct du mouvement et de la position.

Les problèmes de retour peuvent notamment provoquer :

• des erreurs de position,
• une instabilité de l’axe,
• des vibrations,
• des problèmes au démarrage,
• un fonctionnement incorrect après le remplacement des roulements ou le remontage du moteur.

Lors de la réparation, il faut contrôler non seulement l’encodeur lui-même, mais également ses connexions et son positionnement correct par rapport à l’arbre. Le remplacement des roulements impliquant une intervention sur le système de mesure, sans contrôle ultérieur de son positionnement, peut entraîner de nouveaux problèmes de fonctionnement de l’axe.

Test fonctionnel et essai sous charge

La réparation ne doit pas se terminer dès que le moteur recommence à tourner. La vérification finale doit inclure le fonctionnement du servomoteur dans des conditions contrôlées ainsi que l’observation de son comportement sur toute la plage de fonctionnement requise.

Pendant l’essai, il faut notamment vérifier :

• la stabilité de la vitesse,
• le fonctionnement du système de retour,
• le fonctionnement du frein,
• les bruits et vibrations,
• la température,
• la réaction aux changements de vitesse,
• le comportement du servomoteur sous charge.

Tester le servomoteur FANUC sous charge limite le risque qu’un appareil réussisse un simple essai sur banc mais génère de nouveau un problème après son installation dans la machine.

Comment interpréter la mesure de la résistance d’isolement ?

La documentation de service FANUC classe les résultats de mesure de l’isolation effectuée entre l’enroulement et le carter du moteur à l’aide d’un appareil de mesure 500 V DC.

Résistance d’isolement	Interprétation
100 MΩ ou plus	état acceptable
10-100 MΩ	début de dégradation de l’enroulement ; contrôle périodique recommandé
1-10 MΩ	dégradation importante ; surveillance particulière et diagnostic complémentaire requis
inférieure à 1 MΩ	résultat inacceptable selon la documentation du fabricant

En atelier, le résultat de la mesure doit être interprété conjointement avec l’état des enroulements et l’historique de fonctionnement de l’appareil. Une faible résistance d’isolement peut nécessiter une vérification complémentaire, un reconditionnement ou une réparation de l’enroulement, et pas seulement le remplacement des éléments mécaniques.

Où faire réparer le FANUC A06B-2268-B605 et quand le reconditionnement est-il pertinent ?

Comment choisir un service de réparation de servomoteurs FANUC ?

Le FANUC A06B-2268-B605 doit être confié à un service capable de prendre en charge aussi bien la mécanique du moteur que sa partie électrique et son système de mesure. Un simple remplacement des roulements dans un atelier spécialisé dans les moteurs électriques classiques peut ne pas suffire dans le cas d’un servomoteur de précision.

Chez RGB Elektronika, vous pouvez confier le diagnostic, la réparation et le reconditionnement des servomoteurs FANUC. Le service comprend également les systèmes de mesure, les roulements, les arbres, l’isolation et les éléments mécaniques. Les servomoteurs réparés sont soumis à des tests fonctionnels sur des bancs de service.

Que peut comprendre le reconditionnement du A06B-2268-B605 ?

L’étendue du reconditionnement dépend du résultat du diagnostic. Toutes les pannes ne nécessitent pas les mêmes opérations.

Zone	Interventions de service possibles
Roulements	remplacement des roulements, contrôle des logements et nouvelle vérification du fonctionnement du rotor
Arbre	contrôle du faux-rond, des surfaces de travail et des éléments d’accouplement
Enroulements	diagnostic de la résistance et de l’isolation, reconditionnement ou réparation des enroulements selon les dommages
Frein	diagnostic mécanique et électrique, reconditionnement ou remplacement des éléments endommagés
AiAR128	diagnostic du système de retour, contrôle des connexions et du positionnement correct
Connecteurs	contrôle des dommages, des contacts et de la continuité des connexions
Servomoteur complet	test fonctionnel et vérification sous charge

Quand faut-il réparer un servomoteur plutôt que le remplacer ?

Le reconditionnement du FANUC A06B-2268-B605 est particulièrement justifié lorsque les dommages concernent des éléments mécaniques réparables, le frein, le système de retour ou les enroulements, tandis que la structure de base du moteur reste en bon état.

Une réparation peut également être avantageuse lorsque l’achat d’une pièce de rechange implique un long délai de livraison ou nécessite de trouver un appareil sur le marché secondaire. Dans un site de production, la décision doit être prise non seulement en fonction du prix du moteur, mais aussi du coût de la production perdue et du délai estimé pour remettre la machine en service.

Si le reconditionnement n’est pas techniquement justifié, une solution alternative peut consister à se procurer un appareil compatible neuf, reconditionné ou d’occasion. Pour les systèmes plus anciens, il est également possible d’envisager la modernisation de l’entraînement ou d’une partie plus importante du système d’automatisation.

Comment réduire l’arrêt de production après une panne ?

En cas de panne critique, la pire solution consiste à remplacer successivement des composants au hasard sans confirmer l’origine du problème. Une démarche plus rapide consiste à recueillir les données relatives à la panne et à contrôler simultanément tous les principaux éléments de la chaîne d’entraînement.

• Notez le code d’alarme exact et le moment où il apparaît.
• Vérifiez la désignation complète A06B-2268-B605 sur la plaque signalétique.
• Notez si le problème apparaît au démarrage, pendant l’accélération, le freinage ou sous charge.
• Contrôlez les câbles de puissance et de retour ainsi que l’état des connecteurs.
• Vérifiez que la mécanique de l’axe se déplace correctement.
• Confiez le servomoteur à un diagnostic complet.
• Après la réparation, exigez un test fonctionnel et une vérification sous charge.

Si l’arrêt génère des pertes importantes, il est utile de vérifier parallèlement la disponibilité d’un appareil de remplacement. Cela permet de comparer le délai de reconditionnement avec la possibilité de redémarrer rapidement la machine à l’aide d’un autre exemplaire.

Quelles informations transmettre au service avant le diagnostic ?

Une demande de service complète peut considérablement accélérer la première évaluation de l’appareil. Pour le FANUC A06B-2268-B605, il est recommandé d’envoyer :

• une photo de la plaque signalétique,
• le numéro complet A06B-2268-B605 avec les éventuelles désignations supplémentaires,
• le modèle de la machine ou du robot,
• le modèle du système de commande ou du servo-amplificateur, s’il est connu,
• le code d’alarme,
• la description du symptôme,
• l’information indiquant si la panne est apparue soudainement ou progressivement,
• les informations concernant les réparations précédentes du moteur,
• le délai requis pour la reprise de la production.

Vous devez faire réparer un FANUC A06B-2268-B605 ? Envoyez à RGB Elektronika une photo de la plaque signalétique, le code d’alarme et une brève description du comportement de l’axe. Le service peut vérifier l’étendue de la panne, effectuer le diagnostic et proposer une réparation, un reconditionnement ou une solution de remplacement adaptée à la situation de production. –> Confier la réparation
