Où faire réparer un Indramat MKD112C-024-KG3-AN après une panne machine ? Diagnostic rapide

La réparation d’un Indramat MKD112C-024-KG3-AN doit commencer par un diagnostic complet du servomoteur, et non par le remplacement « à l’essai » d’un seul composant. Sur le MKD112C, le problème peut notamment provenir des roulements, des joints, des enroulements, du frein ou du système de mesure. Après une panne machine, il est donc recommandé de contrôler aussi bien la partie électrique que mécanique ainsi que le système de feedback.

Les symptômes observés sur la machine n’indiquent pas toujours clairement une défaillance du moteur lui-même. Bruits, surchauffe, perte de position, problèmes de frein ou alarmes de retour de position peuvent provenir de différents composants du servomoteur, de ses connexions ou du variateur associé. Le diagnostic de l’Indramat MKD112C doit donc être effectué de manière systématique.

Appelez-nous : +48 717 500 983

Réparation de l’Indramat MKD112C-024-KG3-AN – symptômes de panne et diagnostic du servomoteur MKD112C

Comment fonctionne le servomoteur Indramat MKD112C-024-KG3-AN ?

L’Indramat MKD112C-024-KG3-AN appartient à la famille des servomoteurs synchrones MKD fabriqués sous la marque Rexroth Indramat, aujourd’hui Bosch Rexroth. Il s’agit d’un servomoteur à aimants permanents avec commutation électronique ; la taille 112 est la plus grande de la famille MKD, tandis que la lettre C désigne la troisième des quatre longueurs de carcasse.

Dans la version 112C, le moteur possède une bride de 192 mm et un diamètre de centrage de 130 mm. Pour la variante 024, le fabricant indique notamment une résistance d’enroulement de 0,44 Ω et une inductance de 6,7 mH mesurées entre deux phases, tandis que le courant de crête du moteur est de 120 A. Le servomoteur fonctionne avec un variateur qui utilise les signaux du système de mesure pour la commutation et la régulation de l’axe.

La vitesse nominale du MKD112C-024 est de 2500 tr/min et la vitesse maximale de 4000 tr/min. Le moteur possède quatre paires de pôles, ce qui correspond à une fréquence de 167 Hz à la vitesse nominale. Le couple permanent à l’arrêt dépend des conditions thermiques : 38 Nm avec refroidissement naturel et une élévation de température du carter de 60 K, 43,5 Nm avec une élévation de température des enroulements de 100 K et 57 Nm avec refroidissement de surface.

La variante K désigne un résolveur avec codeur absolu multitour intégré, qui conserve la position absolue sur une plage de plus de 4096 tours à condition que la batterie de sauvegarde soit opérationnelle. La version identifiée par le chiffre 3 est équipée d’un frein de maintien de 70 Nm, libéré par une tension de 24 V DC (±10 %). Le frein sert à maintenir l’axe lorsque l’alimentation est coupée, et non à freiner régulièrement le mouvement.

Lors du diagnostic d’un MKD112C, il ne suffit donc pas de contrôler uniquement les enroulements. Les roulements, le joint d’arbre, le frein, les connecteurs, l’état des aimants, le système de mesure et son alignement correct par rapport à l’arbre sont tout aussi importants. Seule la combinaison des contrôles électriques, mécaniques et des essais fonctionnels permet de déterminer l’étendue réelle de la réparation.

Quels sont les symptômes d’une panne de l’Indramat MKD112C ?

Un même symptôme peut avoir plusieurs causes. Par exemple, une perte de position peut provenir du système de mesure ou de la batterie, un bruit peut indiquer une usure des roulements et une surchauffe peut résulter d’une surcharge ou de conditions de refroidissement dégradées. Remplacer le servomoteur, le codeur ou le frein sans effectuer de mesures préalables augmente donc le risque de coûts inutiles et de prolongation de l’arrêt de production.

Il est particulièrement recommandé d’envoyer un servomoteur Indramat en diagnostic lorsqu’un ou plusieurs des symptômes suivants apparaissent :

• bruit inhabituel pendant le fonctionnement ou lors de la rotation de l’arbre,
• vibrations perceptibles de l’axe ou dégradation de la souplesse de fonctionnement,
• échauffement excessif du carter du servomoteur,
• erreurs de retour de position signalées par le variateur,
• perte de la position absolue après l’arrêt ou le redémarrage de la machine,
• avertissement du variateur indiquant qu’il faut remplacer la batterie du système de mesure,
• le frein ne maintient pas l’axe après une coupure d’alimentation,
• le frein ne se libère pas après application de la tension,
• fonctionnement instable de l’axe ou problèmes de commutation,
• traces d’infiltration d’huile, de liquide de refroidissement ou d’autres contaminants par le joint d’arbre,
• asymétrie des paramètres électriques des phases ou résultats anormaux des mesures d’enroulement,
• tension BEMF induite incorrecte ou asymétrie entre les phases.

Avant le démontage, il est utile de noter le moment exact où la panne est apparue, les messages et alarmes du variateur, le comportement de l’axe sous charge, la température de fonctionnement ainsi que le caractère permanent du problème ou son apparition uniquement après échauffement. Des photos de la plaque signalétique et de la désignation complète MKD112C-024-KG3-AN sont également utiles.

Bruit, vibrations ou jeu au niveau de l’arbre

Les bruits et vibrations constituent des signaux de diagnostic importants, car le fabricant indique une durée de vie nominale des roulements de 30 000 heures lorsque les forces radiales et axiales admissibles sont respectées. Une surcharge de l’axe ou un fonctionnement à une température trop élevée peut réduire considérablement la durée de vie des roulements.

L’état des roulements ne dépend pas uniquement du nombre d’heures de fonctionnement. Les charges mécaniques, la température, l’état du lubrifiant, la propreté des ailettes de refroidissement, l’équilibrage du rotor et l’étanchéité de l’arbre jouent également un rôle. Un joint usé peut laisser pénétrer du liquide de refroidissement, de l’huile ou des copeaux à l’intérieur du moteur et endommager d’autres composants.

Le diagnostic doit déterminer si le bruit est causé par l’usure des roulements, une détérioration mécanique, un déséquilibre du rotor ou des dommages secondaires dus à la pénétration de contaminants à l’intérieur du moteur.

Si le servomoteur MKD112C fait du bruit ou vibre, il est recommandé de l’évaluer avant de poursuivre son utilisation. Le simple remplacement des roulements sans contrôle des joints, du rotor et du système de mesure peut ne pas éliminer la cause réelle du problème.

Erreurs de feedback ou perte de la position absolue

La version K utilise un résolveur avec codeur absolu multitour intégré. Une erreur de feedback, une perte de position absolue ou un message concernant la batterie ne signifie pas automatiquement qu’il faut remplacer tout le servomoteur. Il faut déterminer si le problème concerne l’électronique de mesure, la batterie, le câblage, le réglage du système par rapport à l’arbre ou un autre élément de l’axe.

Il convient également de vérifier l’état des connecteurs et des câbles de mesure, le comportement du variateur, la lecture correcte de la position ainsi que l’alignement mécanique du système de mesure. L’électronique du feedback contient le type de moteur et les paramètres que le variateur lit lors de la mise en service.

Interpréter une seule alarme sans tenir compte de l’ensemble de la chaîne de retour de position est une erreur. Si le système de mesure a été mécaniquement déplacé par rapport à l’arbre, le simple remplacement d’un composant sans réglage correct peut entraîner une mauvaise commutation, un couple incorrect et une consommation de courant excessive.

Le frein ne maintient pas l’axe ou ne se libère pas

Le MKD112C-024-KG3-AN est équipé d’un frein de maintien de 70 Nm. Il est libéré électriquement : sans tension, il se serre, et après application de 24 V DC (±10 %), il doit se libérer. Les problèmes de maintien ou de libération de l’axe peuvent provenir du frein lui-même, de son alimentation ou de son usure mécanique.

Lors du diagnostic, il convient de vérifier l’alimentation du frein, la consommation de courant, les temps de fonctionnement ainsi que le couple de maintien réel. Pour cette version, le fabricant indique une consommation de 1,29 A, un délai de serrage de 53 ms et un délai de libération de 97 ms. Le couple doit être comparé à la valeur catalogue de 70 Nm.

Remplacer le servomoteur complet uniquement parce que l’axe n’est pas maintenu peut être prématuré. Il faut d’abord distinguer un problème du frein d’un problème de commande et confirmer l’état mécanique du moteur.

Échauffement excessif et dégradation des paramètres de fonctionnement

La température influence directement la charge admissible du servomoteur et la durée de vie des composants mécaniques. Sur le MKD112C, les valeurs de couple permanent dépendent du mode de refroidissement et de l’élévation de température admissible. La surchauffe ne doit donc pas être évaluée uniquement au toucher.

Une température trop élevée peut accélérer la dégradation du lubrifiant dans les roulements et accompagner une surcharge, de mauvaises conditions de refroidissement ou des problèmes électriques. Si des vibrations, une asymétrie des phases ou une BEMF incorrecte apparaissent simultanément, le diagnostic doit couvrir à la fois la partie mécanique et la partie électrique.

Le contrôle doit porter sur la propreté des ailettes de refroidissement, les conditions ambiantes, l’état des roulements et des joints, les mesures des enroulements ainsi que la comparaison des paramètres électriques des phases. Pour interpréter correctement les résultats, il faut tenir compte de la variante de refroidissement spécifique du moteur.

Comment diagnostiquer un servomoteur Indramat MKD112C-024-KG3-AN ?

Le diagnostic de l’Indramat MKD112C doit combiner des contrôles de l’isolation et des enroulements, la mesure de la tension induite BEMF, le contrôle du système de mesure, l’évaluation des roulements et des joints ainsi qu’un test du frein. Ce n’est qu’après comparaison des résultats avec les données catalogue qu’il est possible de déterminer s’il faut effectuer une réparation mécanique, électrique, un reconditionnement du feedback ou des travaux plus étendus.

Isolation et enroulements du stator

La première étape consiste à effectuer des contrôles électriques à l’aide d’un analyseur de moteur spécialisé. Un test haute tension permet d’évaluer l’état de l’isolation et des enroulements du stator. Les résultats des mesures entre les phases doivent être comparés aux valeurs catalogue de la version contrôlée.

Pour le MKD112C-024, la documentation technique indique une résistance de 0,44 Ω et une inductance de 6,7 mH entre deux phases. Outre les valeurs elles-mêmes, la symétrie des phases et l’absence de signes de dégradation de l’isolation sont importantes.

Tension induite BEMF et état du circuit électromagnétique

La mesure de la BEMF permet de vérifier si, lors de la rotation de l’arbre, le moteur génère une tension conforme à sa caractéristique catalogue et si toutes les phases se comportent de manière symétrique. Il s’agit d’une étape importante en cas de suspicion d’affaiblissement des aimants ou de détérioration des enroulements.

Pour le MKD112C-024, la constante de tension est de 145,5 V efficaces pour 1000 tr/min à une température de 20 °C. Un écart par rapport à cette valeur ou une asymétrie entre les phases peut indiquer un problème au niveau des aimants ou des enroulements et nécessite un diagnostic complémentaire.

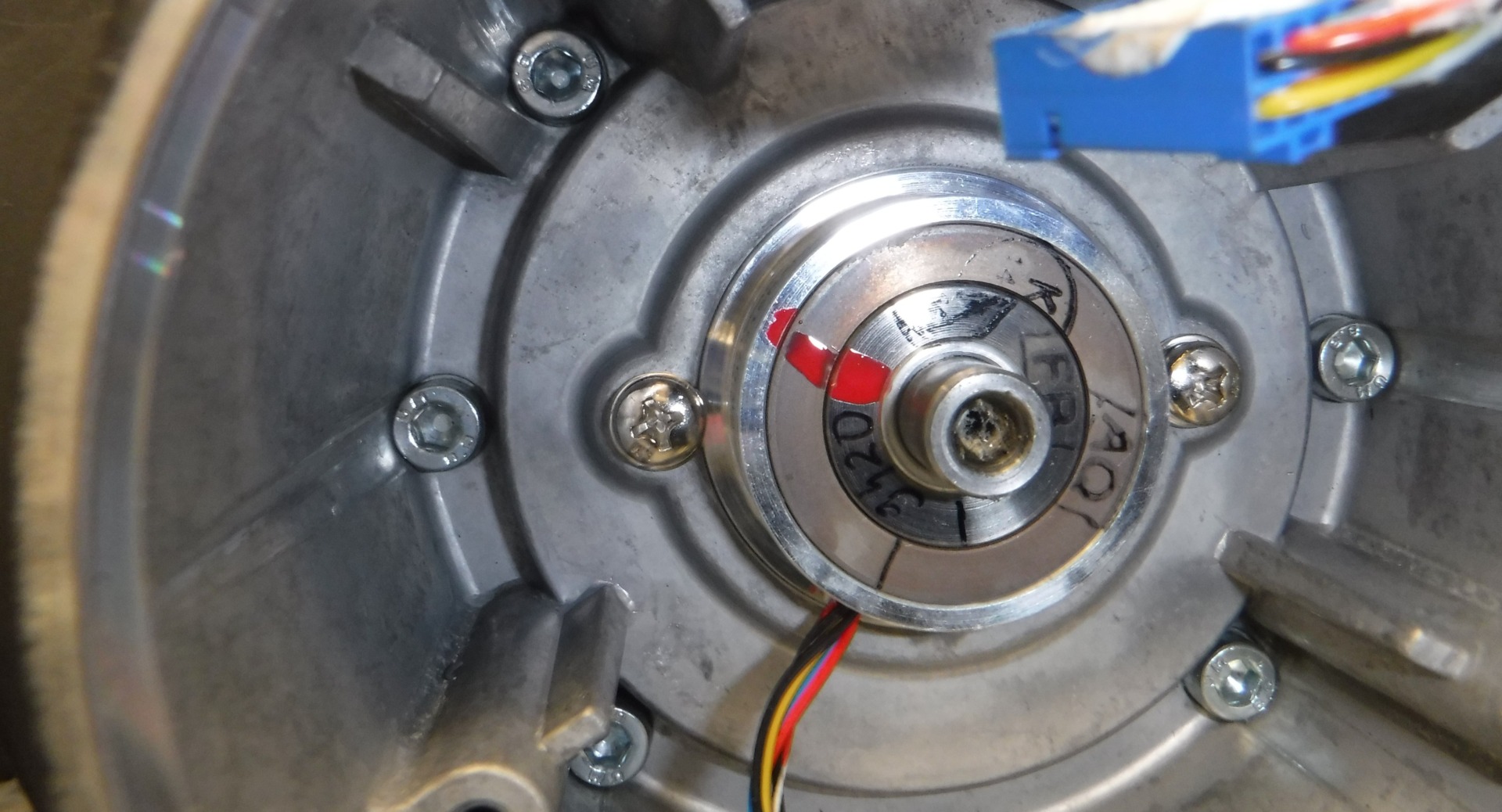

Système de mesure K et réglage par rapport à l’arbre

La variante K associe un résolveur à un codeur absolu multitour. Le signal de position est essentiel à la commutation et à la régulation correctes du moteur. Après une réparation ou un remplacement des éléments du feedback, le système doit donc être réglé dans la bonne relation par rapport à l’arbre.

Le variateur utilise les informations du système de mesure pour déterminer la position et piloter le moteur. L’électronique du feedback stocke également le type de moteur ainsi que les paramètres de régulation et du moteur, lus automatiquement lors de la mise en service.

Le diagnostic de cette chaîne comprend le contrôle de l’électronique de mesure, de la mémoire de position absolue, de la batterie de sauvegarde, des connexions et des connecteurs ainsi que du réglage mécanique du système par rapport à l’arbre. La durée de vie nominale de la batterie indiquée par le fabricant est d’environ 10 ans.

Les défauts dans cette zone peuvent provoquer des erreurs de feedback, une perte de position absolue, la nécessité de refaire le référencement, un fonctionnement instable de l’axe ou une commutation incorrecte.

Le système de mesure ne doit pas être remplacé par essais successifs. Après chaque intervention, son alignement par rapport à l’arbre et son fonctionnement correct avec le variateur doivent être confirmés.

Roulements, joints, frein et équilibrage du rotor

Dans la partie mécanique, les roulements, le joint d’arbre, les logements et l’état du rotor sont évalués. Un joint usé peut laisser pénétrer de l’huile, du liquide de refroidissement ou des copeaux à l’intérieur du moteur. Des roulements surchargés ou soumis à une température excessive peuvent quant à eux présenter une durée de vie nettement inférieure aux 30 000 heures nominales.

Après le remplacement de composants mécaniques, l’équilibrage du rotor est important, car il réduit les vibrations et soulage les nouveaux roulements. Il faut également vérifier séparément le frein de 70 Nm et son fonctionnement sous 24 V DC.

La réparation peut comprendre le remplacement des roulements et des joints, la réparation du frein, le remplacement des connecteurs, l’équilibrage du rotor, le remplacement de la batterie ainsi que la réparation ou le remplacement du système de mesure avec réglage ultérieur.

Tous les symptômes mécaniques ne signifient pas que l’enroulement est endommagé, tout comme une alarme du variateur ne confirme pas automatiquement une panne de l’électronique du feedback. Le résultat du diagnostic doit reposer sur les mesures de tous les composants importants et sur un test fonctionnel final.

Pourquoi le code complet MKD112C-024-KG3-AN est-il important pour la réparation et le choix d’un remplacement ?

Le code complet figurant sur la plaque signalétique décrit la version mécanique, l’enroulement, le système de mesure, l’arbre, le frein et la direction de sortie du connecteur. Lors de la réparation d’un Indramat MKD112C ou de l’achat d’un moteur de remplacement, il ne suffit donc pas que le début de la référence soit identique.

Dans la désignation MKD112C-024-KG3-AN, les différentes parties du code signifient :

• MKD – la série de servomoteurs synchrones à aimants permanents avec commutation électronique,
• 112C – la taille de construction 112 et la longueur de carcasse C ; pour cette version, la bride mesure 192 mm et le diamètre de centrage 130 mm,
• 024 – le code d’enroulement qui, avec la taille et la longueur, définit les paramètres électriques du moteur,
• K – résolveur avec codeur absolu multitour intégré,
• G3 – arbre lisse avec joint d’arbre et frein de maintien de 70 Nm,
• AN – sortie du connecteur de puissance orientée vers le côté A et version standard.

Des données telles que 38 Nm de couple permanent à l’arrêt avec refroidissement naturel à 60 K, une vitesse nominale de 2500 tr/min, une vitesse maximale de 4000 tr/min, une résistance de 0,44 Ω ou une constante de tension de 145,5 V/1000 tr/min concernent la version précise MKD112C-024 et des conditions de mesure définies. Elles ne doivent pas être appliquées automatiquement à tous les moteurs de la famille Indramat MKD.

Lors de l’achat d’un moteur de remplacement d’occasion, il faut comparer le code complet, notamment le système de mesure, le frein, l’arbre et la direction du connecteur. Un même moteur peut exister avec une sortie du connecteur orientée vers le côté A, B, à gauche ou à droite. Un exemplaire apparemment similaire peut donc ne pas constituer un remplacement approprié sans vérification supplémentaire.

Service Indramat MKD112C après une panne machine – réparation, reconditionnement ou remplacement ?

Quand faut-il envisager une intervention sur site pour un axe équipé d’un Indramat MKD112C ?

Une intervention directement sur la machine est particulièrement utile lorsqu’il est difficile de déterminer si la cause de l’arrêt se trouve dans le servomoteur, le variateur, les câbles, l’alimentation du frein ou le système de retour de position. Dans ce cas, le diagnostic du moteur démonté peut ne pas révéler un problème qui n’apparaît que dans la configuration réelle de l’axe.

Sur la machine, il est possible de comparer les symptômes avec les alarmes du variateur, de contrôler le comportement de l’axe sous charge, les connexions de puissance et de mesure ainsi que les conditions de fonctionnement. Cela aide à distinguer une panne du servomoteur d’un défaut de l’installation ou du servo-variateur associé.

Une intervention mobile est particulièrement utile lorsque :

• la machine ne démarre pas et il n’est pas certain que le moteur, le variateur ou le câblage soit défectueux,
• les erreurs de feedback apparaissent uniquement après le raccordement du servomoteur à la machine,
• la panne se produit uniquement sous charge ou après l’échauffement de l’axe,
• l’axe perd sa position absolue ou fonctionne de manière instable,
• le frein ne se libère pas ou ne maintient pas l’axe malgré une commande correcte,
• le problème persiste après le remplacement antérieur d’un composant,
• le coût de l’arrêt est élevé et il faut rapidement distinguer une panne du moteur d’un problème affectant l’ensemble de l’axe.

Avant de démonter d’autres composants, il est utile de consulter les symptômes et les références complètes. Cela permet de limiter les remplacements par essais successifs et de mieux planifier le diagnostic du servomoteur et du variateur.

Réparer un Indramat MKD112C ou acheter un moteur de remplacement d’occasion ?

La réparation du MKD112C d’origine peut être pertinente si le diagnostic confirme une panne de composants pouvant être reconditionnés ou remplacés, tels que les roulements, les joints, le frein, les connecteurs, la batterie ou le système de mesure. La décision finale doit dépendre de l’état des enroulements, du rotor, des aimants et des composants mécaniques.

L’avantage de réparer son propre servomoteur est de conserver sa version mécanique d’origine et son code de configuration complet. Après une réparation correcte, le réglage du feedback et des essais fonctionnels, le moteur peut être remonté sur le même axe sans risque d’incompatibilité avec une variante choisie au hasard.

Un moteur de remplacement d’occasion peut avoir un historique de fonctionnement inconnu, des roulements usés, une ancienne batterie du système de mesure, un joint affaibli ou une version différente de l’arbre, du frein ou du connecteur. La simple désignation MKD112C sur le carter ne suffit pas à confirmer la compatibilité.

Avant l’achat, il faut comparer la référence complète, en particulier 024, K, G3 ainsi que le suffixe AN/BN/LN/RN, mais aussi l’état mécanique et le feedback. Si le moteur d’origine peut être reconditionné, il est utile de comparer le coût de la réparation avec le prix et le risque liés à un moteur d’occasion.

Quand envisager la modernisation d’un axe équipé d’un Rexroth Indramat MKD ?

Une modernisation mérite d’être étudiée lorsque les pannes d’un axe ancien deviennent récurrentes, que l’accès aux composants compatibles devient problématique ou que la machine doit continuer à fonctionner pendant plusieurs années et que le coût des arrêts successifs commence à dépasser l’intérêt du maintien de la configuration actuelle.

Il ne s’agit toutefois pas d’un simple remplacement du MKD112C par n’importe quel servomoteur plus récent. Il faut analyser le variateur, le retour de position, la mécanique de l’axe, les couples et vitesses, le frein, les connecteurs, le câblage, la commande ainsi que la procédure de mise en service de l’ensemble du système.

Pour comparer réparation, remplacement et modernisation, il convient de vérifier au minimum :

• l’état des enroulements, des aimants, des roulements, du frein et du système de mesure du MKD112C actuel,
• la disponibilité des pièces et des variantes compatibles du servomoteur,
• le couple, la vitesse et le cycle de fonctionnement requis pour l’axe,
• la compatibilité du feedback et du mode de commutation avec le variateur,
• l’étendue des modifications mécaniques, électriques et logicielles nécessaires à la modernisation,
• le coût total de l’arrêt, de la réparation, de la remise en service et de la maintenance future de la machine.

La pièce la moins chère ne signifie pas toujours le coût global le plus faible. En pratique, il faut également prendre en compte la durée de l’arrêt, le risque d’une nouvelle panne, le temps de remise en service après remplacement ainsi que la disponibilité du service et des pièces dans les années à venir.

Que préparer avant le diagnostic du servomoteur MKD112C et de l’axe de la machine ?

Des informations précises dans la demande de service permettent de déterminer plus rapidement si le problème concerne le servomoteur lui-même, le système de mesure, le frein ou les composants associés. La référence complète est particulièrement importante, car les différentes variantes du MKD112C se distinguent par leur configuration.

Avant de contacter le service, il est recommandé de préparer :

• une photo complète de la plaque signalétique du servomoteur,
• le code type complet, par exemple MKD112C-024-KG3-AN,
• des photos des connecteurs de puissance et de retour de position,
• une description des symptômes : bruit, vibrations, surchauffe, perte de position ou problème de frein,
• le contenu des alarmes et messages signalés par le variateur,
• l’information indiquant si la panne apparaît immédiatement, après échauffement ou uniquement sous charge,
• les informations sur les derniers travaux de maintenance effectués sur l’axe, le moteur ou le câblage,
• des photos d’éventuelles fuites, contaminations ou détériorations mécaniques,
• l’information indiquant si l’arbre tourne librement et si un bruit inhabituel est audible,
• la référence du variateur associé si le problème concerne l’ensemble de l’axe.

Les mesures dans les circuits de puissance, les essais haute tension et les interventions sur une machine en fonctionnement doivent être effectués uniquement par des personnes disposant des qualifications et de l’équipement appropriés. Des essais incorrects peuvent endommager le servomoteur, le variateur ou présenter un danger pour le personnel.

Comment réduire le risque d’un nouvel arrêt de la machine équipée d’un Indramat MKD112C ?

La durée de vie du servomoteur dépend des charges mécaniques, de la température, de la propreté du refroidissement et de l’étanchéité de l’arbre. Des ailettes de refroidissement encrassées augmentent la température, ce qui dégrade les conditions de fonctionnement du lubrifiant dans les roulements, tandis qu’une surcharge radiale ou axiale réduit leur durée de vie.

Le MKD112C possède un indice de protection IP65 lorsque les câbles de puissance et de mesure sont correctement installés, une classe d’isolation F et une température ambiante admissible de 0-40 °C. Lors de la planification de l’exploitation, il faut également tenir compte de l’altitude maximale d’installation de 1000 m au-dessus du niveau de la mer ainsi que des exigences propres au mode de refroidissement utilisé.

Pour les axes critiques, il peut être utile d’envisager un contrôle préventif du servomoteur, la préparation d’un composant de rechange vérifié, le reconditionnement d’un moteur de réserve d’occasion ou un plan de modernisation en cas de difficultés futures d’approvisionnement en pièces. Les composants Indramat inutilisés peuvent également être proposés pour estimation ou rachat au lieu d’être stockés sans information sur leur état technique.

En cas de panne du MKD112C-024-KG3-AN, nous pouvons commencer par un diagnostic et définir l’étendue des travaux suivants en fonction des résultats des mesures. La réparation peut comprendre la partie mécanique, les enroulements, le frein, le système de mesure, le réglage, l’équilibrage et les essais fonctionnels ; en cas de problème plus étendu, il est également possible d’évaluer une solution de remplacement ou de modernisation. Envoyez la référence complète, des photos et une description des symptômes. Demander une réparation
