Où faire réparer Bosch Rexroth MSK061C-0600-NN-M1-UG0-NNNN ? Service moteur Rexroth pour machines industrielles

Bosch Rexroth MSK061C-0600-NN-M1-UG0-NNNN se répare de préférence dans un service qui contrôle l’ensemble du système d’entraînement, et pas uniquement le servomoteur lui-même. Dans la pratique industrielle, un symptôme visible comme une panne de moteur Rexroth peut provenir d’un défaut du moteur lui-même, mais aussi d’un problème de codeur, de frein, de câbles, de connecteurs, de servovariateur, de configuration de l’entraînement ou de mécanique de l’axe.

C’est pourquoi le diagnostic Bosch Rexroth MSK061C doit commencer par l’analyse des symptômes, de l’historique des alarmes et des conditions de fonctionnement de la machine. Ce n’est qu’après avoir distingué les problèmes électriques, mécaniques et liés aux signaux qu’il est possible de déterminer si une réparation du servomoteur Bosch Rexroth, une régénération des éléments mécaniques, un contrôle du codeur, une vérification du frein ou un diagnostic des composants associés est nécessaire.

Le servomoteur Bosch Rexroth MSK061C fonctionne généralement dans des applications où la répétabilité du mouvement, la précision du positionnement et la stabilité du fonctionnement de l’axe sont essentielles. Dans de tels systèmes, un remplacement précipité du moteur sans vérification de toute la chaîne d’entraînement peut ne pas résoudre le problème, et l’alarme peut réapparaître après l’installation d’un autre composant.

Appelez : +48 717 500 983

Quand Bosch Rexroth MSK061C nécessite-t-il un diagnostic et une réparation ?

Qu’est-ce que Rexroth IndraDyn S MSK061C dans un système d’entraînement ?

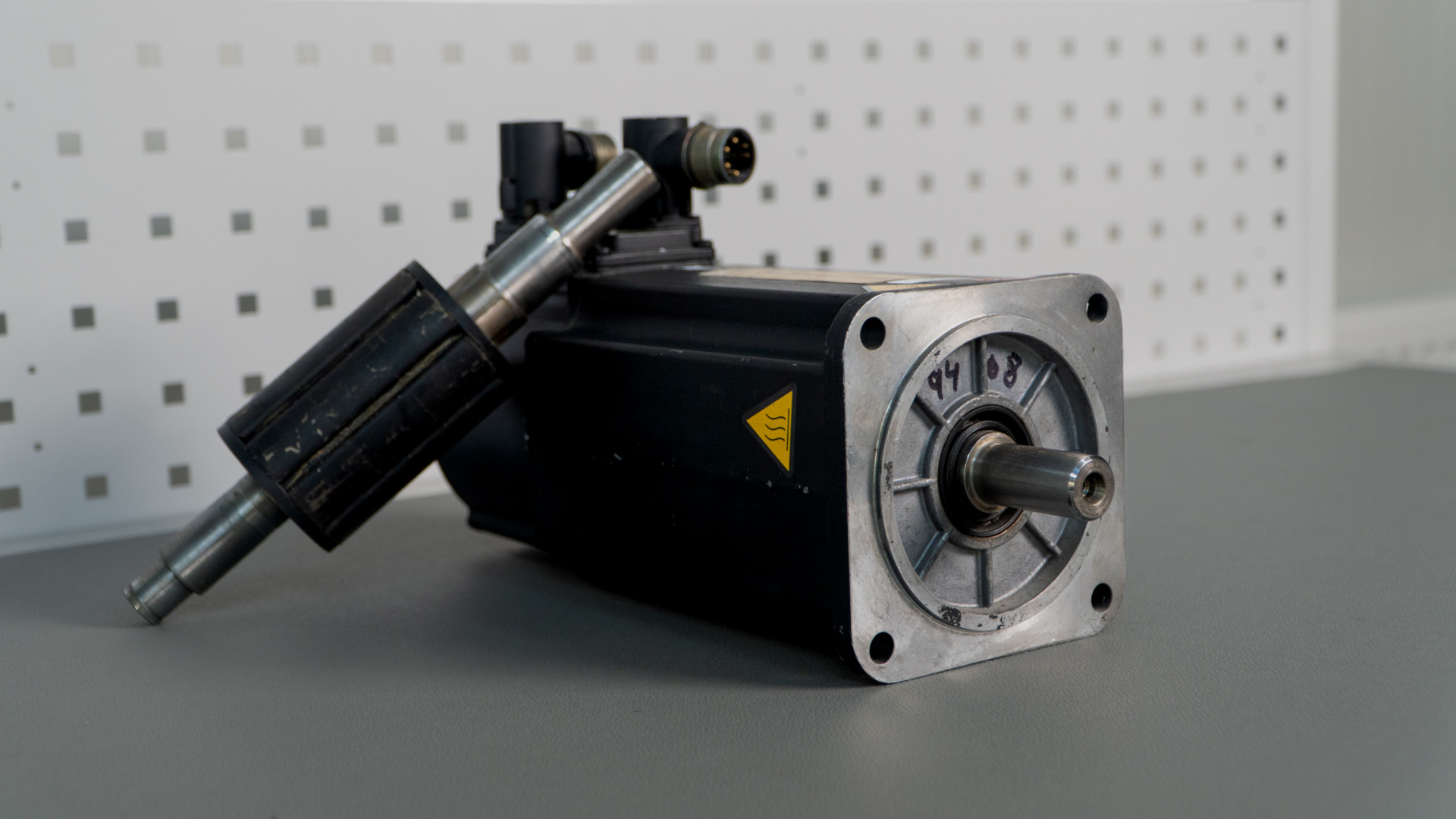

Rexroth IndraDyn S MSK061C est un servomoteur industriel synchrone fonctionnant comme élément d’un système d’entraînement en boucle fermée. Dans une machine, il ne fonctionne pas seul. Il travaille avec un servovariateur, un contrôleur d’entraînement, un codeur, des câbles de puissance, des câbles de retour, le système de commande et la mécanique de l’axe.

La variante Rexroth MSK061C-0600 est utilisée lorsque des mouvements dynamiques, le contrôle de position et un fonctionnement stable dans le cycle de production sont requis. Les servomoteurs de cette classe se rencontrent notamment dans les machines-outils, les machines d’emballage, les machines d’impression, les machines agroalimentaires, les applications d’usinage des métaux et la robotique.

Pour la variante MSK061C-0600-NN, la documentation technique indique notamment une vitesse maximale de six mille tours par minute, un couple maximal de trente-deux newton-mètres, un indice de protection IP soixante-cinq et une classe d’isolation F. Ces données montrent qu’il s’agit d’un composant utilisé dans des applications industrielles exigeantes, où une surcharge, un refroidissement incorrect, des perturbations de signal ou une mécanique d’axe inadaptée peuvent rapidement entraîner l’arrêt de la machine.

Pourquoi un symptôme provenant de l’entraînement n’indique-t-il pas toujours un moteur endommagé ?

Dans un système servo, un code d’alarme ou un message de l’entraînement n’est qu’un point de départ. Il ne précise pas encore si la panne se trouve dans le moteur, le câble, le codeur, le frein, le servovariateur ou du côté de la mécanique. Le même symptôme peut avoir plusieurs causes différentes, et seul le diagnostic permet d’identifier l’élément qui nécessite réellement une réparation.

Si le problème se situe dans le câble du codeur, le connecteur, le blindage ou l’entrée du servovariateur, le simple remplacement du moteur peut être coûteux et inefficace. Il en va de même lorsque l’axe est mécaniquement surchargé, fonctionne avec du jeu, avec un roulement usé ou un accouplement désaligné. Dans ce cas, l’entraînement peut signaler un problème de mouvement, même si la cause ne se trouve pas nécessairement uniquement dans les enroulements du moteur.

Quels symptômes indiquent un servomoteur Bosch Rexroth endommagé ?

Un servomoteur Bosch Rexroth MSK061C endommagé peut présenter des symptômes visibles sur le panneau de la machine, dans l’historique des alarmes, dans le comportement de l’axe ou dans le fonctionnement même de l’entraînement. Pour la maintenance, il est important de ne pas considérer ces symptômes comme une confirmation évidente d’un moteur défectueux, mais comme un signal indiquant la nécessité d’un diagnostic complet.

• alarmes d’entraînement liées à la position, au mouvement de l’axe ou au retour,
• fonctionnement instable de l’axe pendant le mouvement ou à l’arrêt,
• perte de répétabilité du positionnement,
• à-coups, vibrations ou fonctionnement irrégulier de l’entraînement,
• bruit inhabituel au niveau des roulements, de l’arbre ou de l’accouplement,
• surchauffe du carter moteur,
• problèmes de déverrouillage ou de maintien de position par le frein de maintien,
• difficultés de démarrage de l’axe après un arrêt, une panne ou le remplacement d’éléments du système,
• erreurs récurrentes après l’effacement de l’alarme ou le redémarrage de la machine.

De tels symptômes peuvent indiquer une détérioration du servomoteur Bosch Rexroth MSK061C, mais ils peuvent aussi provenir du câblage, des connecteurs, du blindage, d’un problème côté servovariateur, de paramètres incorrects ou de la mécanique de l’axe. L’analyse doit donc couvrir l’ensemble du système, et non se limiter à une conclusion rapide selon laquelle le moteur doit être remplacé.

Symptômes, sources possibles et axes de vérification

Symptôme	Source possible du problème	Que faut-il vérifier ?
Alarme de retour ou de position	Codeur, câble du codeur, connecteur, blindage ou entrée du servovariateur	Chaîne de retour, continuité des câbles, blindage CEM, état des connecteurs et historique des alarmes
Surchauffe du carter moteur	Surcharge de l’axe, refroidissement dégradé, contamination, problème de frein ou de mécanique	Conditions de fonctionnement, charge, température, ventilation, frein et liaison mécanique avec l’axe
Bruit, vibrations ou perte de fluidité du mouvement	Roulements, arbre, accouplement, désalignement, charges radiales ou axiales	État mécanique du moteur, liaison avec l’axe, accouplement, jeux et conditions de fonctionnement de la mécanique
Problème de maintien de position après l’arrêt	Frein de maintien, son alimentation, mécanique de l’axe ou charge de l’application	Fonctionnement du frein, libération de l’axe, alimentation du frein et influence de la charge au démarrage

Pourquoi une erreur de codeur ne signifie-t-elle pas toujours un codeur endommagé ?

Dans le servomoteur Bosch Rexroth MSK061C, le codeur fournit l’information de retour sur la position du rotor et de l’axe. Si le servovariateur perd un signal de retour fiable, la machine peut signaler une alarme liée à la position, au mouvement ou à la référence. Cela ne signifie toutefois pas automatiquement que le codeur lui-même est endommagé.

La cause peut être un câble de codeur interrompu, un problème de connecteur côté moteur ou côté servovariateur, un blindage affaibli, des perturbations CEM, un problème d’entrée codeur, des paramètres incorrects après le remplacement d’éléments ou une mécanique d’axe instable. C’est pourquoi le diagnostic du servomoteur Rexroth doit couvrir toute la chaîne de retour.

• vérification du câble du codeur et de la continuité des connexions,
• contrôle des connecteurs côté moteur et côté servovariateur,
• évaluation du blindage et du cheminement des câbles par rapport aux sources de perturbations,
• analyse de l’historique des alarmes et du moment de leur apparition,
• vérification du comportement de l’axe dans différentes conditions de charge,
• vérification si le problème est apparu après le remplacement d’éléments ou une modification de configuration.

Comment le frein de maintien influence-t-il le diagnostic du MSK061C ?

La variante MSK061C peut être équipée d’un frein de maintien. Ce type de frein est important dans les applications où l’axe doit maintenir sa position après l’arrêt. Il ne doit cependant pas être traité comme un frein de service principal destiné à l’arrêt cyclique d’un axe en mouvement.

La documentation technique du MSK061C indique un frein avec un couple de maintien de dix newton-mètres et une tension nominale de vingt-quatre volts. En pratique, cela signifie que lors du diagnostic, il faut distinguer l’évaluation des enroulements du moteur de la vérification du frein et de son alimentation.

Un relâchement incomplet du frein peut provoquer une surcharge de l’entraînement au démarrage, une surchauffe, un fonctionnement instable de l’axe ou des alarmes de mouvement. À l’inverse, un problème de maintien de position après l’arrêt peut sembler à l’opérateur être une panne d’entraînement, alors que la cause concerne le frein, la mécanique ou la charge de l’application.

À quoi ressemble un service professionnel Bosch Rexroth MSK061C ?

Que faut-il vérifier avant de décider de remplacer le moteur ?

Un service professionnel Bosch Rexroth MSK061C doit commencer par un diagnostic qui couvre à la fois le servomoteur lui-même et les éléments associés. Dans les systèmes servo, il est particulièrement important de distinguer les problèmes électriques, mécaniques et liés aux signaux.

• état des enroulements du moteur,
• état de l’isolation,
• fonctionnement du codeur et de la chaîne de retour,
• câble du codeur, câbles de puissance, connecteurs et blindage,
• frein de maintien et son alimentation,
• roulements, arbre, accouplement et liaison mécanique avec l’axe,
• température de fonctionnement et conditions de refroidissement,
• historique des alarmes de l’entraînement,
• comportement de l’axe sous charge,
• influence du servovariateur et des paramètres du système sur le fonctionnement du moteur.

Un tel diagnostic réduit le risque de remplacer par erreur un élément fonctionnel. Dans de nombreux cas, les symptômes d’une panne moteur résultent d’une surcharge mécanique, de l’usure des roulements, d’un problème de câble, d’une erreur de configuration ou de conditions de fonctionnement inadaptées.

Quelles causes de panne peuvent se trouver en dehors du moteur lui-même ?

Dans le système d’entraînement, le servomoteur Bosch Rexroth MSK061C n’est qu’un des éléments. Si la machine signale une alarme, cela ne signifie pas toujours que le moteur lui-même est endommagé. La cause peut se trouver ailleurs dans le système.

• mécanique de l’axe, c’est-à-dire désalignement, roulements usés, vibrations, charges radiales ou axiales trop importantes,
• câblage, c’est-à-dire câbles de puissance endommagés, câbles de codeur, connecteurs ou blindage,
• servovariateur, qui peut mal interpréter le signal, fonctionner avec des paramètres incorrects ou présenter un problème du côté de la chaîne d’entrée,
• frein de maintien, qui peut ne pas libérer complètement l’axe ou provoquer une charge accrue au démarrage,
• conditions environnementales, telles que température, contamination, refroidissement dégradé ou fonctionnement en surcharge,
• erreurs de configuration, en particulier après le remplacement d’éléments, un arrêt de machine ou une intervention sur les paramètres de l’entraînement.

C’est précisément pour cette raison que le diagnostic Bosch Rexroth MSK061C doit être réalisé en tenant compte de l’ensemble du système d’entraînement. L’erreur visible sur le panneau n’est qu’un symptôme. Seule l’analyse de la cause permet de décider si une réparation du servomoteur Bosch Rexroth, une régénération mécanique, un contrôle des câbles, un service du servovariateur ou une correction des conditions de fonctionnement de la machine est nécessaire.

Pourquoi un diagnostic rapide réduit-il le coût de l’arrêt machine ?

Pour la maintenance, le plus important n’est pas seulement le coût du composant lui-même, mais le coût de la production arrêtée. Un servomoteur Bosch Rexroth MSK061C endommagé peut arrêter un axe, un module de machine ou toute une ligne de production. Si le problème est mal identifié, l’arrêt peut se prolonger malgré le remplacement de la pièce.

• arrêt imprévu de la machine,
• retour de la même alarme après le remplacement du moteur,
• détérioration secondaire du servovariateur ou des câbles,
• usure supplémentaire des roulements, de l’arbre, de l’accouplement ou de la mécanique de l’axe,
• remplacement d’un élément fonctionnel sans éliminer la cause réelle,
• augmentation du coût de réparation due au fonctionnement avec une panne évolutive.

Un diagnostic rapide du servomoteur Rexroth permet de déterminer si le problème concerne l’électrique, la mécanique, la chaîne de signal, le frein, les câbles, le servovariateur ou les conditions de fonctionnement. Ainsi, le service maintenance peut prendre une décision sur la base de faits, et non seulement à partir d’un code d’erreur ou d’un symptôme visible sur le panneau.

Comment préparer Bosch Rexroth MSK061C pour une demande de service ?

Avant de contacter le service, il est utile de rassembler les informations qui permettent de limiter plus rapidement le périmètre du diagnostic. Il ne s’agit pas seulement du numéro de modèle, mais aussi de l’historique de la panne, des conditions de fonctionnement de l’axe et des symptômes visibles pour l’opérateur.

• photo de la plaque signalétique du moteur et désignation complète du modèle,
• description des symptômes et du moment où ils apparaissent,
• informations sur les alarmes provenant de l’entraînement ou du panneau de la machine,
• information indiquant si le problème est apparu après un arrêt, le remplacement d’éléments ou une modification de paramètres,
• photos des câbles, des connecteurs et du lieu de montage,
• description des conditions de fonctionnement : température, poussière, vibrations, charge de l’axe,
• information indiquant si le moteur, le câble, le codeur ou le servovariateur ont déjà été remplacés.

Une demande préparée de cette manière facilite la distinction entre une priorité de contrôle du moteur lui-même et la nécessité de vérifier aussi la chaîne de retour, le frein, la mécanique ou les éléments associés. En pratique, cela peut réduire le temps d’analyse et limiter le risque de remplacer inutilement des composants fonctionnels.

Où confier la réparation Bosch Rexroth MSK061C ?

Il est préférable de confier la réparation Bosch Rexroth MSK061C à un service disposant d’une expérience dans le diagnostic des systèmes d’entraînement industriels et comprenant que le servomoteur fonctionne avec le servovariateur, le codeur, le frein, les câbles, les connecteurs et la mécanique de la machine.

RGB Elektronika réalise le diagnostic et le service des moteurs Rexroth pour machines industrielles, en analysant non seulement le symptôme de panne, mais aussi les causes possibles du côté de l’ensemble du système. Cette approche est particulièrement importante pour les servomoteurs Bosch Rexroth MSK061C, où une erreur de position, un problème de codeur, une surchauffe ou un fonctionnement instable de l’axe peuvent avoir plusieurs sources différentes.

• lorsque le servomoteur Bosch Rexroth MSK061C signale des alarmes récurrentes,
• lorsque l’axe perd la répétabilité du positionnement,
• lorsqu’une erreur de retour ou un problème de codeur apparaît,
• lorsque le moteur surchauffe ou fonctionne de manière instable,
• lorsqu’un bruit apparaît au niveau des roulements, de l’arbre ou de l’accouplement,
• lorsque le problème est revenu après le remplacement du moteur,
• lorsque vous souhaitez confirmer la cause réelle de la panne avant l’achat d’un nouveau composant.

Confiez le diagnostic et la réparation Bosch Rexroth MSK061C-0600-NN-M1-UG0-NNNN avant que la panne n’arrête la machine, la ligne ou n’entraîne la détérioration d’autres éléments du système.
