Où envoyer KUKA 1FK7060-5A en service ? Réparation et régénération de servomoteurs KUKA

KUKA 1FK7060-5A doit être envoyé dans un service spécialisé lorsque le robot signale des erreurs d’axe, perd sa position, fonctionne de manière instable, chauffe excessivement, fait du bruit ou présente des problèmes de frein, d’encodeur, de câbles ou de roulements. Chez RGB Elektronika, nous réalisons le diagnostic, la réparation
et la régénération de servomoteurs KUKA utilisés dans les robots industriels et les systèmes d’automatisation,
y compris les variantes désignées comme KUKA 1FK7060-5A, KUKA 1FK7060-5AF71-1ZZ9-Z ainsi que servomoteur KUKA 00-115-926.

Dans le cas des entraînements d’axes de robot, il ne faut pas attendre qu’une panne arrête complètement la production. Un servomoteur travaille en étroite coopération avec le variateur servo, l’encodeur, le frein, le câblage et le système de commande du robot. Même un faible jeu de roulement, une erreur de retour d’information ou un frein affaibli peuvent provoquer un positionnement imprécis, des alarmes d’entraînement et des arrêts récurrents.

Appelez : +48 717 500 983

Quand KUKA 1FK7060-5A nécessite-t-il un service et pourquoi ne faut-il pas attendre ?

Qu’est-ce que le servomoteur KUKA 1FK7060-5A ?

KUKA 1FK7060-5A est un servomoteur synchrone industriel utilisé dans les systèmes d’entraînement des robots KUKA ainsi que dans les applications d’automatisation nécessitant un positionnement précis des axes. En pratique, on rencontre notamment des variantes désignées comme KUKA 1FK7060-5AF71-1ZZ9-Z, souvent associées
au numéro KUKA 00-115-926.

Pour ce groupe de moteurs, les données catalogue typiques peuvent inclure une alimentation d’environ 146 V, un courant nominal d’environ 3,7 A et une puissance d’environ 1,5 kW. Pour les moteurs apparentés Siemens SIMOTICS S-1FK7, on trouve également des paramètres tels qu’une vitesse nominale de 3000 tr/min, un couple nominal de 4,7 Nm, un couple maximal jusqu’à 18 Nm et une vitesse mécanique maximale de 7200 tr/min. Les données détaillées doivent toutefois toujours être confirmées à partir de la plaque signalétique de l’exemplaire concerné, car la configuration peut varier selon la variante, l’encodeur, le frein, les connecteurs et l’exécution destinée au robot.

Dans le système du robot, le servomoteur est responsable du mouvement précis de l’axe. Il fonctionne avec le variateur servo, l’électronique de commande, le système de retour d’information et la mécanique du robot. C’est pourquoi une panne moteur est rarement un problème local limité à un seul composant. Elle affecte souvent la précision du processus, la répétabilité du mouvement, la sécurité de la machine et la continuité de production.

Quels symptômes indiquent une défaillance du servomoteur KUKA ?

Il est recommandé d’envoyer un servomoteur KUKA en service lorsque des symptômes mécaniques, électriques ou liés à la commande se répètent. Dans la pratique de la maintenance, les symptômes qui apparaissent sous charge, après l’échauffement du robot ou dans une plage précise de mouvement de l’axe sont particulièrement importants.

• erreurs d’axe du robot KUKA apparaissant au démarrage, lors du référencement ou pendant le cycle de travail,
• alarmes d’entraînement liées à une surcharge, au retour d’information, au frein ou au positionnement,
• perte de position de l’axe, arrêt imprécis ou problème de répétabilité du mouvement,
• échauffement excessif du servomoteur sous charge normale,
• bruit des roulements, sifflement, frottement, vibrations ou bruits métalliques pendant la rotation,
• faux-rond de l’arbre, détérioration de la bride ou traces de fonctionnement hors alignement,
• problèmes de frein, desserrage retardé, absence de maintien ou fonctionnement irrégulier,
• détérioration des câbles et connecteurs de puissance, de signal ou de retour d’information,
• contamination à l’intérieur du moteur par de la poussière, de l’huile, du liquide de refroidissement ou des résidus de production,
• fonctionnement instable de l’encodeur ou du système de retour d’information.

Ces symptômes ne doivent pas être ignorés. Si le servomoteur commence à fonctionner de manière instable, le variateur servo peut tenter de compenser le problème par une augmentation du courant, une correction de position ou des freinages plus fréquents. Cela accélère l’usure mécanique, augmente le risque d’endommagement de l’électronique de puissance et peut entraîner l’arrêt de toute la cellule.

Pourquoi une défaillance du servomoteur affecte-t-elle le fonctionnement de tout le robot ?

Un robot industriel KUKA fonctionne comme un système d’axes interdépendants. Si un servomoteur perd en précision, présente un jeu excessif des roulements, une lecture incorrecte de l’encodeur ou un frein affaibli, le problème peut être visible dans toute l’application. Cela concerne notamment le soudage, la palettisation, le chargement de machines CNC, la manutention de pièces, le soudage par points, le collage, la découpe et l’assemblage.

Le coût le plus important n’est pas toujours la réparation du moteur elle-même. Le problème le plus grave est souvent l’arrêt de la ligne, le retard de production, le risque de pièces défectueuses et l’incertitude quant au redémarrage du robot après le prochain reset. C’est pourquoi le diagnostic du servomoteur KUKA doit être effectué avant que la panne ne passe du stade de symptômes intermittents à une détérioration permanente de l’entraînement.

Comment se déroulent la réparation et la régénération de servomoteurs KUKA en pratique ?

Diagnostic du servomoteur KUKA étape par étape

Un service de servomoteurs KUKA professionnel doit commencer par un diagnostic, et non par un remplacement aléatoire de composants. Dans le cas des moteurs d’axes de robot, il est essentiel de vérifier simultanément la partie mécanique, électrique et signal. Seul un ensemble complet de mesures permet de déterminer si une réparation, une régénération, une modernisation, un remplacement de sous-ensembles ou l’achat d’un appareil reconditionné fonctionnel
est nécessaire.

• Identification du moteur à partir de la plaque signalétique, de la désignation KUKA, de la variante 1FK7060
  ainsi que de la configuration des connecteurs, du frein et de l’encodeur.
• Inspection externe du boîtier, de la bride, de l’arbre, des connecteurs, des câbles, des joints et des traces de surchauffe
  ou d’infiltration de liquide.
• Mesures des enroulements, contrôle de la résistance et comparaison des valeurs entre les phases.
• Test d’isolation, qui aide à détecter les claquages, l’humidité, la dégradation de l’isolation ou les effets d’une surchauffe.
• Vérification du frein, y compris le fonctionnement, la résistance, le desserrage et la capacité de maintien de l’axe.
• Contrôle des roulements, du jeu, du bruit, des résistances au mouvement, de l’alignement et de l’état mécanique du montage.
• Vérification de l’encodeur ou du système de retour d’information, en particulier en cas d’erreurs de position et d’alarmes d’entraînement.
• Évaluation des connecteurs et du câblage, car des câbles endommagés peuvent imiter une panne du moteur
  ou de l’encodeur.
• Test de fonctionnement après réparation, qui confirme le bon fonctionnement après remontage du servomoteur.

Un diagnostic mené de cette manière réduit le risque d’une mauvaise décision de service. Dans les robots KUKA, le problème peut provenir du moteur lui-même, mais aussi du variateur servo, du câble, du connecteur, du frein, de l’encodeur, de la mécanique de l’axe ou de l’électronique de commande. L’évaluation doit donc inclure tout le contexte de fonctionnement de l’entraînement.

Que peut-on réparer ou régénérer dans KUKA 1FK7060-5A ?

La réparation de servomoteurs KUKA peut concerner aussi bien la partie mécanique que la partie électrique. L’étendue des travaux dépend de l’état de l’exemplaire concerné, de l’historique de la panne et des résultats des mesures. Dans de nombreux cas, la régénération permet de rétablir le bon fonctionnement de l’appareil sans attendre longtemps un moteur neuf.

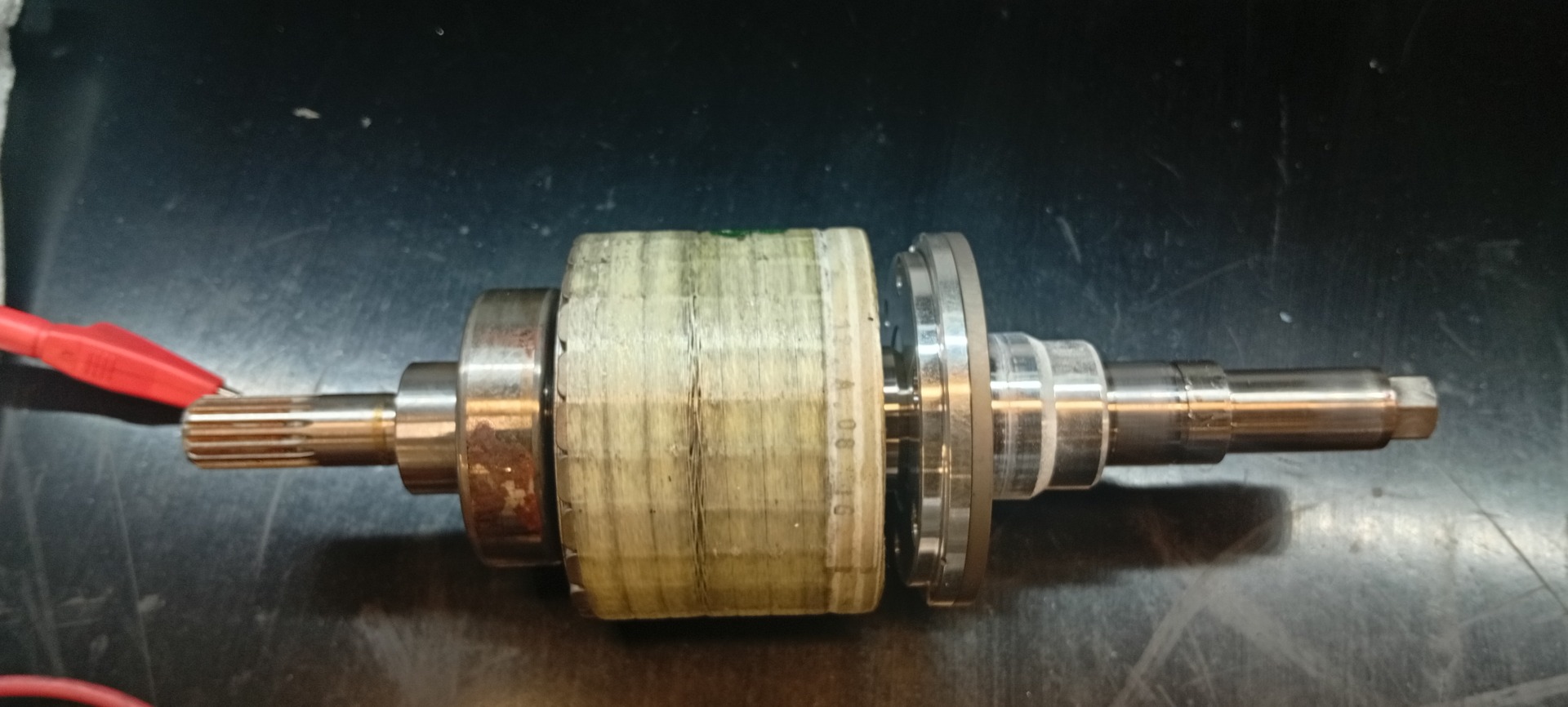

Régénération mécanique

• remplacement des roulements usés,
• contrôle et rétablissement du bon alignement,
• évaluation du faux-rond de l’arbre,
• régénération des éléments d’appui et de montage,
• contrôle de la bride et des surfaces de montage,
• nettoyage de l’intérieur du moteur,
• vérification de l’étanchéité et de la protection contre les contaminations.

Réparation électrique et signal

• mesures et réparation des enroulements, si l’étendue des dommages le permet,
• vérification de l’isolation,
• réparation des câbles et connecteurs,
• contrôle de l’encodeur ou du système de retour d’information,
• contrôle du frein de maintien,
• élimination des effets de la surchauffe, de la contamination ou de l’humidité,
• test de fonctionnement après les opérations de service effectuées.

Les défauts mixtes sont particulièrement dangereux. Par exemple, des roulements usés peuvent provoquer des vibrations
qui influencent la lecture de l’encodeur. Un frein affaibli peut solliciter la mécanique de l’axe. Un connecteur endommagé peut générer des erreurs similaires à une défaillance du retour d’information. C’est pourquoi la régénération de servomoteurs KUKA doit être précédée d’un diagnostic fiable, et non seulement du remplacement des pièces les plus évidentes.

Réparation, régénération, modernisation ou remplacement ?

La décision dépend de l’état du servomoteur, de la disponibilité des pièces, du temps d’arrêt et du coût d’une solution alternative. Chez RGB Elektronika, nous pouvons aider à déterminer si, dans un cas donné, la meilleure solution sera la réparation de moteurs KUKA, une régénération complète, une modernisation, l’achat d’un appareil reconditionné ou le rachat du composant endommagé.

• La réparation est justifiée lorsque la détérioration concerne une zone précise, par exemple un connecteur, un câble, un frein, des roulements ou certains éléments électriques.
• La régénération est une bonne solution lorsque le moteur nécessite une restauration plus large de ses performances mécaniques et électriques.
• La modernisation peut être envisagée lorsque le poste nécessite une amélioration de la fiabilité, le remplacement d’éléments plus anciens ou l’adaptation de l’entraînement à une exploitation ultérieure.
• Le remplacement par un appareil reconditionné permet de limiter l’arrêt lorsque le délai de réparation est critique.
• Le rachat d’un servomoteur endommagé peut être avantageux lorsque la réparation n’est pas économiquement justifiée ou lorsque l’usine passe à un autre standard de pièces.

Pour le service de maintenance, l’essentiel n’est pas seulement de savoir si le moteur peut être réparé, mais aussi à quelle vitesse le robot peut être remis en service. C’est pourquoi, en cas de panne d’axe, il est utile de vérifier simultanément la possibilité de réparation, la disponibilité d’une pièce reconditionnée et l’option de sécuriser la production pendant le service.

Pourquoi envoyer un servomoteur KUKA chez RGB Elektronika ?

RGB Elektronika est spécialisée dans le service de l’électronique industrielle, de l’automatisation et des entraînements utilisés
dans les machines de production. Nous accompagnons les usines où comptent un diagnostic rapide, la réduction des arrêts et une évaluation réaliste de la rentabilité de la réparation.

Dans le cas de la régénération de moteurs de robots KUKA, l’expérience en mécanique de précision comme en électronique d’entraînement est essentielle. Le servomoteur lui-même n’est qu’un élément du système.
En pratique, il faut comprendre la coopération du moteur avec le variateur servo, l’encodeur, le frein, les câbles, la commande du robot, les modules I/O, les alimentations et les autres éléments électroniques de commande du poste.

Vous pouvez adresser à RGB Elektronika des demandes concernant des services tels que :

• réparation de servomoteurs KUKA,
• régénération de servomoteurs KUKA,
• service de servomoteurs KUKA,
• diagnostic de servomoteur KUKA,
• rachat de sous-ensembles d’automatisation endommagés,
• modernisation et sélection de solutions de remplacement.

Que préparer avant l’envoi du moteur au service ?

Avant d’envoyer un servomoteur KUKA en service, il est utile de rassembler les informations de base. Cela facilite
l’identification de l’appareil, réduit le temps de diagnostic et limite le risque d’omettre des symptômes qui apparaissent uniquement dans certaines conditions de fonctionnement.

• désignation complète figurant sur la plaque signalétique, par exemple KUKA 1FK7060-5A ou KUKA 1FK7060-5AF71-1ZZ9-Z,
• numéro KUKA, s’il est visible, par exemple KUKA 00-115-926,
• description des symptômes de la panne,
• information indiquant si le problème apparaît en permanence, périodiquement, après échauffement ou sur un axe précis,
• contenu des alarmes du robot ou du variateur servo,
• information sur les réparations précédentes, une infiltration de liquide, une surcharge, une collision ou une détérioration des câbles,
• photos de la plaque signalétique, des connecteurs, de l’arbre, de la bride et des dommages visibles.

Si la panne est survenue après une collision du robot, une surcharge soudaine, une infiltration de liquide ou un remplacement de câbles, il est utile de le signaler dès le premier contact. Ces informations aident à cibler plus rapidement la zone de diagnostic
et à vérifier les éléments les plus exposés aux dommages.

KUKA 1FK7060-5A est un servomoteur précis d’axe de robot, dont la panne peut affecter la précision, la répétabilité et la sécurité du poste. En cas d’erreurs d’axe, de perte de position, de bruit de roulements, de problèmes de frein, de retour d’information instable ou d’échauffement excessif, la meilleure solution est un diagnostic professionnel. RGB Elektronika réalise le service, la réparation et la régénération de servomoteurs KUKA, en aidant à réduire les arrêts de production et à rétablir le bon fonctionnement des systèmes d’entraînement des robots industriels.
