Où confier la réparation du Rexroth MSK040C-0600-NN-S1-UG0-NNNN ? Service de moteurs Rexroth pour la maintenance industrielle

La réparation du Rexroth MSK040C-0600-NN-S1-UG0-NNNN doit être confiée à un service d’automatisation industrielle qui effectue non seulement le remplacement des éléments mécaniques usés, mais aussi le diagnostic de l’encodeur Hiperface, le contrôle des enroulements, la vérification des joints, le réglage du retour d’information et des tests dynamiques sous charge. Dans le cas des servomoteurs Rexroth MSK, le simple remplacement des roulements ou du joint d’arbre ne suffit pas si, après la réparation, la précision de positionnement, le fonctionnement avec le variateur Rexroth IndraDrive et la stabilité du moteur dans des conditions proches de l’application de production réelle ne sont pas vérifiés.

Le Rexroth MSK040C-0600-NN-S1-UG0-NNNN est un servomoteur synchrone compact à grande vitesse de la famille IndraDyn S. Il fonctionne dans des applications où la dynamique, la répétabilité du mouvement et le contrôle précis des axes sont essentiels. On le rencontre notamment dans les machines d’emballage, les lignes d’embouteillage, les machines d’impression, les robots industriels, les axes auxiliaires de machines CNC ainsi que dans les systèmes d’automatisation exigeant un positionnement rapide.

Pour le service de maintenance, la panne d’un tel servomoteur signifie plus que l’endommagement d’un seul composant. Un axe arrêté peut immobiliser toute la machine, et une réparation incorrecte peut provoquer d’autres défaillances du variateur, de l’encodeur ou du système de commande. C’est pourquoi la réparation de servomoteurs Rexroth doit être précédée d’un diagnostic fiable et se terminer par un test fonctionnel, et non par un simple remontage mécanique du moteur.

Appelez : +48 717 500 983

Quand le Rexroth MSK040C-0600-NN-S1-UG0-NNNN nécessite-t-il une réparation ?

Qu’est-ce que le servomoteur Rexroth MSK040C de la famille IndraDyn S ?

Rexroth MSK040C appartient à la série des servomoteurs synchrones IndraDyn S. Il s’agit d’une famille d’entraînements conçue pour les applications exigeant une forte densité de puissance, un mouvement dynamique et un retour d’information précis. Dans la pratique industrielle, les moteurs MSK fonctionnent souvent avec des servovariateurs Rexroth IndraDrive, qui contrôlent la position, la vitesse et le couple de l’axe.

Le modèle Rexroth MSK040C-0600-NN-S1-UG0-NNNN se distingue par son corps compact, sa vitesse de rotation élevée et son encodeur optique Hiperface. Selon les données techniques fournies pour cette étude, le moteur atteint un couple à l’arrêt d’environ 2,7 Nm, un couple maximal d’environ 8,1 Nm et une vitesse maximale jusqu’à 7500 tr/min. Ces paramètres en font un moteur adapté aux axes de machines dynamiques, mais il exige en même temps des roulements de haute qualité, une étanchéité efficace et un retour d’information correctement réglé.

Il convient de rappeler que, dans les entraînements servo, le couple disponible diminue lorsque la vitesse de rotation augmente. C’est pourquoi, lors du diagnostic, il ne suffit pas de vérifier si le moteur tourne. Il faut contrôler son comportement sous charge, lors des variations de vitesse, au freinage et dans la plage de paramètres requise par l’application concernée.

Que signifie le code MSK040C-0600-NN-S1-UG0-NNNN ?

La désignation MSK040C-0600-NN-S1-UG0-NNNN n’est pas un numéro aléatoire. Le code contient des informations sur la série, la taille mécanique, la longueur du corps, l’enroulement, le refroidissement, l’encodeur, l’arbre et les équipements supplémentaires. Pour le service, ces données sont importantes, car elles déterminent le choix des pièces, la méthode de diagnostic et la vérification après réparation.

• MSK désigne la série de servomoteurs synchrones Rexroth IndraDyn S.
• 040 indique la taille du corps du moteur.
• C désigne la longueur constructive dans cette taille.
• 0600 se rapporte à la variante d’enroulement et à la caractéristique vitesse-couple.
• NN signifie un refroidissement naturel, c’est-à-dire par convection, sans refroidissement forcé par ventilateur ou liquide.
• S1 désigne un encodeur optique Hiperface monotour avec une résolution de 128 périodes de signal.
• UG0 indique un arbre lisse avec bague d’étanchéité et l’absence de frein de maintien.
• NNNN signifie l’absence d’options spéciales supplémentaires dans cette partie du code.

En pratique, cela signifie que le modèle décrit ne possède pas de frein électromagnétique intégré. Il s’agit d’une information importante pour le diagnostic. Si un problème de maintien de position après l’arrêt apparaît dans la machine, il ne faut pas supposer automatiquement une panne de frein dans le moteur MSK040C-0600-NN-S1-UG0-NNNN, car la version UG0 ne possède pas de frein de maintien. Il faut alors vérifier la configuration complète de l’axe, le variateur, la mécanique, les éléments de freinage externes ou les solutions utilisées dans la machine.

Quels symptômes indiquent une panne du servomoteur Rexroth MSK ?

Une panne de servomoteur peut se développer progressivement. Au début, l’opérateur peut ne remarquer qu’un fonctionnement plus bruyant, de légères vibrations ou des erreurs périodiques du variateur. Avec le temps, le problème peut entraîner l’arrêt de la machine, des erreurs de positionnement ou l’endommagement du servovariateur associé.

Les symptômes les plus fréquents pouvant nécessiter une réparation de moteurs servo Rexroth sont les suivants :

• fonctionnement plus bruyant du moteur, surtout à haut régime,
• bruit, frottement, son métallique ou fonctionnement rugueux des roulements,
• vibrations transmises à la structure de la machine,
• surchauffe du moteur ou température instable pendant le cycle,
• erreurs de retour d’information sur le variateur Rexroth IndraDrive,
• perte de position, mouvement non répétable ou erreurs de référence,
• arrêt de l’axe lors de l’accélération ou du freinage,
• traces d’huile au niveau de l’arbre ou suspicion de pénétration d’un fluide dans le moteur,
• endommagement du câble, du connecteur ou du circuit de l’encodeur,
• défauts d’isolation des enroulements ou problèmes électriques visibles pendant les tests.

Tous ces symptômes ne signifient pas immédiatement que l’ensemble du moteur est endommagé. Certains problèmes peuvent provenir du variateur, du câble, de l’encodeur, de la contamination, d’une mécanique surchargée ou de conditions de fonctionnement incorrectes. C’est pourquoi il est recommandé de confier un diagnostic avant de décider d’un remplacement.

Pourquoi un encodeur Hiperface endommagé arrête-t-il la machine ?

L’encodeur dans un servomoteur Rexroth MSK est responsable du retour d’information. Il transmet au variateur l’information sur la position de l’arbre et permet ainsi un contrôle précis de l’axe. Le modèle MSK040C-0600-NN-S1-UG0-NNNN utilise un encodeur optique Hiperface monotour. C’est un composant très précis, mais sensible aux dommages mécaniques, aux vibrations, à la saleté et à un mauvais réglage après démontage.

Un endommagement ou un mauvais réglage de l’encodeur peut provoquer :

• des erreurs de retour d’information dans le système Rexroth IndraDrive,
• l’absence de disponibilité de l’axe pour le fonctionnement,
• des à-coups du moteur lors de la tentative de démarrage,
• un positionnement incorrect,
• une perte de référence,
• l’arrêt de la machine à cause d’une erreur critique du variateur,
• un risque de mouvement incontrôlé de l’axe, si le signal est instable.

C’est pourquoi le service des servomoteurs Rexroth ne doit pas se limiter au remplacement mécanique des roulements. Après le démontage du moteur et son remontage, il est nécessaire de régler correctement l’encodeur et de tester le moteur avec le variateur. Sans cela, l’axe peut échouer aux procédures de mise en service ou générer des erreurs seulement après son retour dans la machine.

Quand le problème provient-il des roulements, du joint d’arbre ou de la contamination du moteur ?

Dans les servomoteurs à grande vitesse, comme le Rexroth MSK040C, les roulements fonctionnent dans des conditions difficiles. Une vitesse de rotation élevée, des charges variables, des cycles start-stop fréquents, les vibrations et la température provoquent une usure naturelle. Lorsque les roulements deviennent plus bruyants, ils génèrent davantage de vibrations et peuvent transmettre des charges à l’encodeur ainsi qu’à d’autres éléments du moteur.

Le deuxième problème fréquent concerne le joint d’arbre. Si l’étanchéité perd son efficacité, de l’huile, du liquide de refroidissement, de la poussière ou d’autres contaminants provenant de la machine peuvent pénétrer à l’intérieur du moteur. Des problèmes d’isolation, d’encodeur, de roulements et de stabilité générale de fonctionnement peuvent alors apparaître.

Symptôme	Cause possible	Action de service
Fonctionnement bruyant à haute vitesse	Roulements haute vitesse usés	Diagnostic mécanique, remplacement des roulements, test dynamique
Traces d’huile au niveau de l’arbre	Dégradation du joint d’arbre	Remplacement du joint d’arbre, nettoyage, contrôle de l’intérieur du moteur
Erreurs de retour d’information	Encodeur Hiperface, contamination de l’optique, dommage du signal	Diagnostic de l’encodeur, réglage, test avec le variateur
Vibrations et mouvement d’axe non répétable	Roulements, accouplement, charge mécanique ou encodeur	Contrôle de la mécanique de l’axe et test de fonctionnement du moteur
Surchauffe du moteur	Surcharge, refroidissement naturel dégradé, problème d’enroulements	Mesure des enroulements et de l’isolation, analyse de l’application et test sous charge

Un diagnostic correct doit répondre à la question de savoir si le moteur est soumis à une usure naturelle ou si sa panne résulte d’un problème dans la machine. Si la cause est une surcharge de l’axe, une fuite, un accouplement endommagé, un mauvais montage ou un problème de variateur, la seule régénération du moteur peut ne pas suffire.

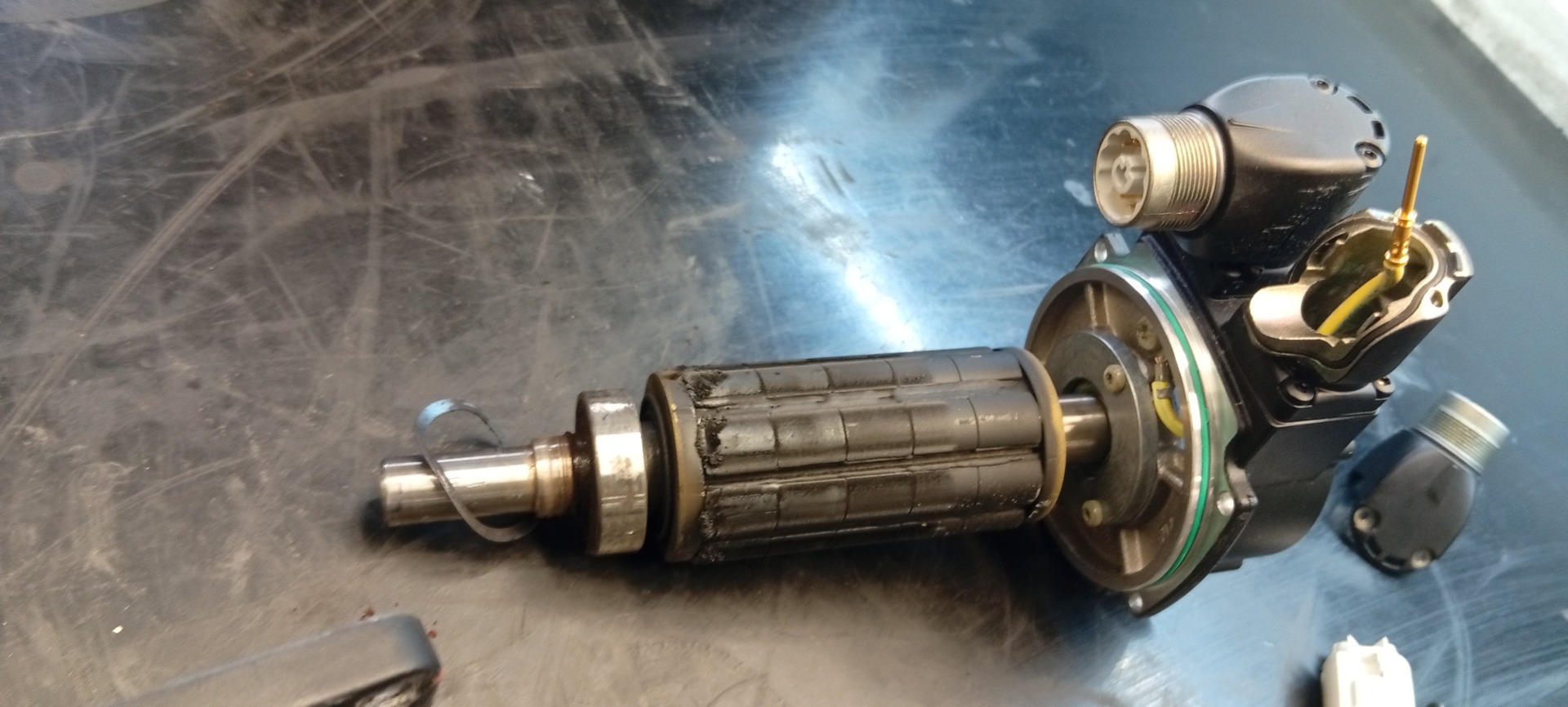

Comment se déroule une réparation professionnelle des servomoteurs Rexroth MSK ?

Pourquoi la réparation d’un moteur servo Rexroth ne se limite-t-elle pas au remplacement des roulements ?

Un servomoteur n’est pas un moteur électrique ordinaire. En plus de la partie mécanique, il possède un retour d’information précis, une caractéristique de couple définie, des paramètres électriques, une position d’encodeur et des exigences liées au fonctionnement avec un servovariateur. C’est pourquoi la réparation des moteurs Bosch Rexroth nécessite de combiner mécanique, électronique, diagnostic des entraînements et tests fonctionnels.

Le simple remplacement des roulements sans contrôle de l’encodeur, de l’étanchéité et des paramètres de fonctionnement peut entraîner des problèmes après le montage dans la machine. Le moteur peut physiquement tourner, mais ne pas réussir la mise en service avec le variateur, générer des erreurs de retour d’information ou perdre sa précision de positionnement.

Une réparation professionnelle des servomoteurs Rexroth MSK doit inclure :

• le diagnostic mécanique de l’arbre, des roulements, des jeux et de l’état du boîtier,
• le contrôle du joint d’arbre et des traces d’inondation ou de contamination,
• la mesure des enroulements et de l’isolation,
• la vérification du câble, du connecteur et du circuit de l’encodeur,
• le diagnostic de l’encodeur Hiperface,
• le réglage précis de l’encodeur après démontage,
• le montage de roulements haute vitesse adaptés,
• un test de fonctionnement avec le variateur,
• un test dynamique sous charge,
• la vérification de la stabilité après réparation.

Cette approche réduit le risque d’une nouvelle panne et donne au service de maintenance une plus grande certitude que le moteur retournera au fonctionnement dans des conditions de production réelles.

Comment se déroule le diagnostic du MSK040C avant la régénération ?

Le diagnostic avant régénération doit déterminer si le problème concerne la partie mécanique, la partie électrique, l’encodeur, le connecteur, les enroulements, l’étanchéité ou les conditions de fonctionnement de la machine. Ce n’est qu’ensuite que l’étendue correcte de la réparation peut être définie.

Le processus de diagnostic peut inclure :

1. La vérification de la désignation du moteur, c’est-à-dire la confirmation du modèle Rexroth MSK040C-0600-NN-S1-UG0-NNNN.
2. L’inspection mécanique, y compris l’état de l’arbre, du boîtier, du connecteur, de la bague d’étanchéité et des traces d’inondation.
3. L’évaluation des roulements en termes de bruit, de jeu, de résistance au mouvement et de vibrations.
4. Les mesures électriques des enroulements et de l’isolation.
5. Le contrôle de l’encodeur Hiperface et du circuit de retour d’information.
6. L’analyse des symptômes observés sur la machine, y compris les erreurs du variateur Rexroth IndraDrive.
7. La définition de l’étendue de la régénération, c’est-à-dire la décision de remplacer les roulements, le joint d’arbre, de réparer l’encodeur, de nettoyer ou de procéder à une reconstruction plus large.
8. Le test après réparation, qui confirme que le moteur fonctionne de manière stable.

Si le moteur a été contaminé par de l’huile ou du liquide de refroidissement, une évaluation particulièrement précise de l’intérieur est nécessaire. Les contaminants peuvent affecter l’isolation, les roulements et l’encodeur. Si, en revanche, le problème n’apparaît qu’à grande vitesse ou sous charge, le test dynamique est essentiel.

Quels tests le Rexroth MSK040C doit-il subir après réparation ?

Après réparation, le moteur doit passer des tests qui confirment son aptitude au fonctionnement dans la machine. Dans le cas des servomoteurs MSK, le silence de fonctionnement après remplacement des roulements n’est pas le seul critère important. La communication correcte avec le variateur, la stabilité de l’encodeur et le comportement pendant le fonctionnement dynamique sont tout aussi importants.

Après régénération, il est recommandé d’effectuer :

• un test mécanique du fonctionnement de l’arbre, des roulements et de l’étanchéité,
• la mesure des enroulements et de la résistance d’isolement,
• le contrôle du signal de l’encodeur Hiperface,
• le réglage de l’encodeur conformément aux exigences du fonctionnement servo,
• un test de communication avec le variateur,
• un test de vitesse dans différentes plages de régime,
• un test dynamique sous charge,
• le contrôle de la température et des vibrations,
• la vérification de la stabilité après un cycle de fonctionnement prolongé.

Pour les services de maintenance, le plus important est que le moteur ne retourne pas dans la machine seulement comme un composant « démarré sur banc », mais comme un sous-ensemble vérifié, capable de fonctionner dans l’application. C’est pourquoi les réparations express de servomoteurs doivent associer rapidité d’intervention et test fonctionnel complet.

Quand choisir la réparation, le remplacement, le rachat ou la modernisation ?

Dans de nombreux cas, la réparation du moteur MSK040C est rentable, surtout lorsque la machine est un élément important de la production et qu’un moteur neuf implique un long délai de livraison ou un coût d’achat élevé. Il existe toutefois des situations où d’autres solutions doivent être envisagées.

La réparation ou la régénération a du sens lorsque :

• les roulements, le joint d’arbre ou des éléments mécaniques remplaçables sont endommagés,
• l’encodeur peut être réglé, réparé ou vérifié,
• les enroulements et l’isolation sont dans un état permettant la poursuite du fonctionnement,
• le moteur fonctionne dans une machine dont la modernisation serait coûteuse,
• le temps d’arrêt est critique et la régénération permet de rétablir la production plus rapidement,
• vous souhaitez conserver la configuration existante de l’axe et du variateur.

Le remplacement ou la modernisation doivent être envisagés lorsque :

• le moteur présente de graves dommages des enroulements, du corps ou de l’encodeur,
• des contaminations ou surchauffes répétées se sont produites,
• la panne se répète en raison d’un problème dans l’application,
• l’axe est surchargé par rapport aux capacités de l’entraînement,
• l’usine souhaite augmenter la disponibilité des pièces et réduire le risque de nouveaux arrêts,
• la modernisation de l’ensemble du système d’entraînement est plus prévisible financièrement que des réparations successives.

Le rachat de servomoteurs endommagés peut être une solution lorsque la réparation n’est pas rentable, mais que l’appareil conserve une valeur comme source de pièces, noyau de régénération ou élément de stock de service. Il est alors utile de transmettre le modèle, des photos de la plaque signalétique et une description du dommage.

Réparation de servomoteurs Rexroth chez RGB Elektronika

RGB Elektronika réalise le diagnostic, la réparation, le service et la régénération d’équipements d’automatisation industrielle et d’électronique industrielle. Dans le cas des moteurs Rexroth MSK, nous aidons les services de maintenance, de production et de service à évaluer l’état du sous-ensemble, à déterminer la cause de la panne et à choisir la solution appropriée : réparation, régénération, remplacement, rachat ou modernisation.

Nous pouvons vous aider lorsque vous avez besoin de :

• réparation de servomoteurs Rexroth,
• réparation de moteurs servo Rexroth,
• service des servomoteurs Rexroth,
• réparation des moteurs Bosch Rexroth,
• réparation du moteur MSK040C,
• service MSK,
• réparation des servomoteurs Rexroth MSK,
• réparations express de servomoteurs,
• diagnostic des encodeurs, roulements, enroulements et joints.

Nous vérifions également les éléments associés du système d’entraînement, tels que les servovariateurs, variateurs de fréquence, automates PLC, panneaux HMI, alimentations, encodeurs, modules I/O, modules de puissance, communication industrielle et électronique de commande. Cela permet de contrôler non seulement le moteur lui-même, mais aussi la cause de la panne dans l’ensemble de l’application.

Si le Rexroth MSK040C-0600-NN-S1-UG0-NNNN génère des erreurs, fonctionne plus bruyamment, présente un encodeur endommagé, des traces de contamination, des roulements usés ou arrête la machine, contactez RGB Elektronika. Envoyez une photo de la plaque signalétique, une description des symptômes, des informations sur le variateur et les conditions de fonctionnement. Nous vous aiderons à déterminer si la meilleure solution est le diagnostic, la réparation, la régénération, le remplacement, le rachat ou la modernisation du système d’entraînement.

Dans les servomoteurs Rexroth MSK, la précision est essentielle. C’est pourquoi la réparation doit se terminer par un test qui confirme non seulement la rotation de l’arbre, mais aussi le bon fonctionnement du retour d’information, la stabilité électrique, le comportement correct à la vitesse et la disponibilité pour un retour en production.
