Mitsubishi Electric FR-A700 dans les machines industrielles – où apparaissent les pannes les plus fréquentes des variateurs FR-A720 et FR-A740

Les pannes les plus fréquentes de la série Mitsubishi Electric FR-A700 apparaissent avant tout dans la partie puissance, le bus DC, le circuit de freinage, la section de refroidissement ainsi que dans l’électronique de commande. Dans la pratique industrielle, ce sont précisément ces zones qui déterminent le plus souvent si un variateur Mitsubishi fonctionnera de manière stable ou commencera à provoquer des alarmes, une régulation de vitesse instable, des problèmes de démarrage ou des arrêts incontrôlés de la machine.

La série variateurs FR-A700 appartient au groupe des entraînements avancés destinés aux applications exigeantes, dans lesquelles la dynamique, la précision de commande et la haute fiabilité sont essentielles. Les modèles Mitsubishi FR-A720 sont utilisés dans des systèmes alimentés par un réseau triphasé de deux cents à deux cent quarante volts AC, tandis que les Mitsubishi FR-A740 fonctionnent dans la plage de trois cent quatre-vingts à quatre cent quatre-vingts volts AC. Dans les deux cas, il s’agit d’entraînements conçus pour fonctionner dans des conditions industrielles difficiles, mais même un très bon variateur Mitsubishi Electric peut, avec le temps, présenter des signes d’usure ou de défaillance.

C’est particulièrement important dans les usines où le variateur fonctionne dans des machines à forte inertie, avec des cycles fréquents de démarrage et d’arrêt, une charge élevée et dans un environnement exposé à la poussière, à la température, aux vibrations et aux contaminations. Dans de telles applications, la simple information d’alarme ne suffit pas. Il est essentiel d’établir si le problème concerne une panne réelle de l’appareil, des réglages incorrects, un système de freinage mal sélectionné ou des conditions de fonctionnement qui accélèrent la dégradation des composants.

Une panne de variateur Mitsubishi ne signifie pas nécessairement le remplacement de tout le système. Vérifiez avec nous si la réparation, la régénération ou la modernisation est la solution la plus rentable.

Appelez : +48 717 500 983

Où le Mitsubishi Electric FR-A700 est-il le plus souvent endommagé ?

Pourquoi la série Mitsubishi FR-A700 est si fréquente dans les applications exigeantes

Les variateurs FR-A700 sont des entraînements destinés aux applications où la dynamique, la stabilité et la précision sont importantes. Ils prennent en charge aussi bien la commande scalaire que la commande vectorielle, c’est pourquoi ils sont utilisés dans des machines à charge variable, à démarrage difficile et à cycles de travail exigeants. Dans les usines industrielles, on les retrouve notamment dans les convoyeurs, les mélangeurs, les presses, les systèmes de transport, les machines d’emballage, les applications verticales ainsi que les lignes où un freinage rapide de l’entraînement est particulièrement important.

C’est précisément cette polyvalence qui fait que le variateur FR-A700 fonctionne souvent à la limite des exigences réelles de l’application. Si la machine a été modernisée, si le moteur a été remplacé, si la charge a augmenté ou si le système de freinage n’a pas été correctement sélectionné, la panne ne survient généralement pas soudainement sans avertissement. On observe d’abord un fonctionnement instable, des alarmes sporadiques, une surchauffe, des problèmes d’accélération ou d’arrêt, puis seulement ensuite une détérioration du module.

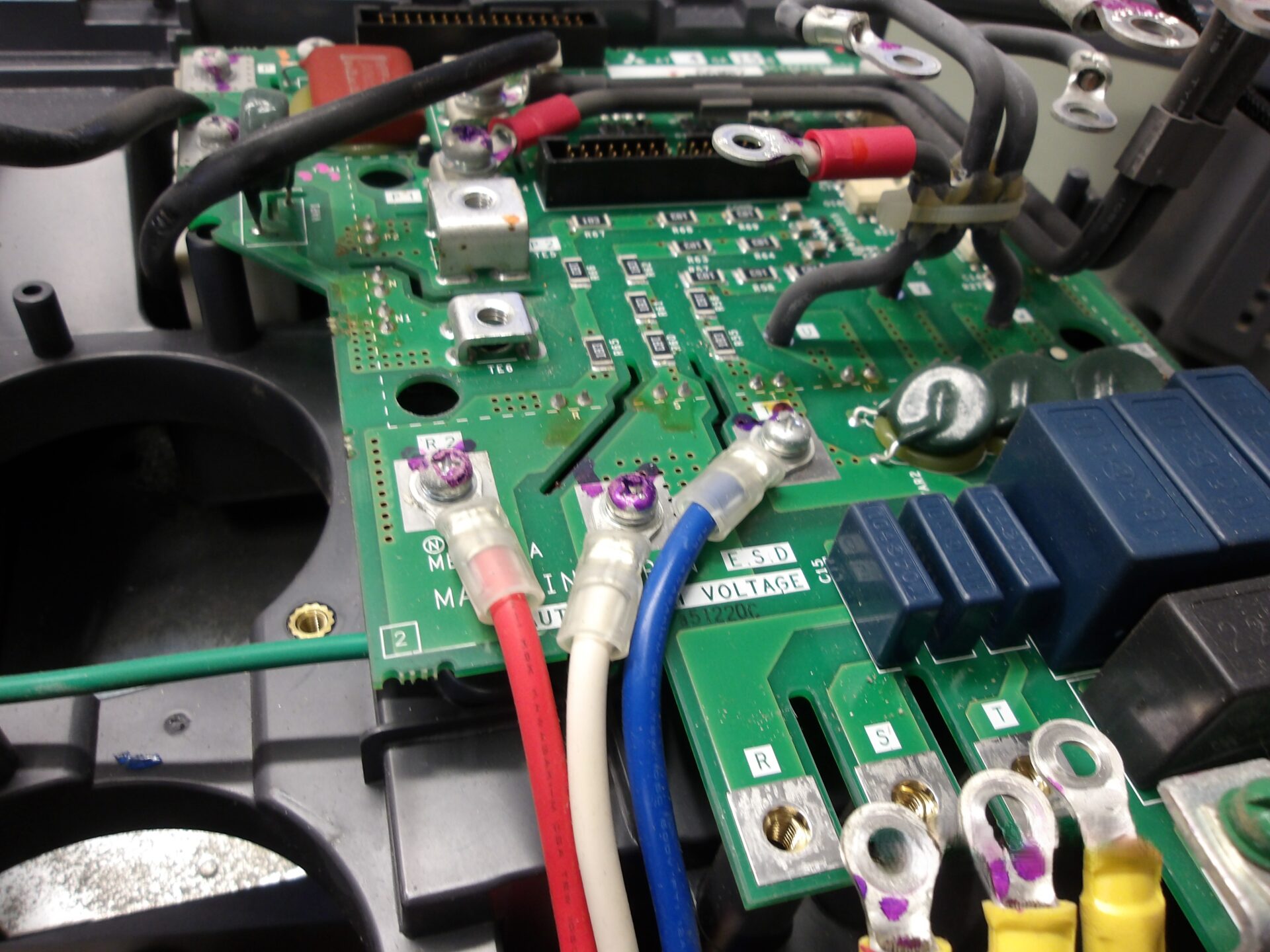

Partie puissance et bus DC – première zone de dommages typiques

Le service technique constate le plus souvent des dommages dans la partie puissance. C’est ici que travaillent les éléments les plus sollicités en courant et en température. Si un variateur de fréquence Mitsubishi fonctionne dans des conditions difficiles, avec des surcharges fréquentes, des accélérations et freinages brusques, le risque de dommages aux transistors de puissance, au redresseur d’entrée, aux circuits de mesure du courant et aux éléments du bus DC augmente.

Les symptômes typiques comprennent :

• déclenchement des protections contre les surintensités au démarrage, en régime établi ou lors du freinage,
• fonctionnement instable sous charge,
• arrêt soudain de la machine,
• impossibilité de démarrer l’entraînement malgré une alimentation apparemment correcte,
• dommages secondaires après un court-circuit côté moteur ou sur les câbles de sortie.

Dans les appareils anciens ou intensivement exploités, l’état des condensateurs du bus DC est également très important. Leur vieillissement influence la stabilité de fonctionnement, la résistance aux charges transitoires et le comportement du variateur lors de variations rapides du couple. En pratique, cela signifie qu’une panne ne commence pas toujours par une détérioration spectaculaire de l’IGBT. Souvent, des symptômes « légers » apparaissent plus tôt et constituent pour la maintenance un signal indiquant que l’appareil nécessite un diagnostic complet, et pas seulement l’effacement des défauts.

Circuit de freinage et freinage régénératif – lorsque la surcharge revient vers le variateur

La deuxième zone de problèmes très fréquente est le circuit de freinage. La série FR-A700 est volontiers utilisée là où l’arrêt rapide de la machine est important. C’est un avantage, mais aussi un point présentant un risque accru. Si l’application présente une forte inertie, des freinages fréquents ou une résistance de freinage mal sélectionnée, l’énergie renvoyée par le moteur commence à solliciter excessivement le variateur.

En pratique, cela se manifeste notamment par :

• des erreurs de surtension pendant la décélération,
• des problèmes d’arrêt répétable de l’axe ou de l’entraînement,
• une surchauffe de la section de freinage,
• des alarmes liées au transistor de freinage,
• une instabilité de fonctionnement avec des rampes d’arrêt courtes.

C’est précisément à cet endroit que la différence entre des cas apparemment similaires apparaît souvent. Parfois, la cause se trouve dans l’électronique du variateur lui-même, et parfois la source du problème est l’application, qui génère trop d’énergie de retour. Dans les entraînements où le freinage régénératif est important, il ne faut pas se limiter au remplacement d’un seul élément sans vérifier tout le système : résistance, connexions, réglages des rampes, charge mécanique et mode de fonctionnement de la machine. Sinon, la réparation ne sera que temporaire.

C’est aussi une zone où il est souvent rentable d’avoir une vision plus large. Si les pannes se répètent régulièrement, il vaut la peine d’envisager non seulement une réparation, mais aussi une modernisation du système de freinage, une correction des paramètres ou une reconstruction du mode de récupération d’énergie. Dans certaines usines, c’est précisément une telle action qui apporte un meilleur résultat qu’un nouveau remplacement d’urgence du variateur.

Refroidissement, ventilateurs et température – des pannes qui progressent silencieusement

De nombreux utilisateurs se concentrent sur les défauts de puissance et négligent la section de refroidissement. Pourtant, dans les conditions industrielles réelles, ce sont justement la température, l’encrassement des canaux de circulation d’air et l’usure des ventilateurs qui comptent parmi les causes les plus fréquentes de dommages secondaires. Si le variateur fonctionne dans une armoire mal ventilée, dans la poussière, un brouillard d’huile ou à une température ambiante élevée, l’électronique vieillit plus rapidement et le risque de panne augmente de manière exponentielle.

Les signaux d’avertissement typiques sont :

• surchauffe du radiateur,
• arrêts périodiques après échauffement de la machine,
• ventilateur fonctionnant plus bruyamment qu’auparavant,
• alarmes apparaissant seulement après une période de fonctionnement prolongée,
• encrassement de l’intérieur du variateur et dépôts sur les éléments de puissance.

C’est également important parce que, dans de nombreux cas, les dommages ne se limitent pas au ventilateur lui-même. Une température trop élevée accélère la dégradation des condensateurs, sollicite les soudures, influence la durée de vie des circuits de commande et peut conduire à une panne plus grave de tout l’entraînement. C’est pourquoi un service professionnel ne devrait pas se limiter au remplacement du ventilateur, mais vérifier l’état de toute la section de refroidissement ainsi que les effets thermiques sur les autres composants.

Électronique de commande, panneau, communication et paramètres – toutes les pannes ne commencent pas par l’IGBT

La série FR-A700 est riche en fonctionnalités. Elle prend en charge des modes de fonctionnement avancés, la communication ainsi que le paramétrage via logiciel. Cela signifie qu’une partie des demandes ne concerne pas une détérioration de la puissance, mais l’électronique de commande, le panneau opérateur, la communication ou les réglages eux-mêmes. En pratique, après le remplacement d’un moteur, d’un encodeur, d’un module de communication ou après une restauration incomplète des paramètres, on peut obtenir des symptômes très similaires à une panne matérielle.

Il faut être particulièrement prudent dans les applications où les fonctions Flux Vector Control, l’autotuning ou le fonctionnement avec retour d’information sont actifs. Des données moteur incorrectes, un mauvais choix de paramètres ou des problèmes de signal peuvent provoquer une vitesse instable, un fonctionnement irrégulier à basse fréquence, une baisse du couple ou des alarmes incontrôlées lors de l’accélération et du freinage.

C’est pourquoi un bon diagnostic doit toujours répondre à deux questions. Premièrement : l’électronique de l’appareil est-elle endommagée ? Deuxièmement : le problème ne provient-il pas de l’application, de la commande, de la communication, du moteur, de l’encodeur, des câbles ou des paramètres ? Ce n’est qu’après cette distinction qu’il est possible de décider honnêtement si une réparation du variateur, une régénération, une correction des réglages ou une modernisation plus large du système d’entraînement est nécessaire.

Comment diagnostiquer les pannes des FR-A720 et FR-A740 et quelle action est la plus rentable ensuite ?

Quels symptômes doivent arrêter la machine et lancer un diagnostic ?

Si un variateur Mitsubishi Electric commence à signaler des alarmes récurrentes, perd sa stabilité de fonctionnement, surchauffe ou se comporte différemment qu’auparavant, il ne vaut pas la peine de se limiter à un redémarrage. Dans un environnement de production, une telle action ne fait généralement que repousser le moment d’une panne plus grave. Les erreurs répétées lors du freinage, du démarrage, des charges de pointe et après une longue période de fonctionnement continu sont particulièrement préoccupantes.

Les symptômes qui doivent inciter à un diagnostic immédiat comprennent :

• arrêts soudains de la ligne ou de la machine,
• alarmes de surintensité et de surtension,
• problèmes pour atteindre la vitesse de consigne,
• baisse du couple à basse fréquence,
• arrêts automatiques après échauffement,
• comportement instable pendant le freinage,
• absence de communication ou problèmes de paramétrage.

Comment distinguer une défaillance matérielle d’une erreur d’application ou de réglage ?

Dans la pratique industrielle, c’est l’une des étapes les plus importantes. Toute panne ne signifie pas qu’il faut remplacer le variateur. Il faut d’abord vérifier l’historique de fonctionnement de l’appareil, les conditions environnementales, la charge, l’état du moteur, le câblage, le système de freinage et l’ensemble des paramètres. Ce n’est qu’ensuite qu’il vaut la peine de passer aux mesures de la section de puissance, au contrôle des condensateurs, à l’évaluation du refroidissement et de l’électronique de commande.

Un diagnostic correctement réalisé devrait inclure :

• la vérification des codes d’erreur et des circonstances de leur apparition,
• le contrôle des sections d’entrée et de sortie,
• l’évaluation de l’état des condensateurs et du circuit DC,
• le contrôle du système de freinage et des paramètres de rampes,
• la vérification du refroidissement, des ventilateurs et de l’encrassement,
• la vérification des réglages moteur et du mode de commande,
• des tests après réparation dans des conditions proches de l’application réelle.

C’est précisément à cette étape qu’il apparaît si le problème est une véritable détérioration de l’électronique ou, par exemple, des temps de freinage mal sélectionnés, un autotuning incorrect, des données de plaque moteur erronées, une perte de phase ou une communication instable. Dans le service industriel, cette différence est essentielle, car elle détermine les coûts et le temps nécessaire pour remettre la machine en service.

Réparation, régénération, remplacement ou modernisation – que choisir

La réparation est la meilleure solution lorsque le dommage concerne une zone précise et que le reste de l’appareil reste en bon état technique. Cela concerne par exemple les pannes du circuit de puissance, de la section de freinage, de l’alimentation auxiliaire ou de l’électronique de commande.

La régénération a du sens lorsque le variateur a derrière lui une longue exploitation et que, en plus de la panne principale, on observe l’usure d’éléments soumis au vieillissement. Dans ce cas, l’objectif n’est pas seulement de supprimer le problème actuel, mais aussi de réduire le risque de pannes ultérieures liées à l’âge de l’appareil.

Le remplacement est justifié lorsque le coût de réparation serait disproportionné par rapport à la valeur de l’appareil ou lorsque des dommages secondaires importants se sont produits. Il faut toutefois se rappeler que le remplacement seul ne résout pas le problème si la cause initiale se situe dans l’application, l’environnement de travail ou le système de freinage.

La modernisation est la solution la plus raisonnable lorsque le variateur fonctionne dans une technologie modifiée, que la machine supporte aujourd’hui des charges plus importantes qu’à l’origine ou que les pannes se répètent malgré les réparations successives. Dans ce cas, il vaut la peine d’évaluer l’ensemble du système d’entraînement, et pas seulement le module lui-même. Parfois, c’est précisément la modernisation qui offre les économies les plus importantes, car elle limite les futurs arrêts et améliore la sécurité du processus.

Quand vaut-il la peine d’envisager le rachat d’un variateur Mitsubishi endommagé

Toutes les usines ne souhaitent pas investir dans une nouvelle réparation d’un ancien appareil. Si le Mitsubishi FR-A700 a été exploité pendant de nombreuses années et que l’entreprise prévoit une reconstruction de la machine ou le passage à une solution plus récente, le rachat d’un variateur défectueux ou retiré du service peut être une option raisonnable. Cela permet de récupérer une partie de la valeur de l’appareil et d’organiser le stock de pièces.

Une telle solution est particulièrement pertinente lorsque des entraînements inutilisés, des modules après panne, d’anciennes pièces après modernisation ou des appareils ayant encore une valeur pour le service, le diagnostic ou le marché secondaire restent stockés sur le site.

Comment limiter le risque d’une nouvelle panne après le service

Que vous choisissiez la réparation, la régénération ou le remplacement, le plus important est d’éliminer la cause, et pas seulement l’effet. Pour la série FR-A700, après le service, il vaut la peine de vérifier les conditions de refroidissement, la propreté de l’armoire, l’état des câbles moteur, le circuit de freinage, la qualité de l’alimentation, les paramètres moteur et la charge réelle de l’application. Sans cela, même un variateur correctement réparé peut revenir avec la même panne.

Si votre machine utilise un variateur Mitsubishi qui a commencé à signaler des alarmes, à perdre sa stabilité de fonctionnement ou à provoquer des arrêts, il vaut la peine d’effectuer un diagnostic complet avant qu’un dommage plus grave ne survienne. Chez RGB Elektronika, nous réalisons le diagnostic, la réparation, le service, la régénération, la modernisation ainsi que le rachat d’appareils du domaine de l’automatisation et de l’électronique industrielle. Nous pouvons ainsi aider non seulement à éliminer la panne elle-même, mais aussi à évaluer quelle solution sera la plus rentable pour votre production.

Si vous souhaitez réduire le coût des arrêts, contactez-nous et envoyez la référence de l’appareil, les symptômes de la panne ainsi que les conditions de fonctionnement de la machine. Sur cette base, il sera plus facile d’évaluer si, dans ce cas précis, la meilleure solution sera la réparation, la régénération, le remplacement ou la modernisation du système d’entraînement.
