Maintenance Siemens 6FC5210. Diagnostic de l’ordinateur industriel SINUMERIK

La maintenance du Siemens 6FC5210 doit commencer par un diagnostic approfondi de l’unité, car les problèmes d’un ordinateur SINUMERIK ne signifient pas toujours que la carte mère est endommagée ou que l’appareil complet doit être remplacé. Sur le Siemens 6FC5210-0DF31-2AA0, c’est-à-dire le SINUMERIK PCU 50.3-C, les problèmes peuvent notamment provenir de l’alimentation 24 V DC, du disque, de la mémoire RAM, du système de refroidissement, de Windows, de la configuration IHM ou de l’une des interfaces de communication. Une identification correcte de la source de la panne réduit le risque de remplacer inutilement des composants et permet de remettre la machine en service plus rapidement.

Dans une usine de production, une unité PCU défectueuse peut entraîner l’absence d’accès à l’interface opérateur, des problèmes de démarrage du système CNC ou une perte de communication avec les autres composants de la machine. En cas de panne, il est donc important non seulement de réparer l’électronique, mais aussi de préserver le système d’exploitation, la configuration IHM et les données liées à la machine.

Appelez-nous : +48 717 500 983

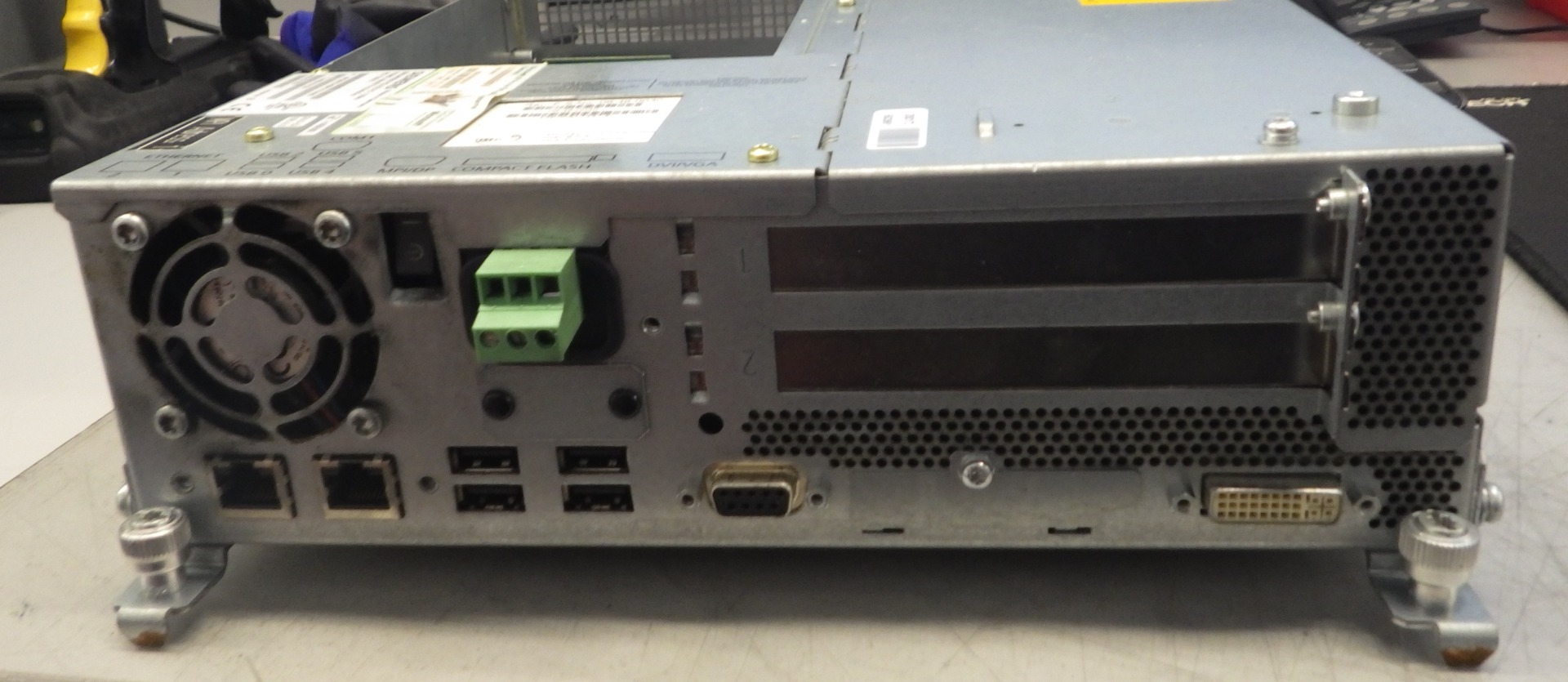

Siemens 6FC5210-0DF31-2AA0 – symptômes de panne et diagnostic du PCU 50.3

Quelles sont les caractéristiques du SINUMERIK PCU 50.3-C 6FC5210-0DF31-2AA0 ?

Le Siemens 6FC5210-0DF31-2AA0 est une unité industrielle PC/IHM appartenant à la famille SINUMERIK PCU 50.3. L’ordinateur peut fonctionner comme élément du système opérateur d’une machine-outil et exécuter un logiciel IHM collaborant avec la commande CNC.

Paramètre	Valeur
Type	SINUMERIK PCU 50.3-C
Processeur	1,5 GHz
Mémoire RAM	512 MB
Alimentation	24 V DC
Système d’exploitation	Windows XP Professional for Embedded Systems
Ethernet	2 × 10/100 Mb/s
Communication industrielle	PROFIBUS/MPI
USB	4 × USB 2.0
Sortie vidéo	DVI-I
Supports de stockage	Disque dur, emplacement CompactFlash

L’âge de cette plateforme est un facteur important pour la manière de procéder lors de la maintenance. Sur les appareils utilisés pendant de nombreuses années dans un environnement industriel, il faut tenir compte de l’usure naturelle du support de stockage, des ventilateurs et d’autres composants, ainsi que du vieillissement de l’électronique. Dans le même temps, la conservation de la configuration existante peut être essentielle, car l’ordinateur fait partie d’une configuration CNC spécifique.

Quels symptômes indiquent une panne de l’ordinateur SINUMERIK ?

Une panne de l’ordinateur SINUMERIK peut se développer progressivement. Le premier signe n’est pas toujours l’impossibilité totale de démarrer l’unité. Du point de vue de la maintenance, les changements de comportement d’un PCU qui fonctionnait auparavant de manière stable sont particulièrement importants.

Les symptômes typiques nécessitant un diagnostic comprennent :

• absence de démarrage du PCU après la mise sous tension de la machine,
• blocage du démarrage au niveau du BIOS ou du chargement du système,
• démarrage de Windows très long,
• blocages intermittents de l’interface IHM,
• redémarrages spontanés de l’ordinateur,
• problèmes d’initialisation du disque,
• messages liés à l’état du support de stockage,
• communication Ethernet instable,
• absence ou interruptions de la communication PROFIBUS/MPI,
• problèmes avec les ports USB ou la sortie DVI-I,
• température excessive de l’unité,
• fonctionnement anormal ou bruyant des ventilateurs.

Il est important de distinguer une panne du PCU lui-même d’un problème de communication ou de logiciel. Par exemple, une interface Ethernet ou PROFIBUS défectueuse peut initialement être interprétée comme une panne de l’ensemble de la commande SINUMERIK, même si l’ordinateur démarre correctement.

Comment se déroule le diagnostic du Siemens PCU 50.3 ?

Le diagnostic du PCU 50.3 doit être effectué par étapes. Le remplacement aléatoire de composants peut compliquer l’identification de la cause initiale de la panne, tandis qu’une intervention sur le disque sans sauvegarde préalable peut encore augmenter le risque de perte de la configuration de la machine.

Contrôle de l’alimentation 24 V DC et de la séquence POST/BIOS

La première étape consiste à contrôler l’alimentation 24 V DC. Il faut vérifier non seulement la présence de la tension, mais aussi sa stabilité pendant le démarrage de l’unité. Des problèmes dans le circuit d’alimentation peuvent provoquer une absence de démarrage, des redémarrages inattendus ou un comportement ressemblant à une panne de l’ordinateur.

Si l’alimentation est correcte, l’étape suivante consiste à observer la séquence de démarrage POST/BIOS. Elle permet de déterminer si le problème apparaît avant même le démarrage de Windows ou seulement lors de l’initialisation du système et des applications IHM.

Diagnostic du disque et des paramètres S.M.A.R.T.

Le support de stockage est l’un des éléments les plus importants du diagnostic d’un ordinateur industriel SINUMERIK. Le PCU 50.3 surveille l’état S.M.A.R.T. du disque, ce qui permet de détecter certains problèmes liés à l’état du support.

Une défaillance du disque ne rend pas forcément le démarrage du système immédiatement impossible. Des symptômes préalables peuvent apparaître : temps de démarrage de Windows prolongé, ouverture plus lente des applications, blocages intermittents de l’IHM, erreurs de lecture des données ou problèmes d’initialisation du système.

Si l’appareil fonctionne encore mais présente un comportement instable, il ne faut pas retarder la sauvegarde des données. La dégradation de l’état du disque peut atteindre un stade où la création d’une image complète du système devient nettement plus difficile.

Contrôle des températures et des ventilateurs du PCU 50.3

Le système de surveillance matérielle du PCU contrôle la température du processeur, la température à l’intérieur du boîtier, la température du système I/O ainsi que la vitesse de deux ventilateurs. Du point de vue de la maintenance, il s’agit d’une indication importante, car les problèmes thermiques peuvent provoquer des symptômes qui n’apparaissent qu’une fois l’appareil réchauffé.

L’encrassement du système de refroidissement, une circulation d’air limitée ou l’usure d’un ventilateur peuvent entraîner une augmentation de la température. Cela peut provoquer un fonctionnement instable, des blocages du système ou des redémarrages.

Pour les machines fonctionnant en plusieurs équipes, le contrôle du refroidissement doit également être considéré comme une mesure de maintenance préventive, et non uniquement comme une réaction à l’arrêt complet du PCU.

Diagnostic Ethernet, PROFIBUS/MPI, USB et DVI-I

Un démarrage correct du système ne signifie pas encore que l’unité PCU fonctionne correctement. Le diagnostic SINUMERIK doit également couvrir les interfaces de communication disponibles.

Pour le 6FC5210-0DF31-2AA0, il faut notamment contrôler les connexions Ethernet 10/100 Mb/s, PROFIBUS/MPI, les ports USB ainsi que le DVI-I. Cela est particulièrement important en présence de symptômes tels qu’une perte de communication avec d’autres composants de la machine, l’absence de réaction des périphériques ou des problèmes d’affichage.

Le diagnostic doit déterminer si la cause provient du port PCU, du câble, de l’appareil connecté, de la configuration du système ou de la couche logicielle.

Observateur d’événements Windows et diagnostic de l’IHM SINUMERIK

Si le matériel démarre correctement mais que des blocages ou des problèmes d’IHM apparaissent ensuite, il est utile d’analyser le système d’exploitation et les événements enregistrés. Le PCU peut consigner des erreurs matérielles dans l’Observateur d’événements Windows.

Dans les systèmes utilisant HMI Advanced, certains problèmes matériels peuvent également être signalés sous forme d’alarmes. L’analyse des journaux, associée à l’état des pilotes, à la configuration de l’IHM et à la communication avec les autres éléments du système, permet de distinguer une panne matérielle d’un problème logiciel.

Maintenance Siemens 6FC5210 – réparation, reconditionnement ou remplacement du PCU 50.3 ?

Quand la réparation du Siemens 6FC5210-0DF31-2AA0 est-elle pertinente ?

La réparation du Siemens 6FC5210-0DF31-2AA0 mérite particulièrement d’être envisagée lorsque la machine remplit toujours ses fonctions de production et que la conservation de la configuration existante permet d’éviter une intervention coûteuse sur l’ensemble du système de commande.

La maintenance peut constituer une solution rationnelle pour des défauts liés notamment au support de stockage, au système de refroidissement, à l’alimentation, à la mémoire, à l’électronique ou aux interfaces. L’étendue finale des travaux doit toutefois toujours résulter du diagnostic de l’appareil concerné.

Pour le service maintenance, la possibilité de conserver l’environnement système existant est également importante. Sur les machines anciennes, le coût de l’arrêt, de la reconfiguration et de la remise en service peut être nettement supérieur au coût du composant lui-même.

Quand envisager le remplacement ou la modernisation du PCU ?

La réparation n’est pas la seule solution. Le remplacement de l’appareil ou une modernisation plus large doivent être envisagés lorsque l’étendue des dommages est importante, que l’état des autres composants indique une usure avancée ou que la disponibilité limitée des pièces rend un reconditionnement supplémentaire économiquement injustifié.

Avant d’acheter une autre unité, il faut toutefois vérifier la référence complète, la configuration du système, la compatibilité matérielle ainsi que la possibilité de restaurer le logiciel et les données de la machine. Une similitude du boîtier ou de la désignation de la famille PCU ne constitue pas à elle seule une base suffisante pour choisir un appareil de remplacement.

Lorsque la réparation n’est plus justifiée, il est possible d’envisager l’achat d’un appareil de remplacement, d’un appareil reconditionné ou la modernisation de la partie opérateur du système. Le choix doit tenir compte non seulement du prix de l’appareil, mais aussi des coûts de mise en service et du temps d’arrêt potentiel.

Pourquoi faut-il sauvegarder les données de la machine avant la réparation ?

Dans le PCU 50.3, le disque stocke non seulement Windows, mais peut également contenir l’environnement IHM, la configuration et les données liées à l’utilisation d’une machine spécifique. Pour cette raison, avant toute intervention sur le support, il convient, si son état le permet, de sauvegarder une image complète du système ainsi que les données importantes.

Ceci est particulièrement important en présence de signes d’usure du disque. Des tests intensifs d’un support instable sans sauvegarde préalable des données peuvent augmenter le risque d’aggravation de son état.

Comment préparer le PCU 50.3 pour l’expédition au service de réparation ?

Avant d’expédier l’unité, il est utile de rassembler les informations qui faciliteront la reproduction des conditions dans lesquelles la panne se produit :

• la référence complète de l’appareil indiquée sur la plaque signalétique,
• la description du symptôme et du moment où il apparaît,
• l’information indiquant si le PCU démarre le BIOS et Windows,
• le contenu des alarmes ou messages visibles,
• les informations sur les redémarrages spontanés ou la surchauffe,
• la description des problèmes Ethernet ou PROFIBUS/MPI,
• les informations sur les réparations précédentes et les remplacements du disque,
• une copie des données et de la configuration disponibles, si elle peut être réalisée en toute sécurité.

Une description précise du défaut permet de reproduire le problème pendant le diagnostic et réduit le délai entre la réception de l’appareil et l’identification d’une solution possible.

Service des équipements d’automatisation industrielle chez RGB Elektronika

Une panne de l’unité PCU peut immobiliser une machine alors même que la partie mécanique, les entraînements, les servovariateurs ou les autres composants de commande sont opérationnels. Pour la production, cela représente non seulement le coût de la réparation elle-même, mais aussi la perte de temps de fonctionnement de la machine, les retards dans les commandes et la mobilisation du personnel de maintenance.

Il ne faut donc pas ignorer des symptômes tels qu’un démarrage du système de plus en plus long, des blocages occasionnels de l’IHM, un fonctionnement bruyant des ventilateurs ou des redémarrages intermittents. Un diagnostic précoce offre davantage de possibilités pour sauvegarder les données et planifier la maintenance avant l’arrêt complet de l’appareil.

RGB Elektronika accompagne les entreprises dans le diagnostic, la réparation et le reconditionnement des équipements d’automatisation industrielle. Si la poursuite de l’utilisation d’un composant n’est plus justifiée, il est également utile de se renseigner sur la disponibilité d’un appareil de remplacement, les possibilités de modernisation ou le rachat de composants devenus inutiles.

Votre Siemens 6FC5210-0DF31-2AA0 est défectueux ? Contactez RGB Elektronika pour le diagnostic et les possibilités de réparation du PCU 50.3-C. L’état de l’appareil permet d’évaluer la pertinence d’une maintenance, d’un reconditionnement, d’un remplacement ou d’une modernisation supplémentaire du système. –> Demander une réparation
