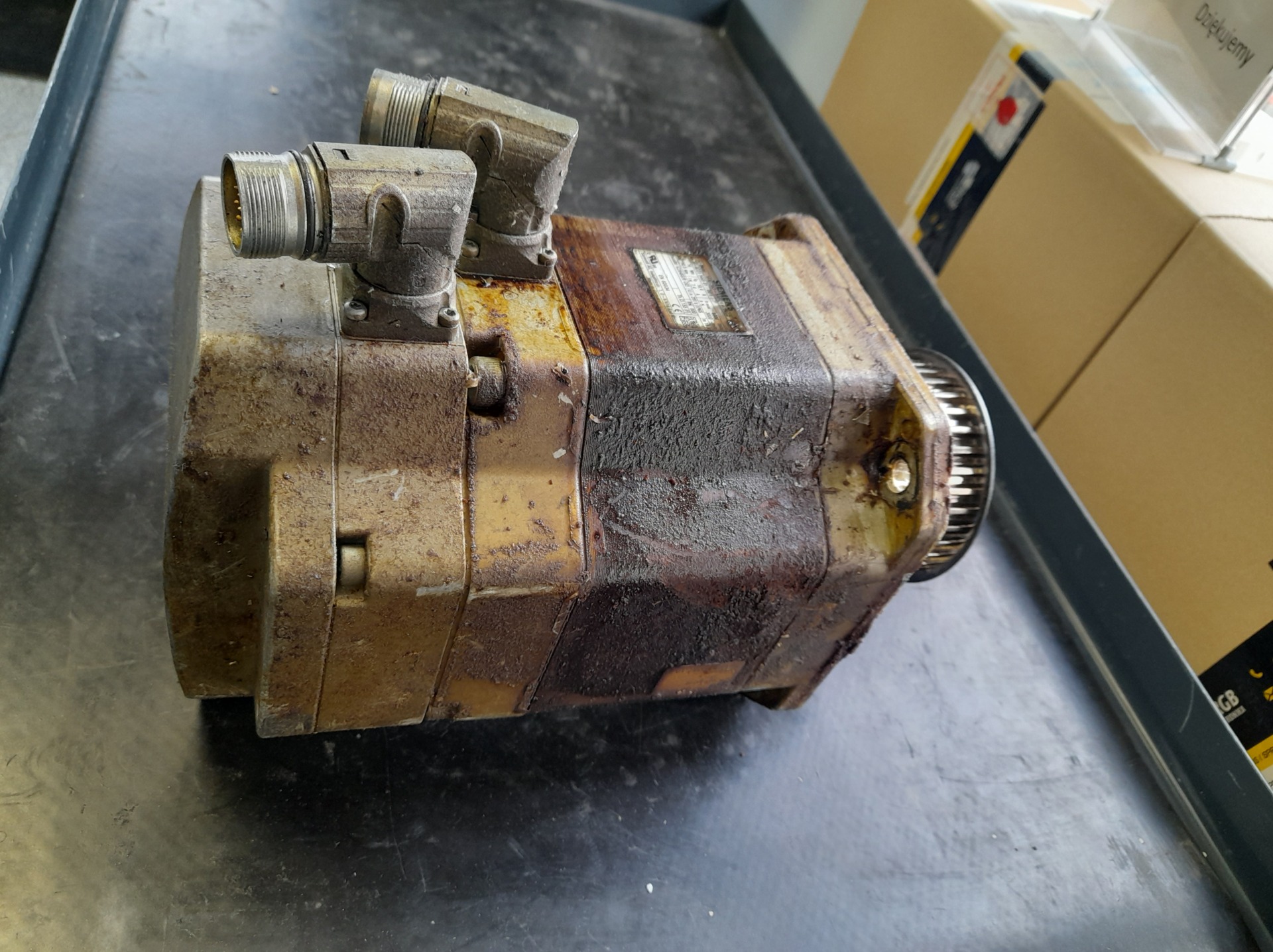

Maintenance et réparation du moteur Siemens 1FK7083-5AF71-1AG2

La maintenance et réparation du moteur Siemens 1FK7083-5AF71-1AG2 comprend le diagnostic de la partie électromécanique, de l’encodeur, des enroulements, des roulements, des connecteurs ainsi que de la coopération entre le servomoteur et le variateur. Ce modèle de la famille SIMOTICS S 1FK7 Compact fonctionne le plus souvent dans les axes de machines CNC, les systèmes de positionnement, l’automatisation de production, la robotique et les applications nécessitant une régulation précise du couple. Une panne de ce type de moteur est rarement uniquement un problème mécanique. Très souvent, elle concerne également le retour d’information, le câble de l’encodeur, le paramétrage du variateur ou une mécanique d’axe surchargée.

Pour le service maintenance, le plus important est de déterminer rapidement si le problème provient du moteur Siemens 1FK7083-5AF71-1AG2, du servovariateur, des câbles, de l’encodeur, de l’accouplement ou du système mécanique de la machine. Chez RGB Elektronika, nous réalisons le diagnostic, la réparation, la régénération, les tests fonctionnels ainsi que l’évaluation de la rentabilité de l’exploitation ultérieure des servomoteurs Siemens 1FK7 Compact.

Appelez : +48 717 500 983

Moteur Siemens 1FK7083-5AF71-1AG2 dans les systèmes de servocommande
et l’automatisation industrielle

Qu’est-ce que le servomoteur Siemens 1FK7083-5AF71-1AG2 et où fonctionne-t-il ?

Le servomoteur Siemens 1FK7083-5AF71-1AG2 est un moteur synchrone à aimants permanents, destiné aux applications de servocommande précises. La conception 1FK7 Compact a été développée pour offrir une construction compacte, une bonne dynamique, une forte capacité de surcharge et un fonctionnement stable dans les systèmes exigeant un positionnement précis.

Les servomoteurs de cette famille coopèrent avec les convertisseurs et servovariateurs Siemens SINAMICS, en particulier dans les applications où la fluidité du mouvement, la répétabilité de position, le contrôle du couple et la réaction rapide de l’axe sont essentiels. Dans les sites de production, le modèle 1FK7083-5AF71-1AG2 se rencontre notamment dans les machines-outils CNC, les lignes d’emballage, la robotique, les systèmes de transport, les machines spéciales
et les postes d’assemblage automatisés.

La panne de ce type de moteur peut arrêter tout un axe ou tout le processus. C’est pourquoi la maintenance et réparation du Siemens 1FK7083-5AF71-1AG2 doit inclure non seulement le remplacement des éléments usés, mais aussi la vérification de la cause du problème dans le contexte de tout le système d’entraînement.

Principales données techniques du Siemens 1FK7083-5AF71-1AG2

Le modèle Siemens 1FK7083-5AF71-1AG2 appartient à la version 1FK7 Compact. Il s’agit d’un servomoteur synchrone triphasé destiné aux applications industrielles dans lesquelles la précision du mouvement
et une caractéristique de couple stable sont importantes.

Les principaux paramètres d’utilisation de ce modèle sont :

• famille : SIMOTICS S 1FK7 Compact,
• type de moteur : servomoteur synchrone à aimants permanents,
• couple nominal : environ 16 Nm,
• vitesse nominale : 3000 tr/min,
• puissance nominale : environ 3,30 kW,
• courant : environ 7,4 A,
• refroidissement : naturel,
• montage : par bride IM B5 / IM V1 / IM V3,
• hauteur d’axe : 80 mm,
• arbre : lisse
• frein de maintien : absent,
• encodeur : incrémental sin/cos 1 Vpp, 2048 impulsions par tour,
• connecteurs : connecteurs de puissance et de signal orientables sur 270°,
• indice de protection : IP65, avec bride côté entraînement IP67.

Ces données sont importantes lors du diagnostic, car elles permettent d’évaluer le fonctionnement correct du moteur, de sélectionner les procédures de mesure appropriées et de vérifier la conformité avec l’application. Pour les servomoteurs Siemens 1FK7, les mesures des enroulements, le contrôle de l’isolation, la vérification de l’encodeur, l’évaluation des roulements et le test de coopération avec le variateur sont particulièrement importants.

Pourquoi une panne de servomoteur Siemens 1FK7 peut-elle arrêter la production ?

Un servomoteur dans un axe de machine n’est pas uniquement responsable de la rotation de l’arbre. En pratique, il fait partie d’une boucle de régulation fermée dans laquelle le variateur, l’encodeur, les câbles, la mécanique de l’axe et la commande CNC ou PLC doivent fonctionner comme un seul système. Si le signal de retour est instable, le variateur peut signaler des erreurs, arrêter l’axe ou empêcher le référencement de la machine.

Pour la maintenance, le problème se présente souvent de façon similaire : la machine perd sa référence, des alarmes d’axe apparaissent, le moteur commence à fonctionner de manière irrégulière, une erreur de positionnement survient après échauffement ou le variateur signale une surcharge. Dans une telle situation, le simple remplacement du moteur sans diagnostic peut ne pas résoudre le problème,
si la cause est le câble de l’encodeur, un module de puissance endommagé, un accouplement usé ou des résistances mécaniques excessives.

Si le moteur Siemens 1FK7083-5AF71-1AG2 arrête un axe de production, il est recommandé d’effectuer un diagnostic avant d’acheter un nouvel appareil. Cela permet de limiter le risque de remplacement incorrect de pièces et de réduire le temps d’arrêt.

Maintenance et réparation du moteur Siemens 1FK7083-5AF71-1AG2 – symptômes, diagnostic et réparation

Quels symptômes indiquent une détérioration du Siemens 1FK7083-5AF71-1AG2 ?

La réparation du Siemens 1FK7083-5AF71-1AG2 est le plus souvent nécessaire lorsque des erreurs liées à la position, au retour d’information, à la température, au couple ou à la mécanique du moteur apparaissent. Chaque symptôme n’indique pas immédiatement une détérioration des enroulements. Dans les servomoteurs industriels, les roulements, l’encodeur, les connecteurs, les câbles de signal ou les éléments coopérant avec l’axe tombent également très souvent en panne.

Erreurs d’encodeur, perte de référence et fonctionnement instable de l’axe

L’un des domaines les plus importants du diagnostic est le diagnostic de l’encodeur Siemens 1FK7083. Le modèle 1FK7083-5AF71-1AG2 utilise un encodeur incrémental sin/cos 1 Vpp avec une résolution de 2048 impulsions par tour. Un signal d’encodeur incorrect peut provoquer une perte de référence, des erreurs de positionnement, des à-coups de l’axe, un fonctionnement instable à basse vitesse ainsi que des alarmes côté servovariateur.

Les symptômes typiques de problèmes de retour d’information sont :

• erreurs d’encodeur signalées par le variateur,
• perte de position après référencement de l’axe,
• fonctionnement instable à basse vitesse,
• à-coups pendant l’accélération ou le freinage,
• erreur apparaissant seulement après échauffement du moteur,
• communication incorrecte entre le moteur et le servovariateur,
• arrêts aléatoires de l’axe pendant le cycle de production.

Dans une telle situation, il faut vérifier non seulement l’encodeur lui-même, mais aussi le connecteur de signal, le blindage du câble, la qualité des signaux sin/cos, l’état de la fixation mécanique de l’encodeur ainsi que la stabilité de fonctionnement du variateur.

Bruit des roulements, surchauffe et baisse du couple

Le deuxième groupe de défauts concerne la partie électromécanique. Des roulements usés peuvent provoquer du bruit, une augmentation des vibrations, une température de fonctionnement plus élevée, un faux-rond de l’arbre ainsi qu’une détérioration de la stabilité de l’axe. Dans les cas extrêmes, une détérioration mécanique peut se transmettre à l’encodeur ou entraîner d’autres dommages à l’intérieur du moteur.

Les symptômes qui doivent inciter à envoyer le servomoteur en diagnostic sont notamment :

• bruit inhabituel pendant le fonctionnement,
• jeux mécaniques perceptibles, jeux mécaniques perceptibles,
• augmentation des vibrations de l’axe,
• surchauffe des enroulements,
• baisse du couple,
• surcharges de l’axe,
• détérioration de la précision de positionnement,
• alarmes apparaissant sous charge.

Il ne faut pas ignorer le bruit des roulements ni les erreurs périodiques de positionnement. Dans les applications CNC
et l’automatisation de production, un petit défaut de servomoteur peut rapidement se transformer en panne arrêtant toute la ligne.

Diagnostic de l’encodeur Siemens 1FK7083 et du système de retour d’information

Dans la maintenance des servomoteurs Siemens 1FK7 Compact, il est essentiel de vérifier si le variateur reçoit un signal de retour correct et stable. L’encodeur sin/cos 1 Vpp doit générer des signaux corrects,
et leur qualité influence directement le comportement de l’axe. Les perturbations, coupures de câble, détériorations du connecteur ou instabilités du signal peuvent donner des symptômes similaires à une panne du variateur.

Le diagnostic doit inclure :

• contrôle du connecteur de l’encodeur et du câble de signal,
• vérification de la qualité des signaux sin/cos,
• vérification de la stabilité du signal dans différentes conditions de fonctionnement,
• évaluation de la liaison mécanique entre l’encodeur et l’arbre,
• contrôle de l’influence de la température sur le fonctionnement du retour d’information,
• test de coopération entre le moteur et le servovariateur.

De nombreuses erreurs interprétées comme un moteur endommagé peuvent provenir du câble, du connecteur, du blindage, du paramétrage du variateur ou du module de puissance. C’est pourquoi le diagnostic doit couvrir toute la chaîne d’entraînement,
et non uniquement les mesures de base de résistance des enroulements.

Étendue de la maintenance des servomoteurs Siemens 1FK7 Compact

La maintenance des servomoteurs Siemens 1FK7 doit être réalisée par étapes. Il faut d’abord confirmer l’état électrique et mécanique du moteur, puis seulement décider d’une réparation, d’une régénération ou du remplacement d’éléments.

Dans le cas du modèle Siemens 1FK7083-5AF71-1AG2, l’étendue de l’intervention technique peut inclure :

• mesures de résistance des enroulements,
• mesure de la résistance d’isolation,
• contrôle de la symétrie des phases,
• vérification du capteur de température,
• évaluation de l’état des aimants permanents,
• contrôle des roulements,
• mesure du faux-rond de l’arbre,
• vérification des jeux mécaniques,
• contrôle du connecteur de puissance et du connecteur d’encodeur,
• nettoyage de l’intérieur du moteur,
• remplacement des roulements,
• contrôle et remplacement des joints,
• test des signaux de l’encodeur,
• essai de fonctionnement avec le variateur,
• tests fonctionnels après réparation.

Après réparation, le servomoteur doit être contrôlé en termes de fluidité de rotation, de stabilité du retour d’information, de communication correcte avec le variateur et de comportement des paramètres pendant le fonctionnement.
Pour un site de production, un tel test est important, car il réduit le risque d’un nouvel arrêt de la machine après le remontage du moteur sur la ligne.

Réparation, régénération ou achat d’un moteur Siemens 1FK7083-5AF71-1AG2 ?

La décision entre réparation et achat dépend de l’état technique du moteur, de la disponibilité des pièces, du temps d’arrêt et du coût de remplacement. Dans de nombreux cas, la réparation du moteur Siemens 1FK7 Compact est une solution raisonnable, surtout lorsque la panne concerne les roulements, les connecteurs, les câbles, les joints, l’encodeur ou des éléments pouvant être régénérés.

La réparation ou la régénération est pertinente lorsque :

• le moteur est adapté à la machine existante et au paramétrage du variateur,
• il n’y a pas de temps pour attendre longtemps un nouveau modèle,
• la panne peut être supprimée par une intervention de service,
• il est important de conserver la compatibilité mécanique et électrique,
• le coût de l’arrêt est supérieur au coût du diagnostic et de la réparation.

L’achat d’une pièce de rechange mérite d’être envisagé lorsque le moteur présente des dommages mécaniques importants, des détériorations d’enroulements non rentables à réparer, une structure d’aimants endommagée ou lorsque l’usine a besoin d’un remplacement immédiat pour relancer la production. En pratique, une action parallèle est souvent une bonne solution : diagnostic du servomoteur endommagé et vérification de la disponibilité d’un remplaçant ou d’un appareil reconditionné.

RGB Elektronika accompagne les sites industriels dans plusieurs scénarios : réparation, maintenance, régénération, diagnostic, modernisation, choix d’une pièce de rechange et rachat d’appareils endommagés. Ainsi, le service maintenance peut choisir une solution adaptée à la situation de production, et non uniquement au numéro de catalogue.

Comment préparer un servomoteur Siemens pour l’expédition au service technique ?

Avant d’envoyer le moteur Siemens 1FK7083-5AF71-1AG2 au service technique, il est utile de décrire les symptômes de panne
ainsi que les conditions dans lesquelles le problème se produit. L’information indiquant si l’erreur apparaît immédiatement après le démarrage,
après échauffement, à basse vitesse, sous charge ou pendant le référencement de l’axe peut considérablement raccourcir le diagnostic.

Il est recommandé de joindre à la demande :

• le numéro complet du modèle figurant sur la plaque signalétique,
• la description de la machine ou de l’application,
• l’information sur le variateur Siemens SINAMICS associé,
• les codes d’erreur du variateur ou de la commande CNC,
• la description des symptômes mécaniques, tels que bruit, vibrations ou jeux,
• l’information indiquant si le problème apparaît après échauffement,
• des photos des connecteurs, de l’arbre et de la plaque signalétique.

Une demande ainsi préparée facilite l’évaluation de la nécessité d’une régénération complète, d’une réparation de l’encodeur, d’un remplacement des roulements, d’un test des câbles, d’une vérification des enroulements ou d’une analyse supplémentaire de la coopération avec le variateur.

Contactez RGB Elektronika si vous avez besoin d’une maintenance et réparation du moteur Siemens 1FK7083-5AF71-1AG2
