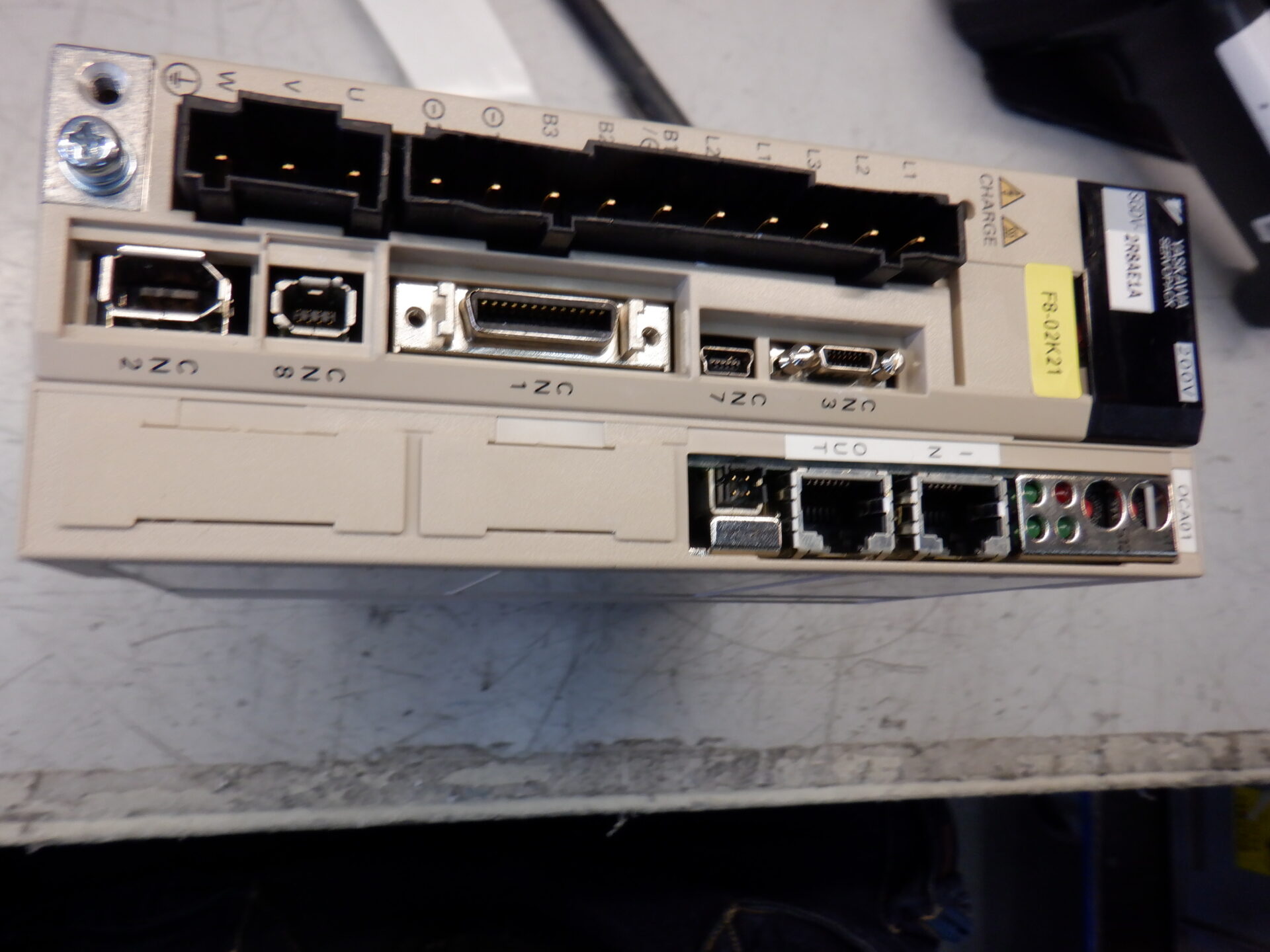

Démontage d’un variateur Yaskawa – quelles étapes suivre lors du remplacement d’un variateur

Le démontage d’un variateur Yaskawa doit toujours commencer par la préparation de la documentation, la réalisation d’une sauvegarde des paramètres et la vérification de la présence éventuelle d’une logique applicative supplémentaire dans l’entraînement. En pratique, le remplacement d’un variateur ne signifie pas toujours un simple échange d’appareil un pour un. Si, avant la déconnexion de l’ancienne unité, aucune sauvegarde du variateur, aucune documentation photographique des raccordements ni aucune analyse des paramètres et de la logique de fonctionnement n’est réalisée, la mise en service du nouvel entraînement nécessitera une paramétrisation depuis le début, ce qui allongera le temps de démarrage.

Dans les sites de production, le remplacement d’un variateur s’effectue très souvent sous pression du temps. La maintenance souhaite rétablir le fonctionnement de la ligne le plus rapidement possible, mais la précipitation lors du démontage peut entraîner la perte des réglages, une reconstitution incorrecte des raccordements et, par conséquent, un arrêt prolongé. Cela concerne en particulier les situations dans lesquelles un variateur Yaskawa fonctionne non seulement avec un moteur, mais aussi avec un automate PLC, une interface HMI, un codeur, un resolver, des systèmes de sécurité et des signaux de commande supplémentaires.

C’est pourquoi un démontage correct d’un convertisseur de fréquence n’est pas seulement une opération mécanique. C’est un processus qui comprend l’analyse de l’application, la sécurisation des données, l’identification de la configuration ainsi que la déconnexion sûre de la puissance et de la commande. Dans le cas de modèles tels que Yaskawa A1000, il est particulièrement important de vérifier si, en plus des paramètres, l’entraînement utilise également une logique dédiée.

Contactez RGB Elektronika pour le démontage d’un variateur Yaskawa de votre machine.

Appelez : +48 717 500 983

Comment préparer le démontage d’un variateur Yaskawa afin que le remplacement du variateur n’arrête pas la production ?

Quels documents et quelles données faut-il vérifier avant de commencer les travaux ?

Avant de commencer le démontage, il faut rassembler l’ensemble des informations techniques sur l’entraînement et son environnement. En pratique, cette étape détermine si le remplacement du variateur se déroulera efficacement ou s’il se terminera par une longue recherche de différences dans les paramètres, les raccordements et la logique de commande.

Il convient d’abord de vérifier :

• les schémas électriques du variateur et des équipements associés,
• le manuel d’utilisation et la documentation technique du modèle concerné,
• la méthode de réalisation de la sauvegarde des paramètres pour l’entraînement donné,
• les liaisons du variateur avec le PLC, la HMI, les modules I/O, les capteurs et les circuits de sécurité,
• l’état actuel de fonctionnement de la machine et les symptômes signalés par l’utilisateur.

Dans un environnement industriel, il est particulièrement important de déterminer si le remplacement concerne uniquement l’entraînement défectueux ou toute une partie du système d’entraînement. Certains problèmes attribués au variateur proviennent en réalité de signaux de commande incorrects, de dommages dans l’électronique de puissance, de perturbations de la communication industrielle, de problèmes de blindage des câbles ou d’un fonctionnement incorrect des périphériques.

Du point de vue d’un technicien de service, c’est précisément cette étape qui distingue un échange aléatoire d’appareil d’une opération de service planifiée de manière consciente. Un service expérimenté ne commence pas par dévisser les câbles, mais par sécuriser les données et comprendre l’application.

Comment effectuer une sauvegarde d’un variateur Yaskawa et pourquoi une simple copie des paramètres ne suffit-elle pas toujours ?

Avant le démontage de l’entraînement, il faut réaliser une sauvegarde du variateur Yaskawa. C’est l’une des étapes les plus importantes de tout le processus, car sans copie actuelle des paramètres, la reconstitution de la configuration dans un nouvel appareil peut être longue et parfois même impossible sans un nouveau réglage de l’application.

Dans le cas du Yaskawa A1000, la copie des réglages peut être effectuée de plusieurs façons. Le choix de la méthode dépend de l’équipement disponible et de l’organisation des travaux dans l’usine, mais d’un point de vue pratique, il est préférable d’utiliser des outils qui permettent non seulement d’extraire les données, mais aussi de les comparer et de les vérifier.

Copie des paramètres via le panneau LCD

La méthode la plus simple consiste à utiliser le panneau opérateur du variateur. Cette solution est particulièrement utile lorsqu’il n’y a pas d’accès à un ordinateur de service ou lorsque les actions doivent être effectuées rapidement sur site. La limite de cette méthode est une analyse des données moins pratique et un contrôle plus faible sur les paramètres modifiés par rapport aux réglages de base.

Sauvegarde via le module de copie USB Yaskawa

La deuxième option consiste à utiliser le module de copie USB Yaskawa. C’est une solution pratique pour les sites qui maintiennent plusieurs entraînements similaires et souhaitent transférer plus rapidement les réglages entre les appareils. Une telle sauvegarde du variateur exige toutefois de la prudence, car la simple copie des paramètres ne garantit pas encore que toute la fonctionnalité de l’application a été transférée.

Sauvegarde d’un variateur Yaskawa via DriveWizard

DriveWizard est la méthode la plus souvent recommandée, car elle permet d’extraire les paramètres du variateur, de les enregistrer dans un fichier et de les vérifier. Du point de vue du service et de la maintenance, cette solution est nettement plus pratique que la recopie manuelle des réglages ou le travail uniquement depuis le panneau LCD.

Dans DriveWizard, il est possible non seulement d’effectuer une sauvegarde du variateur, mais aussi d’analyser les paramètres qui ont été modifiés. C’est très important lors du remplacement de l’entraînement, car cela permet d’évaluer si l’appareil fonctionnait avec une configuration standard ou s’il était adapté à une machine, à un processus ou à des exigences de sécurité spécifiques.

Que signifie le paramètre A1-07 et quand DriveWorks EZ ou DriveWorksEZ Pro est-il nécessaire ?

Une observation pratique de service de grande valeur est qu’après la réalisation d’une copie des paramètres, il vaut la peine de vérifier immédiatement le paramètre A1-07. Si ce paramètre est réglé sur 1, c’est-à-dire DWEZ enabled, il existe une forte probabilité que l’entraînement dispose d’une logique de fonctionnement dédiée chargée.

C’est une information critique lors de la planification du remplacement. DriveWizard et la plupart des programmes similaires d’autres fabricants effectuent une copie des paramètres, mais ne transfèrent pas la logique de fonctionnement du variateur si celle-ci a été implémentée. Dans une telle situation, il peut être nécessaire d’utiliser DriveWorks EZ ou DriveWorksEZ Pro afin de lire la logique de l’application ou de la recréer dans le nouvel appareil.

En pratique, cela signifie que le nouveau variateur peut toujours ne pas fonctionner correctement après le chargement des paramètres si l’unité précédente exécutait des fonctions de commande supplémentaires. C’est une cause fréquente de problèmes après un remplacement d’entraînement apparemment correct. C’est pourquoi une sauvegarde du variateur Yaskawa doit être comprise plus largement que le simple enregistrement d’un tableau de paramètres.

Si vous prévoyez de remplacer un entraînement et que vous n’êtes pas certain que l’ancien variateur Yaskawa fonctionne uniquement sur la base de la paramétrisation ou également avec la logique DriveWorks, il est recommandé de commander une analyse de service préalable. Cela réduit le risque de démarrage incorrect et d’arrêt coûteux de la machine.

Pourquoi la documentation photographique et le marquage des câbles sont-ils obligatoires lors du démontage d’un convertisseur de fréquence ?

Avant même de déconnecter le premier câble, il est recommandé de réaliser une documentation photographique précise de l’ensemble du système. C’est une très bonne pratique de service qui réduit réellement le temps de montage du nouvel entraînement et diminue le risque d’erreurs.

Il est préférable de photographier :

• le raccordement des câbles de puissance,
• les borniers des signaux de commande,
• la manière dont les blindages et les mises à la terre sont conduits,
• les marquages des câbles,
• les connexions avec le PLC, la HMI et les modules supplémentaires,
• l’environnement de montage du variateur dans l’armoire de commande.

Le marquage physique des câbles avant leur déconnexion est tout aussi important. Dans de nombreux sites, après plusieurs heures d’arrêt ou après un changement d’équipe de service, des raccordements auparavant évidents cessent d’être univoques. Des câbles bien décrits et un jeu complet de photos sont souvent plus rapides et plus sûrs qu’une reconstitution des raccordements uniquement à partir du schéma.

Dans les applications étendues, où un convertisseur de fréquence Yaskawa travaille avec plusieurs signaux de référence, entrées de sécurité, capteurs et communications industrielles, ce type de documentation devient tout simplement indispensable.

Comment réaliser en toute sécurité le démontage d’un convertisseur de fréquence Yaskawa et que faire après le remplacement du variateur ?

Quelles étapes suivre lors de la déconnexion du variateur de l’alimentation et de la commande ?

Après avoir réalisé la copie des données et la documentation photographique, il est possible de passer au démontage proprement dit. À ce moment, la sécurité électrique et le maintien de l’ordre dans les raccordements sont les éléments les plus importants.

L’ordre recommandé des actions est le suivant :

• Coupez l’alimentation du variateur et de l’unité de commande, afin que le système supérieur ne signale pas d’erreurs supplémentaires pendant la déconnexion de l’entraînement.
• Attendez le temps requis pour la décharge des condensateurs. Selon le modèle, cela peut aller jusqu’à 30 minutes. Cette information doit toujours être confirmée dans la documentation de l’appareil concerné.
• Vérifiez l’absence de tension dangereuse conformément aux procédures en vigueur dans l’usine.
• Déconnectez les câbles des bornes du variateur, en les marquant clairement pour le futur montage.
• Sécurisez les câbles déconnectés, afin d’éviter tout court-circuit, encrassement ou contact accidentel avec les éléments de l’armoire.
• Démontez l’unité de son emplacement de montage, en prêtant attention à l’état mécanique du boîtier, de la ventilation et de l’environnement.

C’est précisément à cette étape qu’il est le plus facile de commettre une erreur due à la routine. Une déconnexion trop rapide des câbles, l’absence de marquages, la non-prise en compte du temps de décharge des condensateurs ou l’omission de l’unité de commande peuvent ensuite entraîner non seulement des problèmes de mise en service, mais aussi un danger pour le personnel.

Quelles erreurs provoquent le plus souvent des problèmes après le remplacement du variateur ?

Dans la pratique du service, les plus grandes difficultés après le remplacement d’un variateur ne proviennent pas des dommages de l’entraînement lui-même, mais des erreurs commises lors de la préparation et du démontage. Les problèmes les plus fréquents sont :

• absence de copie actuelle des paramètres,
• hypothèse erronée selon laquelle la sauvegarde inclut également la logique de fonctionnement,
• omission de l’analyse du paramètre A1-07,
• absence de photos des raccordements et du cheminement des blindages,
• câbles de puissance et de commande non décrits,
• remplacement de l’entraînement par un modèle apparemment compatible, mais aux paramètres applicatifs non identiques,
• non-prise en compte de la communication avec le PLC, la HMI ou le système supérieur,
• reconstitution incorrecte des entrées, sorties et signaux de référence,
• mise en service trop rapide sans vérification complète des raccordements.

Il convient de rappeler que le remplacement d’un variateur ne concerne pas seulement la compatibilité de la puissance, du courant et de la tension. La logique de commande, le mode de consigne de fréquence, les rampes, les protections, les fonctions de sécurité, la communication et les dépendances avec le reste du système d’automatisation sont tout aussi importantes.

C’est précisément pourquoi un démontage de variateur bien réalisé réduit le risque de nouvelles pannes de production et raccourcit le temps nécessaire pour remettre la machine en service.

Quand confier le démontage d’un variateur chez le client et le service sur site ?

L’assistance d’un service externe est particulièrement utile lorsque le site n’est pas certain de savoir comment effectuer une sauvegarde d’un variateur Yaskawa, ne connaît pas l’historique des modifications de l’application ou ne veut pas risquer d’erreurs lors de la reconstitution des raccordements et de la logique de fonctionnement.

Le démontage d’un variateur chez le client et le service sur site chez le client sont une bonne solution notamment lorsque :

• la ligne de production ne peut pas rester longtemps à l’arrêt,
• le variateur est un élément d’un système d’automatisation plus complexe,
• l’entraînement fonctionne avec un PLC, une HMI, un codeur ou un resolver,
• il faut réaliser une sauvegarde sûre des paramètres et vérifier la logique,
• après le remplacement, la mise en service et le test de l’application sur l’installation sont nécessaires.

En pratique, un service mobile bien organisé ne se limite pas au seul démontage. Il comprend également l’analyse de la documentation, la réalisation d’une copie des paramètres, l’évaluation des risques, le marquage des raccordements, l’assistance au montage de la nouvelle unité ainsi que la participation à la mise en service. Ainsi, le service maintenance ne reste pas seul face au problème au moment où le nouvel entraînement doit être synchronisé avec le reste du système.

Si vous planifiez un démontage de variateur , le remplacement d’un entraînement Yaskawa A1000 ou si vous avez besoin d’une assistance pour la sauvegarde des paramètres et la reconstitution de la configuration, il est judicieux d’impliquer le service RGB Elektronika, qui connaît à la fois l’aspect électrique et l’aspect applicatif de l’ensemble du système.

Un démontage correct d’un variateur Yaskawa commence bien avant le dévissage des câbles. Les éléments clés sont : l’analyse de la documentation, la sauvegarde du variateur, la vérification du paramètre A1-07, l’évaluation du risque de perte de logique, la documentation photographique ainsi que la déconnexion sûre de l’alimentation et de la commande. Seule cette approche donne une réelle chance que le remplacement du variateur se termine par un retour rapide et prévisible de la machine au fonctionnement.

Signalez au service RGB votre demande de démontage d’un variateur Yaskawa à l’aide du formulaire -> demander une réparation

Appelez : +48 717 500 983

Bibliographie :

• Yaskawa Electric Corporation, “Yaskawa AC Drive A1000 High Performance Vector Control Drive Technical Manual”, Manual No. SIEP C710616 27J, 07.2009. [En ligne].
  https://www.yaskawa.pl/Global%20Assets/Downloads/Technical_Documentation/Inverter_Drives/A1000/A1000_Standard/A1000_TM_EN_SIEP_C710616_27J_9_0.pdf [consulté le : 12.03.2026]
