Comment remplacer rapidement un KUKA KCP2 00-130-547 endommagé ? Location de teach pendant pendant le diagnostic

Un KUKA KCP2 00-130-547 endommagé peut être rapidement remplacé par la location d’un teach pendant KUKA KCP2 fonctionnel pour l’armoire KRC2 pendant le diagnostic et la réparation de votre propre panneau. Dans la pratique de la maintenance industrielle, cela signifie raccorder un panneau de remplacement testé, vérifier si le robot retrouve la communication et le fonctionnement manuel, puis envoyer le programmateur endommagé au diagnostic, au service ou à la régénération. Cette approche permet de limiter l’arrêt du robot, de distinguer rapidement une panne du panneau d’un défaut dans l’armoire KR C2 et d’éviter l’arrêt de production pendant une réparation de plusieurs jours.

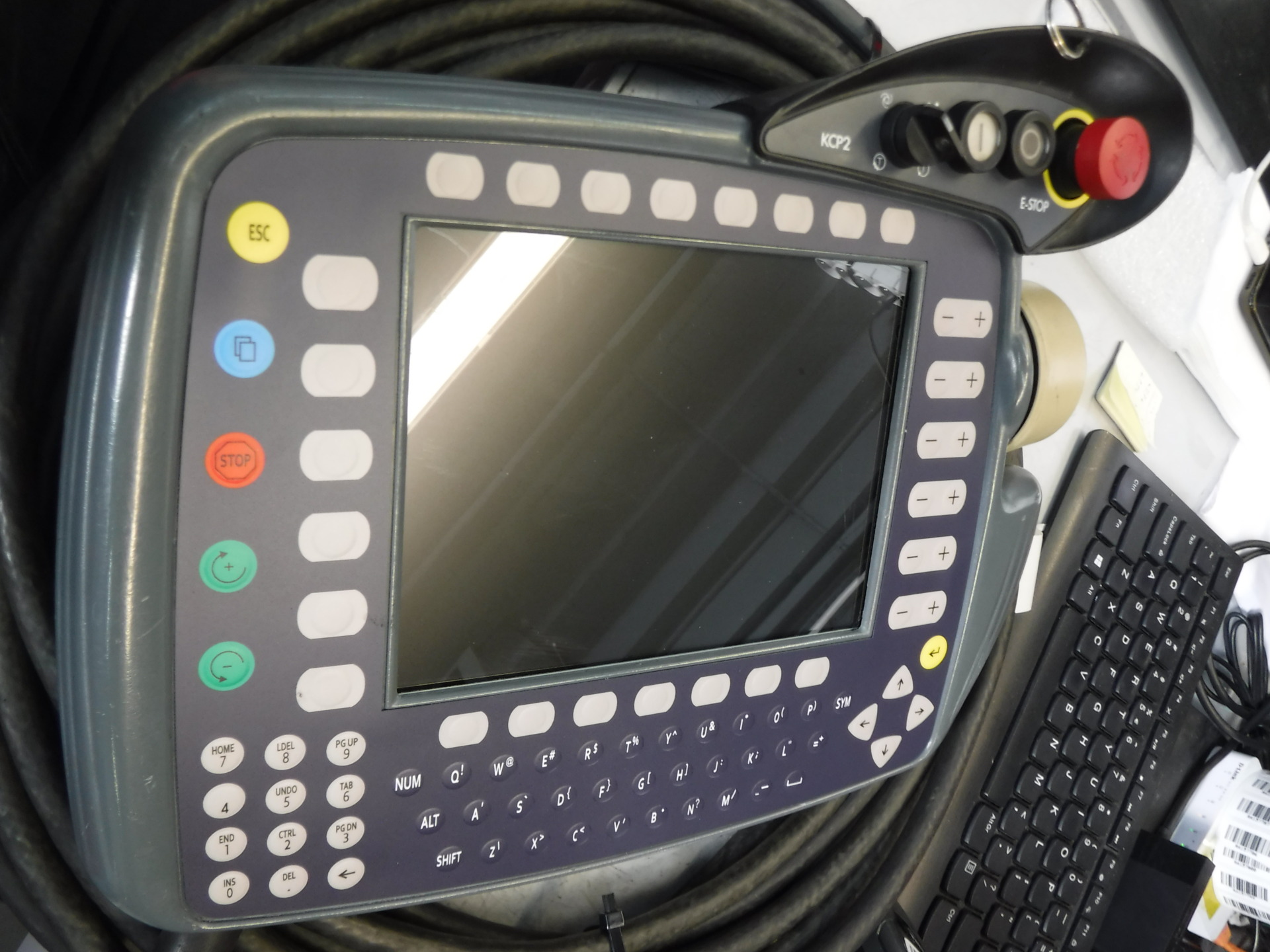

KUKA KCP2 00-130-547 est un programmateur manuel et un panneau opérateur destiné aux robots KUKA équipés d’armoires de commande KR C2. L’appareil sert d’interface homme-machine et permet l’exploitation, la programmation, le diagnostic, l’acquittement des erreurs, le déplacement du robot en modes manuels ainsi que le contrôle des éléments de sécurité. Si le panneau cesse de fonctionner, le robot peut être techniquement opérationnel, mais l’opérateur n’a plus accès aux fonctions de base de service et de production.

C’est pourquoi la location de teach pendant KUKA KCP2 ou la location de panneau opérateur KUKA est l’un des moyens les plus rapides de réagir à une panne. Un panneau de remplacement fonctionnel permet de confirmer rapidement si le problème concerne le KCP2 lui-même et son câble, ou s’il se situe plus profondément dans l’armoire KR C2, par exemple du côté de la carte KVGA, de la carte MFC, de l’alimentation ou de la boucle de sécurité.

Appelez : +48 717 500 983

Quand un KUKA KCP2 00-130-547 endommagé nécessite-t-il un remplacement immédiat ?

Pourquoi le panneau opérateur KUKA KCP2 est-il critique pour le fonctionnement du robot KRC2 ?

Le panneau opérateur KUKA KCP2 n’est pas seulement un écran d’affichage des messages. C’est un programmateur manuel, une interface de diagnostic et un élément de sécurité du poste robotisé. L’opérateur l’utilise pour piloter le robot, le programmeur pour corriger les trajectoires et le technicien de maintenance pour la mise en service, les tests et le diagnostic du système.

Le KCP2 est notamment nécessaire pour :

• l’exploitation du robot KUKA KR C2 en modes manuels et de service,
• l’acquittement et l’analyse des erreurs après l’arrêt de la machine,
• le déplacement des axes du robot pendant les tests, réglages et mises en service,
• la modification des programmes et la correction des points de trajectoire,
• le contrôle de l’état du système et des messages de commande,
• le test du fonctionnement des systèmes de sécurité,
• le travail avec les boutons d’autorisation en modes T1 et T2.

Sans panneau fonctionnel, le robot peut rester arrêté même lorsque la mécanique, les entraînements, les variateurs de fréquence, les servovariateurs, les automates PLC, les modules I/O et les autres éléments électroniques sont opérationnels. Le problème d’un seul teach pendant peut donc immobiliser toute une ligne de production.

Quels symptômes indiquent une panne du teach pendant KUKA KCP2 ?

Une panne du KCP2 peut être mécanique, électrique, liée à la communication ou à la boucle de sécurité. Certains symptômes apparaissent en permanence, tandis que d’autres ne se manifestent que lorsque le câble est déplacé, lorsque le panneau est positionné d’une certaine manière ou pendant le travail en mode manuel.

Les symptômes les plus fréquents pouvant nécessiter un diagnostic KUKA KCP2 00-130-547 sont :

• écran noir après la mise sous tension de l’armoire KR C2,
• redémarrages spontanés du panneau,
• erreurs de communication aléatoires entre le KCP2 et le contrôleur,
• absence de réaction du clavier ou des touches de fonction,
• erreurs des boutons d’autorisation, qui empêchent le mouvement du robot,
• déclenchement de la boucle de sécurité sans cause évidente,
• problèmes avec E STOP ou avec le signal d’arrêt d’urgence,
• interruption du fonctionnement lors du déplacement du câble,
• dommages mécaniques du boîtier, de l’écran ou du connecteur,
• impossibilité de déplacer le robot en modes manuels T1 ou T2.

Si le robot s’est arrêté après une chute du panneau, une traction sur le câble, une infiltration de liquide, une fissure du boîtier ou des problèmes de communication prolongés, le remplacement rapide par un panneau KUKA KCP2 00-130-547 fonctionnel est l’une des méthodes les plus simples pour confirmer la source de la panne.

Pourquoi le câble KCP2 provoque-t-il si souvent des erreurs d’alimentation, de communication et de sécurité ?

Le teach pendant KUKA KCP2 est un appareil mobile. L’opérateur le transporte entre les postes, le pose sur des supports, le déplace près du robot, le fait pivoter et travaille souvent avec lui à proximité de machines, de protections, de structures et de câbles. La connexion à l’armoire KR C2 est assurée par un câble signal et alimentation épais, qui transmet l’alimentation, la communication et les signaux de sécurité.

Avec le temps, le câble peut subir une fatigue mécanique, en particulier aux endroits rigides :

• au niveau du serre-câble du panneau,
• près du connecteur de l’armoire KR C2,
• dans les zones de torsion fréquente,
• aux points de traction du câble,
• dans les zones d’abrasion de l’isolation.

Les conséquences peuvent être des microfissures des conducteurs en cuivre, des coupures intermittentes, des courts-circuits ou des perturbations de signaux. Pour la maintenance, il s’agit d’une panne difficile, car le panneau peut fonctionner correctement dans une position et générer des erreurs après un changement de position du câble. C’est pourquoi la location de teach pendant KUKA permet non seulement de maintenir le robot en fonctionnement, mais aussi de vérifier rapidement si la panne concerne réellement le programmateur et son câble.

Comment le deadman switch et E STOP influencent-ils la sécurité du robot ?

Le KUKA KCP2 intègre des éléments de sécurité qui influencent directement la possibilité de travailler avec le robot en modes manuels. Il s’agit notamment de l’arrêt d’urgence E STOP et des boutons d’autorisation, souvent appelés deadman switch.

Les boutons d’autorisation fonctionnent selon une logique à trois positions :

• position relâchée — le mouvement du robot n’est pas autorisé,
• position intermédiaire — le mouvement en mode manuel est possible si les autres conditions de sécurité sont remplies,
• position panique — une pression trop forte interrompt la boucle de sécurité et arrête le robot.

En modes T1 et T2, l’opérateur doit maintenir le bouton en position intermédiaire. Si le bouton est relâché ou pressé trop fortement, le robot arrête son mouvement. Cette solution est conçue pour protéger l’opérateur. En pratique, cela signifie toutefois qu’un deadman switch endommagé, un câble interrompu ou un signal de sécurité instable peuvent bloquer complètement la possibilité de déplacer le robot.

Si, après une panne du KCP2, le robot ne bouge même pas d’un millimètre, cela ne signifie pas toujours un problème d’entraînements, de servovariateurs ou de contrôleur robot. Très souvent, la cause se trouve justement dans le panneau, le câble ou le circuit de sécurité.

Comment vérifier si la cause vient du panneau KCP2, du câble, de KVGA, de MFC ou de l’armoire KR C2 ?

La méthode de vérification la plus simple et la plus rapide consiste à raccorder un panneau de remplacement fonctionnel. Si, après le remplacement, le robot retrouve la communication, l’écran fonctionne, les erreurs disparaissent et le mouvement en mode manuel devient possible, la source du problème se trouve très probablement du côté du KCP2 endommagé ou de son câble.

Symptôme	Cause possible	Que vérifier ?
Écran noir du KCP2	Panneau, câble, alimentation ou carte dans l’armoire endommagés	Remplacement par un KCP2 fonctionnel, contrôle du connecteur, diagnostic KVGA/MFC
Redémarrages du panneau	Coupure dans le câble, alimentation, dommage de l’électronique KCP	Test du câble, test du panneau de remplacement, contrôle de l’armoire KR C2
Erreur deadman switch	Bouton d’autorisation, câble, boucle de sécurité	Test des boutons, diagnostic des signaux de sécurité, remplacement du KCP2
Perte de communication aléatoire	Microfissure du câble, connecteur, panneau ou électronique de l’armoire	Test en bougeant le câble, panneau de remplacement, contrôle du connecteur KRC2
Aucune réaction après le remplacement du panneau	Le problème peut se situer dans l’armoire KR C2	Diagnostic des cartes KVGA, MFC, de l’alimentation et des voies de communication

Cette séparation de la cause est essentielle. Sans panneau de remplacement, le service peut perdre de nombreuses heures à analyser si le problème se trouve dans le programmateur, le câble, le connecteur, la carte graphique, la carte MFC ou la commande elle-même. La location de panneau opérateur KUKA permet de réduire cette étape à un test pratique de remplacement.

Comment fonctionne la location de teach pendant KUKA KCP2 pendant le diagnostic et la réparation ?

Quand choisir la location d’un teach pendant KUKA au lieu d’attendre la réparation ?

La location d’un teach pendant KUKA KCP2 est recommandée lorsque le panneau endommagé a arrêté la production et que la procédure classique de réparation prendrait trop de temps. L’envoi du panneau au diagnostic, l’établissement du devis, la réparation, les tests et le retour peuvent prendre de plusieurs jours à plusieurs semaines. Pour une ligne de production fonctionnant en équipes, ce délai peut entraîner des pertes très importantes.

La location d’un teach pendant est particulièrement justifiée lorsque :

• un robot KUKA a arrêté la ligne de production,
• le panneau KCP2 présente un câble ou un écran endommagé,
• le robot ne peut pas être déplacé en T1/T2,
• la source de la panne doit être confirmée rapidement,
• le panneau endommagé doit être envoyé en réparation, mais la production ne peut pas attendre,
• l’usine ne dispose pas de panneau de réserve,
• le coût de l’arrêt est supérieur au coût d’une location de courte durée.

Chez RGB Elektronika, un programmateur KUKA 00-130-547 fonctionnel et testé peut être préparé pour enlèvement ou expédié par coursier dédié même dans l’heure suivant la demande. Pour le service maintenance, cela signifie une possibilité réelle de vérifier rapidement le poste et de rétablir l’exploitation du robot.

Comment remplacer en toute sécurité un panneau KUKA KCP2 00-130-547 ?

La procédure de remplacement du panneau KUKA KCP2 est techniquement simple, mais elle exige le respect des règles de sécurité. Le panneau est raccordé à l’armoire de commande KR C2 par un câble signal et alimentation, et son connecteur gère également des signaux importants pour la communication et la sécurité.

Une procédure de remplacement sûre doit se dérouler comme suit :

1. Arrêtez la machine conformément aux procédures de l’usine.
2. Sécurisez le poste robotisé contre tout démarrage accidentel.
3. Coupez l’alimentation principale de l’armoire KR C2 avant de débrancher le panneau.
4. Évaluez l’état du connecteur et du câble, afin d’exclure les courts-circuits visibles, les abrasions ou les dommages mécaniques.
5. Débranchez le panneau KCP2 endommagé sans tirer sur le câble ni sur le connecteur.
6. Raccordez le panneau de remplacement fonctionnel KUKA KCP2 00-130-547.
7. Redémarrez l’armoire KR C2.
8. Vérifiez l’écran, la communication, les erreurs, E STOP et les boutons d’autorisation.
9. Vérifiez le mouvement du robot en mode service conformément aux règles de sécurité.

Après un remplacement correct, le système doit détecter le programmateur fonctionnel et permettre le retour à l’exploitation du robot. Si le problème disparaît, le panneau endommagé peut être envoyé au diagnostic et à la réparation. Si le problème persiste, le diagnostic doit être étendu à l’armoire KR C2, aux cartes KVGA, MFC, à l’alimentation, à la communication et à la boucle de sécurité.

Que ne faut-il pas faire lors du remplacement du KCP2 sur une armoire KRC2 ?

La plus grande erreur consiste à débrancher ou raccorder le panneau sous tension. Même si les connecteurs industriels semblent robustes, un hot swap du KCP2 sur une armoire KR C2 en fonctionnement peut endommager l’électronique du panneau, de l’armoire ou de l’appareil loué. Lors d’une panne de production, la pression du temps est forte, mais raccourcir la procédure peut générer des coûts encore plus élevés.

Lors du remplacement, il ne faut pas :

• débrancher le panneau lorsque l’alimentation est active,
• tirer sur le câble au lieu du corps du connecteur,
• raccorder le panneau à un connecteur endommagé ou encrassé,
• ignorer les abrasions, courts-circuits ou traces de surchauffe visibles,
• supposer automatiquement que seul le panneau est en cause,
• omettre le test E STOP et des boutons d’autorisation,
• démarrer le robot sans contrôler les messages et l’état de sécurité.

Si un câble endommagé a provoqué un court-circuit, des composants de l’armoire peuvent également avoir été endommagés. Dans ce cas, raccorder un autre panneau sans contrôler le connecteur et l’alimentation peut être risqué. C’est pourquoi un remplacement rapide doit aller de pair avec un diagnostic de base.

Quand choisir la location, le service d’échange, la réparation ou la régénération du KUKA KCP2 ?

Le choix de la solution dépend de l’urgence du retour du robot en production, de l’état du panneau et de la disponibilité d’une réserve interne dans l’usine. En pratique, plusieurs actions sont souvent combinées : le panneau de remplacement relance la production, tandis que le KCP2 endommagé part au diagnostic et à la réparation.

Solution	Quand la choisir ?	Avantage pour la maintenance
Location de teach pendant KUKA KCP2	Lorsque le robot est arrêté et que le panneau est nécessaire immédiatement	Retour rapide à l’exploitation du robot et limitation de l’arrêt
Service d’échange KUKA KCP2	Lorsqu’un remplacement rapide et une prise en charge parallèle du panneau endommagé sont nécessaires	Réduction du temps de réaction et simplification de la logistique
Réparation KUKA KCP2 00-130-547	Lorsque le panneau a un câble, un écran, des touches, E STOP, deadman switch ou une électronique endommagés	Remise en fonctionnement de votre propre appareil
Diagnostic KUKA KCP2 00-130-547	Lorsque l’on ne sait pas si le problème vient du panneau, du câble ou de l’armoire KRC2	Éviter le remplacement erroné de composants fonctionnels
Régénération du panneau	Lorsque le KCP2 est usé, mais peut être reconstruit	Prolongation de la durée de vie de l’appareil et sécurisation du parc machines

Si l’entreprise exploite de nombreux robots KUKA KR C2, il vaut la peine d’envisager une réserve permanente de panneau KCP2 ou une procédure de location rapide. Pour la production, c’est une sécurité comparable à un variateur de fréquence, un servovariateur, une alimentation, un module I/O ou un panneau HMI de rechange.

Location, diagnostic et service KUKA KCP2 00-130-547 chez RGB Elektronika

RGB Elektronika accompagne les sites industriels lors des pannes d’automatisation, d’électronique industrielle et de robotique. Pour le KUKA KCP2 00-130-547, nous aidons aussi bien à remplacer rapidement le programmateur endommagé qu’à diagnostiquer et réparer votre propre panneau.

Nous pouvons vous aider si vous avez besoin de :

• Kuka KCP2 00-130-547 comme panneau de remplacement,
• panneau opérateur KUKA KCP2 pour armoire KR C2,
• teach pendant KUKA KCP2 pendant le diagnostic,
• teach pendant KUKA pour KRC2,
• panneau opérateur KUKA KCP2 KRC2,
• location de teach pendant KUKA,
• location de teach pendant KUKA KCP2,
• location de panneau opérateur KUKA,
• service d’échange Kuka KCP2,
• diagnostic KUKA KCP2 00-130-547,
• réparation KUKA KCP2 00-130-547,
• service KUKA KCP2 00-130-547.

Nous vérifions également les éléments liés à l’ensemble du poste : armoires KR C2, cartes de communication et graphiques, boucles de sécurité, alimentation, câbles, connecteurs, panneaux HMI, automates PLC, variateurs de fréquence, servovariateurs, alimentations, encodeurs, modules I/O et communication industrielle. Cela permet de déterminer si le problème concerne réellement le panneau ou s’il résulte d’une panne plus profonde dans le système robotisé.

Si un KUKA KCP2 00-130-547 endommagé a arrêté votre robot, contactez RGB Elektronika. Envoyez une description des symptômes, une photo du panneau, les informations sur l’armoire KR C2 et l’urgence du redémarrage de la production. Nous vous aiderons à choisir la location, le service d’échange, le diagnostic, la réparation ou la régénération du panneau.
